传力杆连接用凸缘式圆柱法兰结构

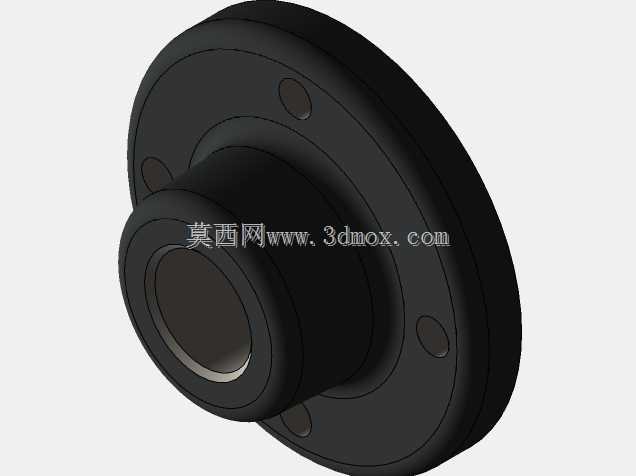

　　在各类轴系传动、杆系传力的机械结构中，这类带凸台的圆柱法兰是十分常见的刚性连接部件，核心作用是实现传力杆与相邻构件的可靠对接，保障轴向力、小幅扭矩的稳定传递，不会出现连接松脱、传力偏移的问题。从结构设计逻辑来看，这类法兰采用一体式圆柱凸台加圆盘法兰边的构型，中心设置贯通的光孔，用于穿装待连接的传力杆，凸台部分的内孔与传力杆采用小间隙配合，装配时可以快速实现杆端的径向定位，避免对接时出现不同心的问题，降低后续连接螺栓受附加径向力的风险。法兰圆盘端面上均匀分布的数个沉孔，是用于穿装连接紧固件的，沉孔结构可以让螺栓头完全没入法兰端面以内，不会突出安装面干涉其他相邻部件的布置，同时均布的孔位可以让连接锁紧力均匀分布在整个法兰结合面上，避免局部应力集中导致法兰变形。

　　从实际应用场景来看，这类法兰常被用在轻工机械的连杆传动机构、通讯设备的支撑杆系对接、小型输送设备的传力杆连接工位，也可用于工装夹具的杆件定位连接环节，相比平焊法兰、对焊法兰这类管道用法兰，它的结构更紧凑，轴向尺寸更短，不需要配套焊接工序，装配时仅需穿装螺栓锁紧即可完成对接，后期维护拆卸也十分便捷，不需要动用气割、焊接这类重型工具。设计这类法兰时，首先要匹配传力杆的外径确定中心内孔的尺寸公差，通常选用H7级的间隙配合，既保证装配顺畅，又能控制径向窜动的间隙在合理范围内；其次要根据传递的最大轴向载荷计算法兰边的厚度以及连接螺栓的规格、数量，确保在额定载荷下法兰盘不会出现翘曲变形，螺栓不会发生拉伸断裂；凸台的高度需要根据对接构件的定位深度确定，通常凸台的轴向长度要大于法兰盘厚度的1.2倍，保证插入对接端后有足够的定位长度，避免连接后出现杆端晃动的问题。

　　从安装边界来看，这类法兰的最大外圆是法兰盘的外径，安装时需要在对接构件上预留对应直径的安装平面，平面的平面度需要控制在0.1mm以内，保证法兰结合面可以完全贴合，不会出现局部间隙导致传力不均；中心内孔的轴线需要与对接构件的安装孔轴线保持同轴，同轴度公差建议控制在0.05mm以内，避免传力杆穿装后出现别劲的问题，加剧杆体和法兰内孔的磨损。法兰盘上的安装孔采用通孔设计，装配时螺栓从法兰侧穿入，在对接构件侧加装防松垫圈后锁紧螺母，锁紧时需要按照对角顺序分次拧紧，避免单次拧紧单个螺栓导致法兰偏斜，影响连接精度。这类法兰的材质通常选用45号钢经调质处理，表面做发黑防锈处理，兼顾结构强度和防锈能力，在有耐腐蚀要求的场景下也可以更换为304不锈钢材质，不需要额外做表面处理即可适应潮湿、弱腐蚀的工作环境。在实际选型过程中，需要先确认传力杆的直径、需要传递的最大载荷、安装空间的轴向和径向尺寸限制，再匹配对应规格的法兰，避免出现法兰尺寸过大干涉周边部件，或是规格偏小载荷能力不足导致连接失效的问题。相比其他类型的杆端连接件，这种一体式圆柱法兰的结构刚性更好，没有多余的活动部件，长期使用过程中不需要频繁维护，只要定期检查连接螺栓的锁紧力矩即可，非常适合用在载荷稳定、拆装频率不高的传力连接工位。
