夏米尔Robofil机床壁架可调扩展支撑件

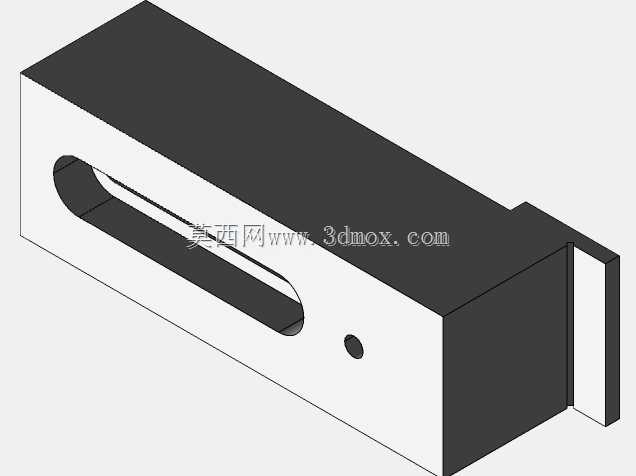

　　在慢走丝线切割加工车间的日常作业里，工装适配一直是影响装夹效率与加工稳定性的核心环节之一，夏米尔Robofil系列慢走丝设备作为高精度加工的常用机型，其原装工作台的装夹边界存在固定限制，遇到超出原生装夹范围、或是需要额外支撑定位的工件时，往往需要搭配适配的扩展连接件来拓展装夹能力，这款壁架扩展件正是针对这类实际加工场景设计的配套结构件。从实际使用场景来看，该扩展件主要安装在设备壁架位置，核心作用是拓展工作台的装夹支撑范围，当加工尺寸偏大、或是装夹点位需要外伸的工件时，能够提供稳定的附加支撑基准，避免工件因装夹悬伸过长产生的振颤、位移问题，保障加工过程中的位置精度。结构设计上，主体采用长方体槽型截面构型，

　　这种构型一方面能够利用自身的槽型结构与设备原有壁架形成嵌套配合，保证安装后的整体刚性，另一方面中空的槽体也能在满足强度要求的前提下降低结构自重，减少对设备原有安装位的负载压力。构件上开设的长条形通槽是核心的调节结构，配合滑块结构可以实现支撑位置的连续可调，能够适配不同伸出长度的装夹需求，无需针对不同工件单独制作专用支撑件，大幅提升了工装的通用适配性；单独设置的M6螺纹孔为标准紧固接口，既可以用来安装固定压块、定位销等装夹元件，也能通过螺栓实现扩展件自身在安装位的锁紧固定，螺纹孔的位置经过受力校核，设置在构件受力的核心区域，避免紧固时出现结构变形。设计过程中充分考虑了现场安装的适配性，滑块的调节行程覆盖了常规加工场景下的装夹外伸范围，

　　调节到位后通过螺纹紧固件即可完成锁止，不会在加工过程中出现滑移；构件的安装边界完全匹配夏米尔Robofil系列设备壁架的原生安装尺寸，安装时无需对设备原有结构进行二次加工，直接嵌套对位后锁紧即可投入使用，降低了现场改造的成本与工作量。从加工适配的角度来说，这类扩展支撑件的存在，能够让原有设备的装夹灵活性得到明显提升，针对多品种小批量的加工场景，不需要频繁更换整套工装平台，仅通过调整该扩展件的滑块位置、搭配不同的装夹元件，就能快速完成不同尺寸工件的装夹定位，减少工装准备的辅助时间。结构的细节处理上，所有棱边都做了工艺倒角，避免安装调整过程中划伤操作人员，同时也能减少应力集中，提升构件的长期使用寿命；

　　长槽的内壁与滑块的配合面采用了小间隙配合设计，既保证调节过程顺畅无卡滞，又能将配合间隙控制在精度允许范围内，避免因间隙过大导致支撑刚性不足。在实际加工应用中，该扩展件不仅可以作为工件的附加支撑，也能用来安装导向件、冷却管路支架等附属元件，拓展设备的附加功能，比如在加工长条形工件时，可以在扩展件上安装辅助导向支座，避免电极丝运行过程中出现抖丝问题，提升大行程加工的精度稳定性。
