自动售货机用分层结构法式面包餐盒

　　这套结构设计针对无人自助售货场景下的即食鲜食配送需求开发，核心解决预包装法式三明治类面包产品在自动售货机货道内的存储、推送、取餐全流程防护问题。日常运营中，自动售货机内的鲜食产品需要经历货道堆叠、弹簧螺旋货道推送、掉落取餐口的多环节受力，普通敞口包装极易出现食材移位、酱料渗漏、面包挤压变形的问题，直接影响消费者取餐体验与产品售卖品相。

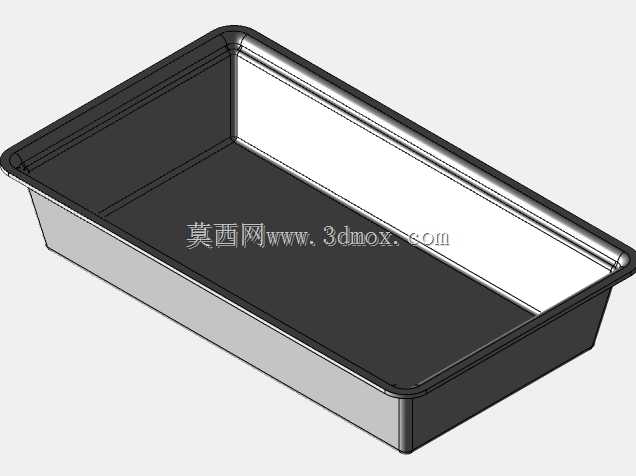

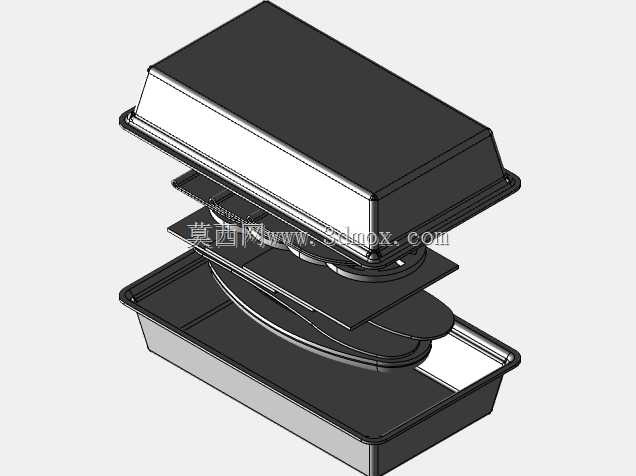

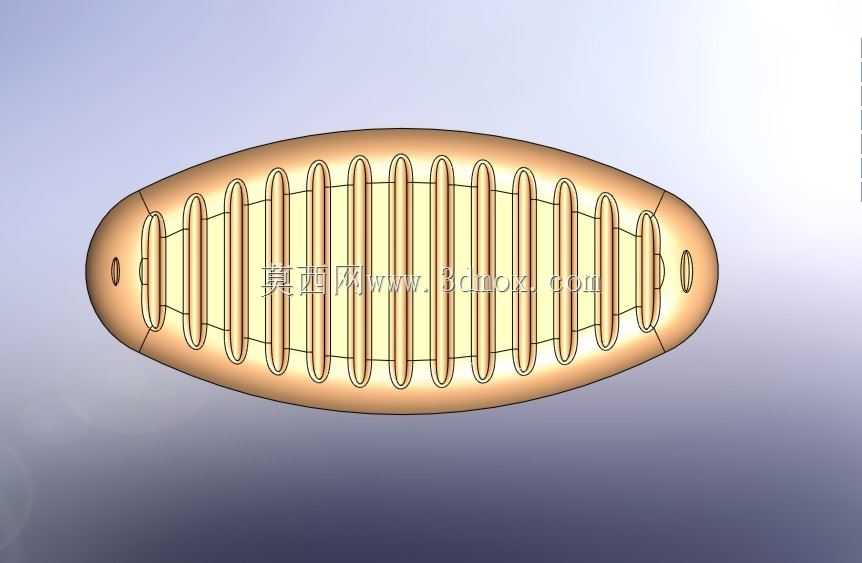

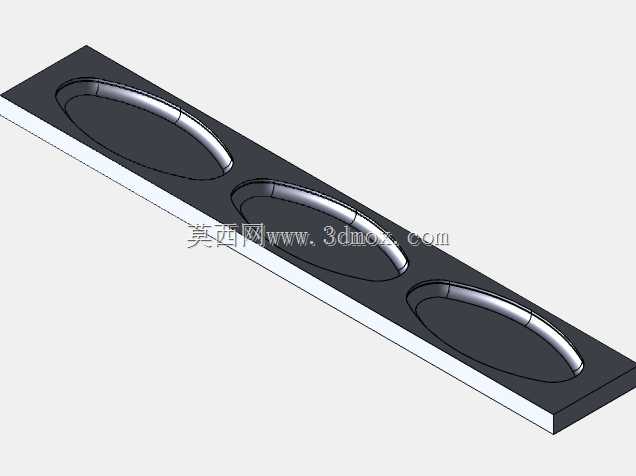

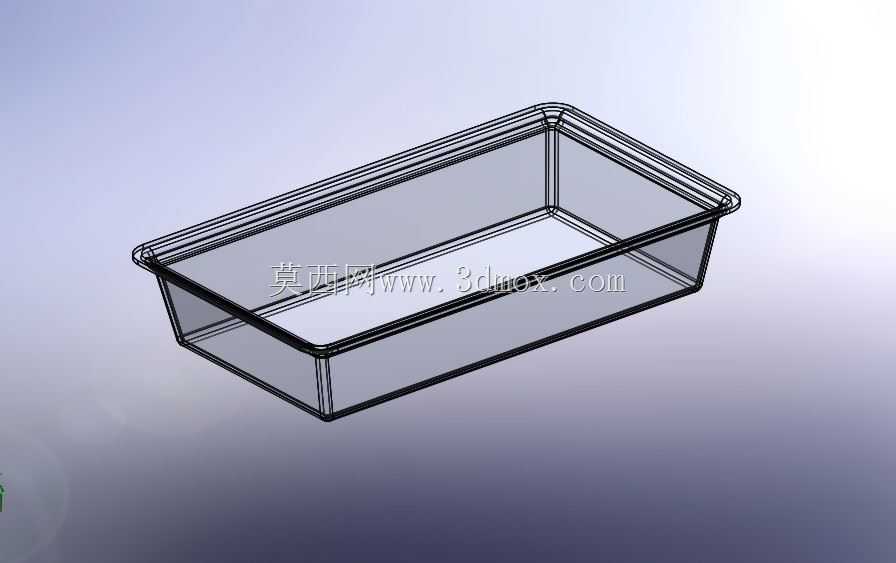

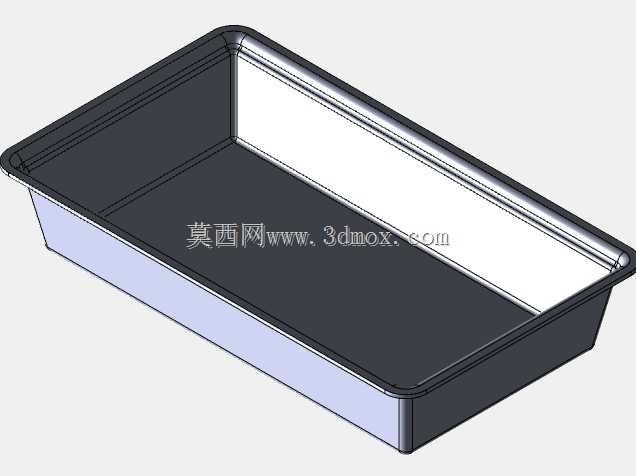

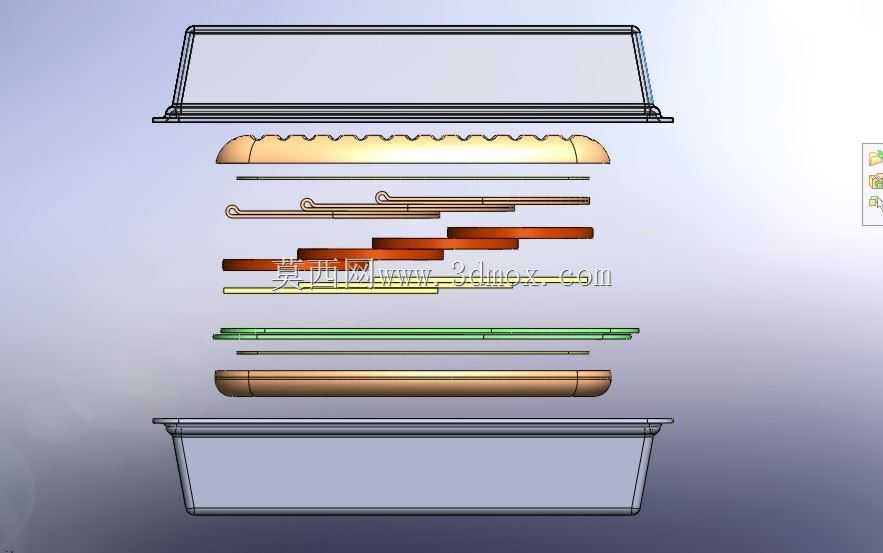

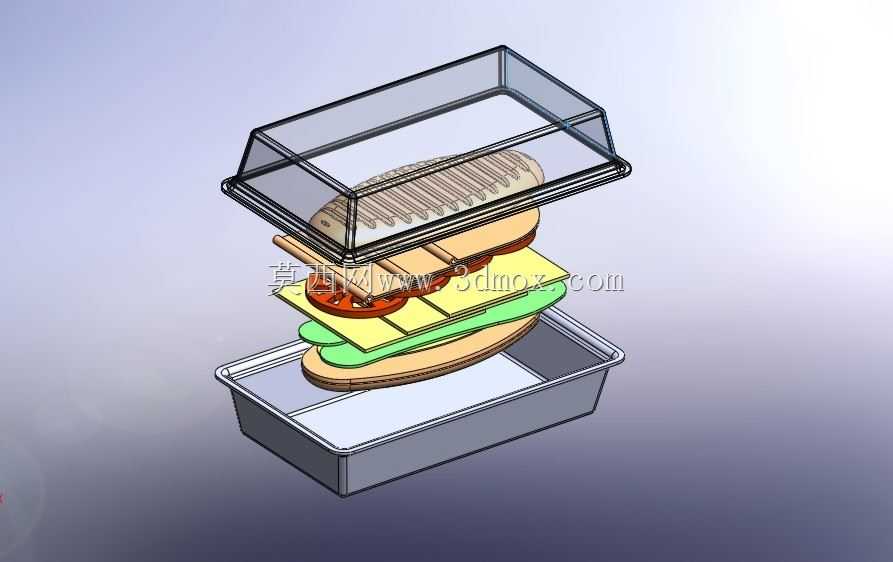

　　设计阶段首先拆解了售货机货道的安装边界，常规弹簧螺旋货道的单货格宽度限制在110mm以内，深度适配300mm标准货道深度，因此整套餐盒的外形尺寸控制在105mm宽度、180mm长度、65mm总高度范围内，可直接适配市面上主流的综合食品自动售货机货道，无需对现有设备进行货道改造，降低鲜食品类上线的设备适配成本。盒体采用上下扣合的分体式结构，底部为深18mm的承托底座，边缘做1.2mm厚度的翻边扣位，上盖为高透PET材质的拱形罩，拱形结构的顶面预留2mm的加强筋，可承受上方3个同规格餐盒堆叠的静压力，避免货道内多层码放时压坏内部面包结构。

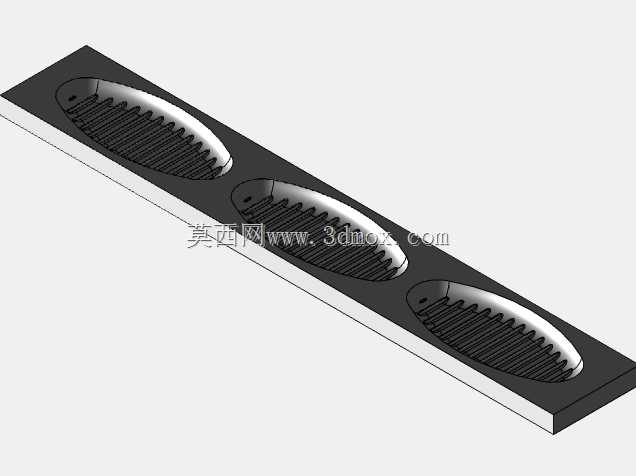

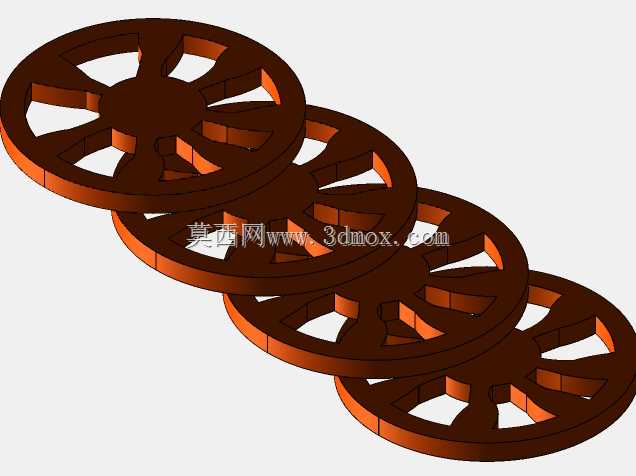

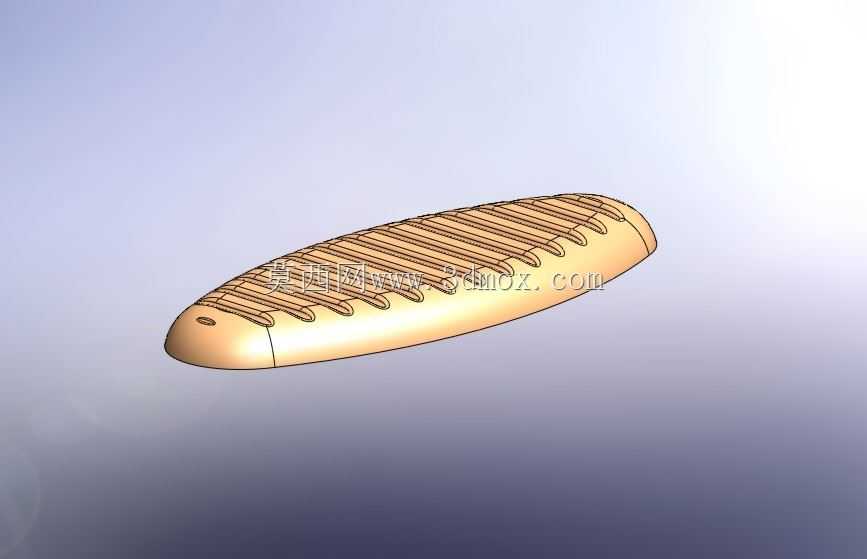

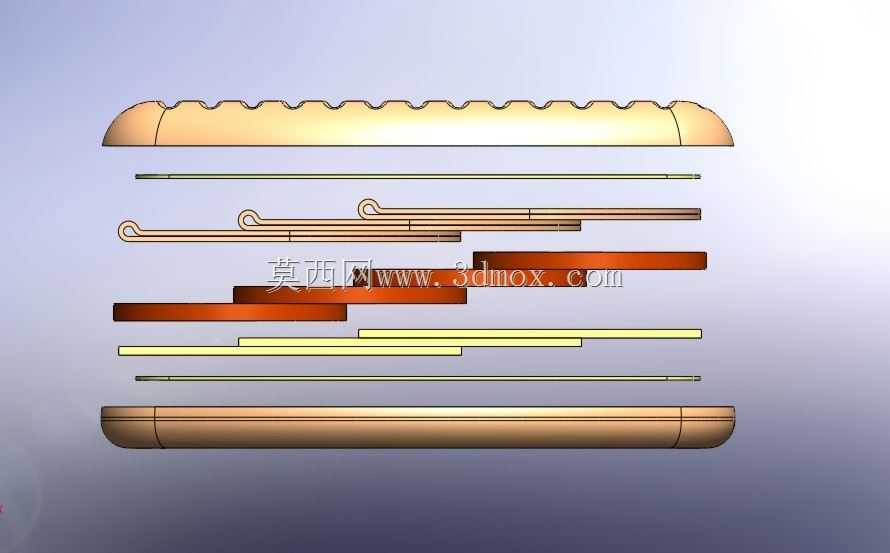

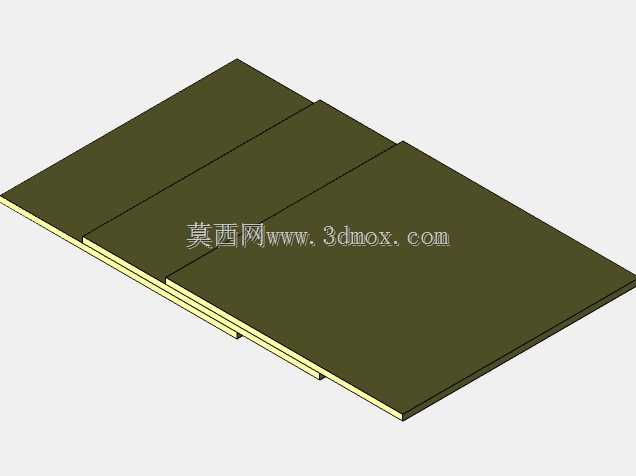

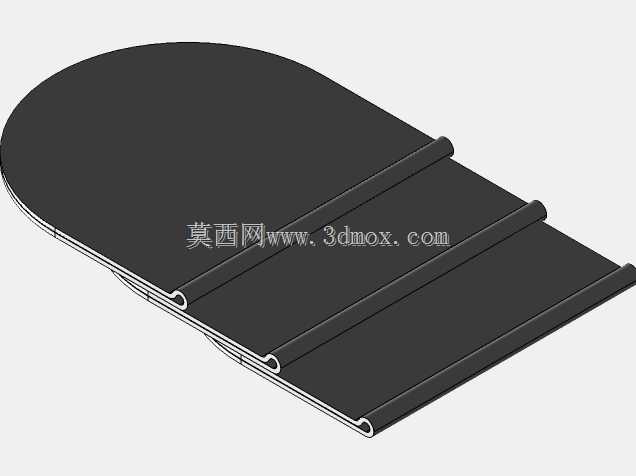

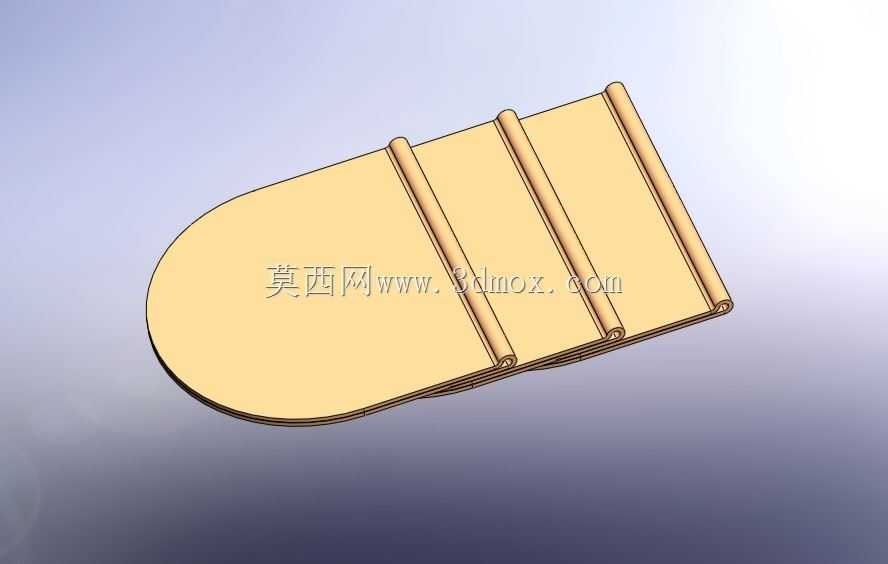

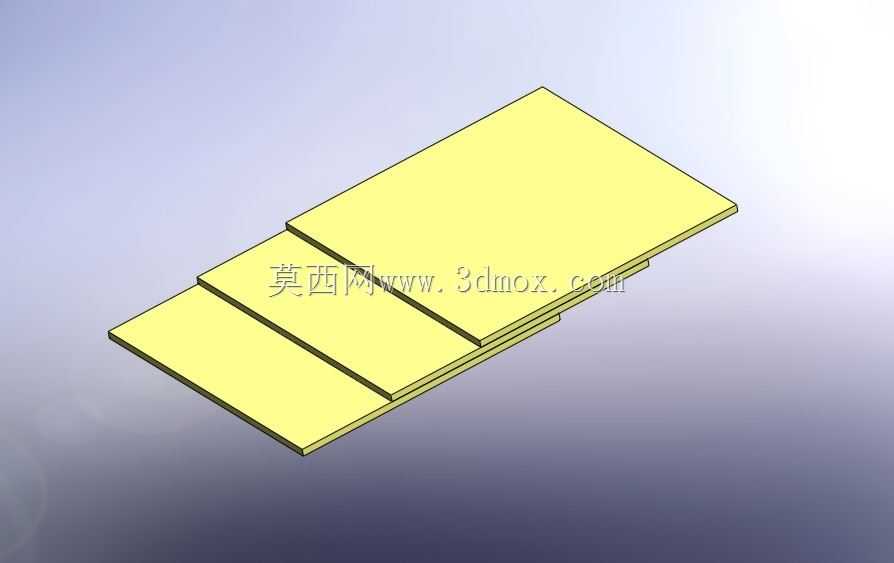

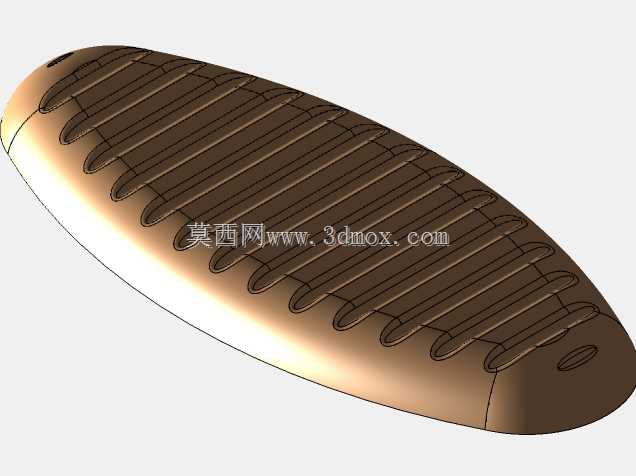

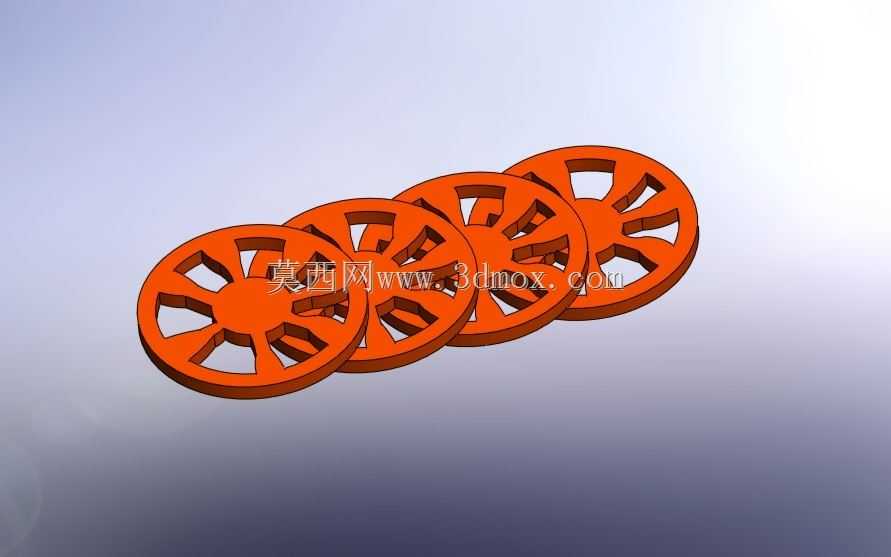

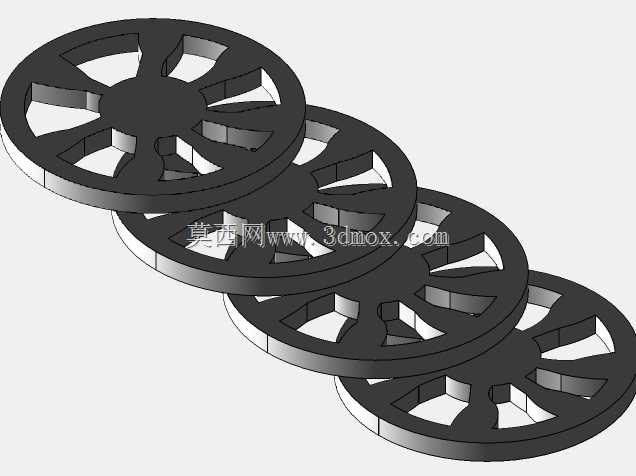

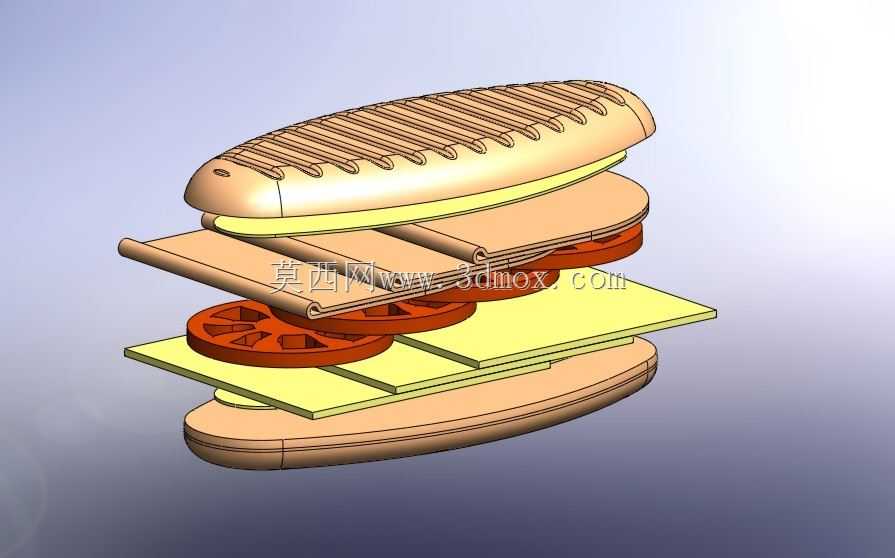

　　内部食材的分层固定是设计的核心考量，针对夹馅法式面包的结构特点，盒内对应面包胚、芝士片、火腿片、番茄片、生菜层、酱料层的堆叠顺序，在底座内侧设置了高度0.8mm的定位凸台，每一层食材都有对应的限位结构，即使货道推送过程中产生小幅振动，也不会出现食材层错位、酱料侧漏的问题。上盖与底座的扣合位置做了一圈密封筋，扣合后可达到基础的防尘密封效果，配合售货机内的恒温冷藏环境，可延长鲜食产品的货架存储周期。

　　从实际使用流程来看，消费者扫码付款后，货道弹簧转动将餐盒平稳推送至取餐口，消费者取出后可直接掀开上盖食用，无需额外拆封外包装，拱形上盖的边缘做了圆弧翻边处理，掀开时不会划伤手部。盒体底座的底部做了防滑纹理，放置在桌面时不会轻易滑动，适配办公区、地铁站、园区等不同场景下的即食需求。

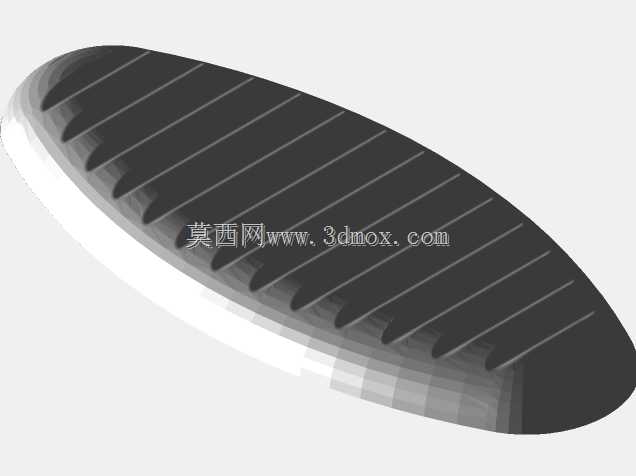

　　结构建模过程中，针对扣合位的配合公差做了反复验证，底座扣位的倒扣量控制在0.5mm，既保证扣合后运输存储过程中不会轻易松脱，又能让消费者轻松掀开盒盖，不会出现扣接过紧导致掀开时食材洒出的问题。上盖的拱形弧度经过多次调整，既保证足够的内部空间容纳蓬松的法式面包胚，避免上盖压迫面包导致变形，又尽可能压缩整体高度，提升单货道的存储容量，同等货道高度下，相比平盖结构可多容纳2层产品，提升售货机的单货道备货量。

　　考虑到自动售货机补货环节的操作效率，餐盒的外形做了对称导向设计，补货时无需区分正反方向，可直接放入货道内，降低补货人员的操作难度，提升补货效率。盒体边角全部做R3圆角处理，避免在货道内推送时卡滞，适配弹簧货道、履带货道等多种常见的自动售货机出货结构，不需要针对不同出货结构做额外的结构调整。
