料箱自动上料输入输送设备结构

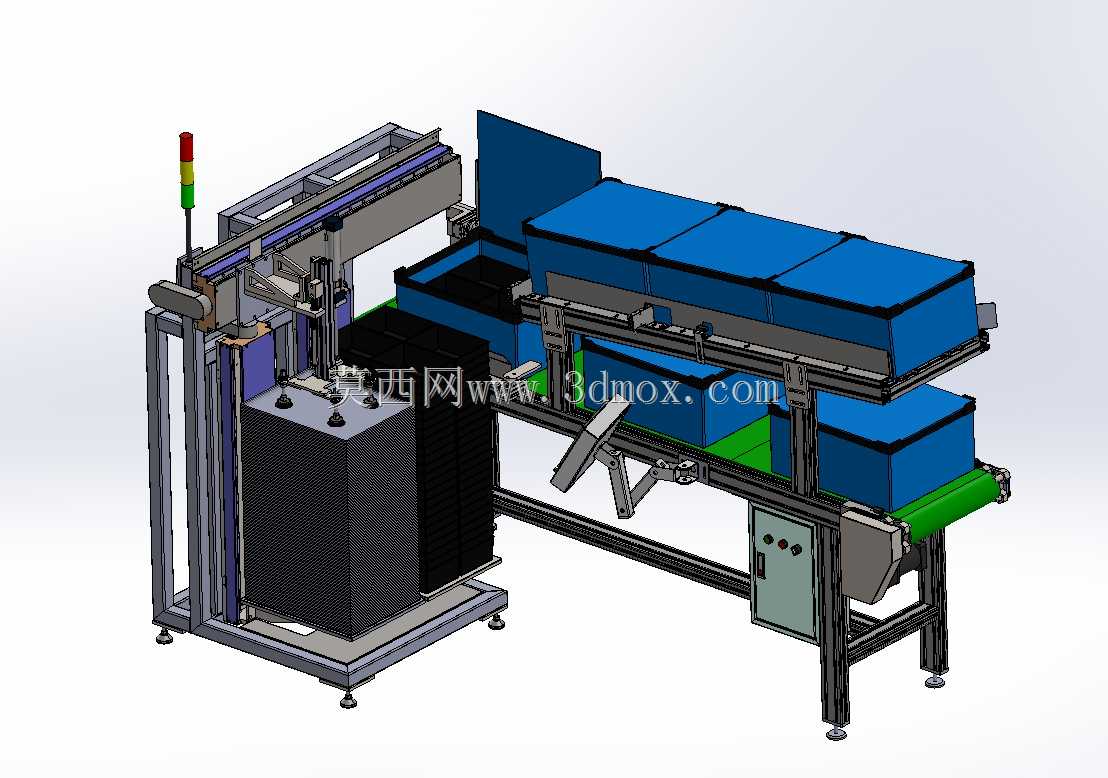

　　该设备主要应用于3C电子、小型汽配零部件的整箱物料上料工序，衔接前段仓储料箱出库与后段拆箱分拣、加工工位，替代传统人工逐箱搬运上料的作业模式，适配规整塑料周转箱的连续输入作业，可对接皮带线、滚筒线等多种主流输送载体，在中小型零部件组装车间、电商仓储分拣线的前端上料段有较高适配性。设备整体采用分段式布局设计，左侧为桁架式料箱取放单元，右侧为双层皮带输送单元，底部采用方管焊接机架作为整体承载基础，机架底部配置可调脚杯，可适配车间地面±15mm的高度差，安装时无需额外预埋地脚，整体占地长度约2.8米，宽度约1.2米，最高处桁架顶端距地面约2.1米，预留设备周边0.8米的操作维护空间即可完成部署，不会占用过多车间通道面积。

　　左侧取放单元采用单轴直线导轨搭配气动夹爪的结构，导轨竖向安装于铝型材立柱上，横向行程覆盖空料箱堆叠位与输送线进料端，可将堆叠放置的满料周转箱逐箱抓取放置到输送线进料端，待料箱内物料全部流转完成后，再将空料箱抓取转移到下层回传线体送回仓储端，夹爪采用双侧可调式结构，可适配300-500mm宽度范围内的标准周转箱，夹取动作采用气动驱动，夹取力可通过调压阀调整，避免夹损料箱侧壁。设备顶部配置三色警示灯，可实时反馈设备运行、故障、待料三种状态，立柱侧方安装独立电气控制箱，箱体上设置启动、停止、急停实体按钮，控制箱内部预留PLC安装位与IO接线端子，可直接接入车间整线MES系统，实现上料节奏与后段工位的联动匹配，无需单独安排操作人员值守，

　　仅需定时补充堆叠的满料箱即可。右侧双层输送单元采用绿色PVC防滑皮带作为输送载体，上层线体负责满料箱向工位方向输送，下层线体负责空料箱的反向回传，线体侧边安装导向挡边，避免料箱输送过程中出现偏移卡滞，线体驱动采用减速电机搭配主动辊筒的结构，输送速度可在0-12m/min范围内无级调整，可根据后段工位的处理节奏灵活匹配上料速度，线体中间位置安装可调式分料拨杆，可将料箱精准导向对应工位，避免料箱堆积。设计过程中优先考虑了设备的易维护性，所有导轨、气缸的润滑点均设置在设备外侧，无需拆解护罩即可完成日常注油保养，皮带张紧机构采用螺杆可调式结构，更换皮带时仅需松开张紧螺杆即可完成拆装，无需拆卸整体线体机架，电气线路全部采用拖链收纳，

　　避免设备运行过程中线路磨损引发故障。机架焊接后整体做去应力退火处理，表面喷塑防锈，可适配车间内多粉尘、少量切削油雾的作业环境，设备运行过程中桁架移载动作与输送线动作设置互锁逻辑，只有当输送线进料端空位时，取放单元才会执行放箱动作，避免出现料箱堆叠碰撞的问题，料箱到位检测采用漫反射光电传感器，检测位置可根据料箱高度灵活调整，适配不同高度的周转箱作业。
