栈板自动分料拆垛输送一体机

　　这套栈板自动分料拆垛输送一体机，主要面向仓储物流、食品包装、家电制造、电商分拣等产线末端的空托盘供给工位，解决人工逐张搬运堆叠托盘劳动强度大、对位精度差、节拍跟不上主线的痛点。现场常见的工况是：叉车将一摞十到二十张叠放的木质或塑料托盘整垛上料，设备需要自动把最底部单张托盘分离出来，输送到后续码垛、装箱或者AGV接驳工位，全程无需人工介入，适配连续化生产的无人化车间布局。

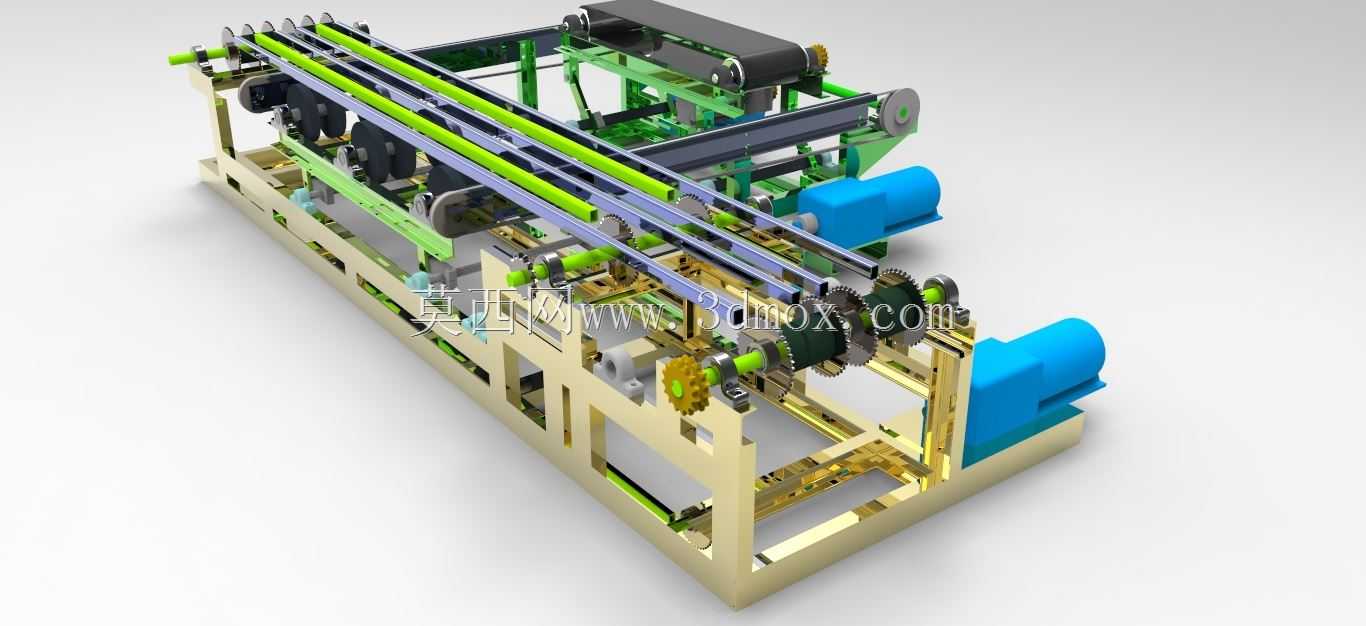

　　从整机功能逻辑来看，设备核心动作分为整垛顶升限位、单盘托举剥离、双侧夹持定位、水平输送出料四个环节。机架主体采用折弯钢板焊接后做时效处理，底部预留可调脚杯安装位，整体长宽方向适配标准1200×1000mm、1100×1100mm通用工业托盘，整机长度约3.2米、宽度约1.8米、机架主体高度约0.9米，顶部驱动组件最高点不超过1.4米，安装时侧边预留600mm维护通道即可，不需要额外深挖地坑，可直接平铺在车间环氧地坪上，对接现有滚筒线时高度差可通过脚杯微调，适配性很强。

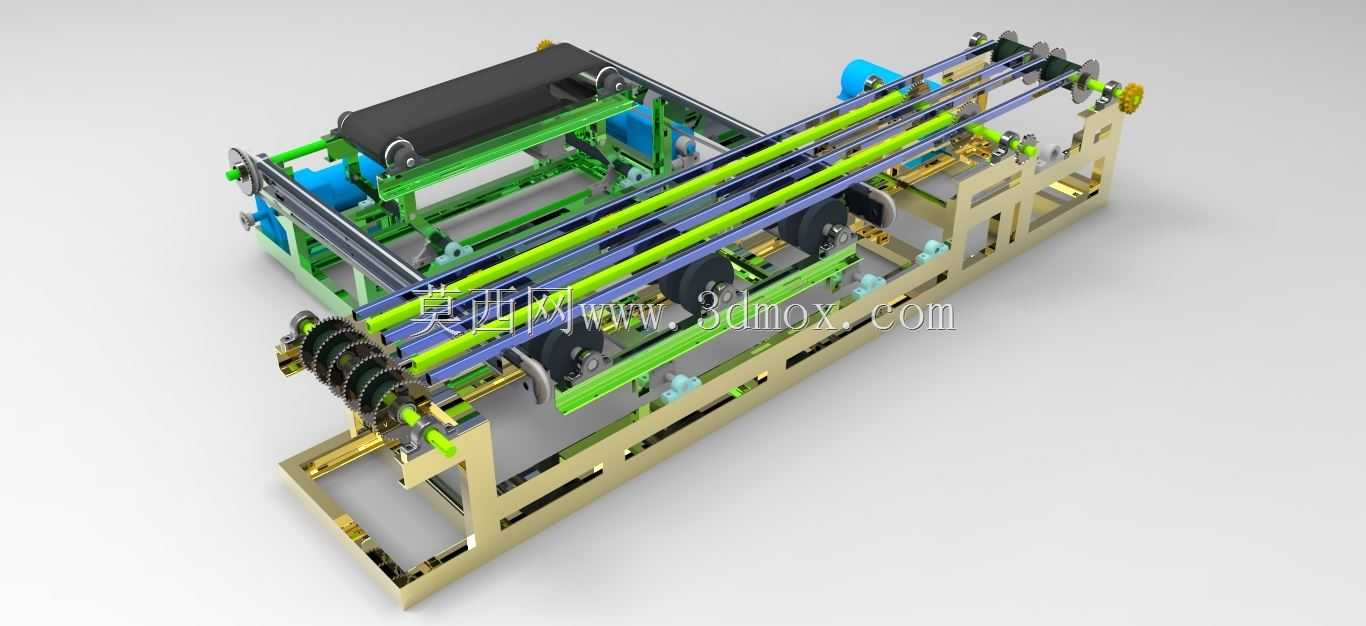

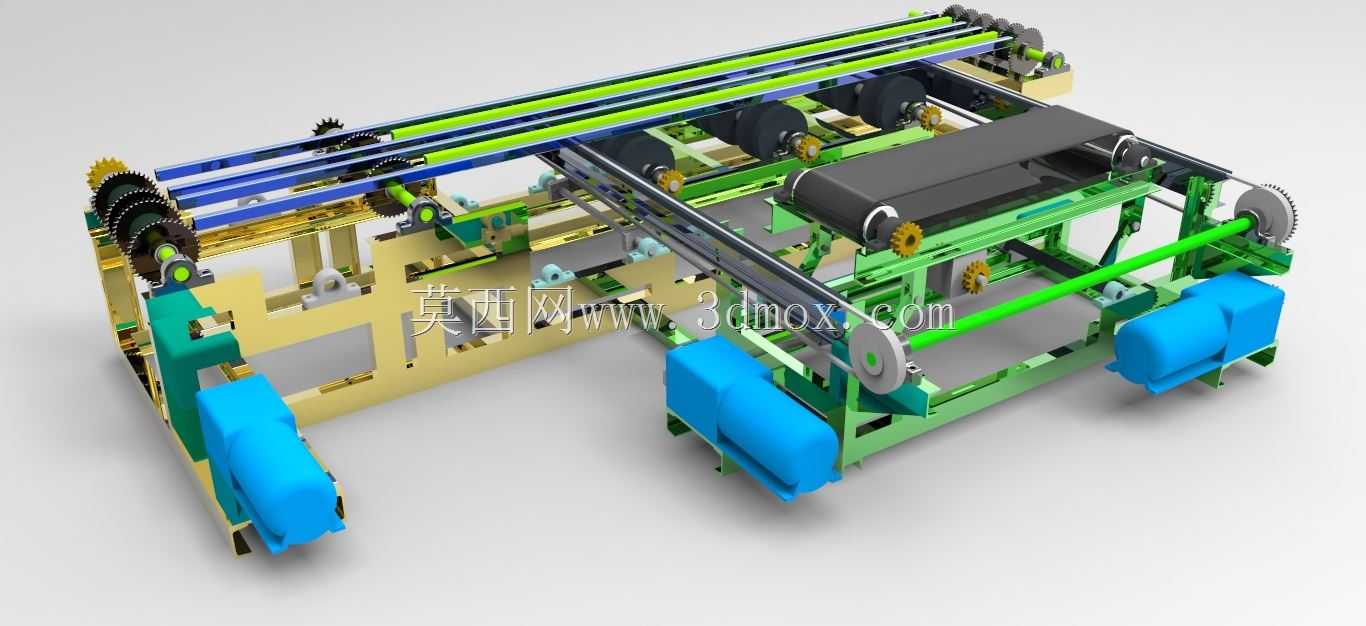

　　结构设计上，长跨距输送段采用多根平行镀锌滚筒搭配绿色PVC导向护栏，滚筒两端采用带座轴承固定在铝型材横梁上，传动侧布置同步轮与连杆，保证所有滚筒线速度同步，避免托盘走偏卡滞。两侧的顶升分离机构是整套设备的核心：侧边配置蓝色气动增压缸搭配齿轮齿条联动组件，当整垛托盘进入工位后，底部阻挡气缸先升起挡住倒数第二张及以上的整摞托盘，下方顶升机构托住最底部单张托盘向下小幅位移，让上下托盘之间的堆叠摩擦力完全释放，再由侧边推板把单张托盘平稳推到输送滚筒面上，整套动作通过行程开关反馈位置，不会出现带盘、双张同时出料的故障。

　　设备进料端上方布置的黑色组件是托盘到位检测安装架，内置光电传感器，可识别托盘是否堆叠到位、有无缺盘，信号直接接入车间产线PLC，和前后码垛机器人、AGV调度系统联动：当后续工位不需要补托盘时，设备自动停止分离动作，待料位传感器检测到空盘位缺料时再自动启动，节拍最快可达到每小时分离120张托盘，远高于人工每分钟最多拆分3-4张的效率。

　　设计阶段特意做了多处容错适配：考虑到工厂在用托盘长期使用后会出现边角变形、板面翘曲的情况，两侧护栏采用可调节腰孔安装，宽度调节范围覆盖800mm到1300mm，不用更换结构件就能切换不同规格托盘；所有气动元件、传动齿轮都布置在机架外侧的开放区域，日常点检、更换同步带、加注润滑脂时不需要拆解外围护板，维护可达性很好；机架底部预留了拖链走线槽，动力线、传感器线全部内置收纳，现场布线整洁，不会出现管线剐蹭托盘的问题。

　　和传统人工拆垛工位相比，这套设备把原本需要两名操作工配合叉车的工位缩减为无人值守，同时避免了人工搬运托盘时边角磕碰、托盘滑落砸伤的安全隐患，在快消品仓储、家电总装车间的成品码垛段，这类托盘分离器已经成为自动化产线标配的前段供料设备，三维建模过程中所有运动副都做了干涉校验，气缸行程、齿轮啮合间隙、滚筒输送高度都按照实际工业标准选型，直接导出工程图后即可投产加工。
