立式悬浮固体颗粒气体洗涤净化设备

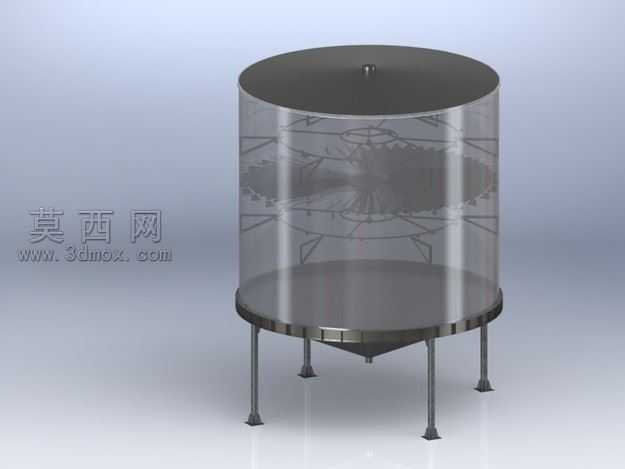

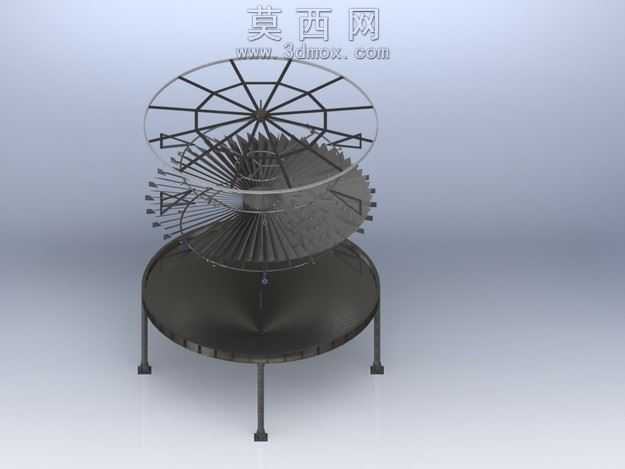

本模型采用SolidWorks完成全参数化三维建模，整体为立式圆柱罐体结构，建模过程严格遵循工业设备设计规范，先通过草图绘制罐体的截面轮廓，利用旋转凸台命令生成罐体主体基础结构，再依次拆分顶盖、筒体、锥底、支腿、内部洗涤构件等独立零部件进行单独建模，最后通过配合约束完成总装配，确保各部件的装配间隙、连接位置完全符合实际生产的公差要求。渲染阶段采用工业级写实渲染流程，罐体筒身赋予半透明磨砂玻璃材质，调整材质的折射度与粗糙度参数，既可以清晰展示内部的核心构件布局，又还原了工业洗涤设备常用的透明观察段材质质感；顶盖、底部锥斗、支腿部分赋予拉丝不锈钢金属材质，调整金属反射率与凹凸纹理，模拟真实不锈钢构件的表面拉丝加工效果；内部的洗涤叶轮、导流构件赋予哑光碳钢材质，区分不同部件的材质属性，让整体渲染效果层次分明。结构设计上，设备顶部为封闭平盖结构，中心设置预留安装位可适配进气或喷淋组件，筒身内部设置多层放射状导流洗涤叶轮结构，可在气体流经时形成紊流场，增大洗涤液与含尘气体的接触面积，底部为锥形集污斗结构，可将洗涤下来的固体颗粒汇集后从底部排污口排出，罐体周向均匀布置四根可调式支腿，支腿底部设置减震脚垫，既保证设备放置的稳定性，又可通过支腿调节安装水平度。设计思路围绕去除空气中悬浮固体颗粒的核心功能展开，整体结构紧凑，内部流道设计经过优化，可有效提升气固两相的接触分离效率，模型所有零部件均保留完整建模参数，可根据实际处理风量、净化精度需求调整罐体直径、高度、内部叶轮层数及角度，适配不同工况的气体净化需求，建模过程中对焊缝、连接法兰、支腿安装座等细节结构均做了还原，保证模型的工程实用性，可直接用于方案展示、结构校核以及后续的工程出图工作。
