电动自行车承载式管架底盘结构设计

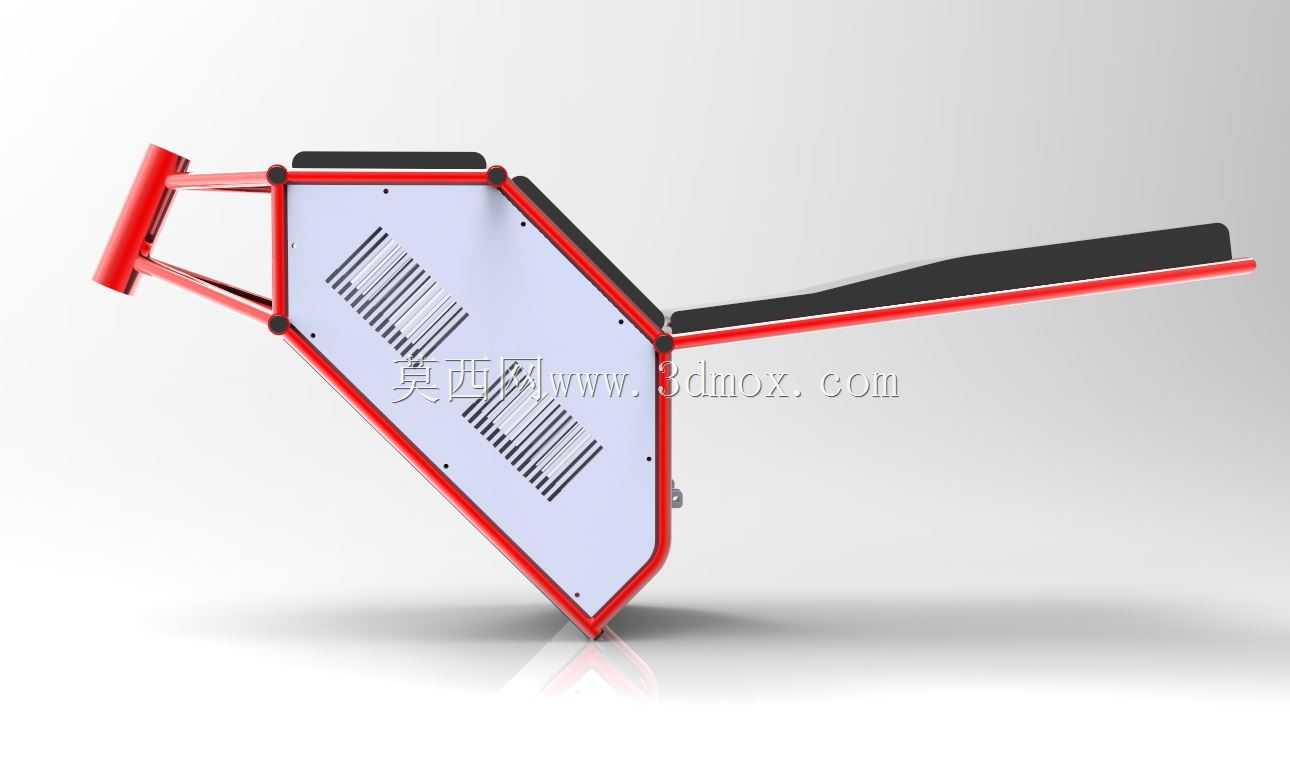

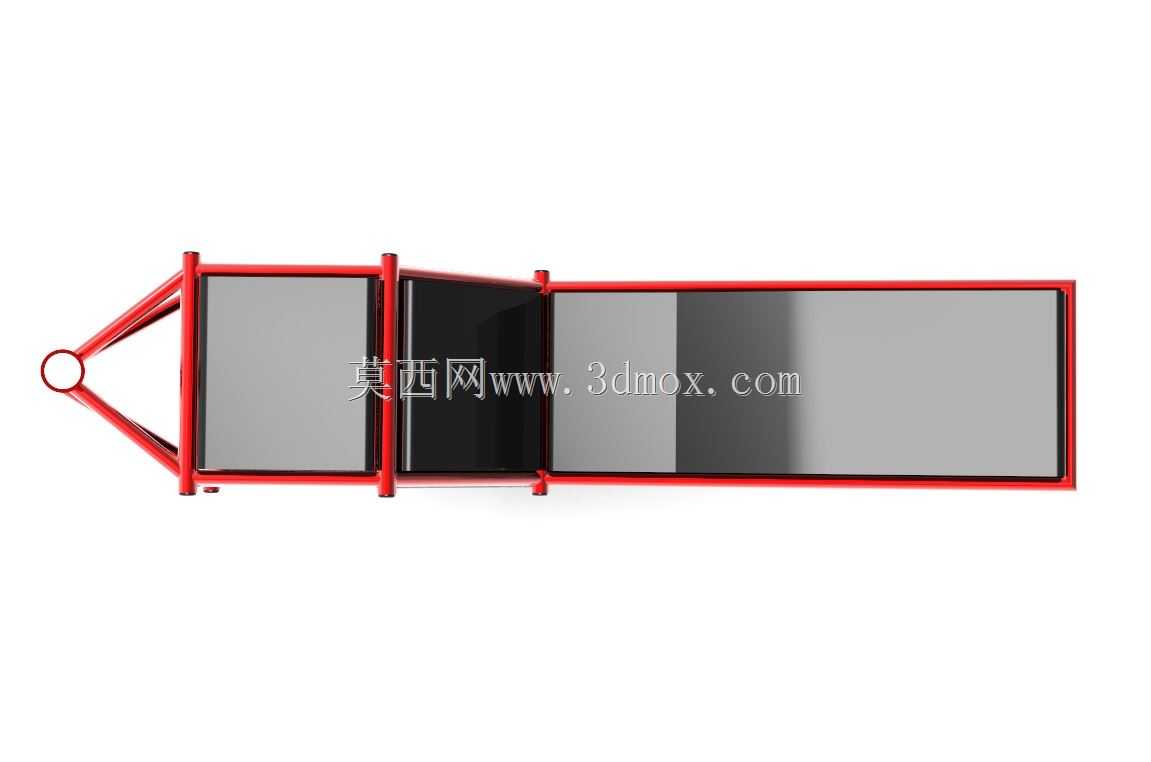

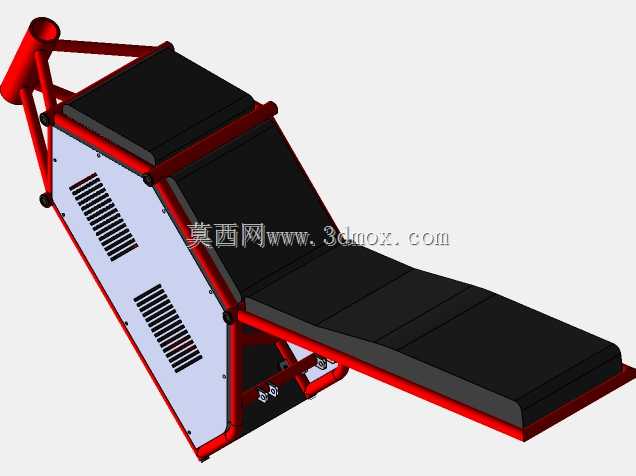

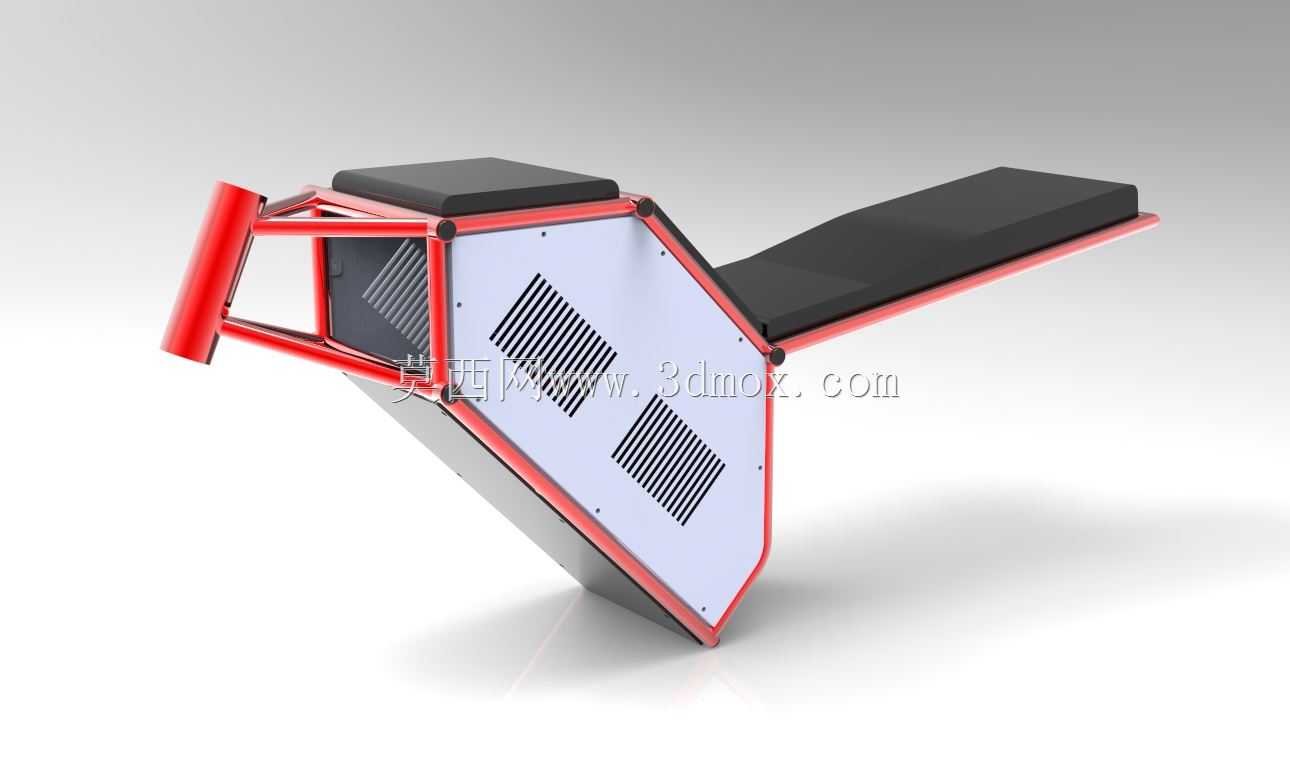

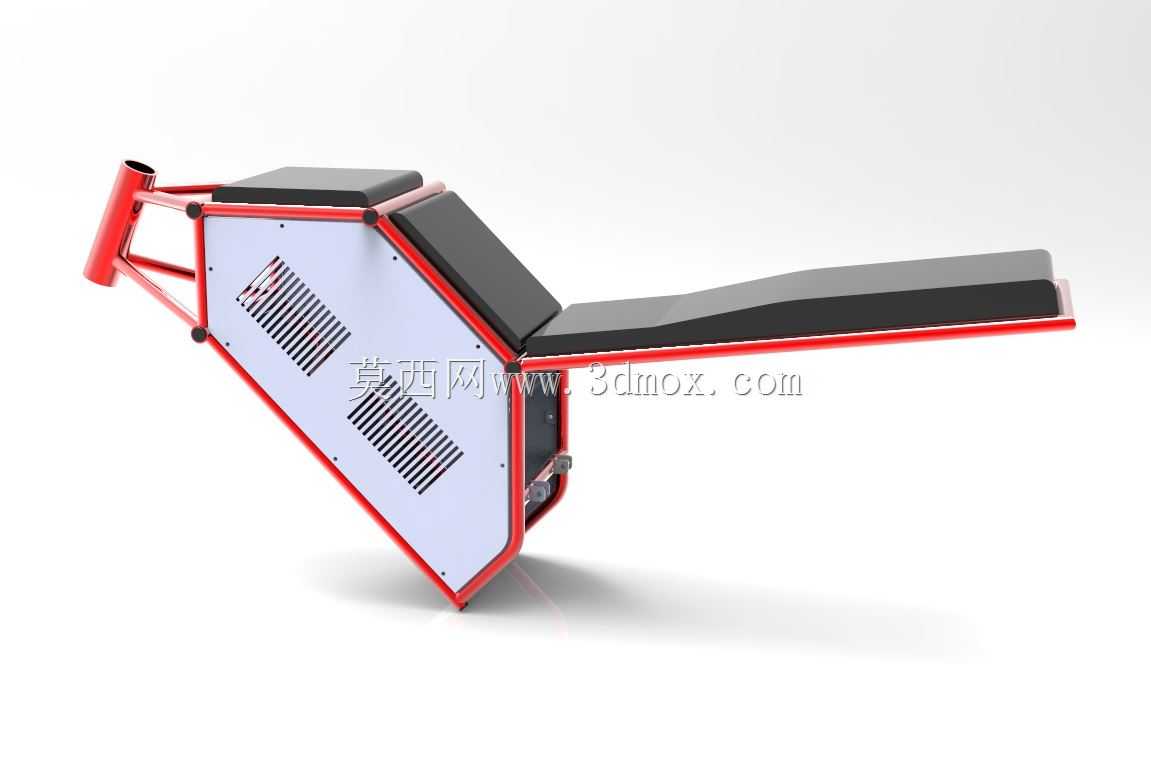

　　该底盘结构面向短途代步类电动两轮车开发，核心承担整车动力部件承载、驾乘人员载荷传递、行走系统安装基准的核心作用，区别于传统自行车的菱形管材车架，采用异型封闭舱体结合外露管架的混合结构形式，在保证结构刚度的同时预留了电池、控制器等电气部件的封闭安装空间，避免外露走线带来的防护缺陷。从实际应用场景来看，这类底盘结构适配城市短途通勤、共享代步、定制化改装电动自行车的装配需求，外露的红色管材部分为前转向管安装段，直接匹配标准自行车头管的安装尺寸，可兼容常规碗组、前叉组件的装配公差，不需要额外设计转接结构，能够直接适配市面通用的两轮车行走配件，降低后续量产的配件采购成本。结构设计阶段采用不同直径的无缝钢管做框架受力主体，

　　管材衔接处采用相贯线切割后满焊处理，焊缝位置避开应力集中的弯折区域，在乘员坐置区域、电池舱承载区域额外增加斜向管材做加强支撑，避免长期交变载荷下出现焊缝开裂、框架变形的问题。中间的异型封闭舱体采用薄钢板折弯成型，表面开设阵列式通风栅格，既能够为内置的电池、控制器提供散热通道，也可以阻挡行驶过程中飞溅的泥水、砂石侵入舱内，舱体与管架之间采用螺栓连接加焊接的双重固定方式，既保证连接强度，也方便后期维护时拆卸舱体检修内部电气部件。尾部延伸的平板结构为后座载人或载物的安装平面，平面上预留了标准的安装孔位，可直接固定后座垫、载物货架等附属部件，平板下方预留了后轮平叉、减震器的安装铰接点，铰接点的同轴度公差控制在0.1mm以内，

　　避免后轮安装后出现偏摆、行驶跑偏的问题。安装边界层面，前管段的内径尺寸匹配常规44mm口径的自行车碗组，转向角度预留左右各45度的活动空间，不会出现转向过程中部件干涉的问题；底盘整体的离地间隙设计为140mm，兼顾城市铺装路面行驶的通过性与整车重心控制，避免重心过高带来的行驶侧翻风险；电池舱的内部净尺寸可容纳常规48V20Ah规格的方形锂电池组，舱盖采用卡扣式固定，不需要额外工具即可开启更换电池。从受力传递路径来看，驾乘人员的载荷通过座垫区域传递到两侧主纵梁，再分别传递到前转向管与后轮铰接点，路面的冲击载荷通过轮胎、减震器传递到车架后，由斜向加强管分散到整个框架结构，避免局部应力过大导致的结构失效。

　　舱体表面的通风栅格采用斜向开孔设计，开孔方向朝向车辆行驶的斜后方，既保证通风散热效率，也能减少行驶过程中雨水直接灌入舱内的概率，栅格的开孔宽度控制在8mm以内，防止路面碎石被卷入舱内打坏电气元件。外露管材部分的弯折半径统一为管材直径的3倍，避免弯折处出现管材壁厚减薄、应力集中的问题，所有管材的端面都做了封堵处理，防止长期使用过程中管材内部进水锈蚀，延长整体结构的使用寿命。该结构在设计时充分考虑了制造工艺的可行性，所有管材的切割、弯折都可以通过常规的管材加工设备完成，不需要定制专用的成型模具，舱体的折弯、冲孔也都属于常规钣金加工工序，适合小批量定制生产或者大规模量产的工艺要求，装配过程中所有的安装孔位都做了定位工装匹配，减少装配时的调整工作量，保证批量生产的一致性。
