多安装位L型支撑连接支架结构

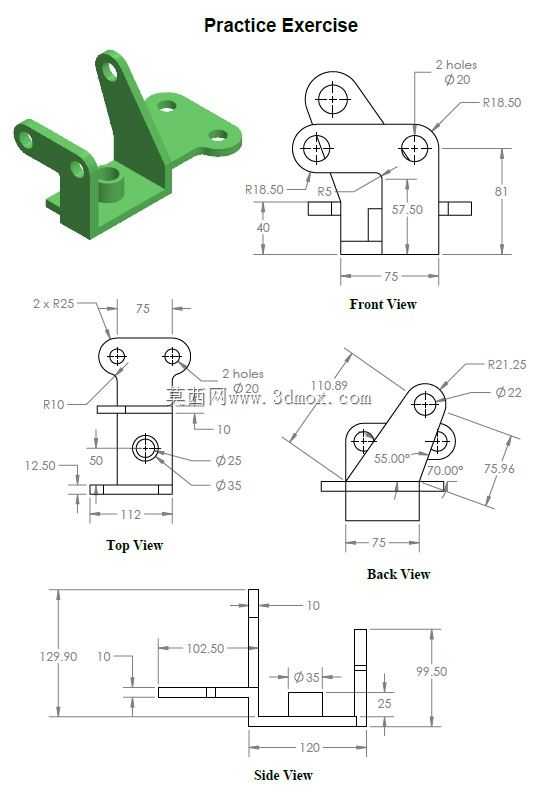

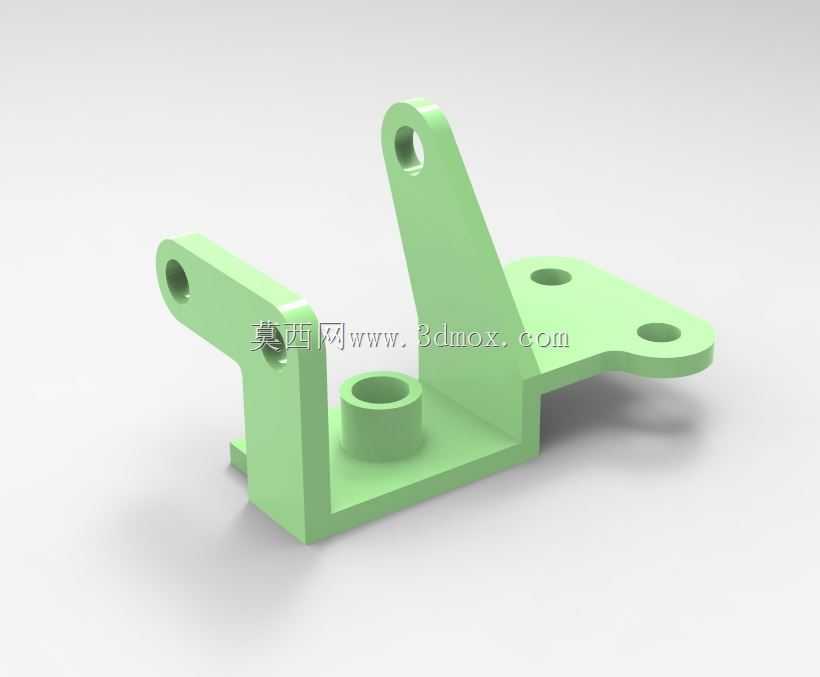

　　该支撑连接支架属于小型设备内部的结构承载类零件，常见于小型通讯终端、便携检测设备、桌面级机电装置的内部安装场景，主要作用是为设备内部的小型功能模块、线路转接组件、微型传感单元提供稳定的安装定位基准，同时承担不同结构板件之间的连接过渡作用，避免设备受外力冲击时内部组件出现移位、松脱的问题。从结构设计逻辑来看，整体采用L型弯折的一体化构型，底座部分为平直的安装基面，设置有三个不同位置的通孔安装位，其中两个分布在向外延伸的耳板上，一个靠近立板与底座的转角位置，这种非对称的孔位布局可以适配不同孔距的安装基面，既可以通过螺栓固定在设备的主壳体筋位上，也可以固定在内部的金属安装衬板上，安装时不需要额外加工转接板，能有效减少设备内部的零件数量，

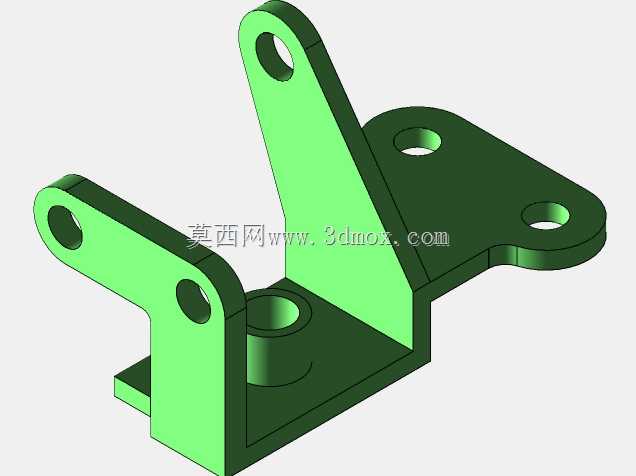

　　压缩装配工序的耗时。立板部分设置有两个带通孔的悬臂耳座，两个耳座分别朝向不同的水平方向伸出，耳座上的通孔为光孔设计，可用于穿装销轴或者小规格螺栓，用来挂载小型的功能模块，比如微型线路板支架、轻量的传动拨杆、线束固定卡扣等，立板与底座的转角位置设置有一个凸起的圆柱筒结构，该结构内部为通孔设计，既可以作为定位销孔使用，在装配时快速对准支架与基座的相对位置，也可以穿装较长的固定螺栓，提升支架与基座连接的抗剪切能力，避免设备受侧向冲击力时支架从转角位置发生断裂。在设计细节上，所有的棱边都做了小尺寸的倒圆角处理，一方面可以避免加工过程中出现应力集中的问题，提升零件的抗疲劳强度，

　　另一方面也能防止装配时锋利的棱边划伤操作人员或者割破设备内部的线束保护层，立板与底座的连接位置做了加厚处理，相比其他位置的壁厚增加了1.5毫米，这是因为转角位置是整个支架受力最集中的区域，当挂载的模块受振动冲击时，载荷会直接传递到转角位置，加厚处理可以在不整体增加零件重量的前提下，大幅提升结构的抗变形能力。从安装边界来看，该支架的底座平面度公差控制在0.1毫米以内，保证安装后与基面完全贴合，不会出现翘曲导致的安装应力，所有安装孔的位置度公差控制在0.08毫米，能够满足批量装配时的互换性要求，不需要在装配时进行额外的修配调整，零件整体的外形尺寸紧凑，占用的安装空间较小，适合在内部空间局促的小型设备中使用，不会与周边的其他零件产生干涉。

　　建模过程中需要重点关注各个安装孔的同轴度、立板与底座的垂直度参数，这些形位公差会直接影响后续装配的顺畅度，如果垂直度偏差过大，会导致挂载的模块出现倾斜，影响设备整体的装配精度，另外圆柱筒结构的内孔与底座平面的垂直度也需要重点控制，避免作为定位孔使用时出现定位偏差。这类支架虽然属于小型结构件，但在设备整体的可靠性表现中起到很关键的作用，设计时需要根据实际挂载的模块重量核算壁厚与孔位的承载能力，避免出现过载断裂的问题，同时也要兼顾轻量化的要求，不必要的位置不要做多余的加厚，尽可能控制零件的材料消耗与整体重量。
