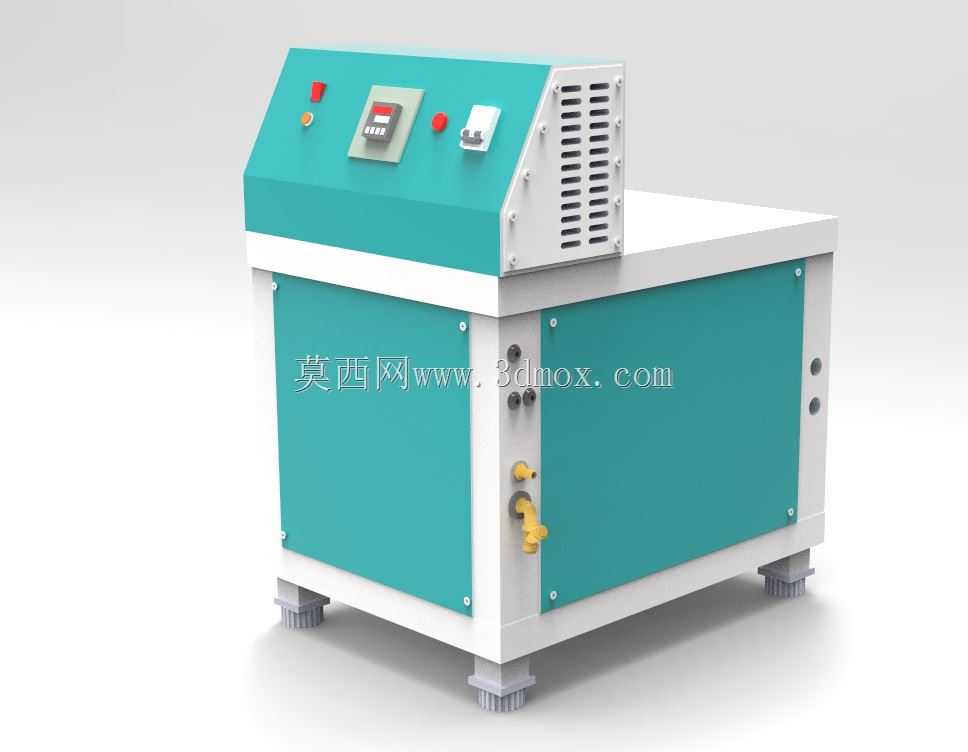

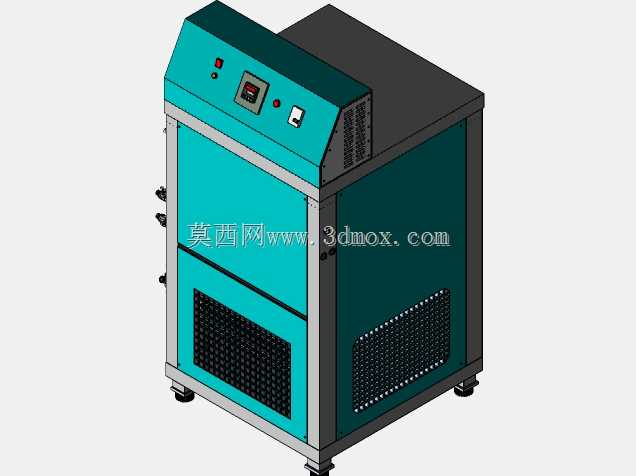

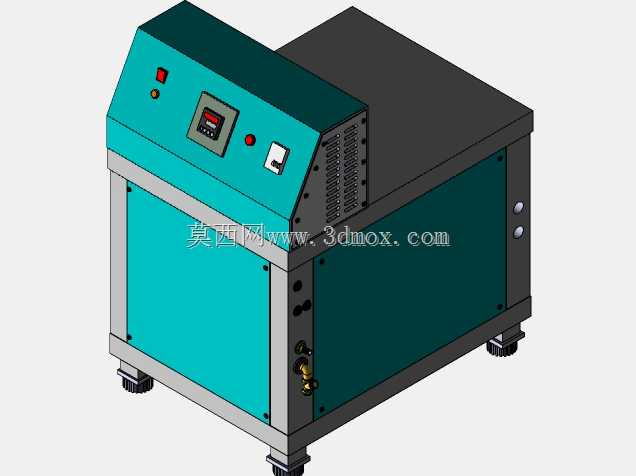

汽车排放测试用冷热恒温水浴装置

　　这套冷热恒温水浴装置，核心服务于汽车整车及零部件排放测试环节的SHED密闭舱测试场景，是排放试验系统中负责介质温度精准管控的关键配套单元。在实际的汽车蒸发排放测试流程中，密闭舱内需要模拟不同环境温度下的整车静置、运行工况，燃油系统、碳罐以及相关管路的温度边界需要严格匹配试验标准要求，这套水浴装置就是通过循环恒温介质，为被测样件提供稳定可控的温度场，确保测试数据的可重复性与合规性。

　　从功能特性来看，装置集成了加热与制冷双回路温控单元，可实现宽范围的温度调节，覆盖从低温环境模拟到高温工况模拟的全区间需求，温控精度满足排放测试的严苛要求，避免温度波动带来的测试数据偏差。设备自带的循环泵组可保证恒温介质在外部负载管路中保持稳定流速，不会因为外接管路长度、样件接口阻力的变化出现流量衰减，保障被测部件各位置温度均匀一致。控制面板集成了温度设定、实时参数显示、运行状态指示、故障报警等功能，操作人员可直接在面板端完成参数设置与运行状态监控，设备侧面预留的通风散热结构，可保证制冷机组长时间连续运行时的热量散出，避免机组过热触发保护停机。

　　设计过程中，首先围绕测试场景的负载需求做了核心参数匹配，根据SHED测试常用的外接管路容积、样件换热需求，确定了浴槽的有效容积与制冷/加热功率，避免功率冗余带来的成本浪费，也防止功率不足导致的温度响应速度不达标。柜体采用框架式钣金结构，外部覆盖件做了防腐喷涂处理，适配实验室长期使用的环境，底部配置可调式支撑脚，可在不平整的实验室地面调整设备水平，保证内部循环泵、制冷压缩机的运行同轴度，降低运行振动与噪音。设备的管路接口设置在柜体侧下方，搭配快插式接头与截止阀，方便测试人员快速连接被测样件的循环管路，接口位置预留了足够的操作空间，无需探入柜体内部即可完成管路拆装。

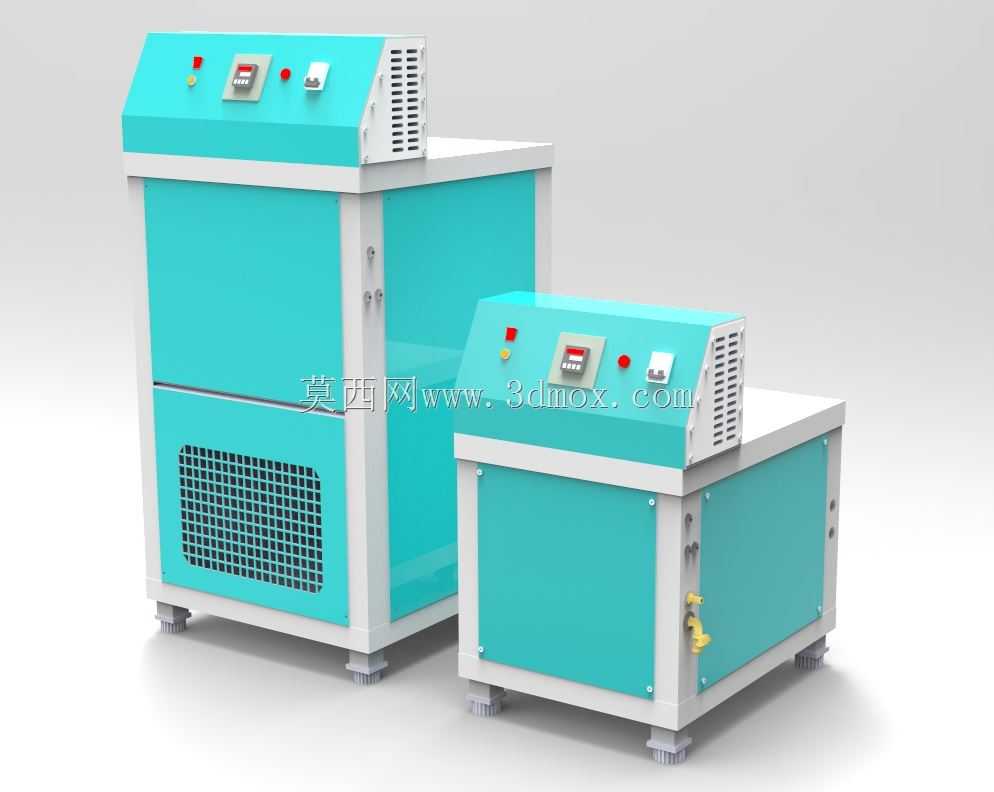

　　从安装边界来看，设备分为大小两个规格单元，可适配不同测试量级的需求，小规格单元适合零部件级别的排放测试，占用实验室空间更小，可直接放置在测试台架旁；大规格单元适配整车级测试的大流量温控需求，柜体尺寸预留了足够的检修空间，侧面的可拆卸面板可在设备维护时快速拆除，无需整体挪动设备即可完成核心部件的检修更换。设备的进风、出风格栅位置预留了不小于300mm的散热间距，安装时需避开实验室的其他热源直吹位置，保证制冷效率。柜体顶部的控制区域做了倾斜角度设计，操作人员站立操作时无需弯腰即可清晰看到显示参数、完成按键操作，符合人机工程学要求。浴槽内部设置了液位监测装置，当介质液位低于安全阈值时会自动触发报警并停止加热/制冷运行，防止干烧、空转带来的设备损坏。介质排放口设置在柜体下部，搭配小型阀门，更换循环介质时可直接对接容器完成废液收集，避免介质泄漏污染实验室地面。

　　在结构细节处理上，制冷压缩机与循环泵组都做了减震垫安装设计，降低运行时的振动传递到柜体外部，避免振动对周边精密测试仪器产生干扰。柜体的门板采用密封胶条做缝隙密封，防止实验室灰尘进入柜体内部附着在换热器、电路元件上，延长设备的维护周期。所有内部走线都采用线槽规整布置，强弱电分离走线，避免信号干扰影响温控精度。
