十字轴万向节关节组件结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:942294
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计
  • 十字轴万向节关节组件结构设计

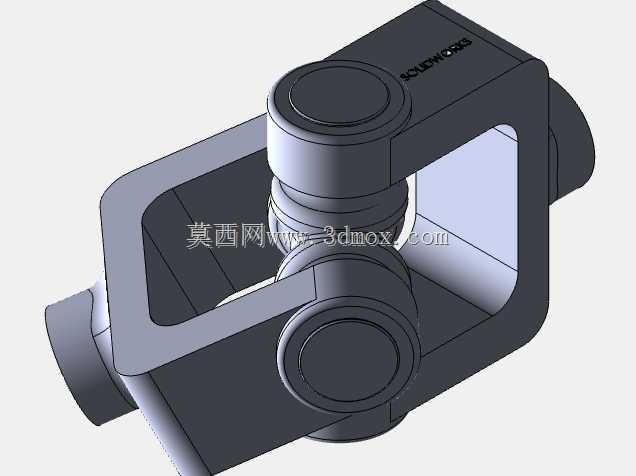

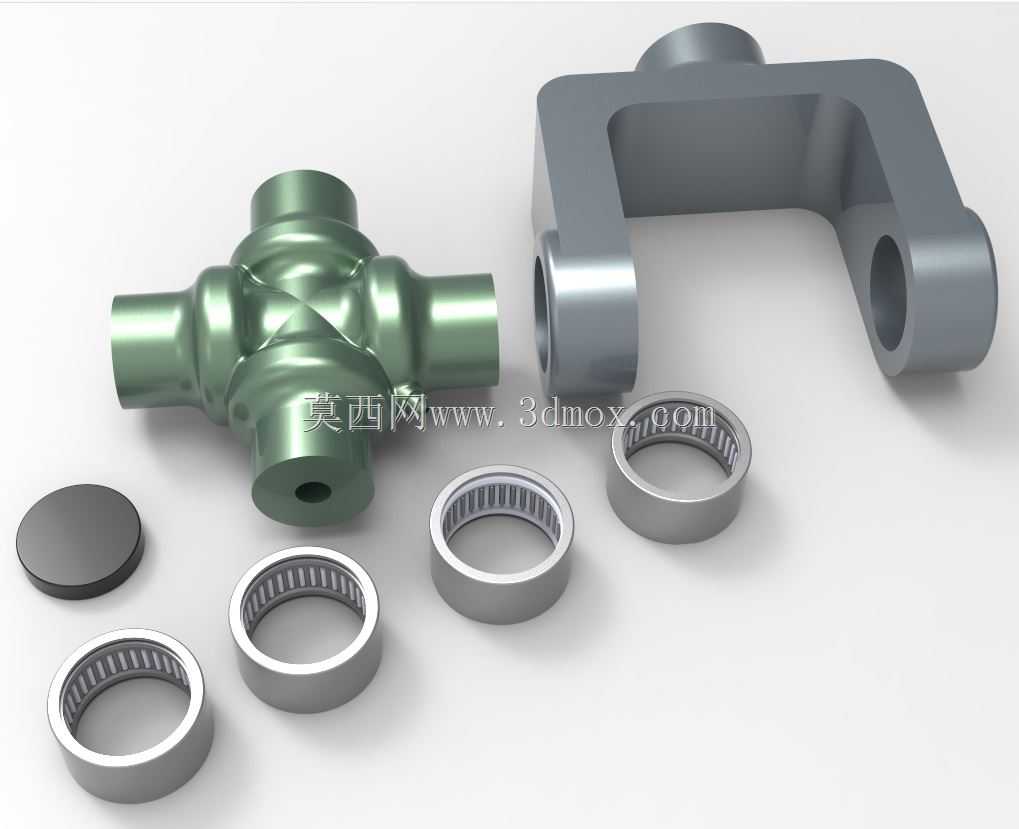

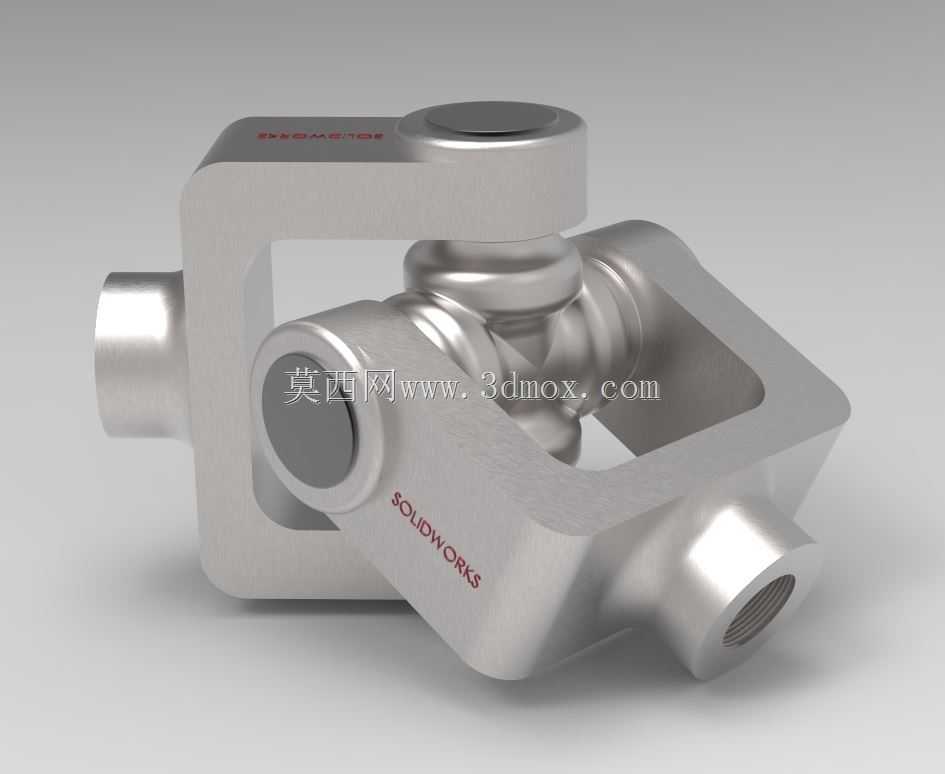

这套十字轴式万向关节组件,主要用于需要补偿两轴间角度偏移的传动场景,常见于转向操纵机构、非同轴动力传递单元、小角度变向传动工位中,能够在输入轴与输出轴存在轴线夹角的工况下,持续稳定传递旋转扭矩,避免刚性连接带来的轴系憋劲、轴承额外负载、传动卡滞等问题。整套组件包含十字轴主体、连接叉架、滚针轴承、密封端盖几个核心部分,各零件的配合公差经过反复校核,能够满足中等转速下的长期传动需求。

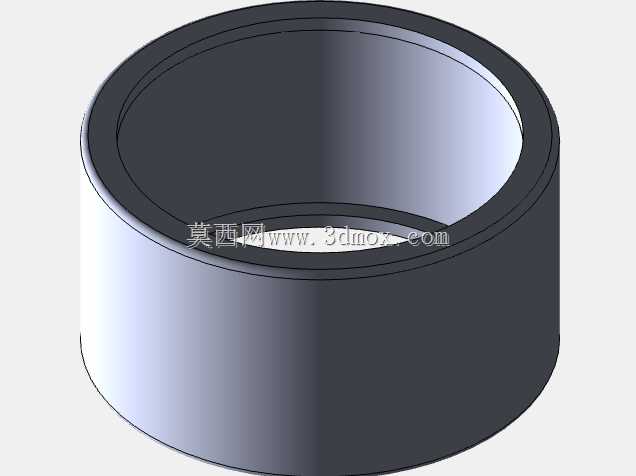

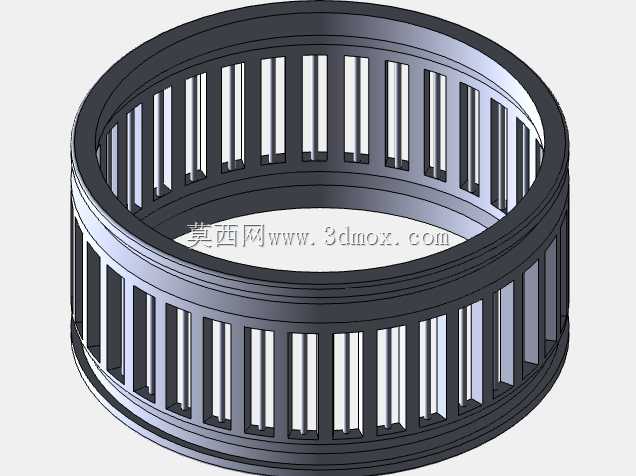

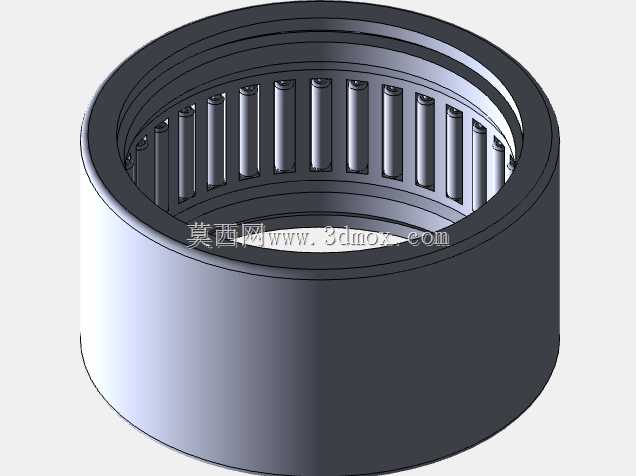

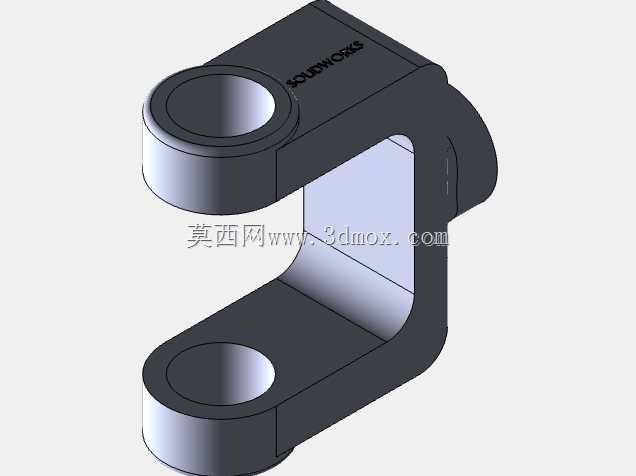

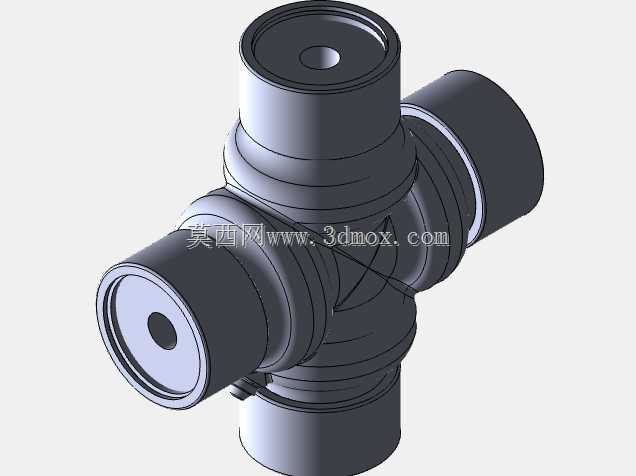

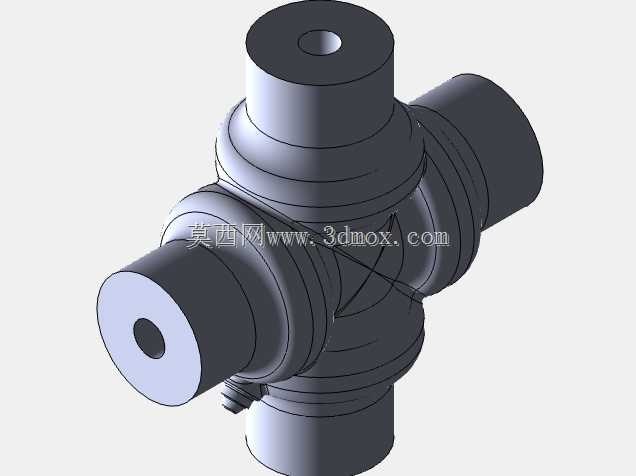

从结构设计逻辑来看,十字轴的四个轴颈采用等直径设计,轴颈表面做了硬化处理,表面粗糙度控制在适合滚针轴承配合的区间,保证滚针滚动时的接触应力均匀,避免局部点蚀过早出现。连接叉架的两个支脚开有同轴的轴承安装孔,孔位的同轴度公差控制在0.02mm以内,保证装入轴承后十字轴转动无卡滞,不会出现单侧受力过载的情况。滚针轴承采用无内圈设计,直接以十字轴轴颈作为内滚道,既压缩了径向安装尺寸,又能保证足够的承载能力,轴承外圈与叉架安装孔采用过渡配合,装配后通过端盖实现轴向定位,防止轴承在传动过程中出现轴向窜动。

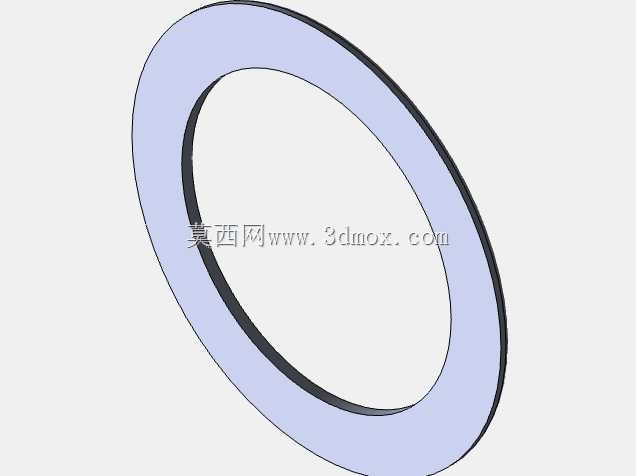

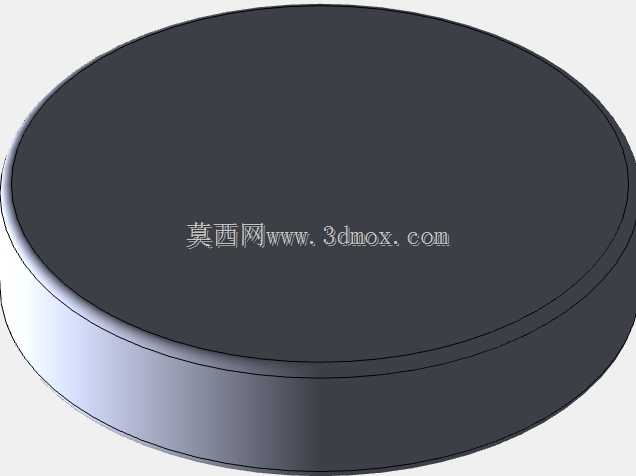

安装边界方面,叉架的两个安装端面预留了与外部轴系连接的通孔,孔位中心距与配套的连接法兰尺寸完全匹配,整套组件在最大允许摆角范围内转动时,不会与周边的安装支架、护罩等结构发生运动干涉。十字轴的中心油道设计能够在维护时注入润滑脂,直接润滑四个轴颈与滚针的接触面,减少长期运转的磨损量,密封端盖采用过盈压装的方式固定在轴承外圈端部,能够阻挡外部粉尘、水汽进入轴承内部,同时防止润滑脂泄漏,延长组件的维护周期。

在实际选型适配时,需要重点核对组件的最大允许轴间夹角、额定传递扭矩、最高允许转速三个核心参数,这套组件的结构尺寸适配中小扭矩的传动场景,安装时需要保证两个叉架的安装平面处于同一相位,避免出现传动不等速的问题,带来额外的振动与冲击。滚针轴承的装配需要使用专用工装压装,禁止直接敲击轴承外圈,避免滚针出现歪斜、保持架变形,装配完成后手动转动叉架,应当全程转动顺滑,无卡顿、无明显旷量,方可投入后续的整机装配。

从建模细节来看,所有配合面的倒角、退刀槽都按照实际加工工艺做了还原,没有出现工艺无法实现的尖锐棱角,轴承滚针的排列间隙、保持架的结构都按照实际标准件参数绘制,装配体的配合关系完全模拟实际装配顺序,能够直接用于生成工程图、指导生产装配,也可以用于传动系统的运动仿真,验证不同摆角下的运动轨迹、干涉情况,为后续的整机布局调整提供准确的三维参考。
