带弹簧缓冲的螺栓上推杆机构设计

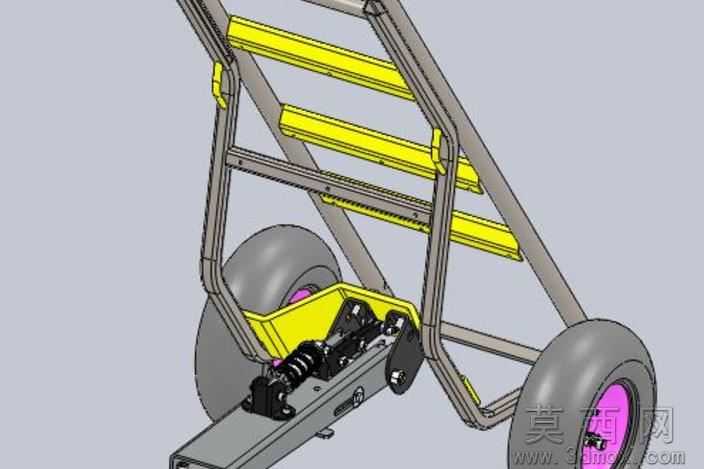

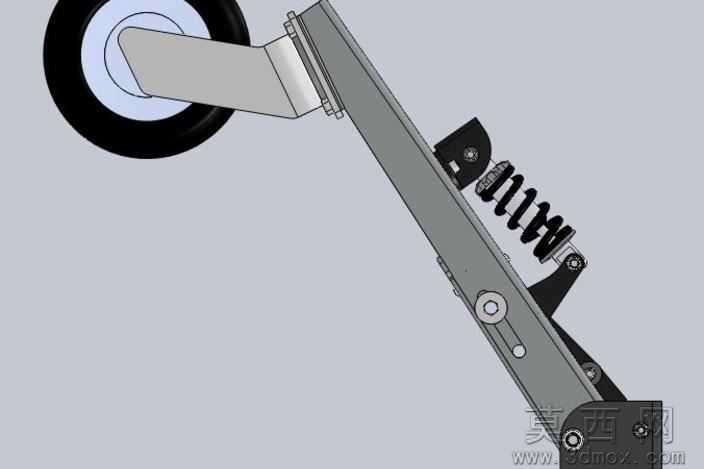

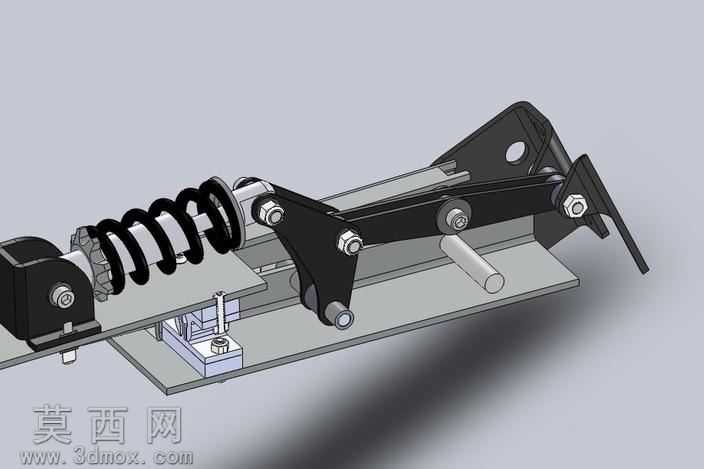

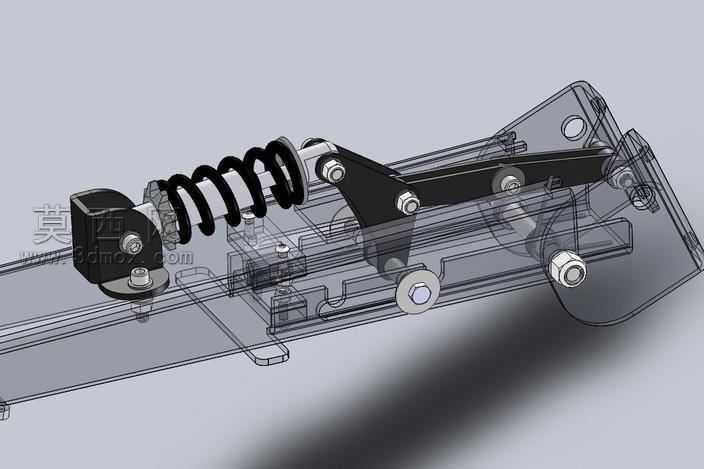

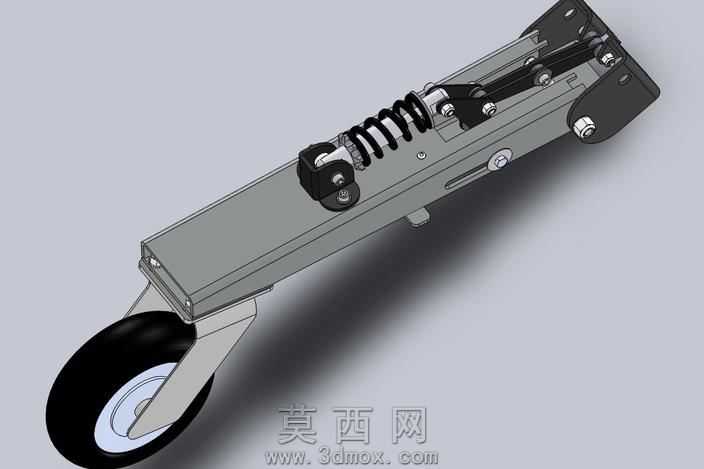

本作品为螺栓上推杆系统三维模型，采用主流三维机械设计软件完成全参数化建模，所有零件均按照实际机械加工公差要求绘制，装配关系完全还原真实机构的运动逻辑。模型渲染阶段采用半透明线框叠加实体着色的展示方式，清晰呈现内部构件的装配层级：主体滑动导轨采用冷轧钢材质表现，金属表面做哑光磨砂质感处理，精准还原工业导轨的耐磨表面特征；缓冲螺旋弹簧采用弹簧钢材质，通过螺旋扫描特征完成建模，弹簧节距、线径参数匹配常规缓冲部件的选型标准，表面做发黑处理的质感渲染；两侧连接曲柄采用高强度合金钢材质，表面做镀锌钝化的亮面金属效果，铰接位置的螺栓、轴套、防松螺母均单独建模，螺纹细节清晰可辨，铰接处预留合理的装配间隙，符合实际机械装配的公差要求。设计思路上，该机构针对现有推杆与贝尔曲柄配合时负载倍率不足的问题优化，通过增加带调节螺栓的阻尼缓冲结构，可实现三倍左右的最大负载承载能力，适配休克、春天等型号的山地车后悬架安装需求。方案无需对现有组件做大规模改动，仅需增加2个带刺孔的调节螺栓即可完成升级，配套的连接板可采用低成本激光切割或冲压工艺加工，降低改装套件的生产门槛，用户可直接在现有产品上通过调整阻尼器调节弹簧预压载荷，实现刺刹位置的微调，若需要更坚固的安装效果，也可通过切割不同长度的连接系杆适配自定义安装长度。模型整体结构紧凑，滑动导轨与推杆的配合面做了导向限位设计，避免推杆运动过程中出现卡滞，曲柄与推杆的铰接点做了受力优化，将运动过程中的应力集中分散到连接臂的加强筋位置，提升机构整体的疲劳寿命，所有可活动部件均添加了运动约束，可直接导入运动仿真模块完成推杆伸缩、弹簧压缩、曲柄摆动的联动动作模拟，验证机构的运动行程与受力情况。
