全方位移动麦克纳姆轮结构设计方案

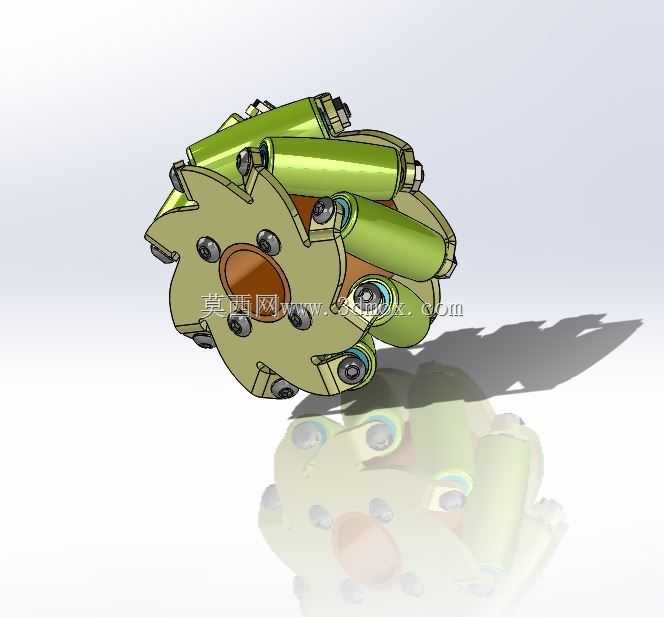

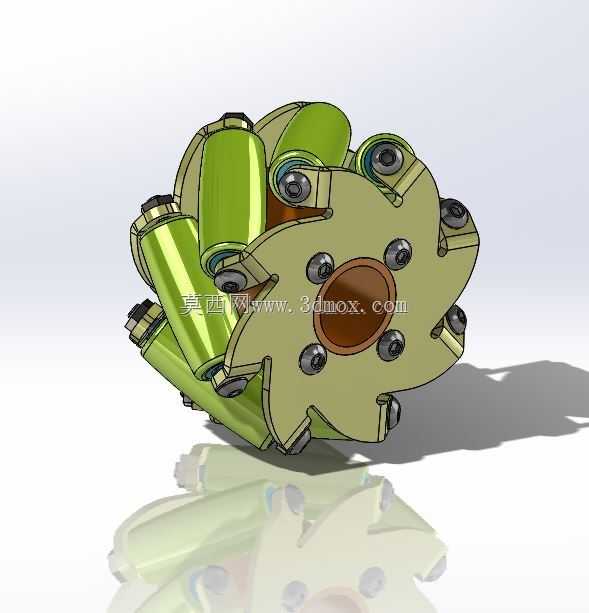

　　在仓储物流AGV、智能巡检机器人、重载转运平台等需要窄空间灵活走位的场景里，常规转向轮的转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮的辊子偏置结构恰好能通过不同轮组的转速差合成任意方向的移动矢量，无需额外转向机构就能实现横移、斜行、原地自旋等动作，这也是其在高端移动机器人领域被广泛采用的核心原因。这款麦克纳姆轮的设计围绕重载工况下的辊子受力均匀性展开，没有采用常见的薄辐板轮体结构，而是选用带安装凸台的星型轮毂作为承载基体，六个周向均布的安装爪直接预留辊子轴的安装孔位，省去了额外的辊子支架焊接工序，既减少了装配累积误差，也能让轮体承受径向冲击时的应力直接传导到轮毂主承载面，避免支架焊缝处出现应力集中断裂的问题。

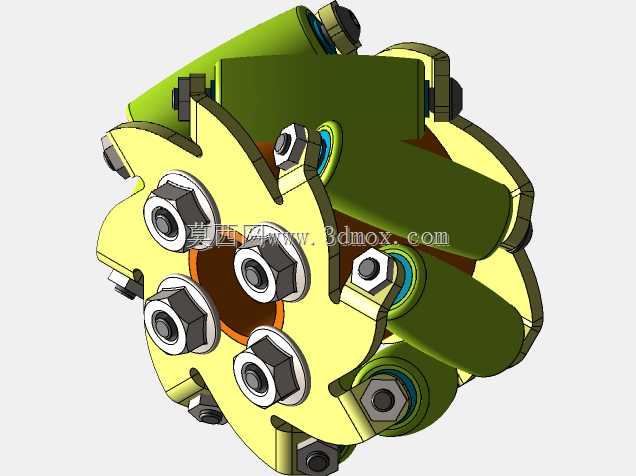

　　辊子作为直接接触地面的承载部件，设计时没有选用等直径圆柱结构，而是采用了母线与轮毂轴线呈45度夹角的腰鼓形辊型，这种轮廓能保证辊子与地面的接触点始终落在轮体的理论节圆上，避免轮组转动时出现接触点跳动导致的行走震颤，辊子内部采用深沟球轴承作为转动支撑，两端通过锁紧螺母预紧轴承间隙，既可以承受地面传来的径向载荷，也能抵消轮组斜向移动时产生的轴向分力，防止辊子在长时间运行后出现窜动异响。轮体与驱动轴的连接采用带止口的法兰安装结构，中心的轴孔预留了键槽位置，周边六个均布的螺栓孔可以直接和驱动电机的输出法兰对接，安装时只需保证轮体端面与电机轴的垂直度在0.1mm以内，就能避免轮组高速转动时出现端面跳动，

　　安装边界上需要注意轮组周边预留至少15mm的间隙，防止辊子转动时与底盘框架、线缆护罩发生剐蹭，轮体的总宽度控制在常规同直径AGV轮的尺寸范围内，不需要对原有底盘的轮舱结构做大幅修改就能直接替换。设计过程中特意对辊子的排布角度做了校核，确保相邻辊子在轮体转动时的接地区域连续无断点，不会出现轮组转动过程中瞬间悬空的情况，避免重载启动时出现打滑丢步的问题，轮毂的材质选用常用的45号钢调质处理，辊子外层包覆聚氨酯材质，既能保证足够的承载能力，也能在水泥、环氧地坪等常见厂区地面行走时提供足够的摩擦力，同时不会刮伤地面涂层。不同于市面上常见的分体式组装麦克纳姆轮，这款设计把轮毂的安装爪和轮芯做成了一体化结构，减少了连接螺栓的数量，

　　日常维护时只需要单独更换磨损的辊子即可，不需要拆解整个轮组，辊子的安装轴采用偏心可调结构，装配时可以通过转动偏心轴调整辊子的外轮廓精度，把整个轮体的径向跳动控制在0.2mm以内，保证移动平台行走时的平稳性，尤其是在搭载精密检测设备的巡检机器人场景下，更小的轮体跳动能减少车体振动对检测数据的干扰。在受力传递路径上，地面给辊子的反作用力会通过辊子轴承传递到安装轴，再顺着星型轮毂的安装爪传导到中心法兰，最终传递到驱动轴和底盘悬架，整个传力路径没有多余的转接零件，结构刚度更高，能承受更大的瞬时冲击载荷，适合厂区内重载转运的工况，同时轮体的所有安装孔位都做了倒角处理，避免装配时螺栓孔边缘的应力集中导致轮毂开裂，辊子两端的密封结构采用简单的毡圈密封，既能阻挡地面的灰尘、碎屑进入轴承内部，也不会增加过多的转动阻力，日常维护时只需要定期补充润滑脂就能保证长时间稳定运行。
