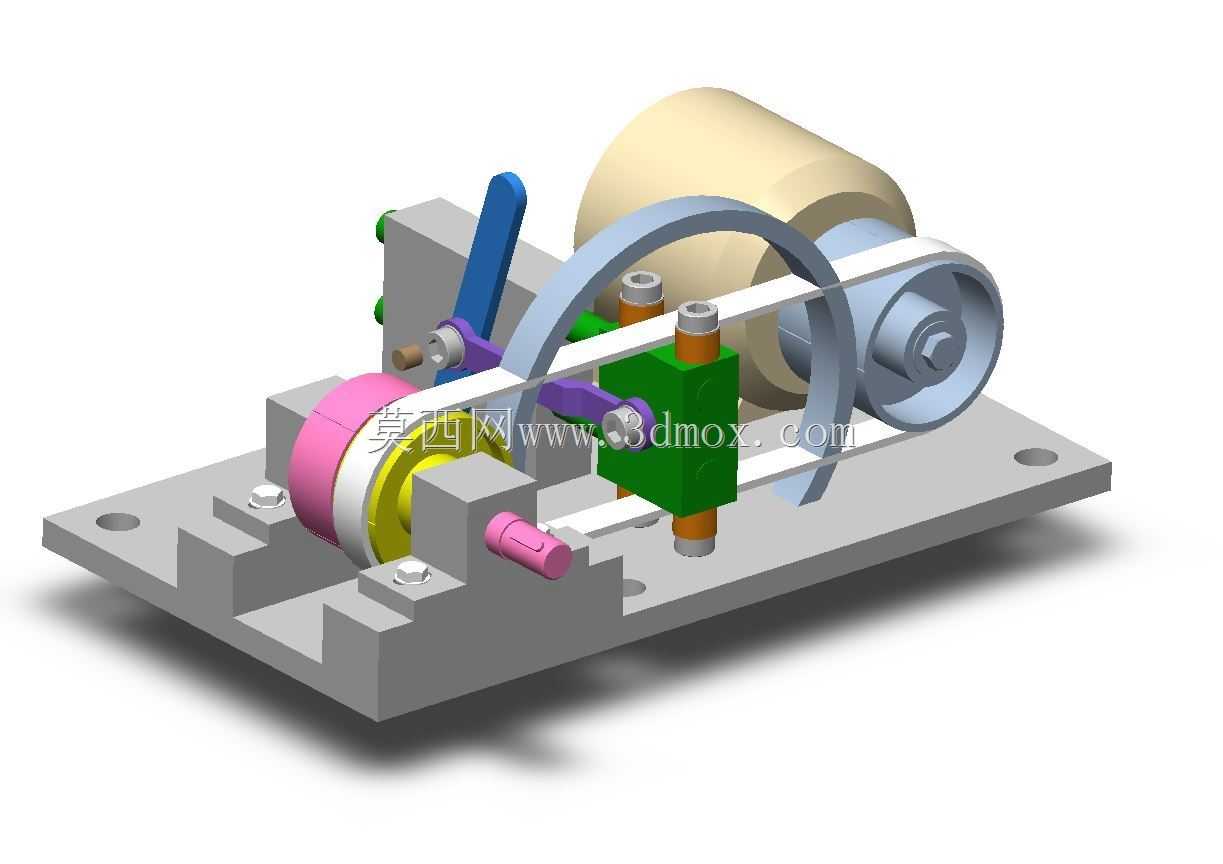

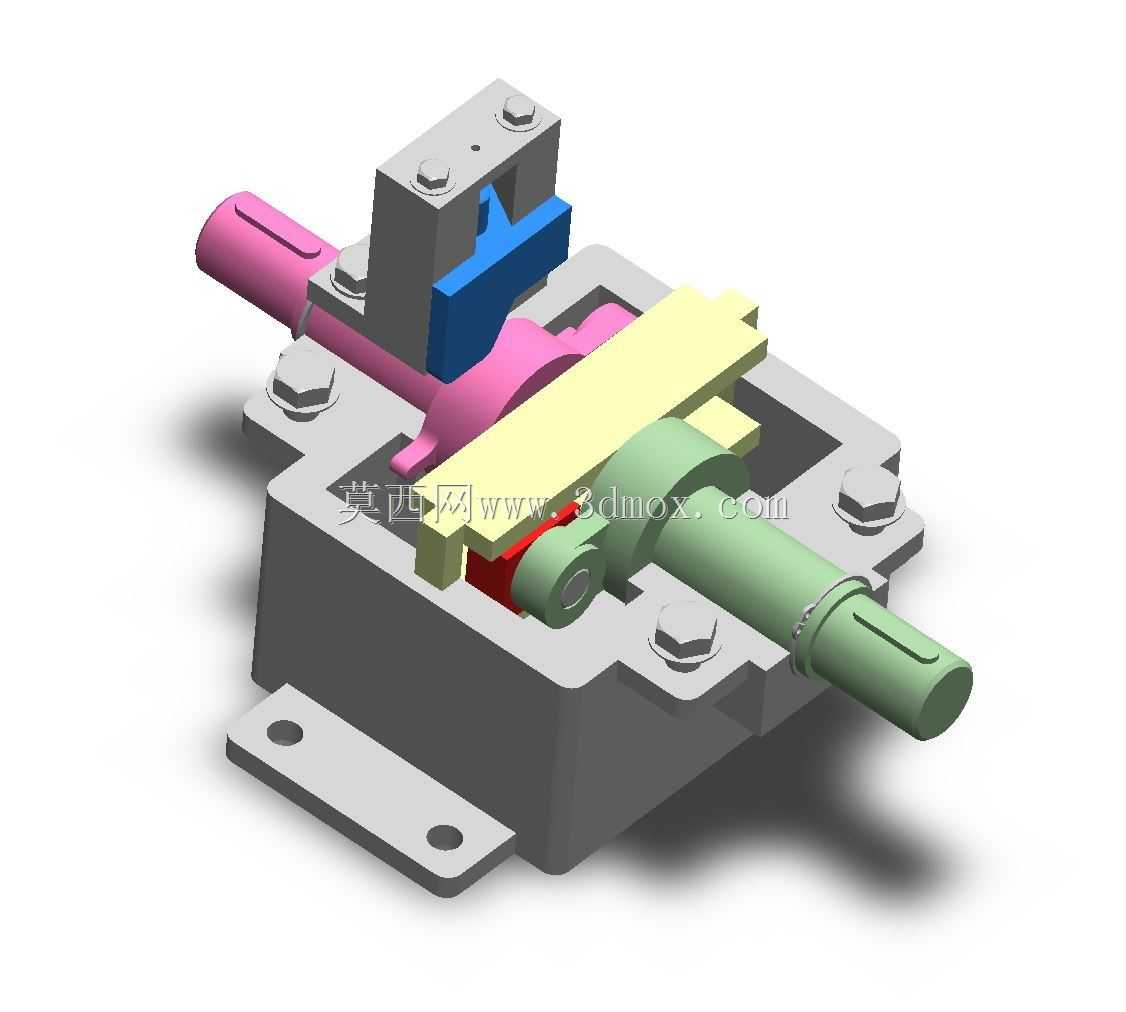

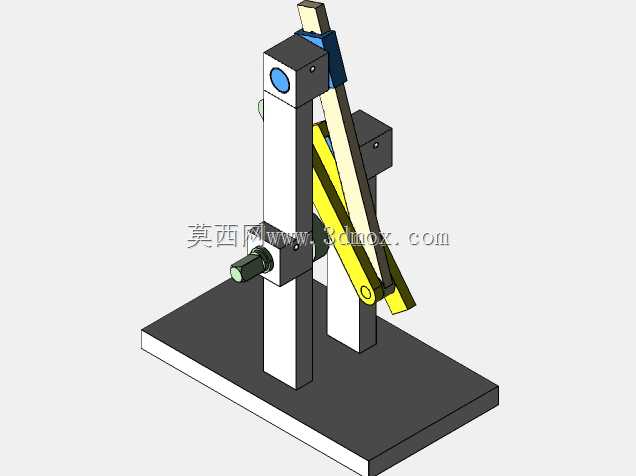

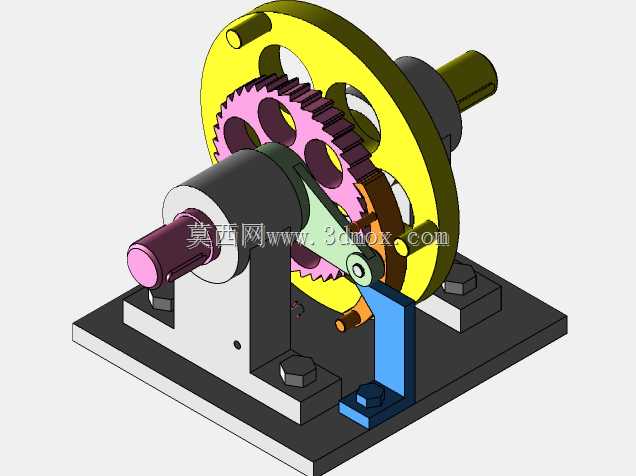

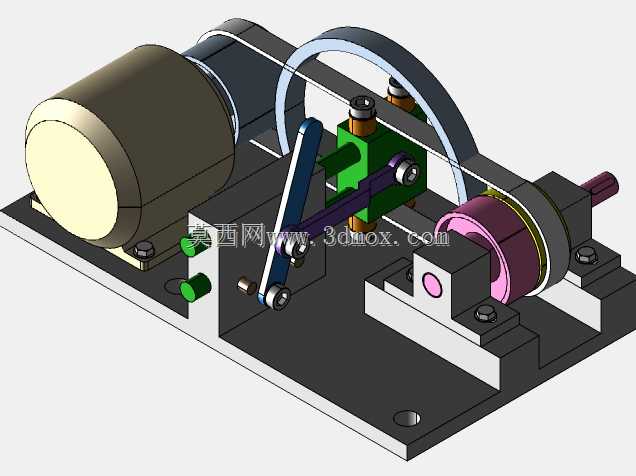

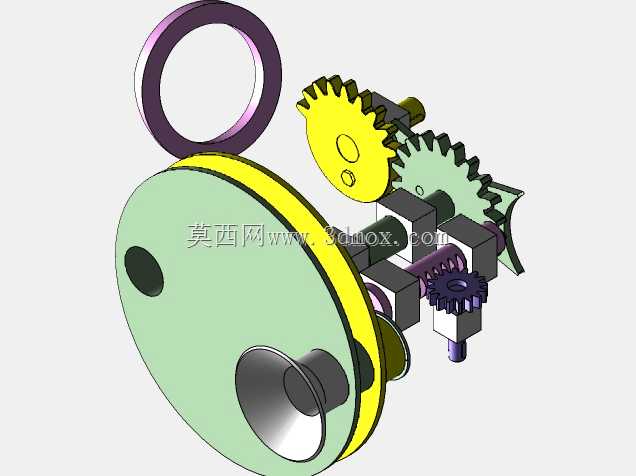

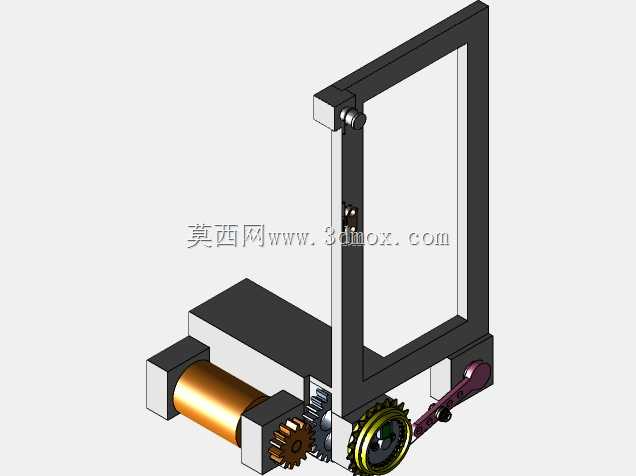

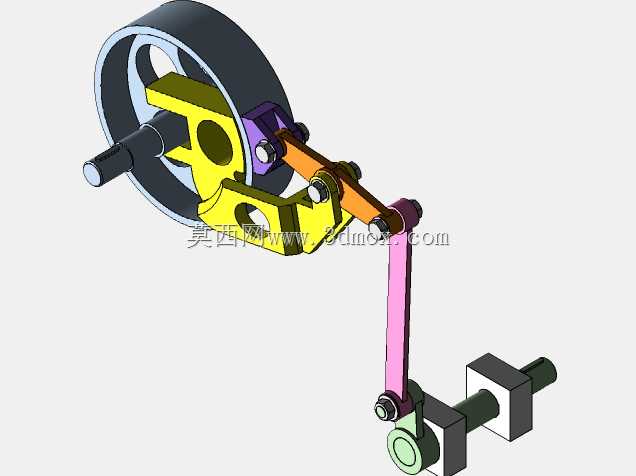

麦加尼莫斯曲柄传动教学演示机构

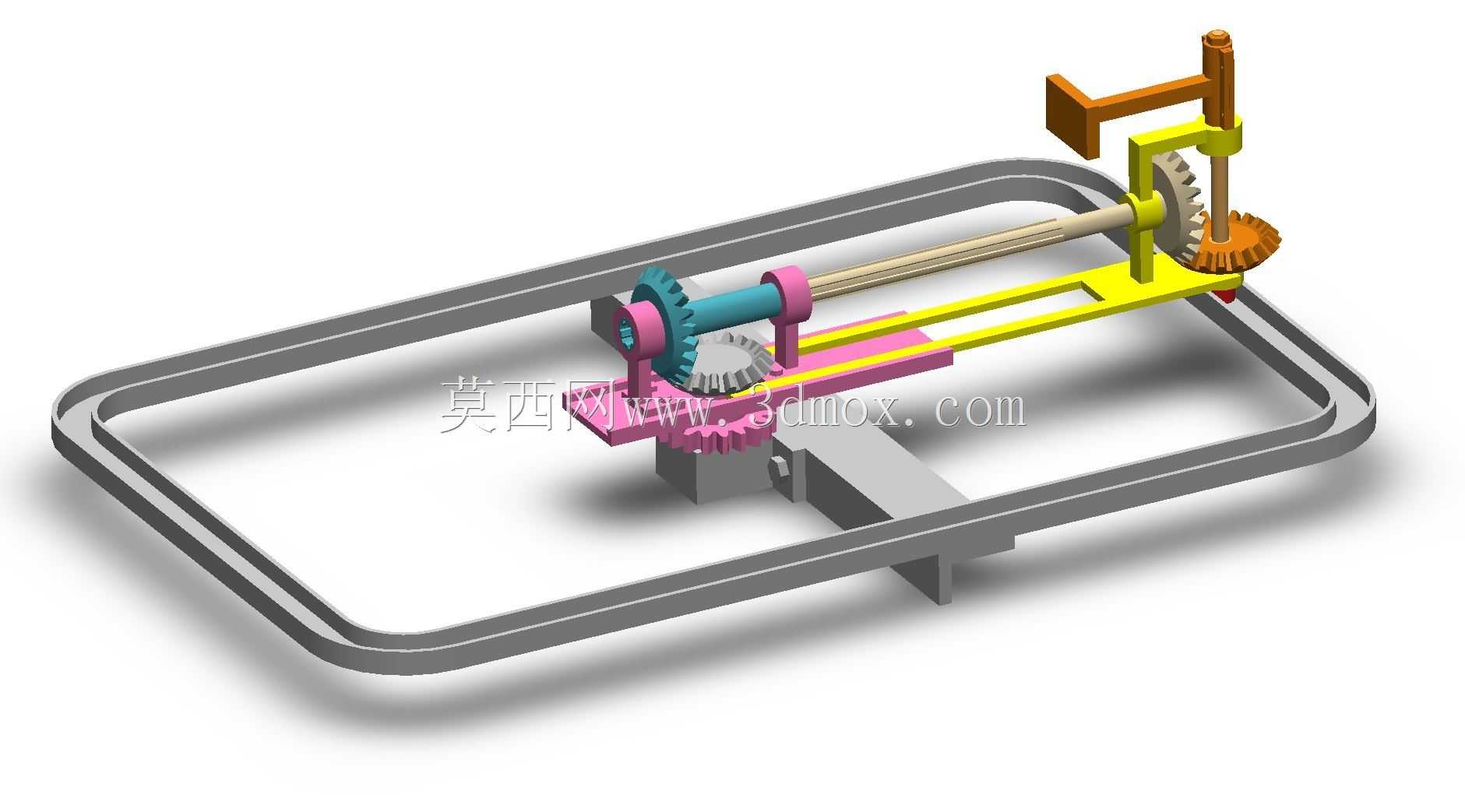

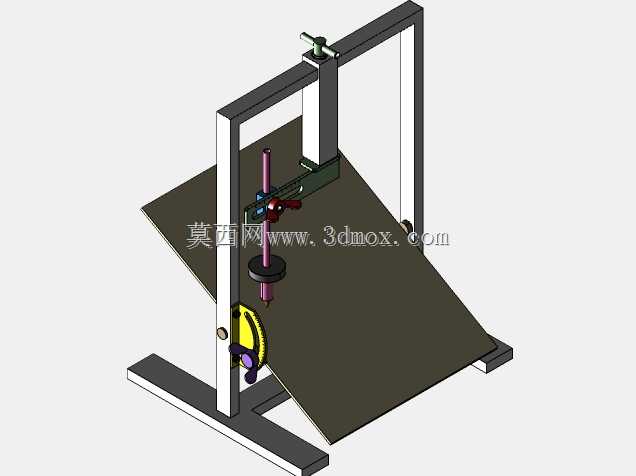

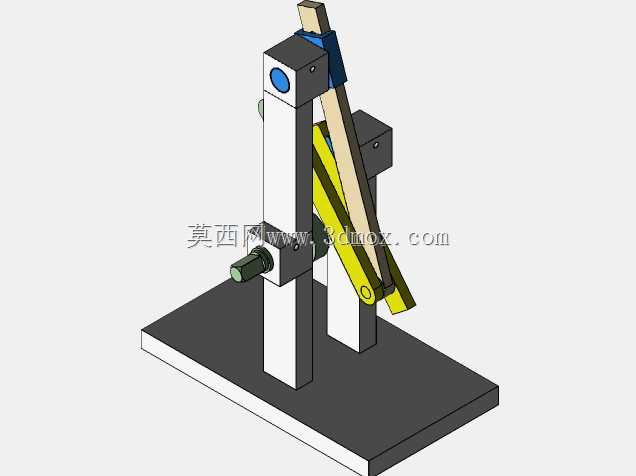

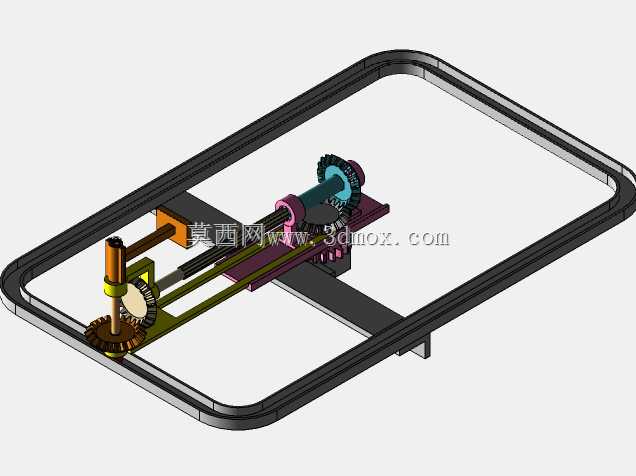

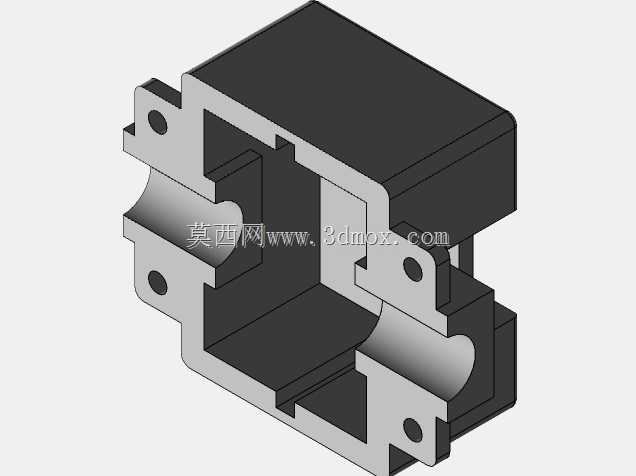

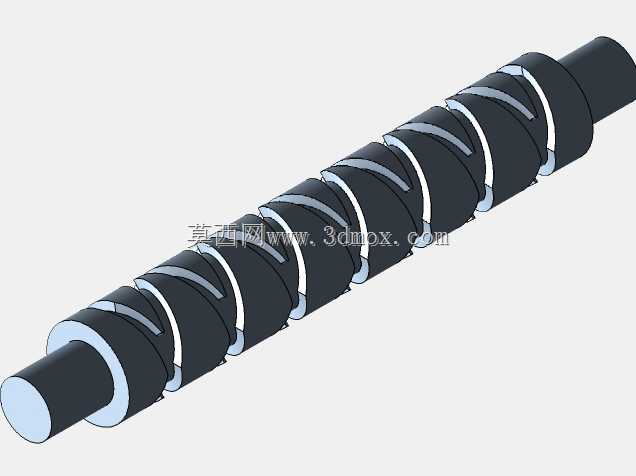

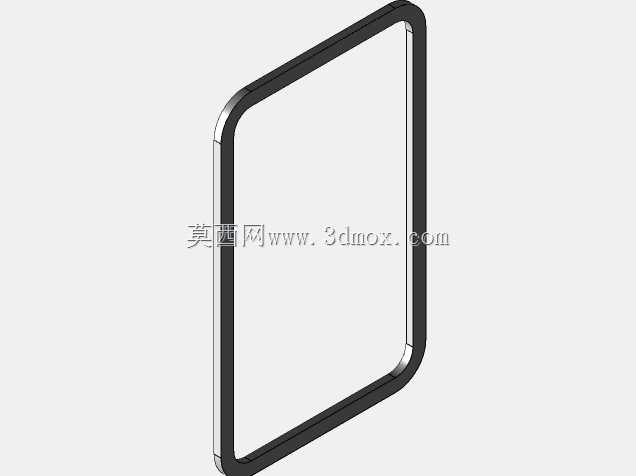

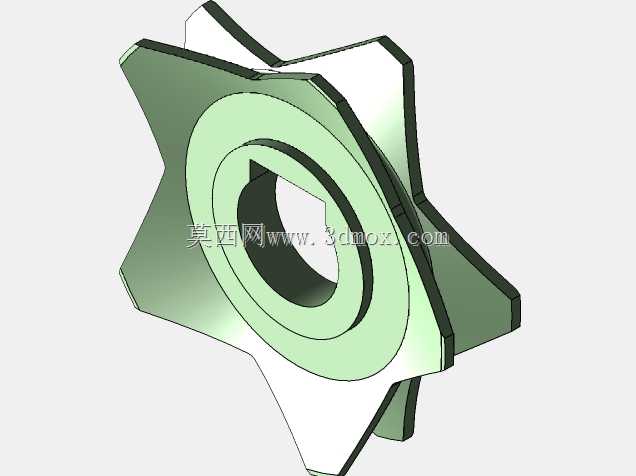

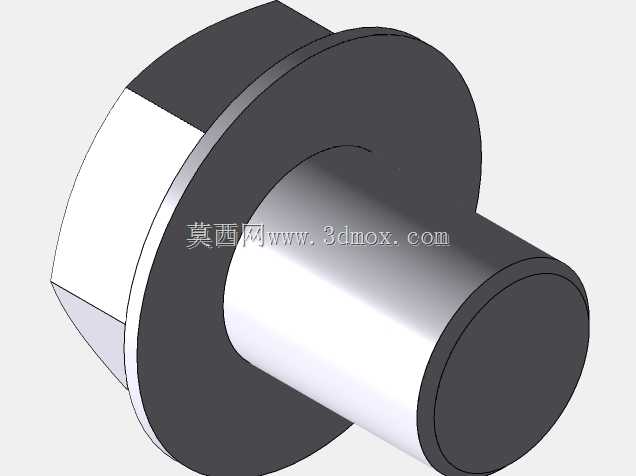

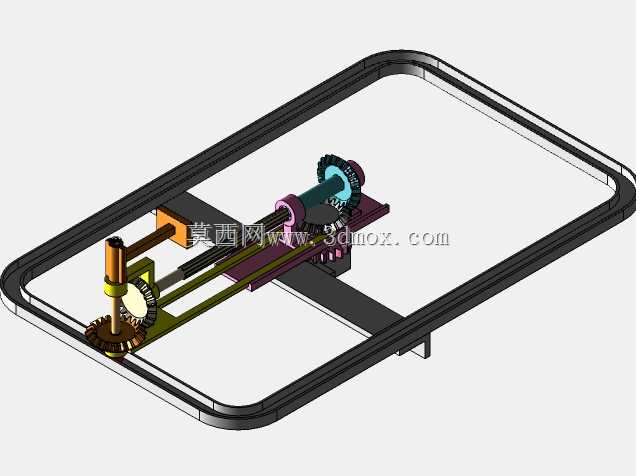

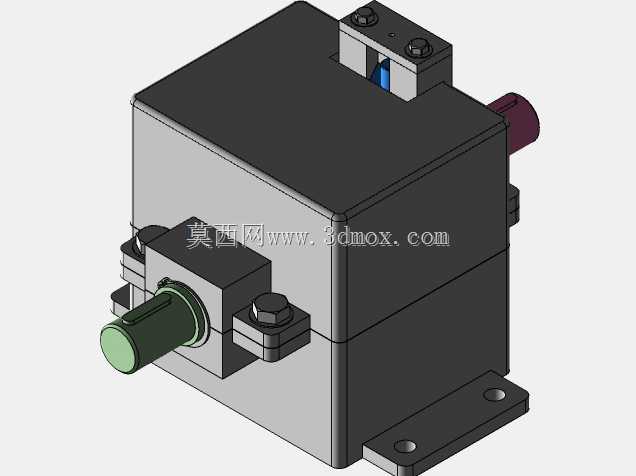

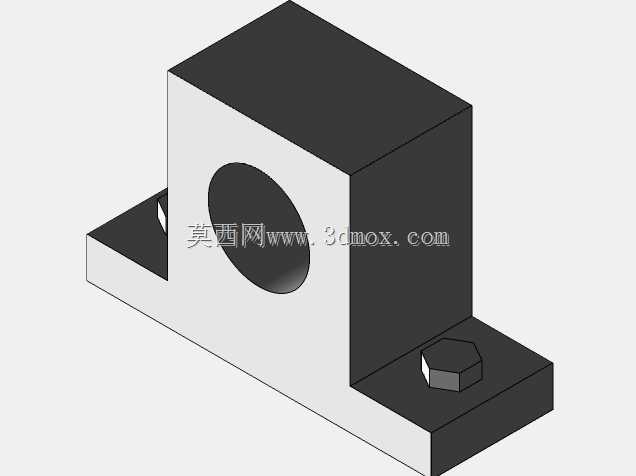

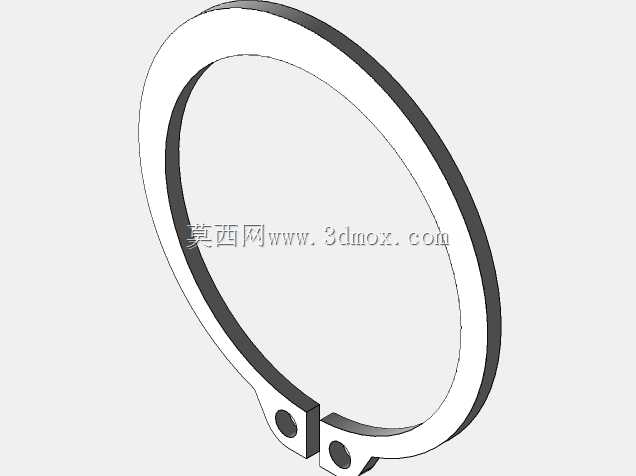

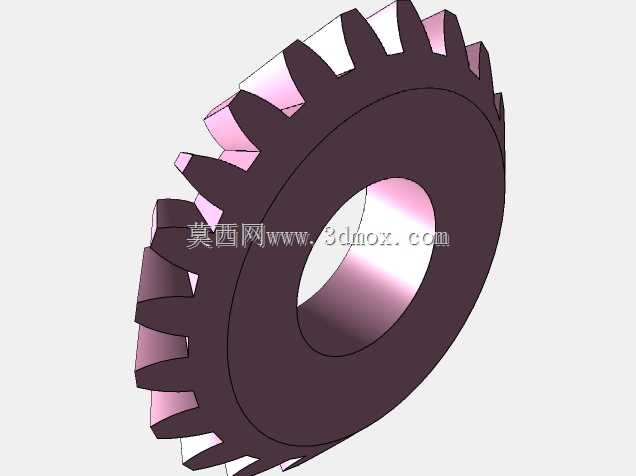

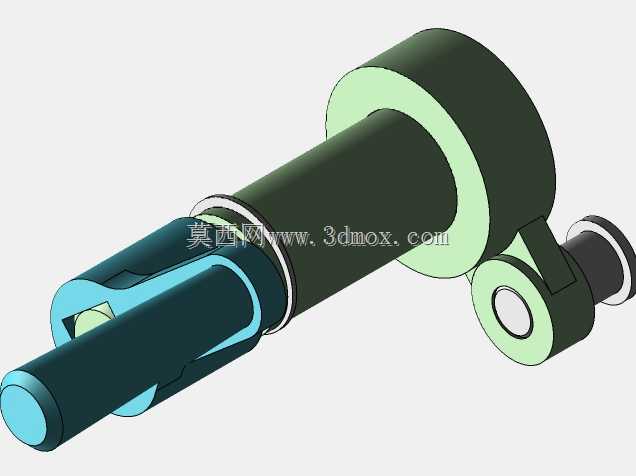

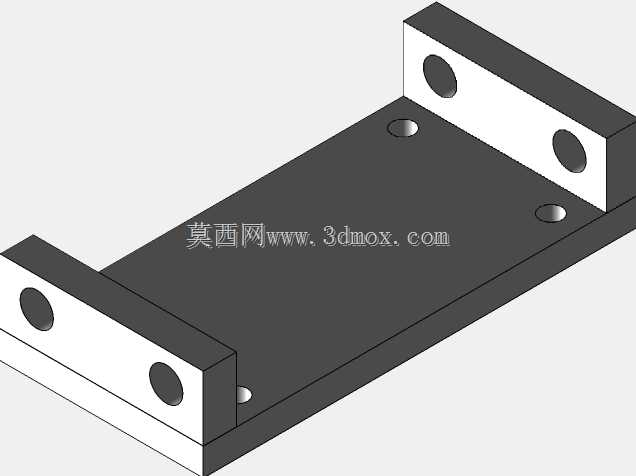

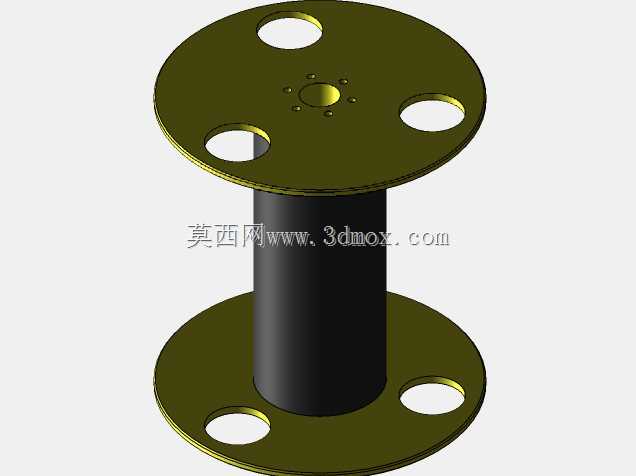

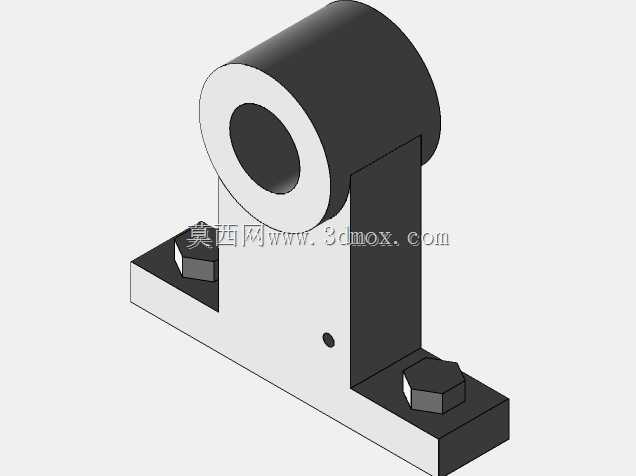

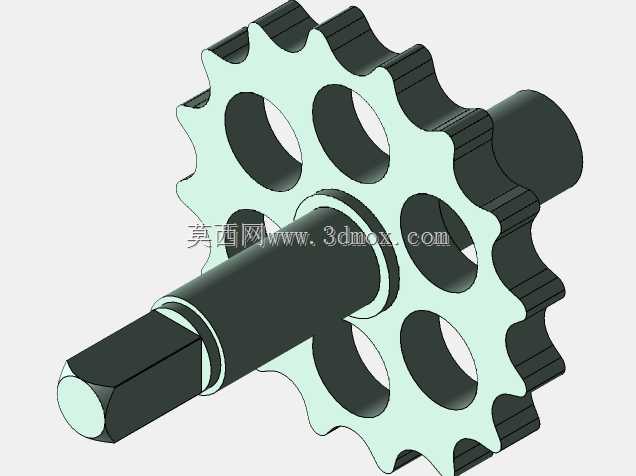

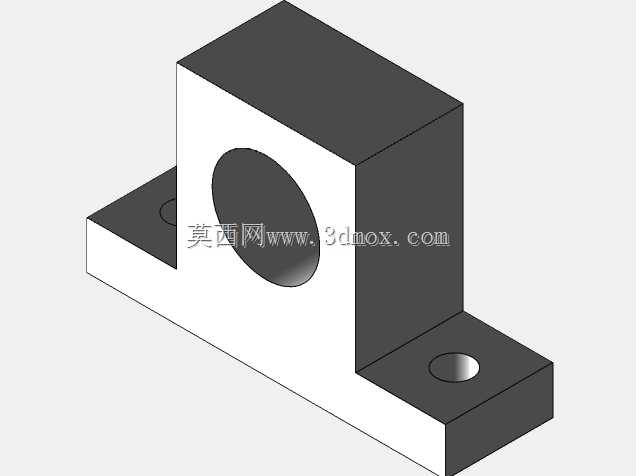

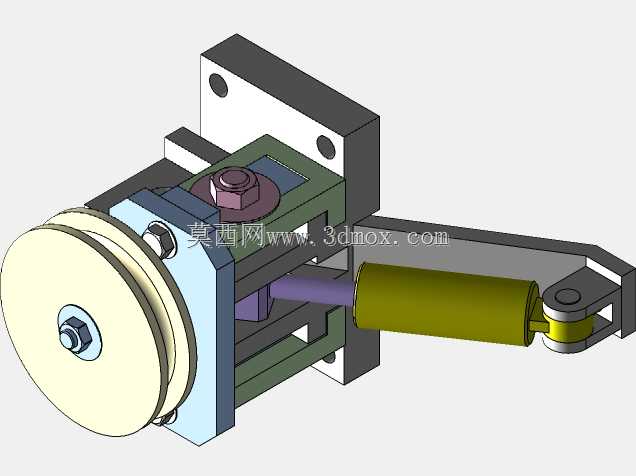

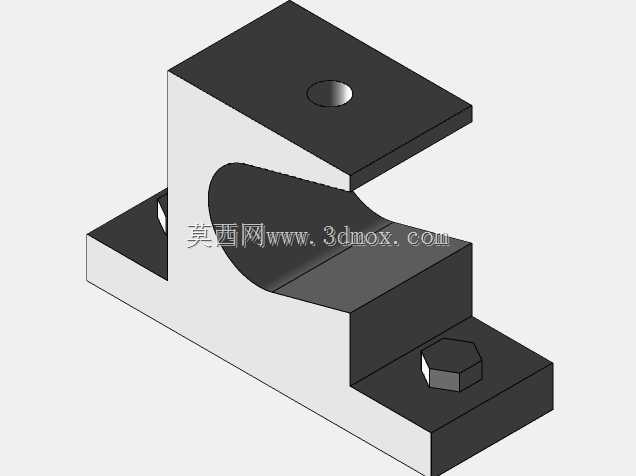

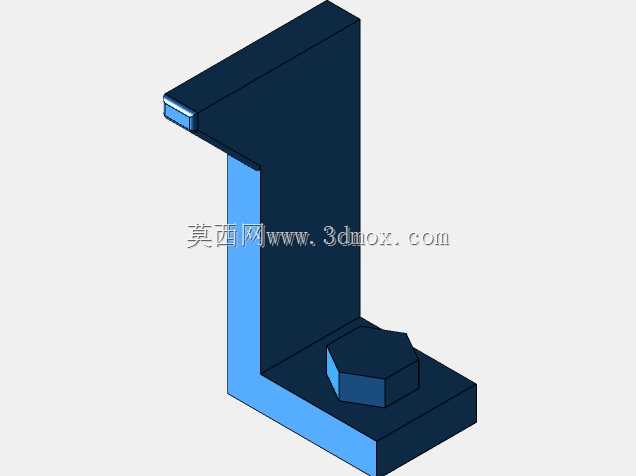

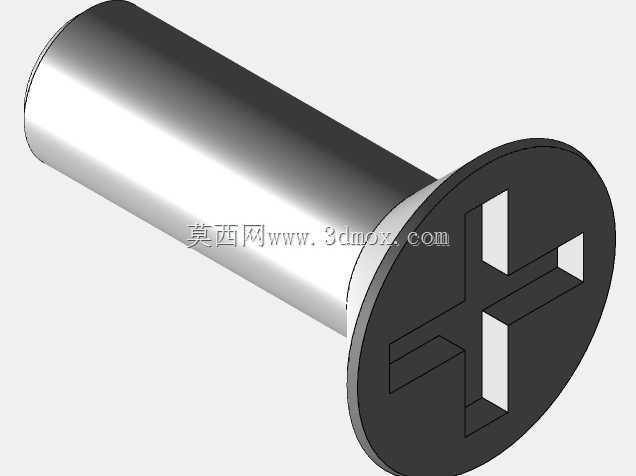

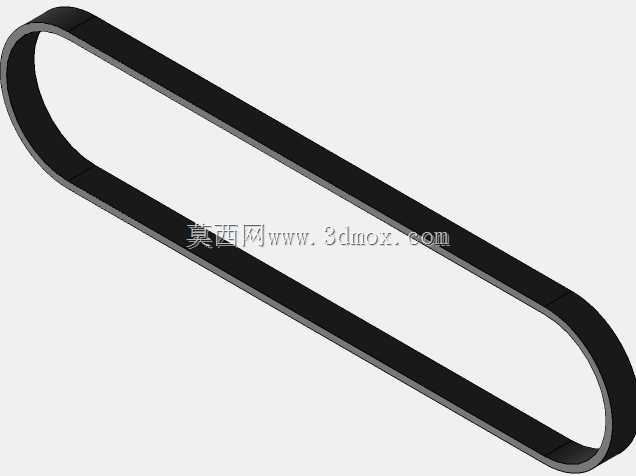

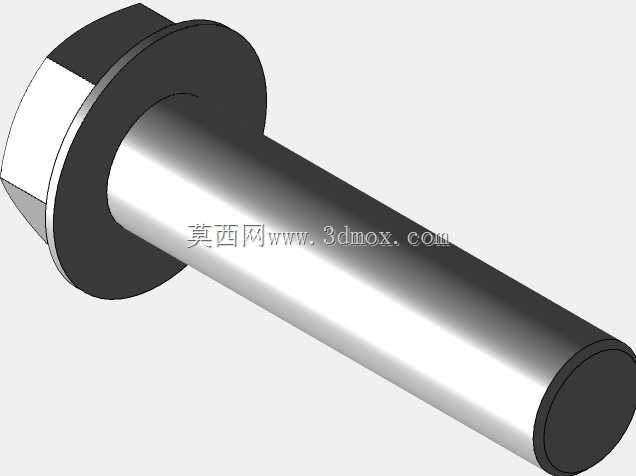

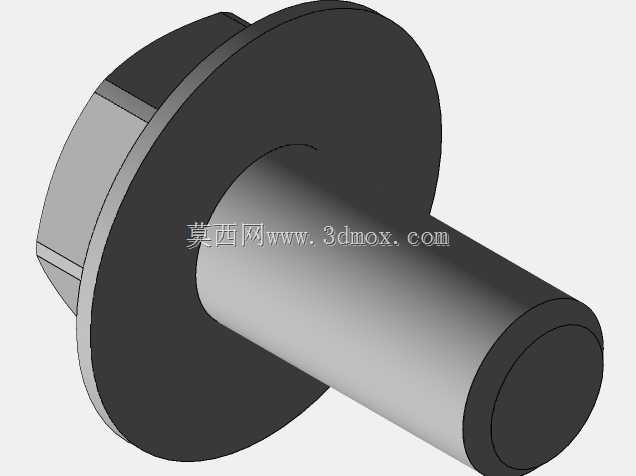

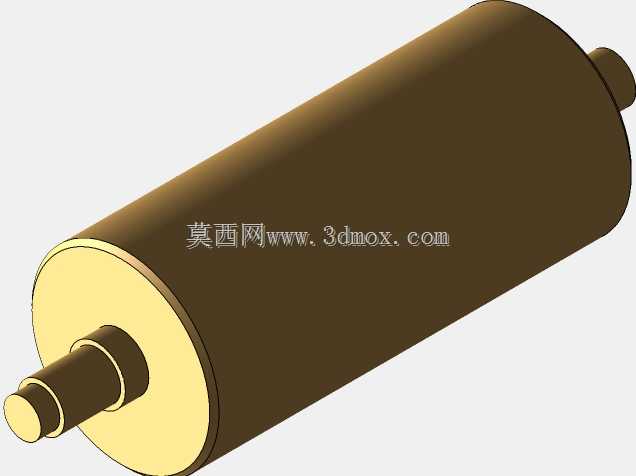

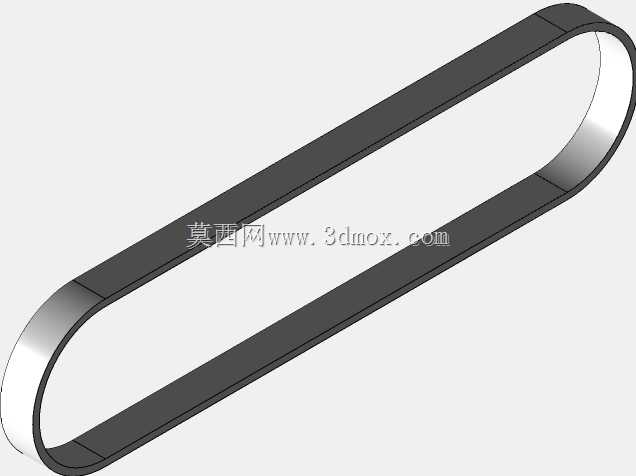

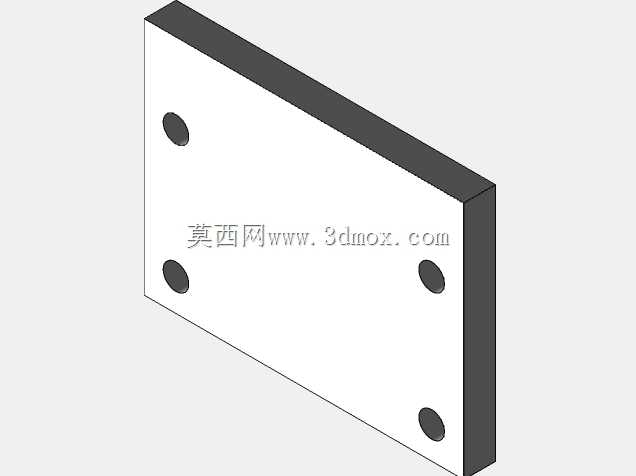

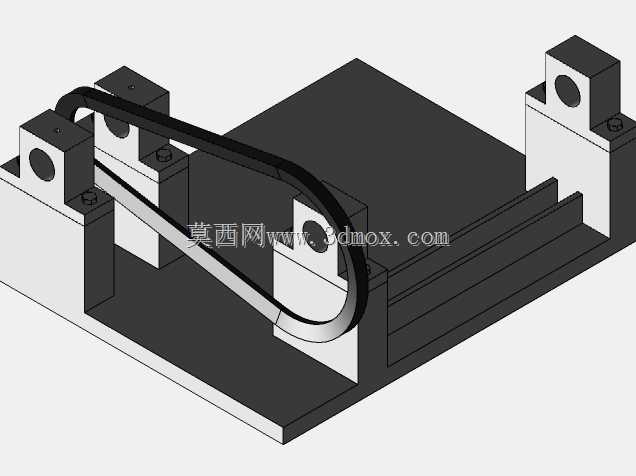

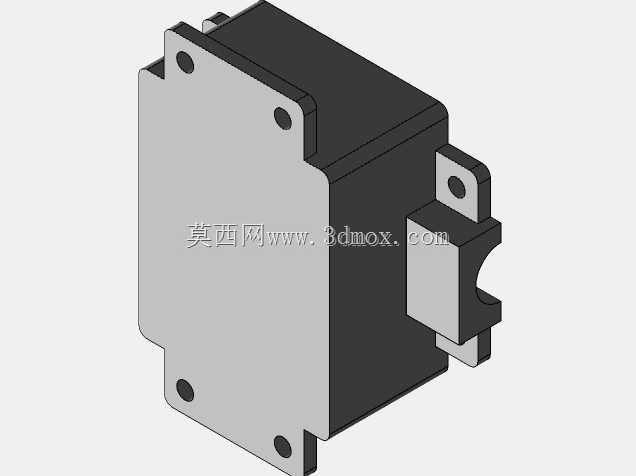

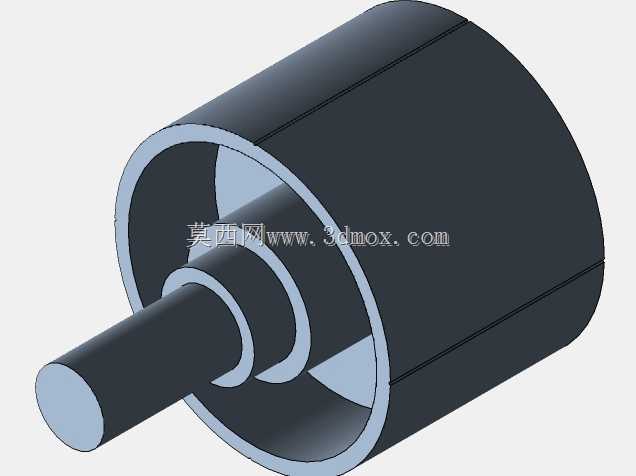

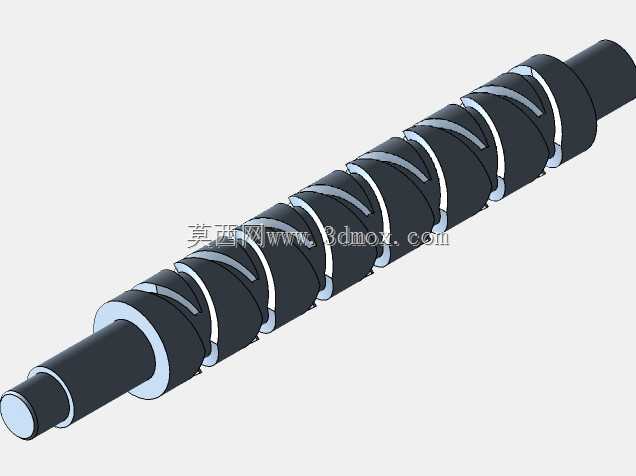

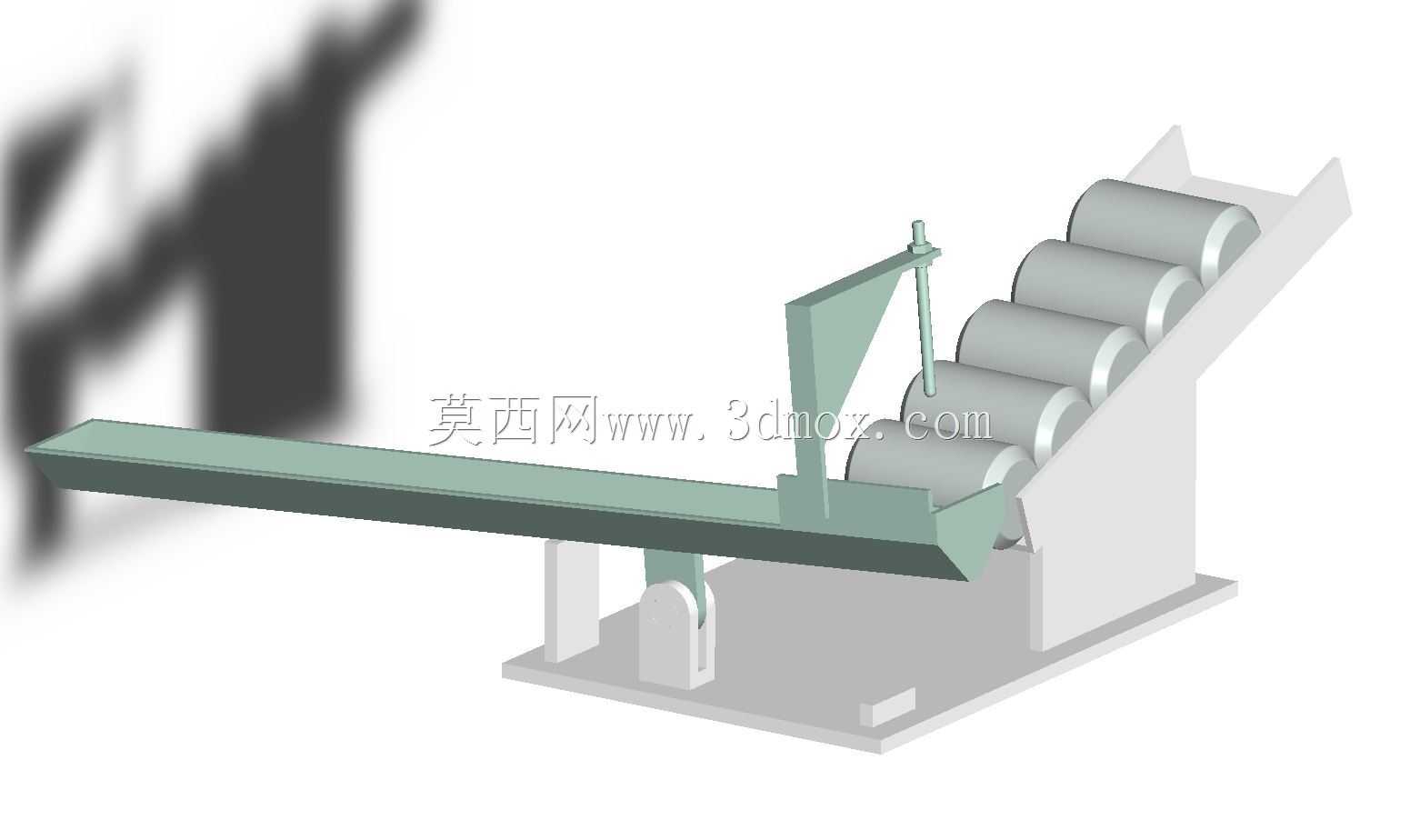

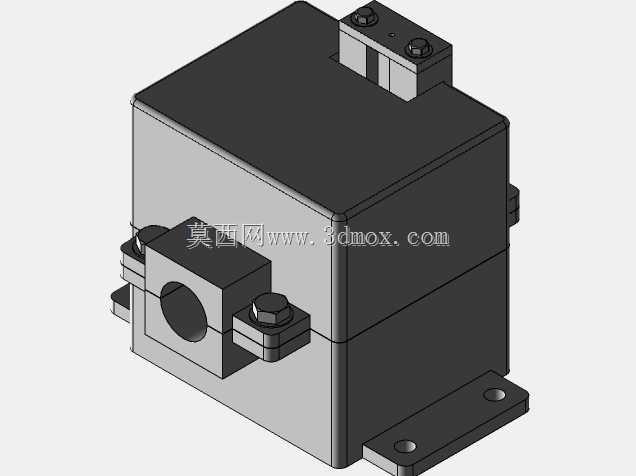

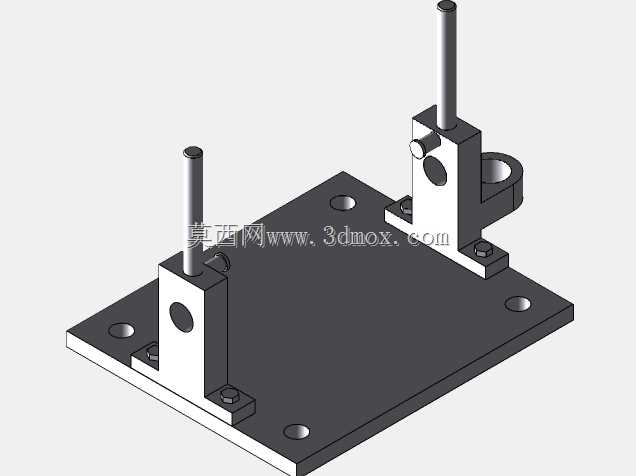

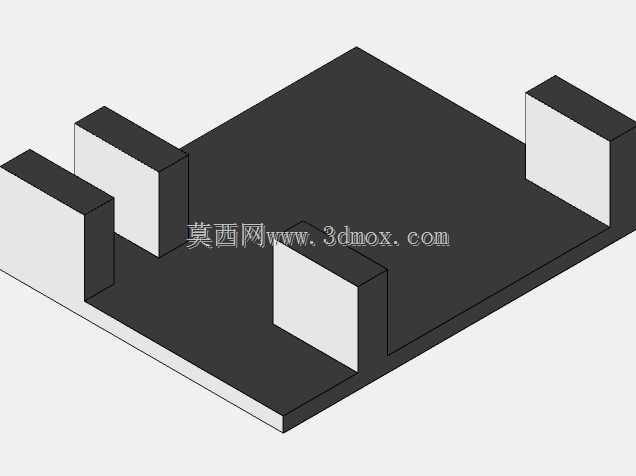

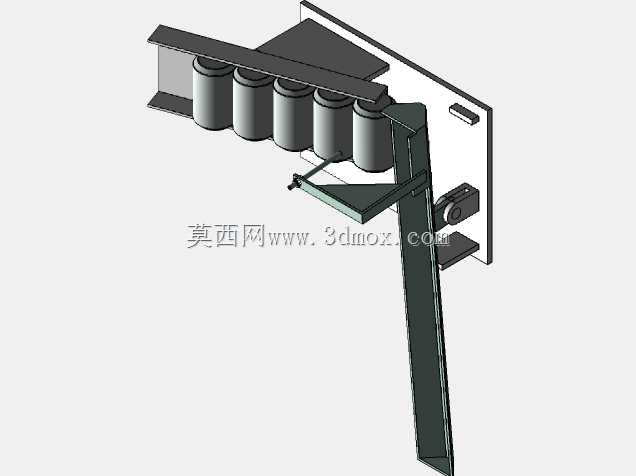

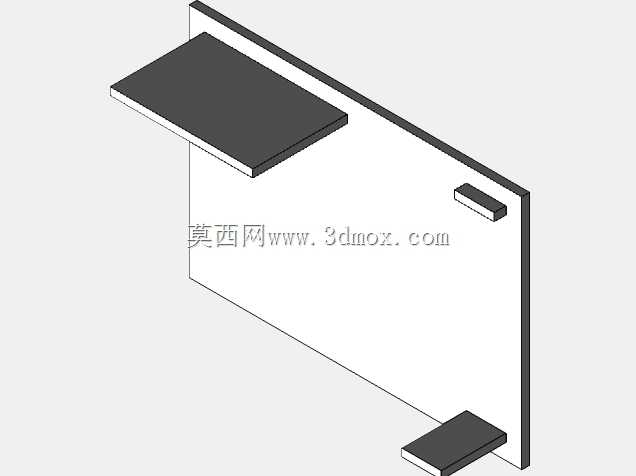

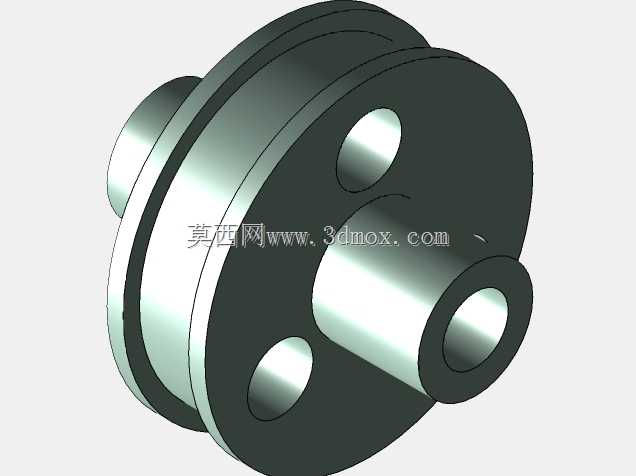

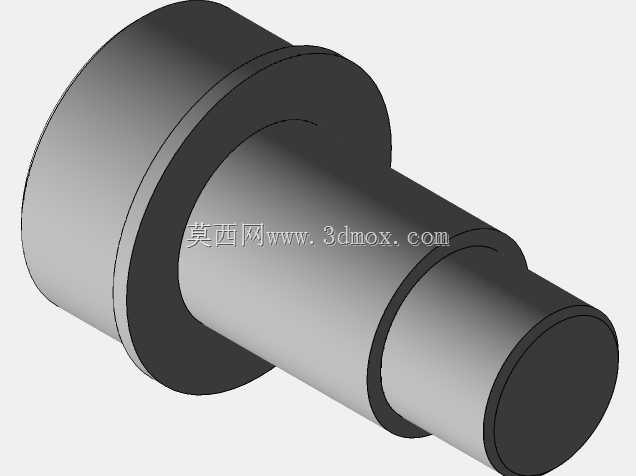

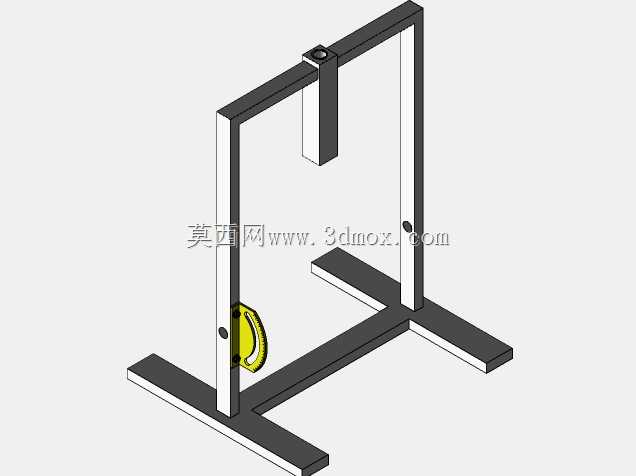

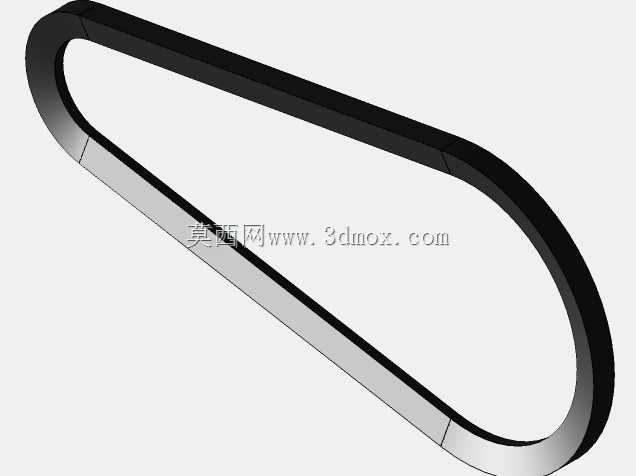

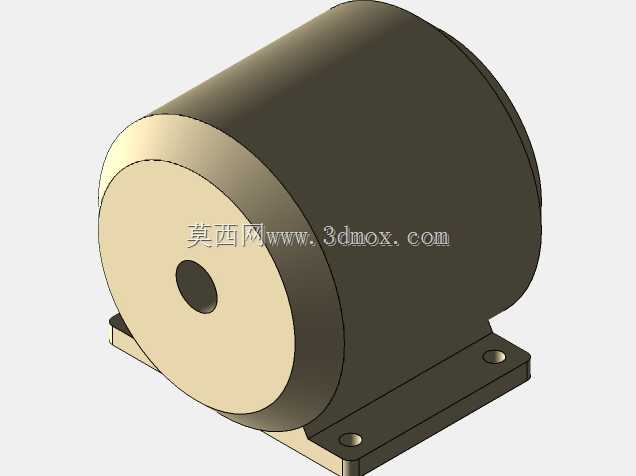

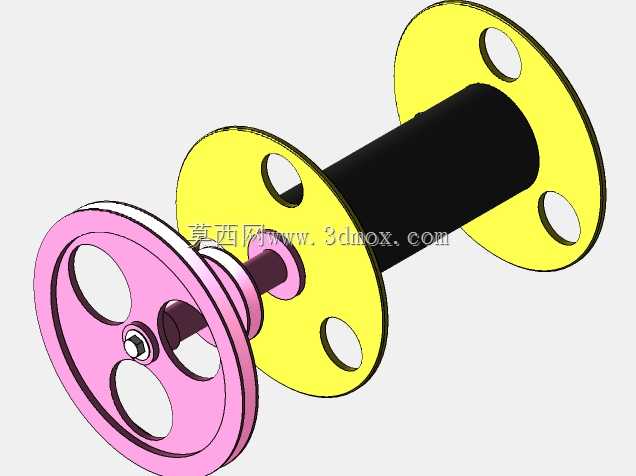

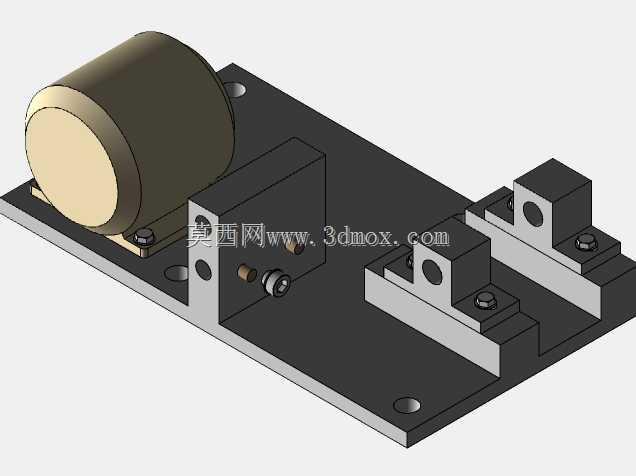

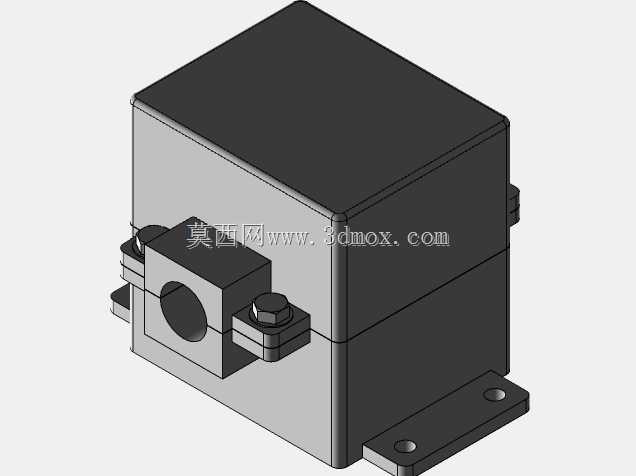

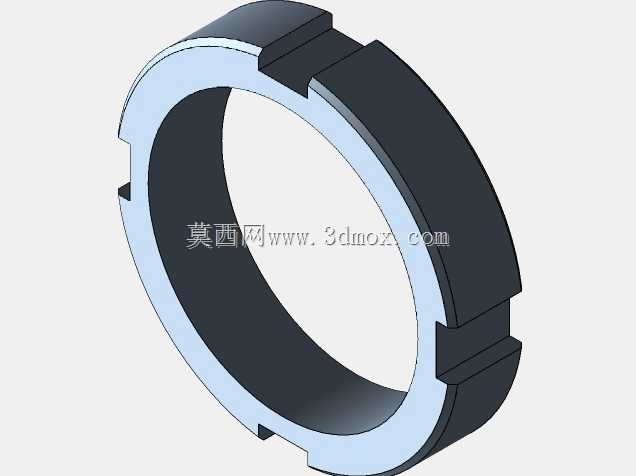

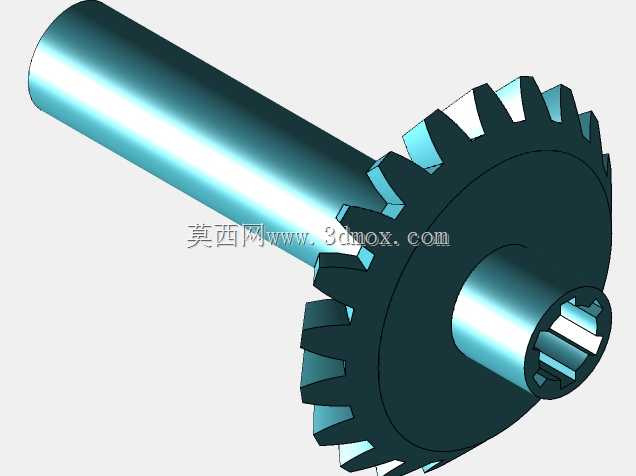

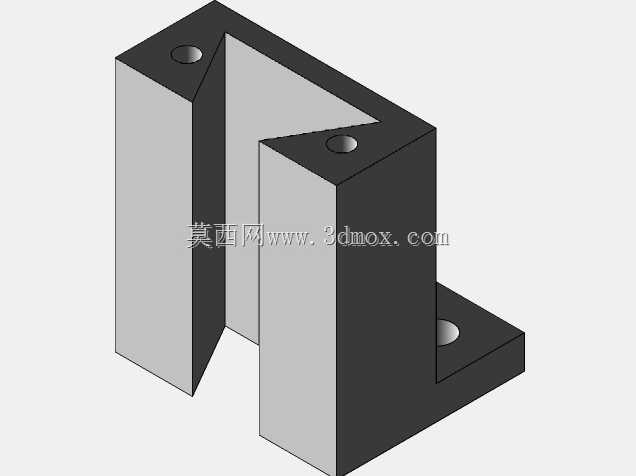

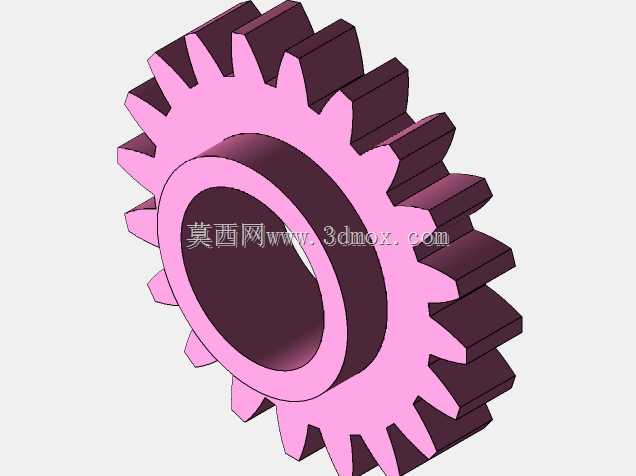

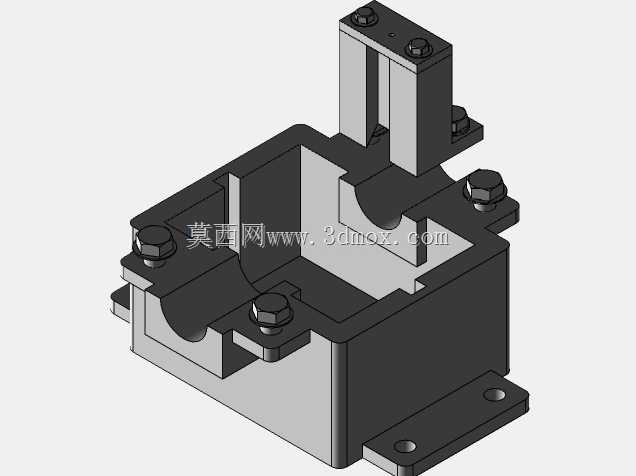

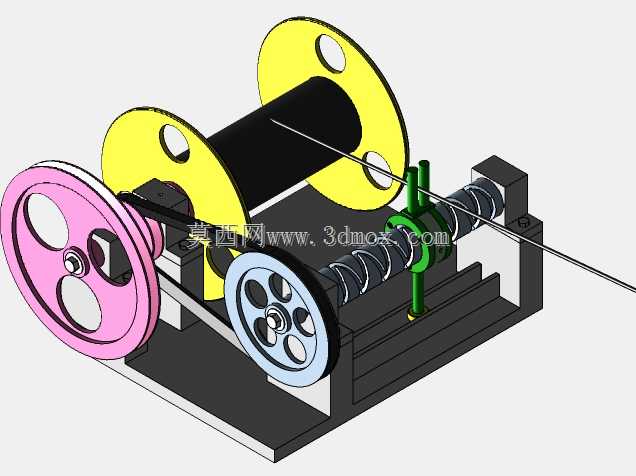

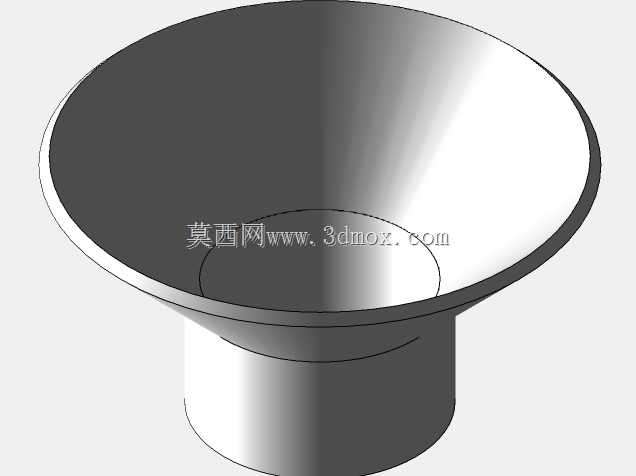

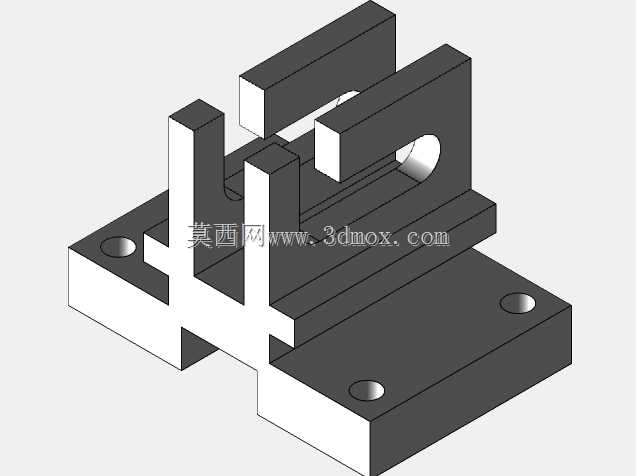

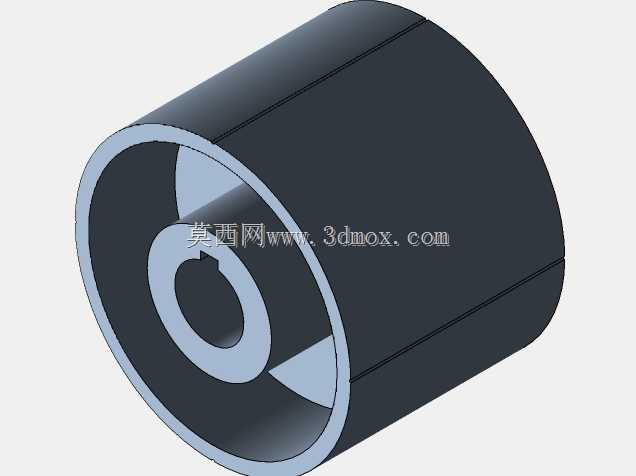

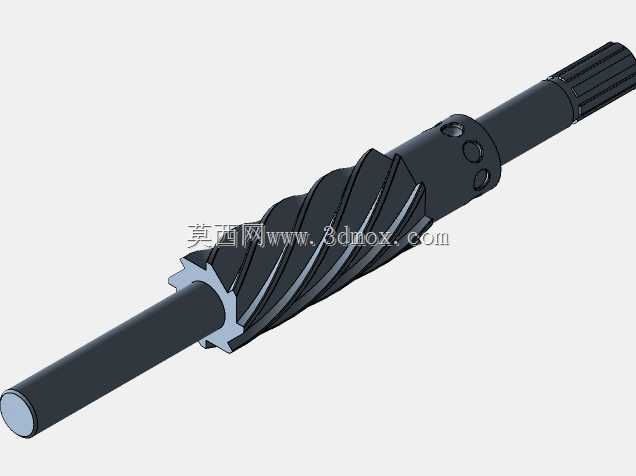

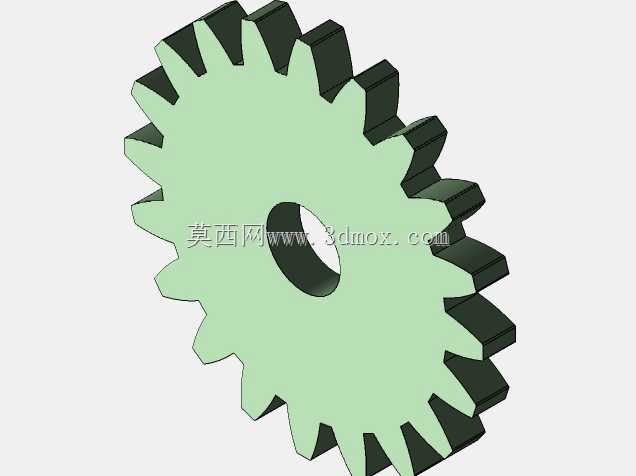

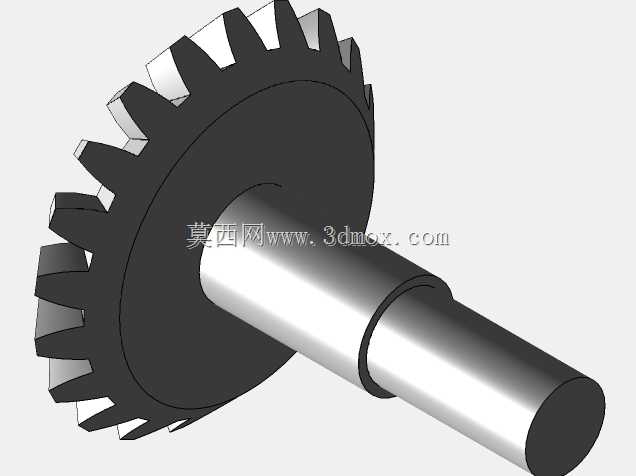

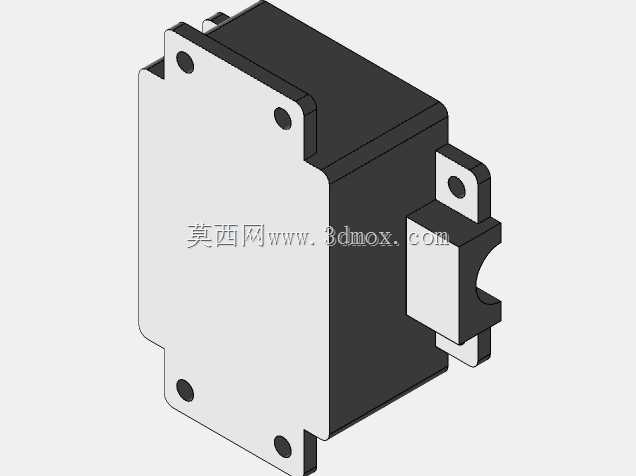

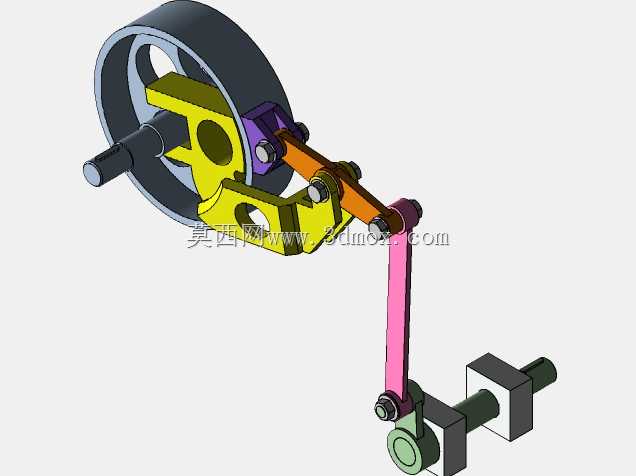

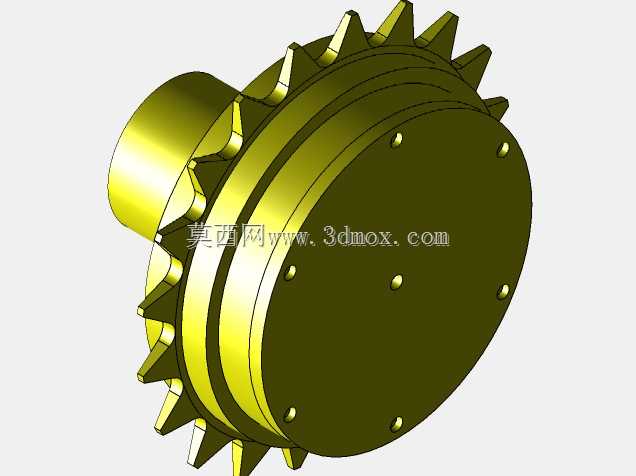

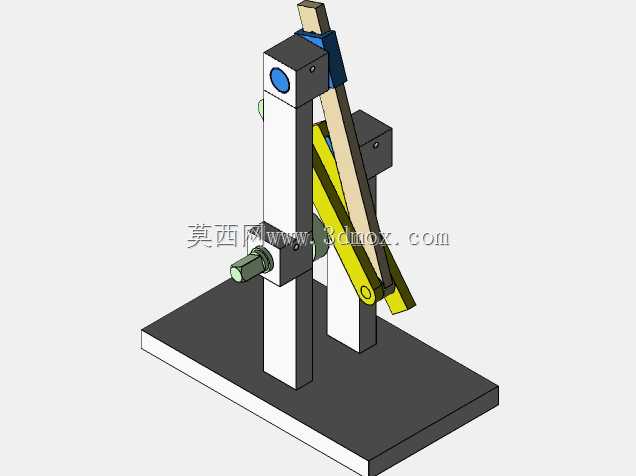

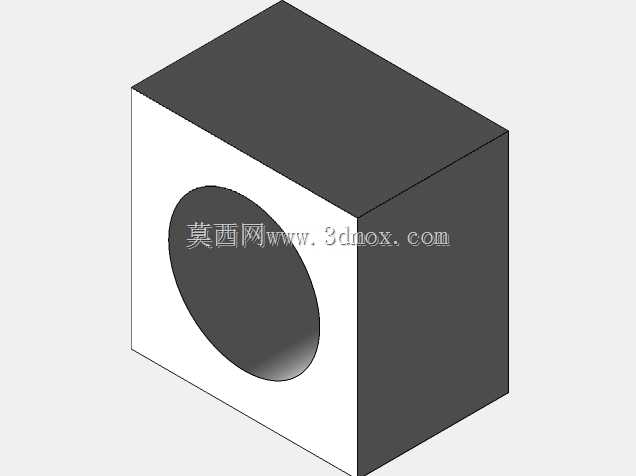

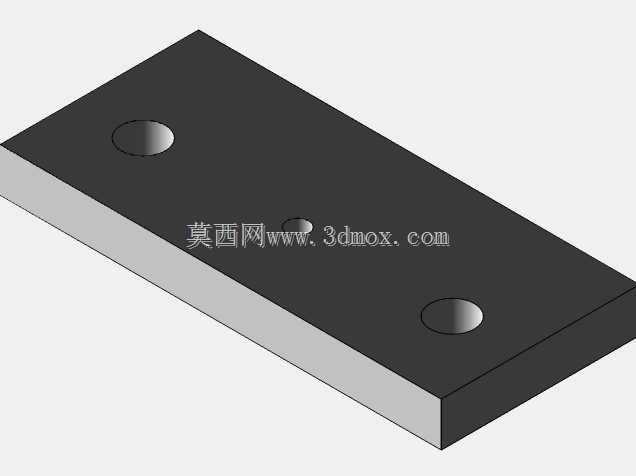

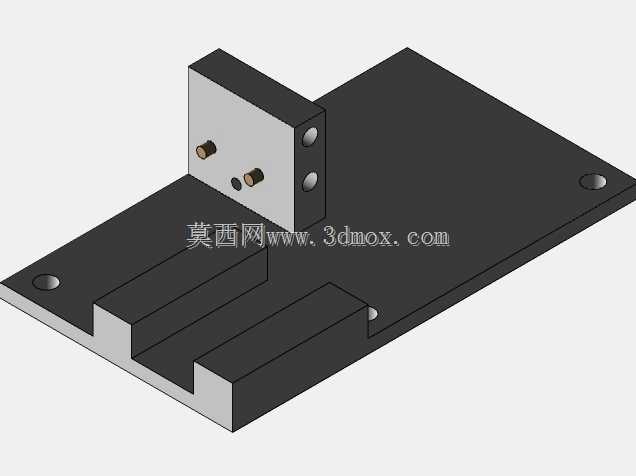

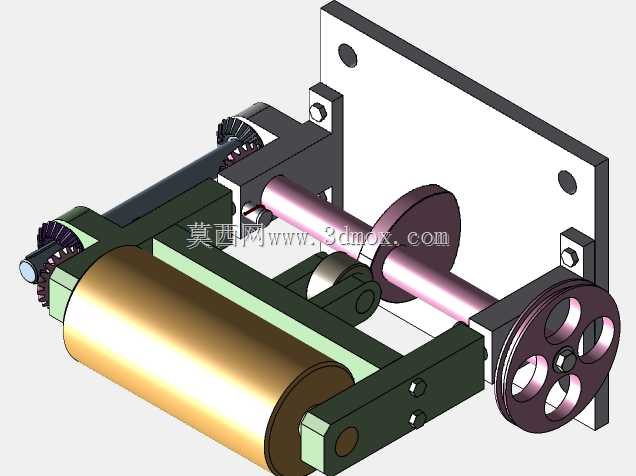

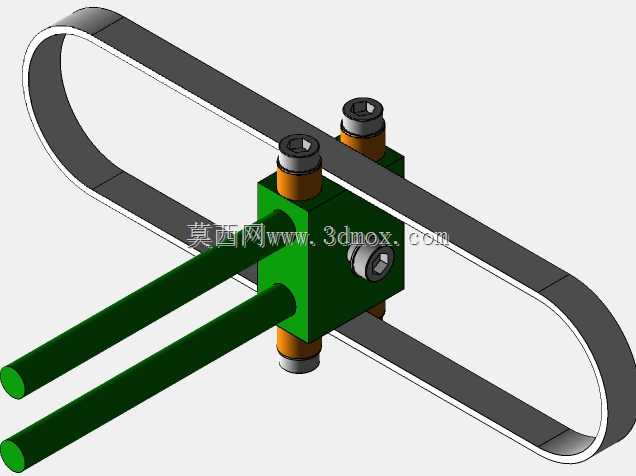

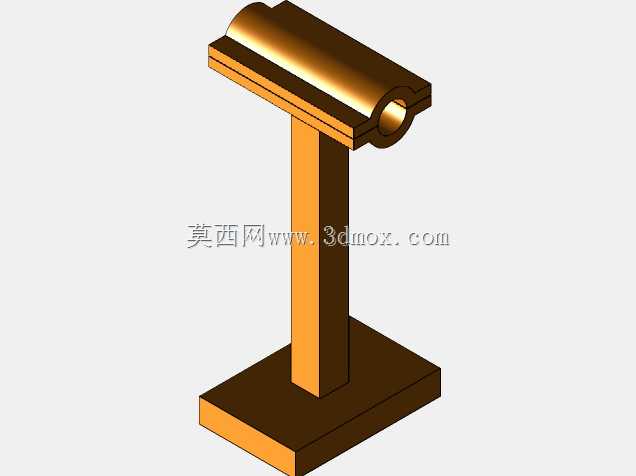

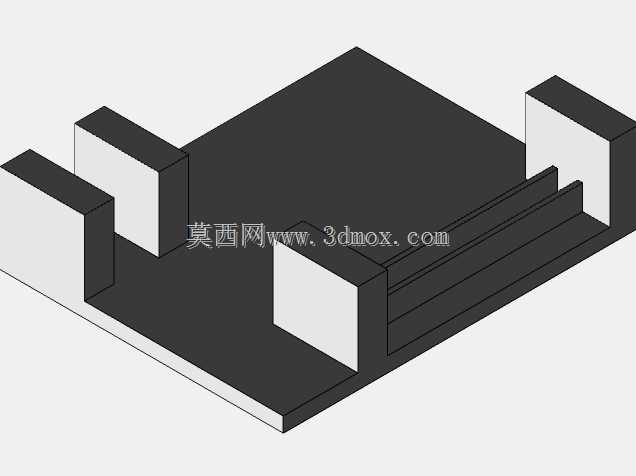

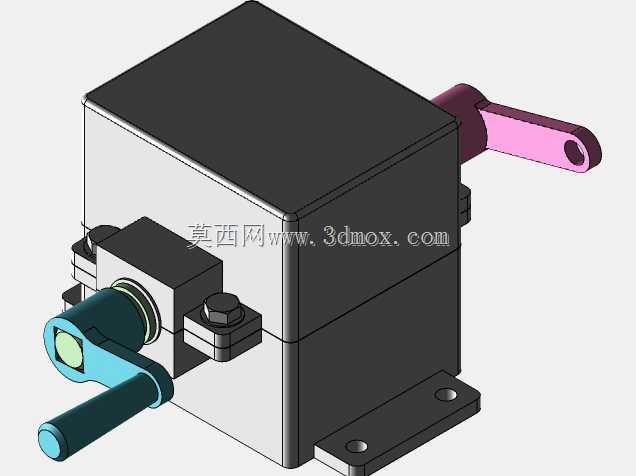

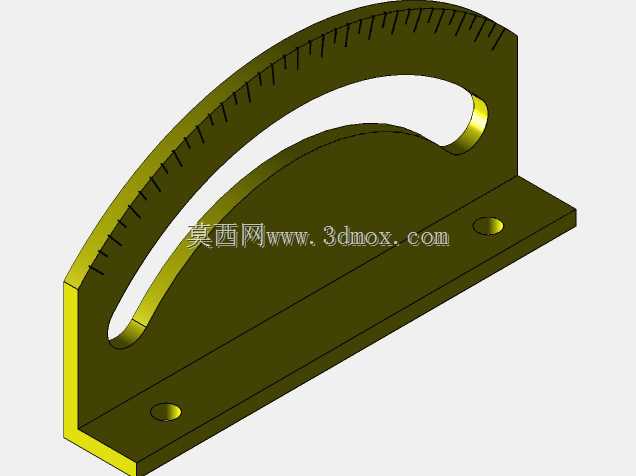

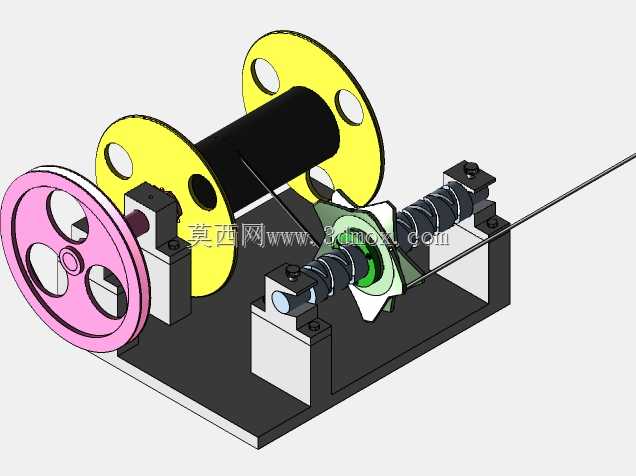

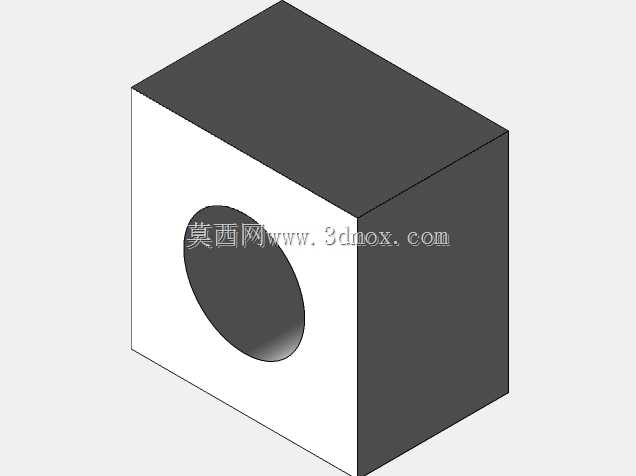

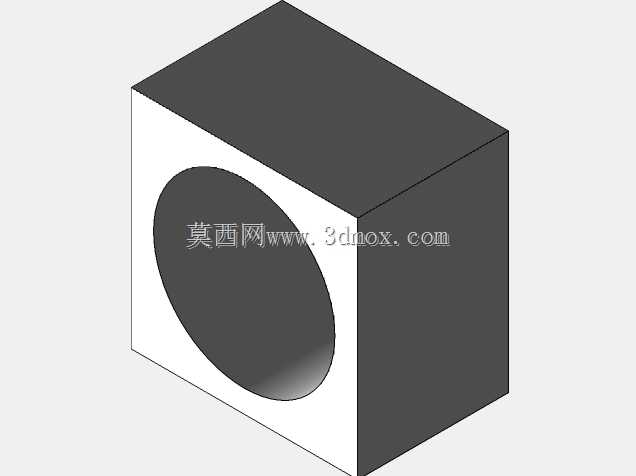

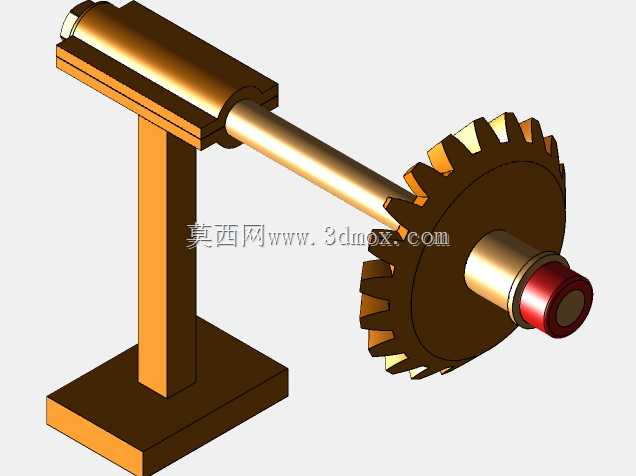

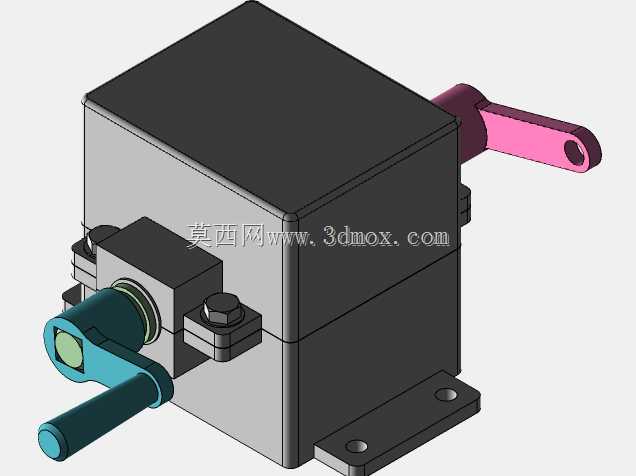

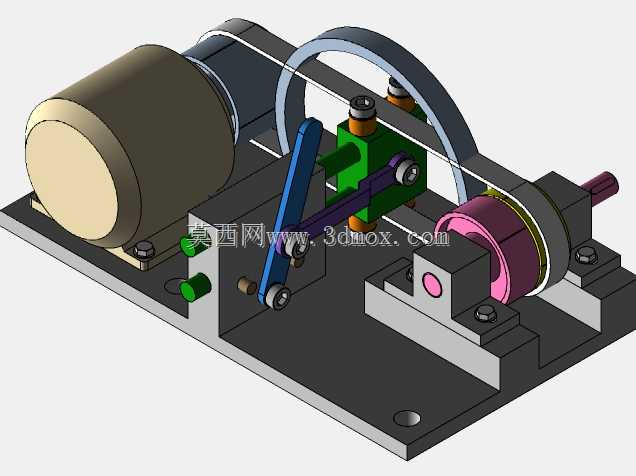

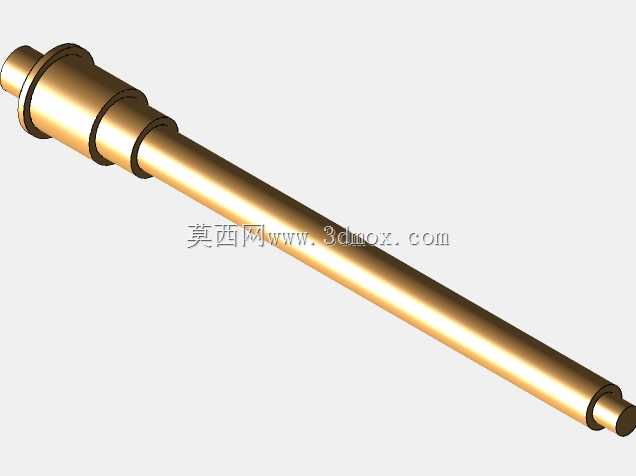

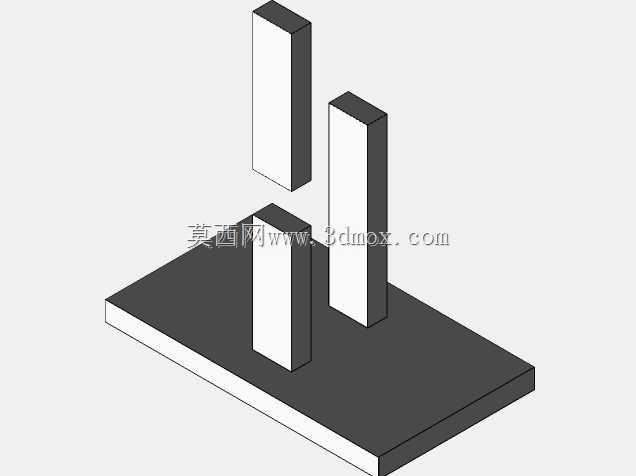

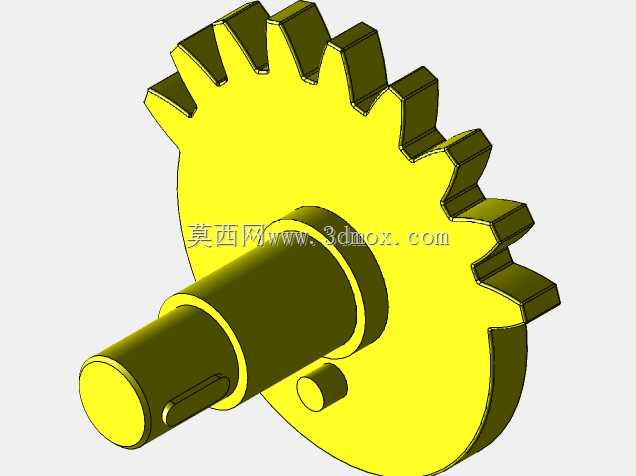

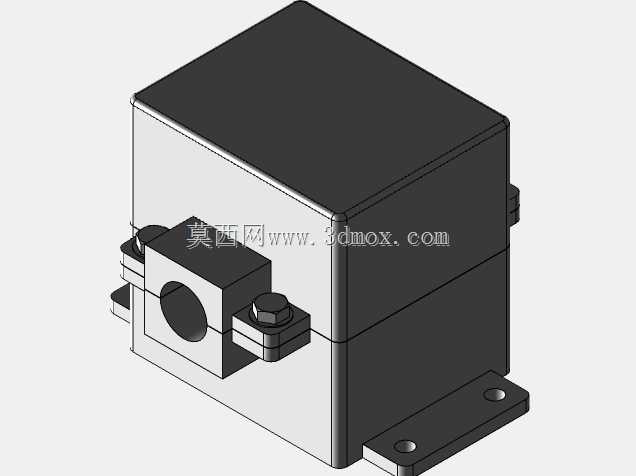

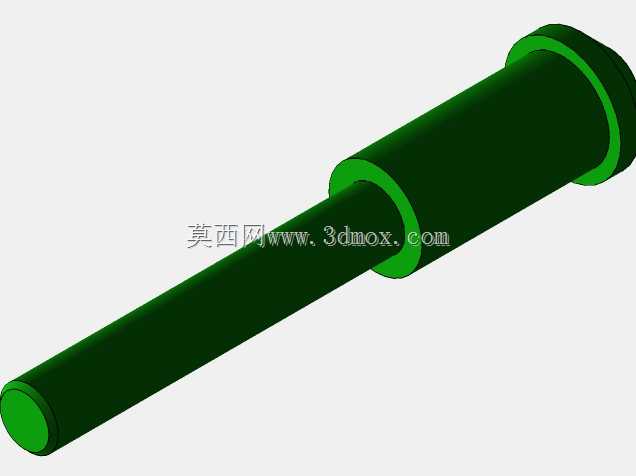

　　这套传动演示机构的核心设计目标，是直观展示旋转运动到往复直线运动的转换逻辑，常被用于职业院校机械原理课堂、企业新员工结构认知培训场景，也可作为小型自动化设备往复驱动单元的原理验证载体。从安装边界来看，整套机构采用一体化平板式安装底座，底座预留4个沉头固定孔，可直接通过内六角螺栓固定在标准铝型材实验台架或设备安装基板上，整体安装占用空间紧凑，不需要额外预留过大的操作维护空间，底座平面的平面度公差控制在0.1mm以内，保证各运动部件安装后不会出现偏载卡滞问题。动力输入侧采用卧式安装的驱动单元，通过带轮传动将动力传递至主轴，带传动的设计一方面可以实现一定的减速比匹配，降低输出转速提升输出扭矩，另一方面带传动本身具备过载打滑的特性，

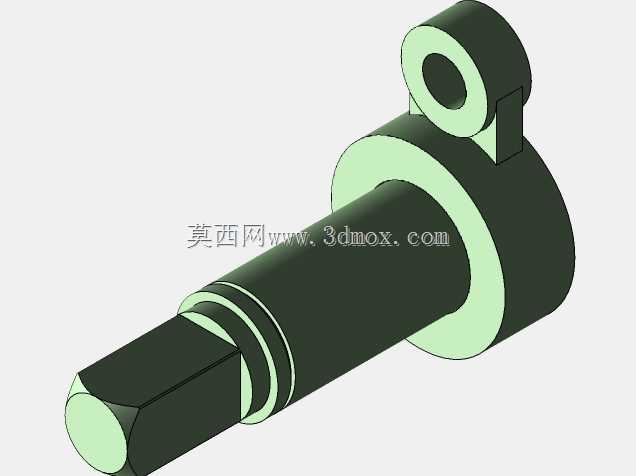

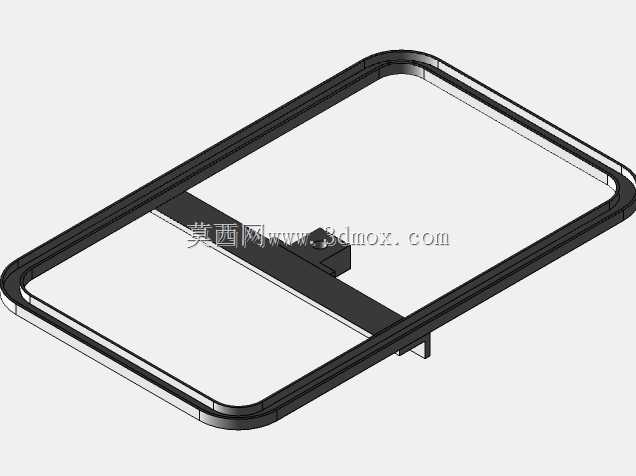

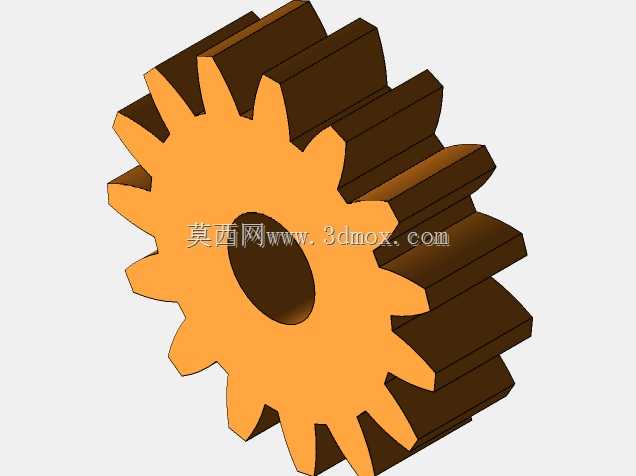

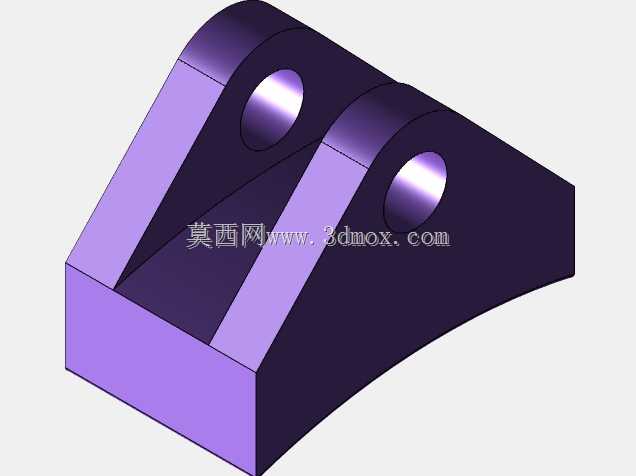

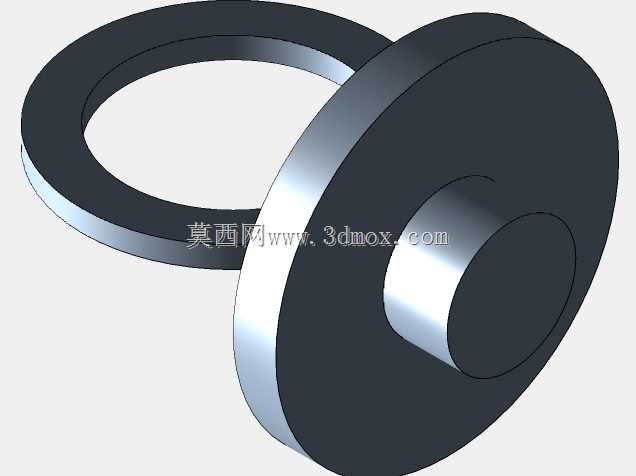

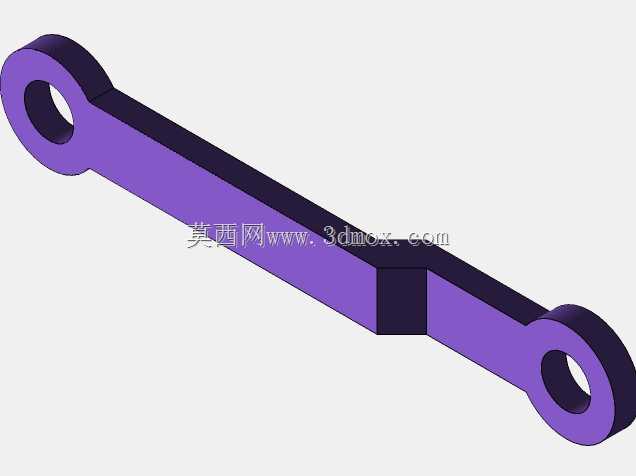

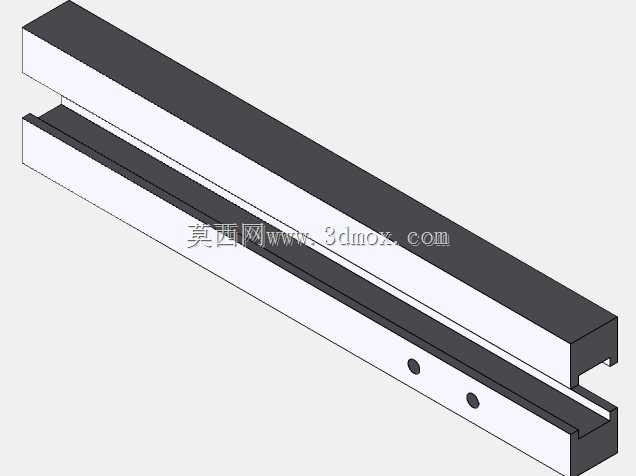

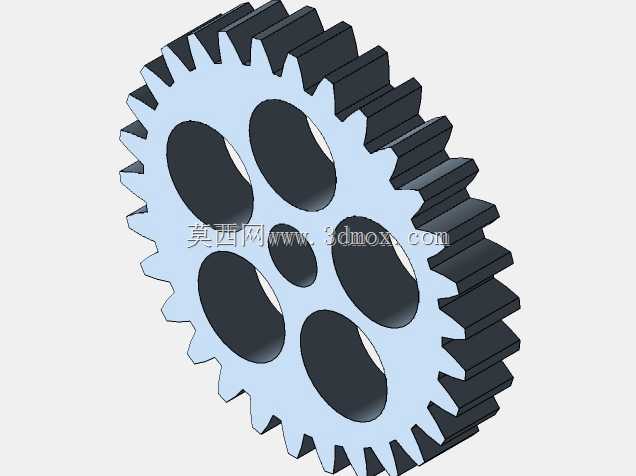

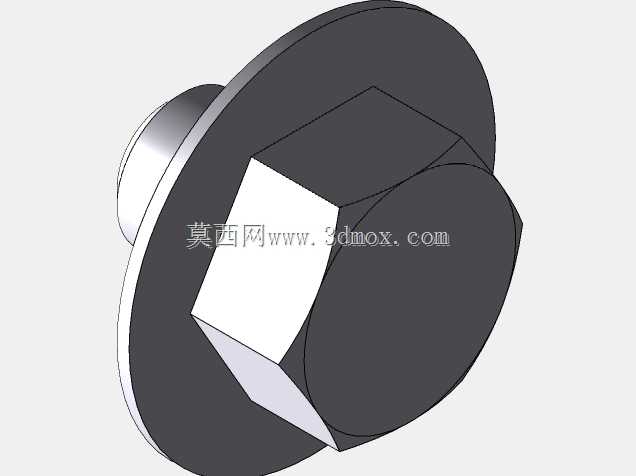

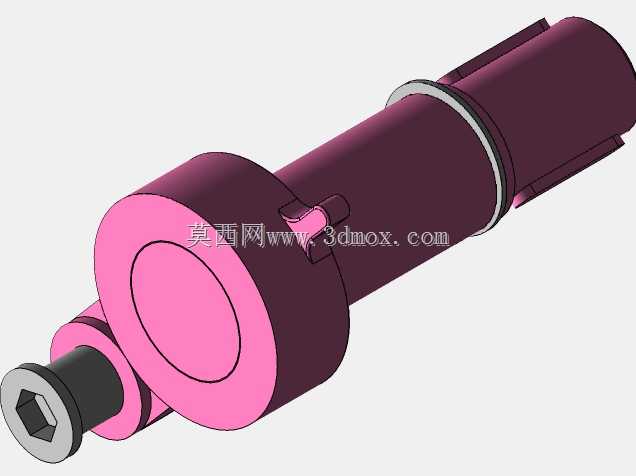

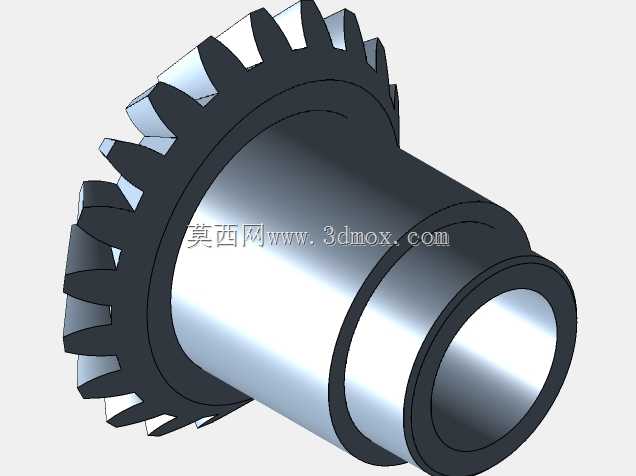

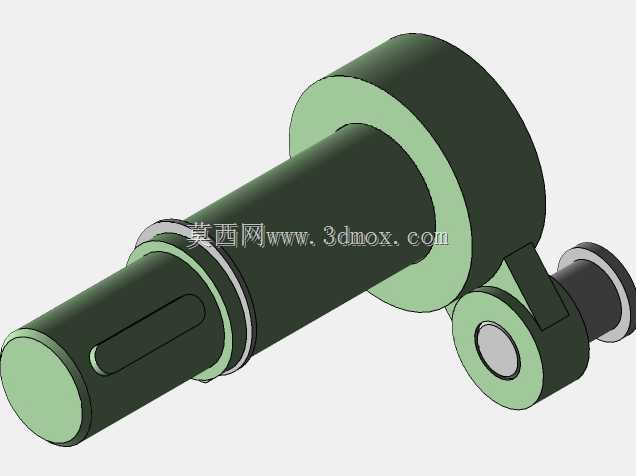

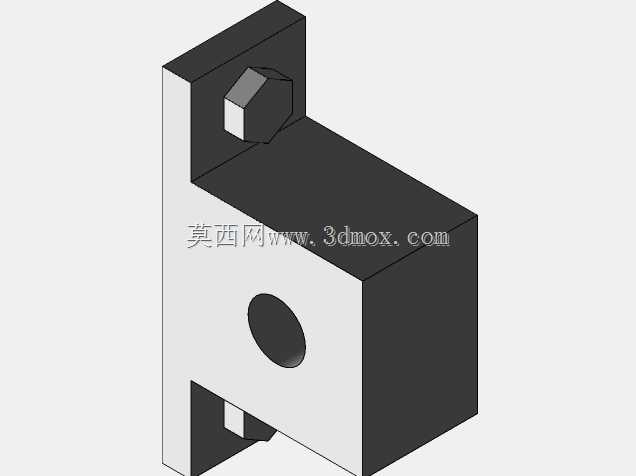

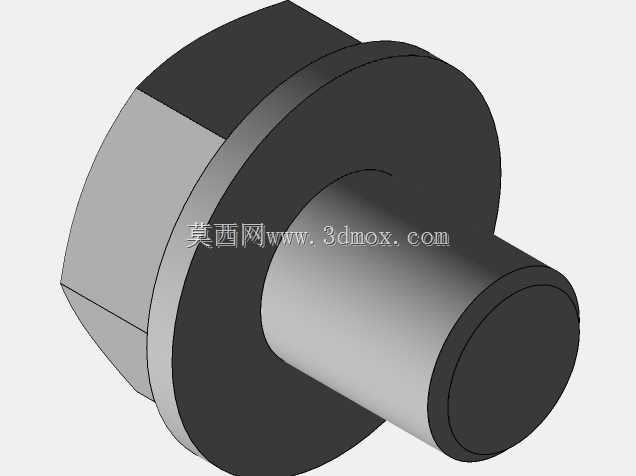

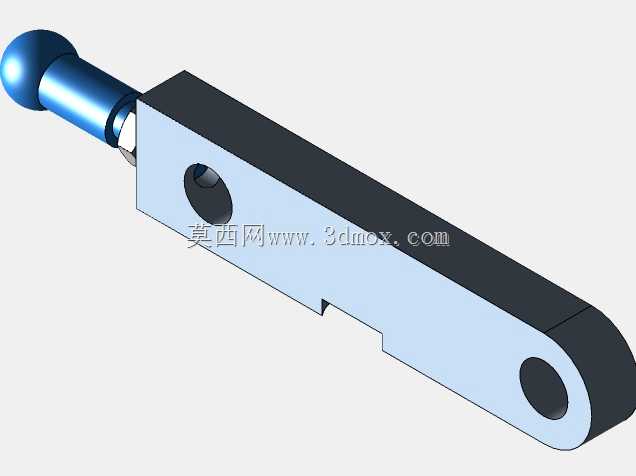

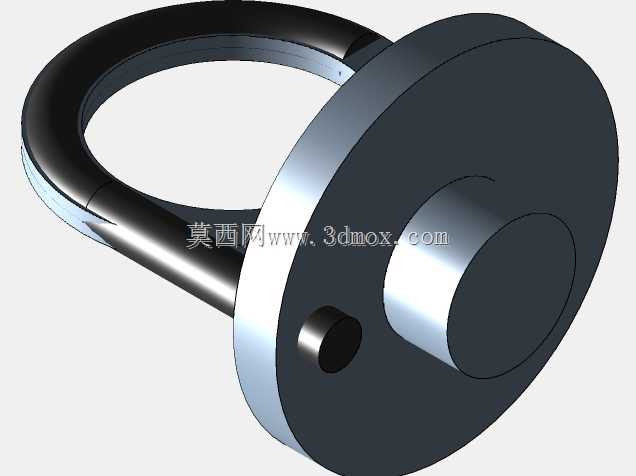

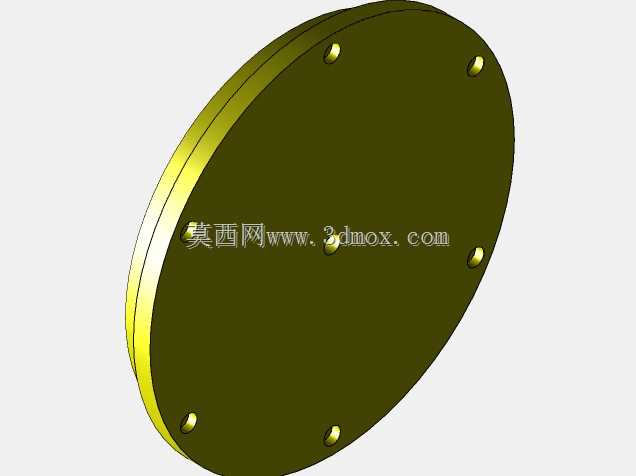

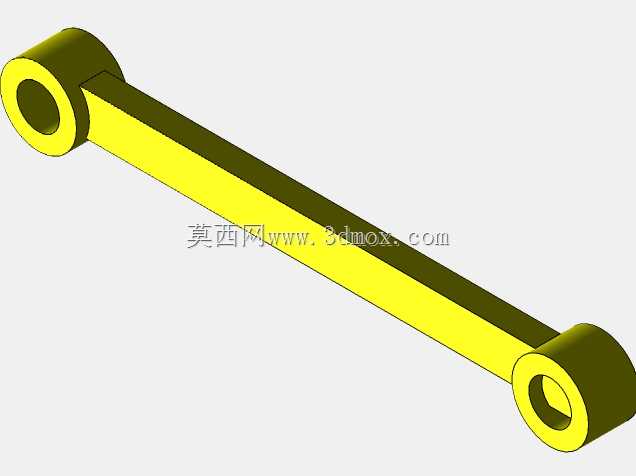

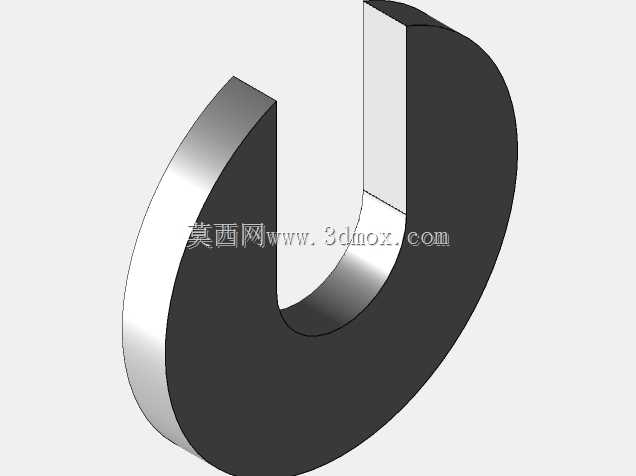

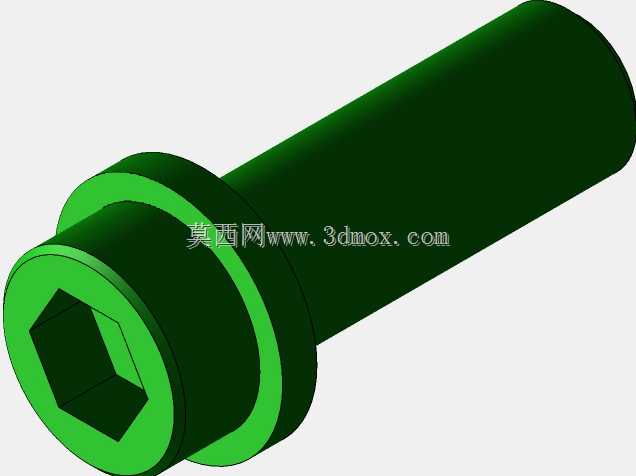

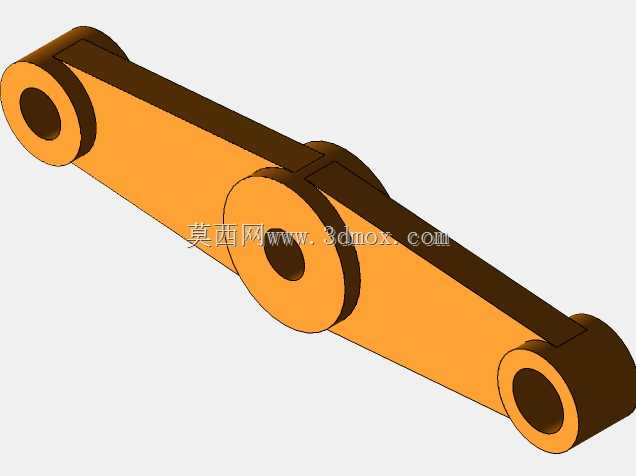

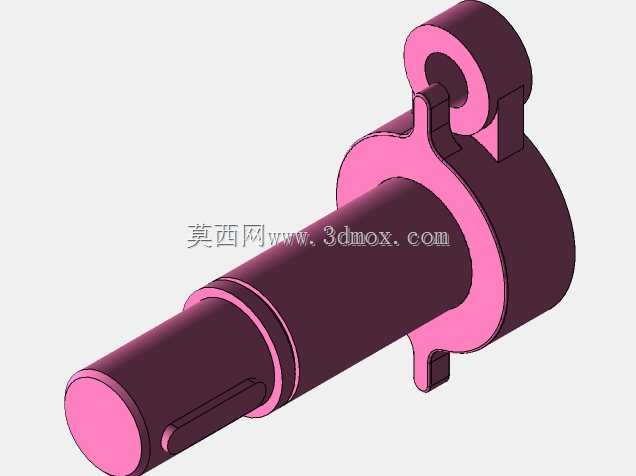

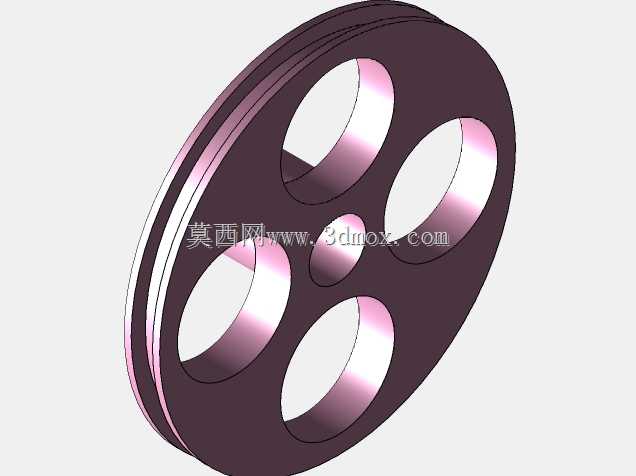

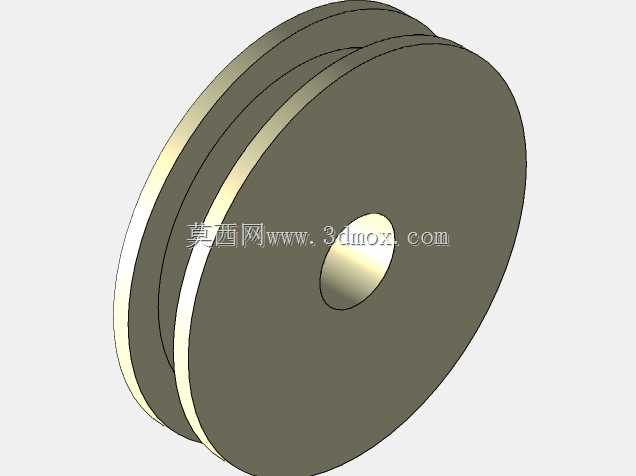

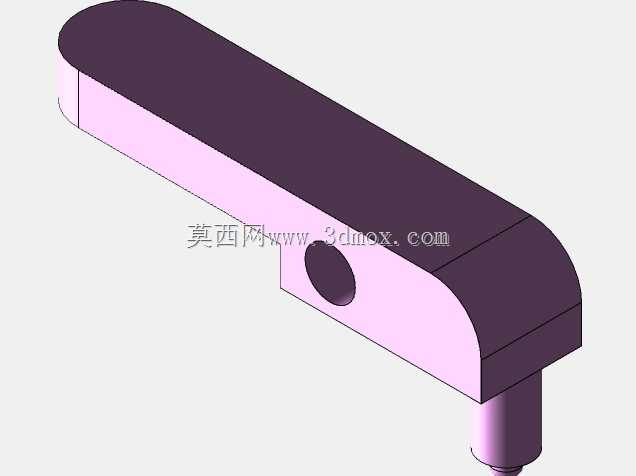

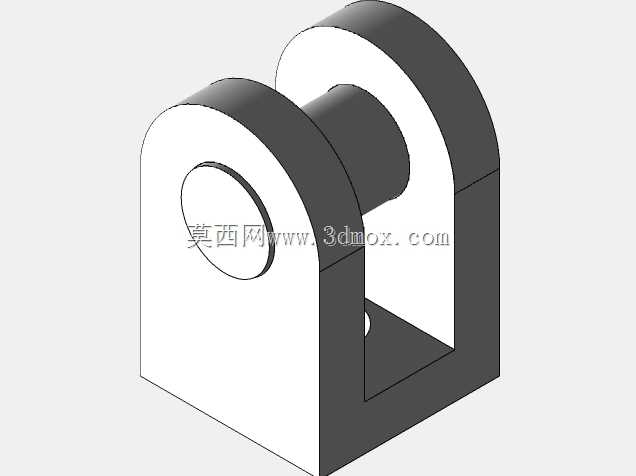

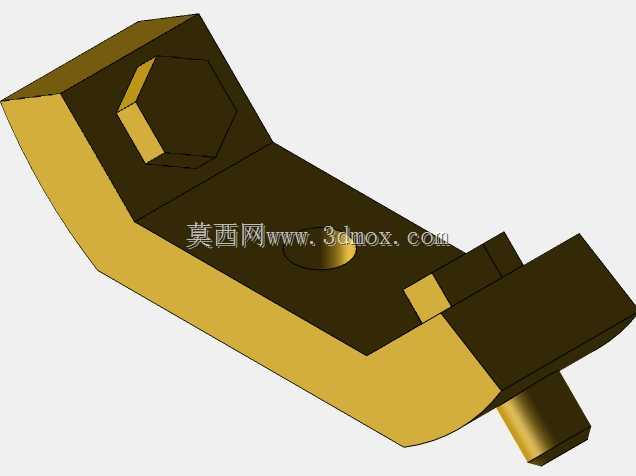

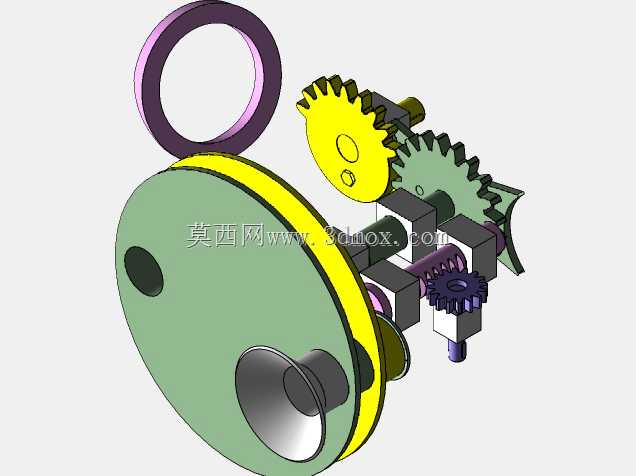

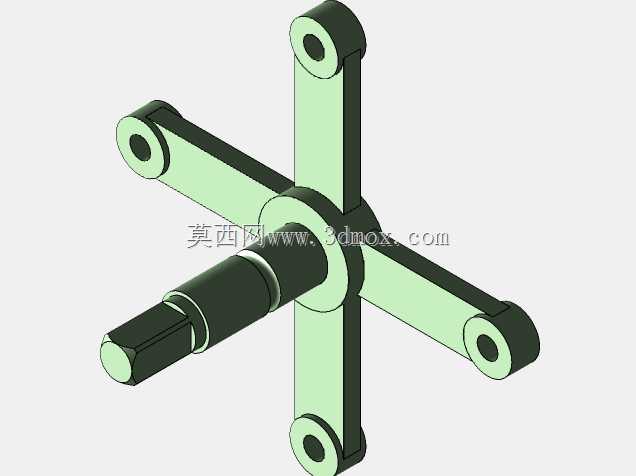

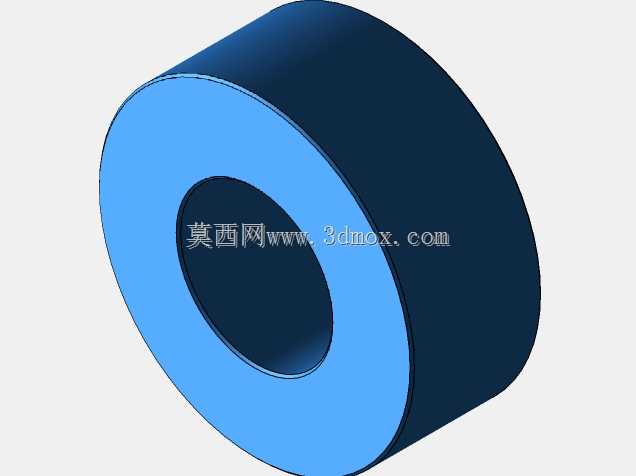

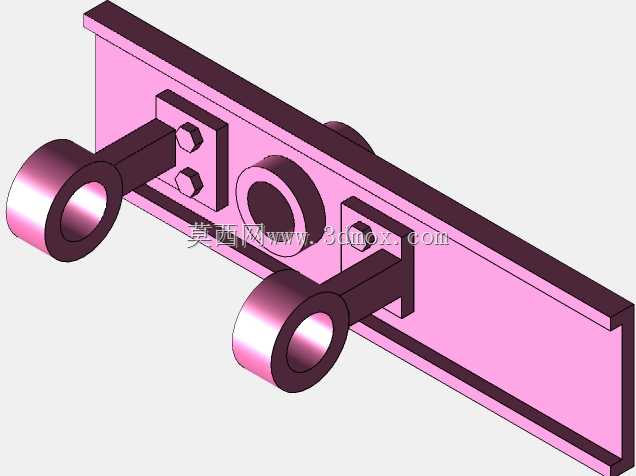

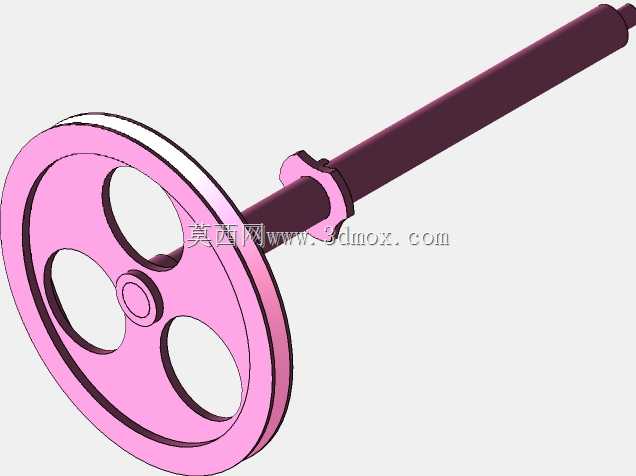

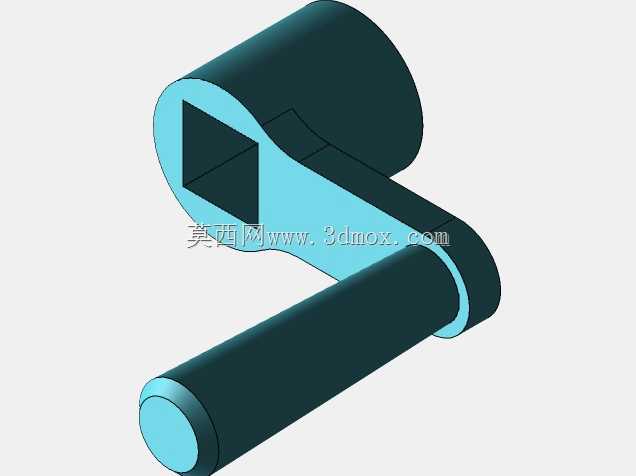

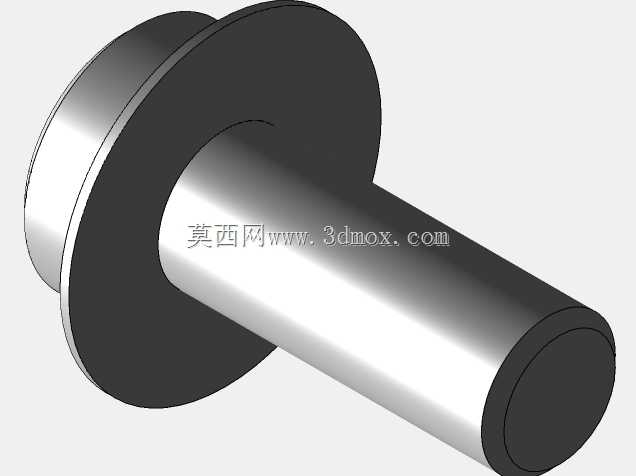

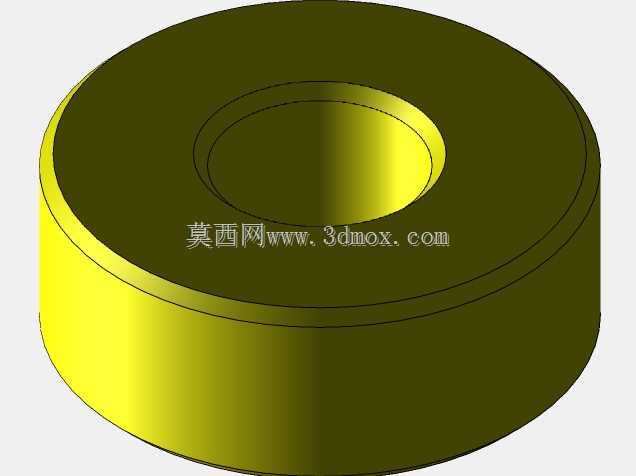

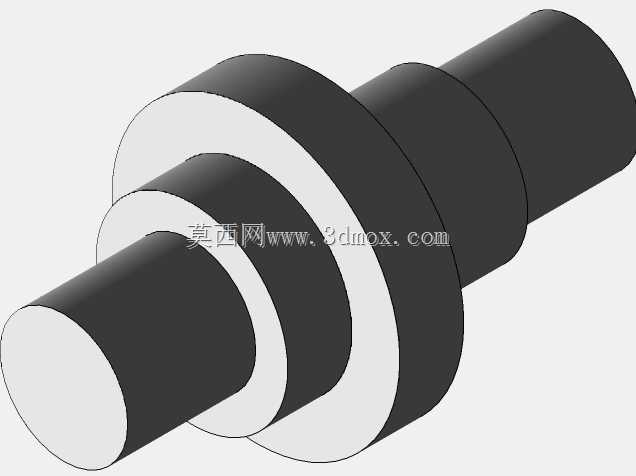

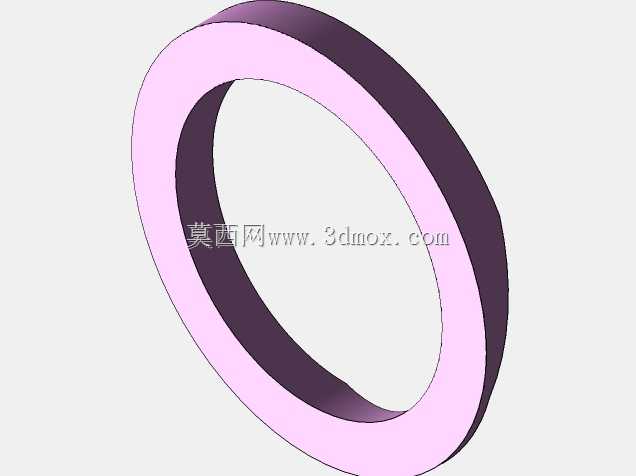

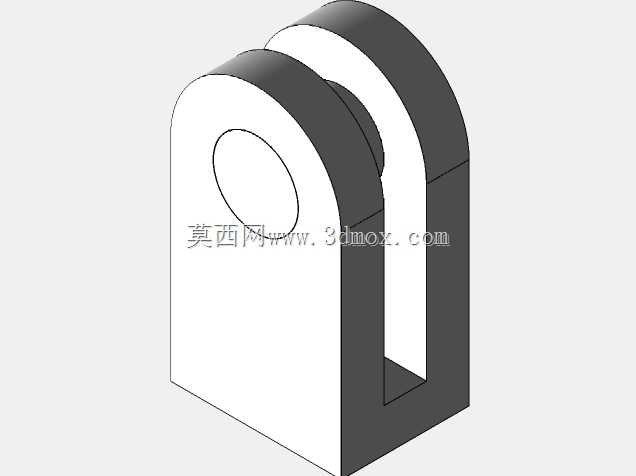

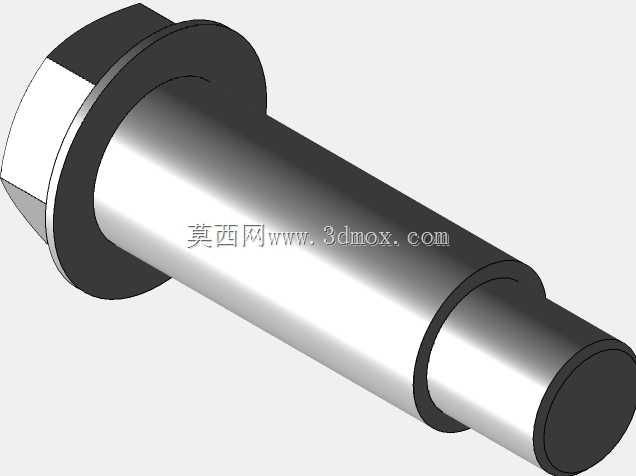

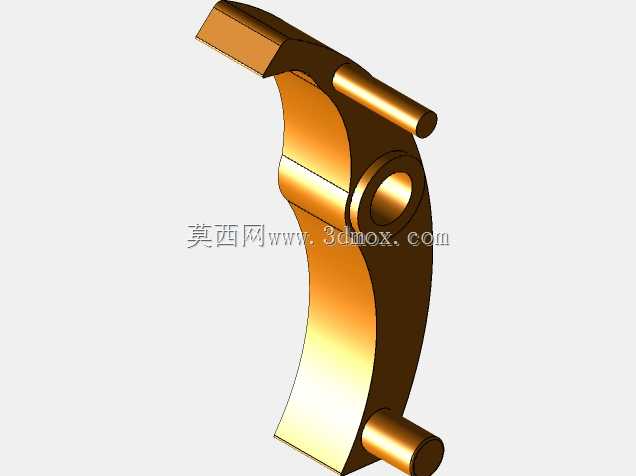

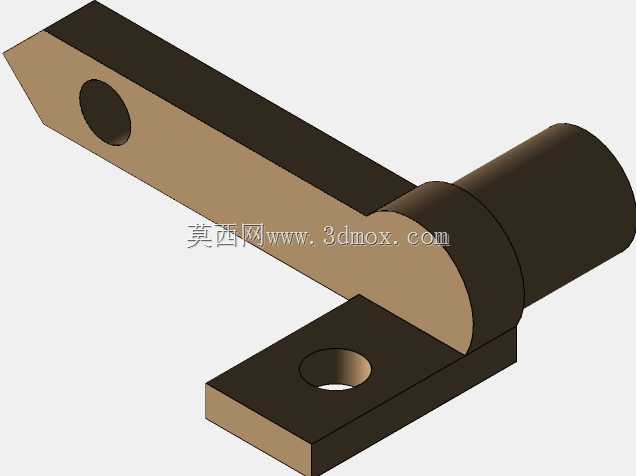

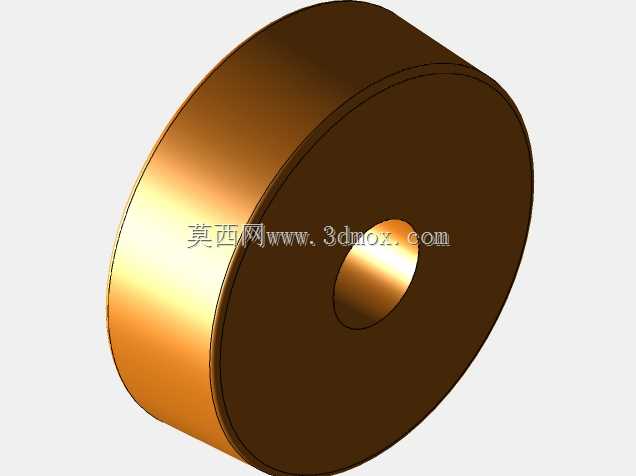

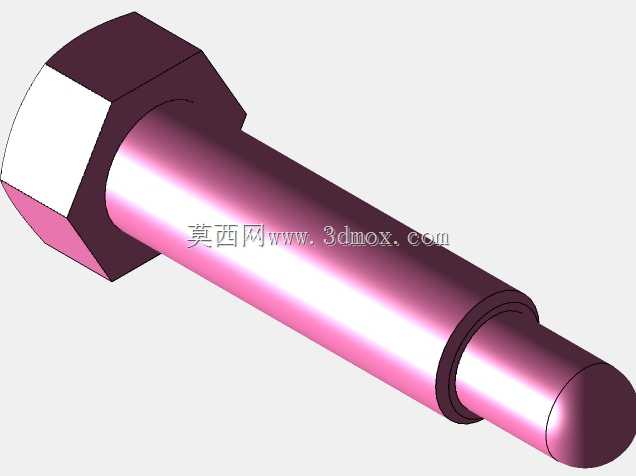

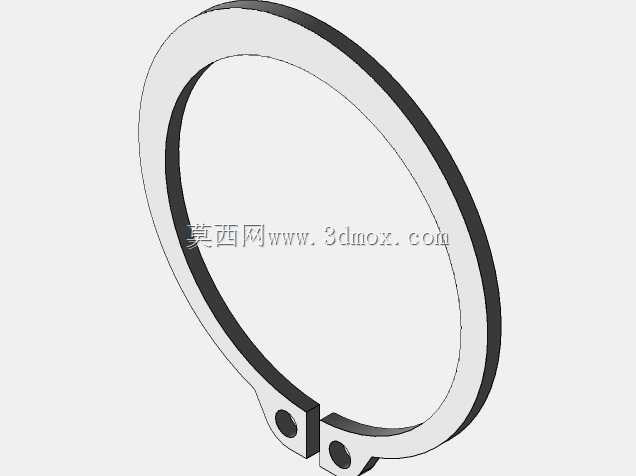

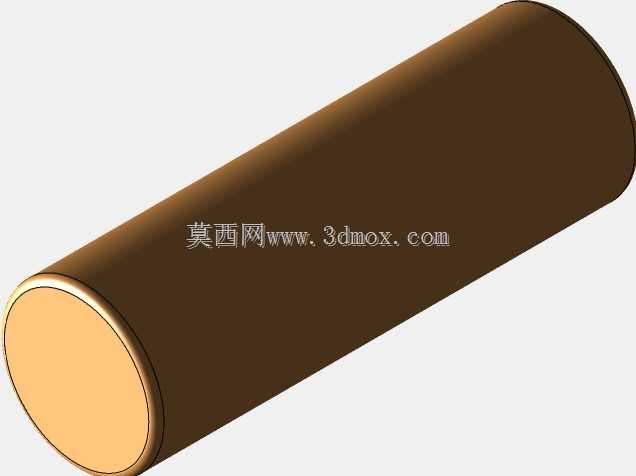

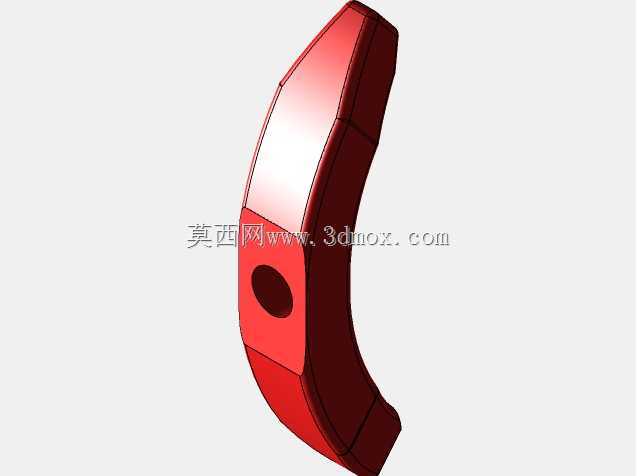

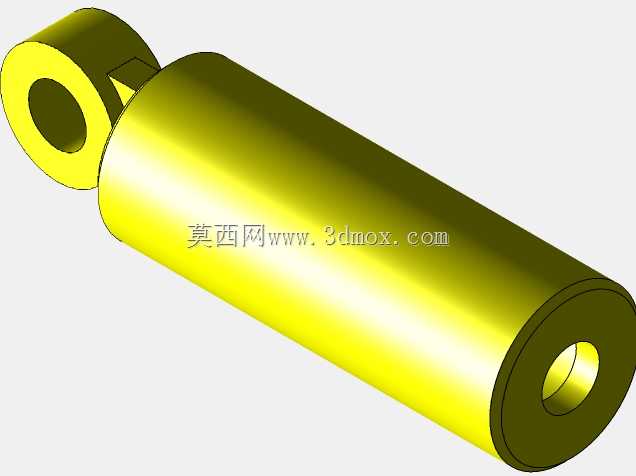

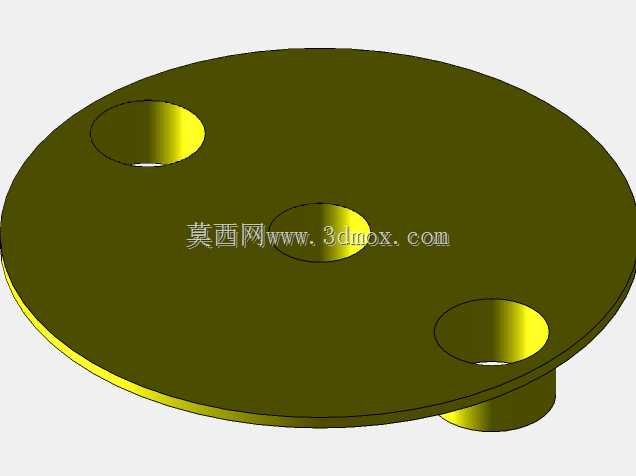

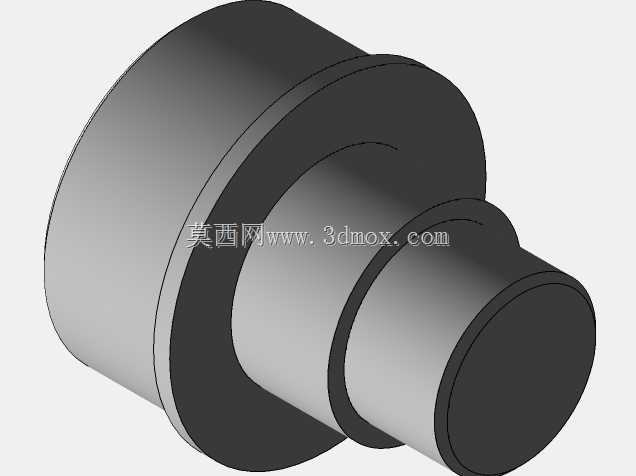

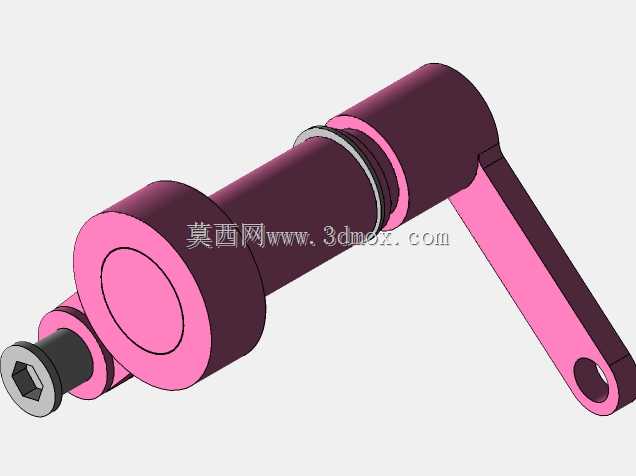

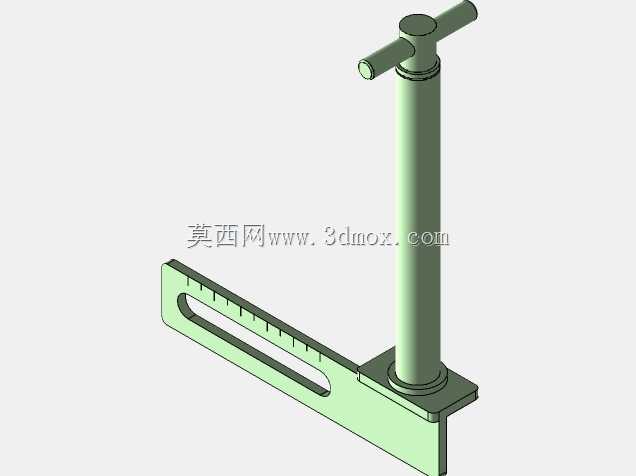

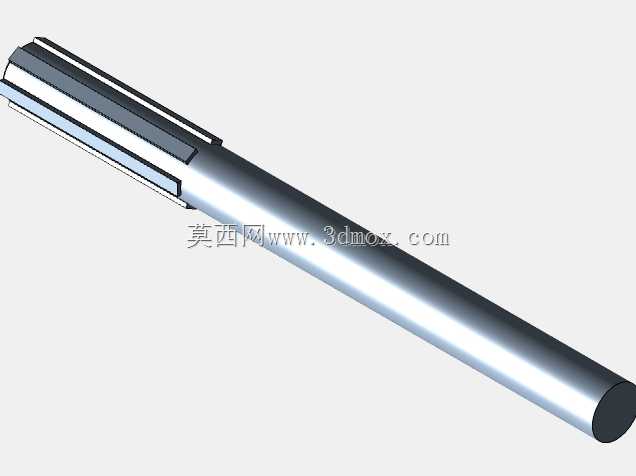

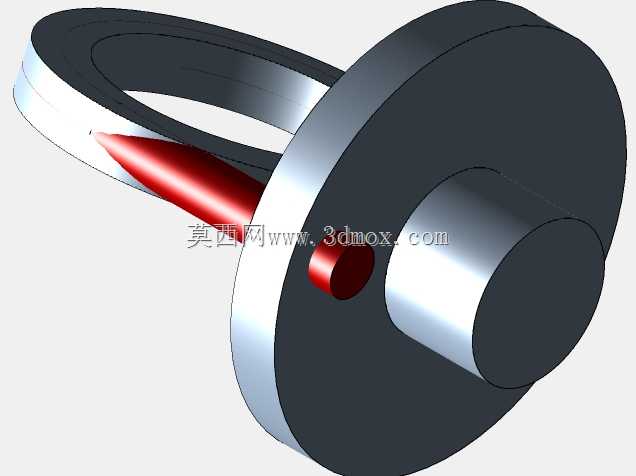

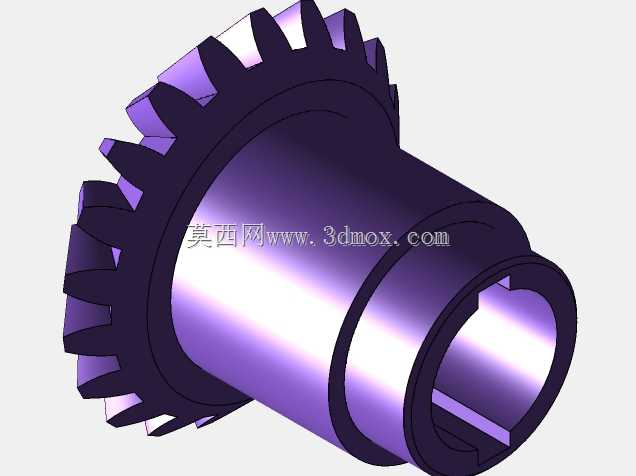

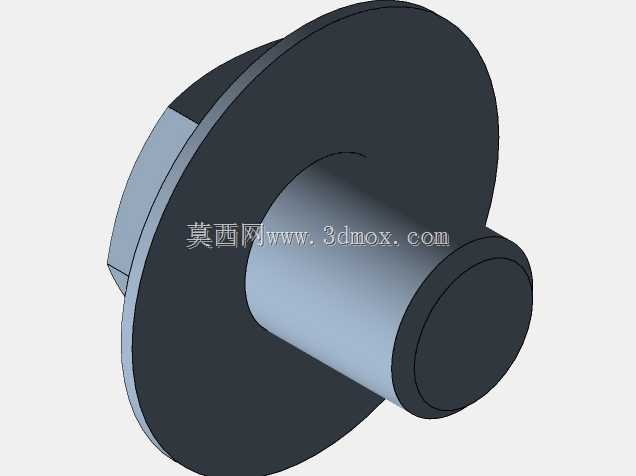

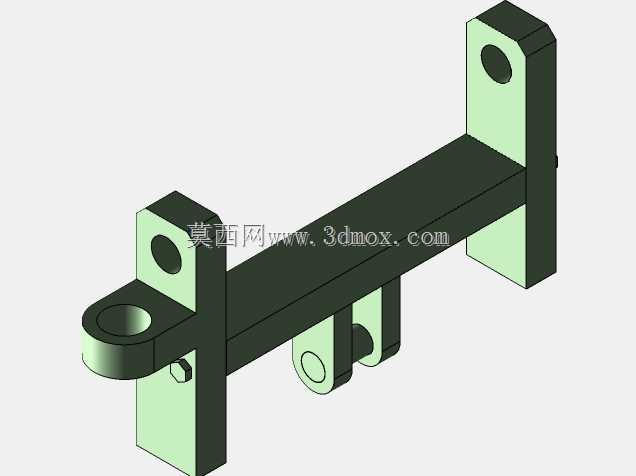

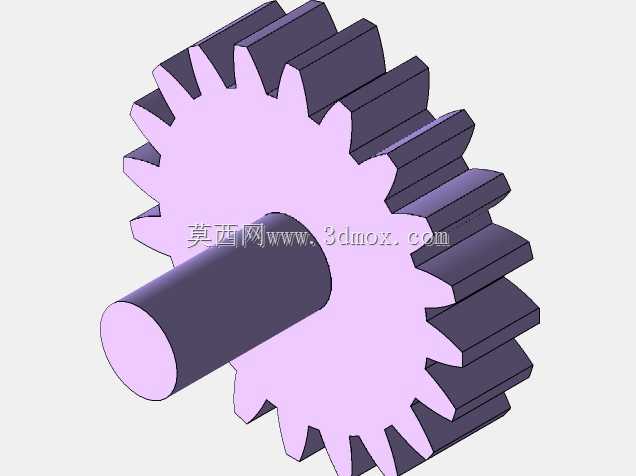

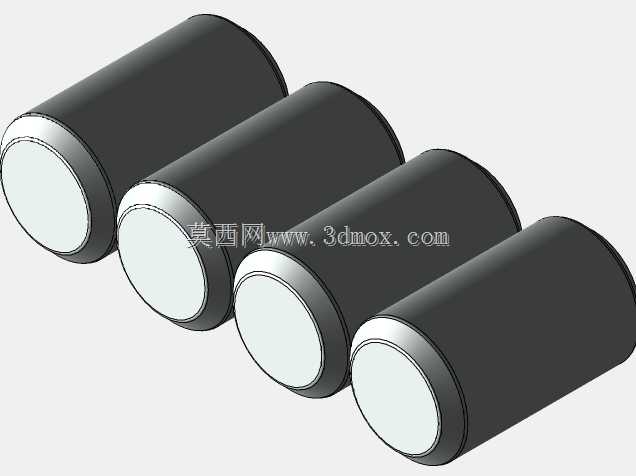

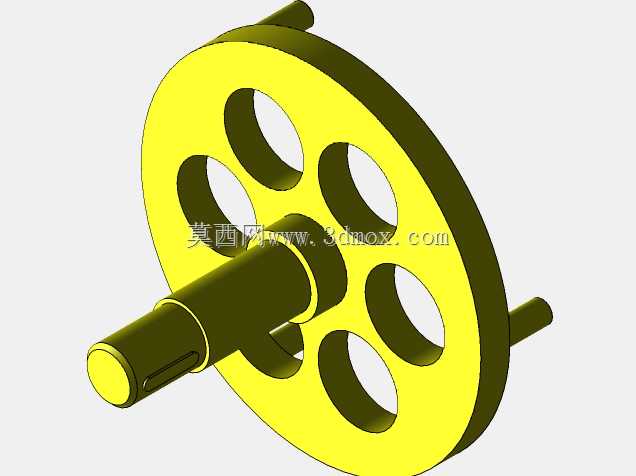

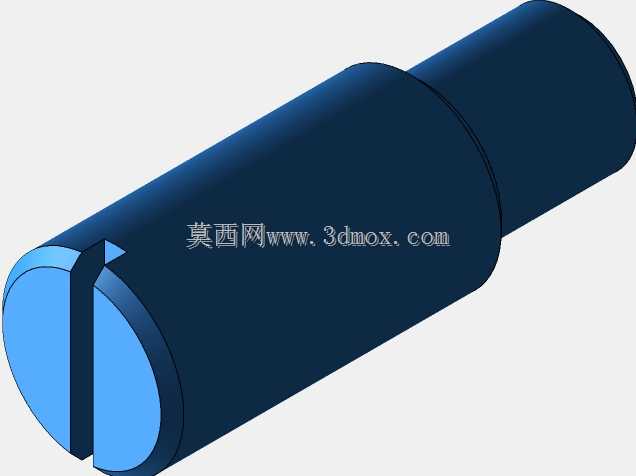

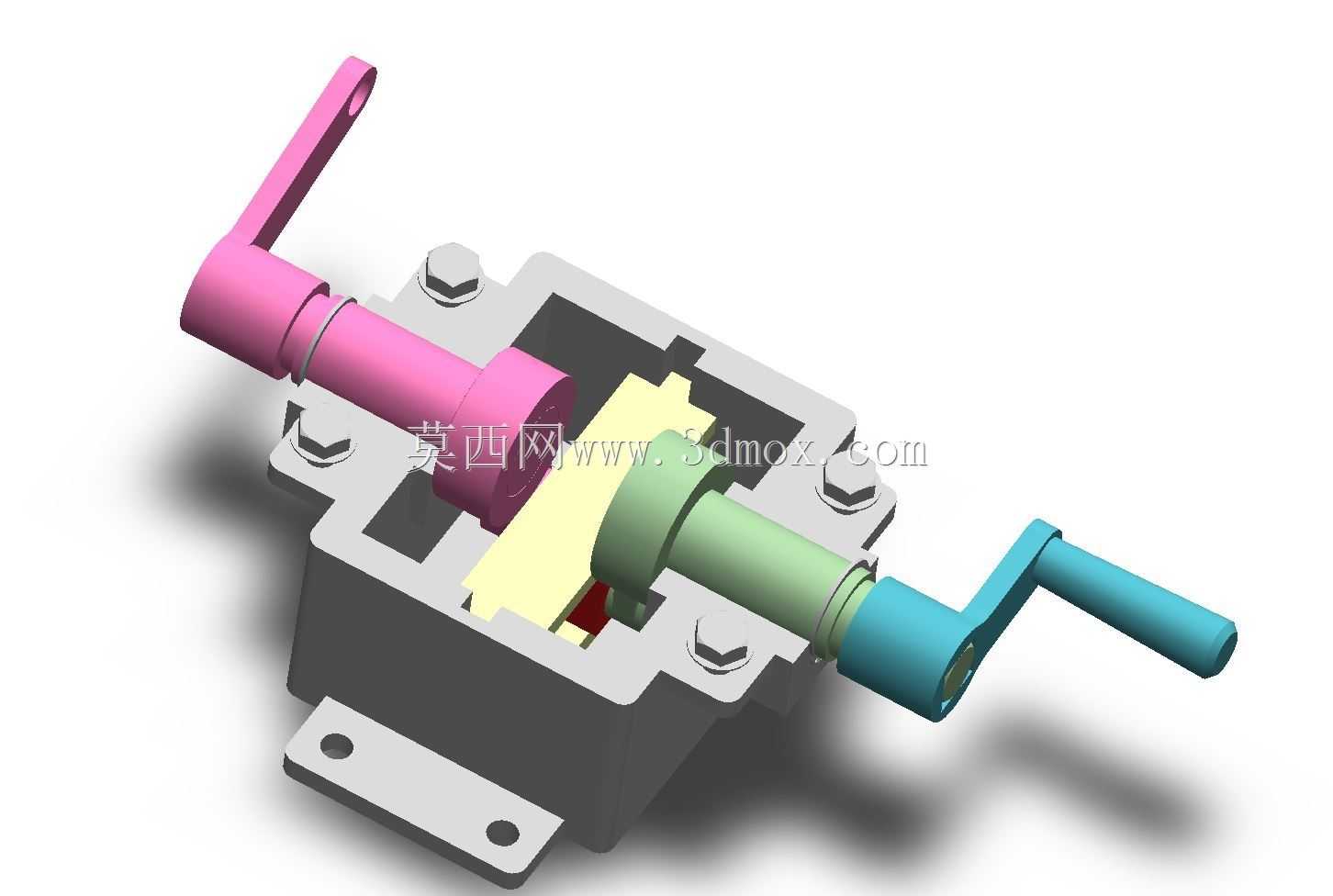

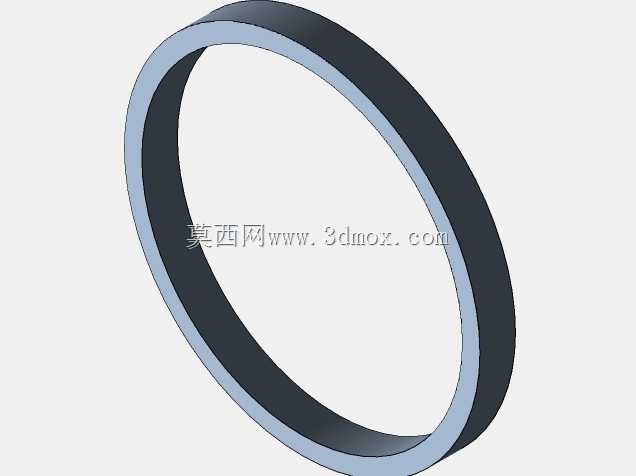

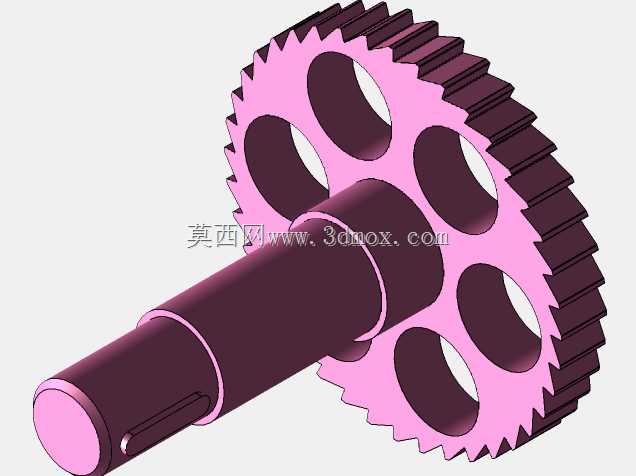

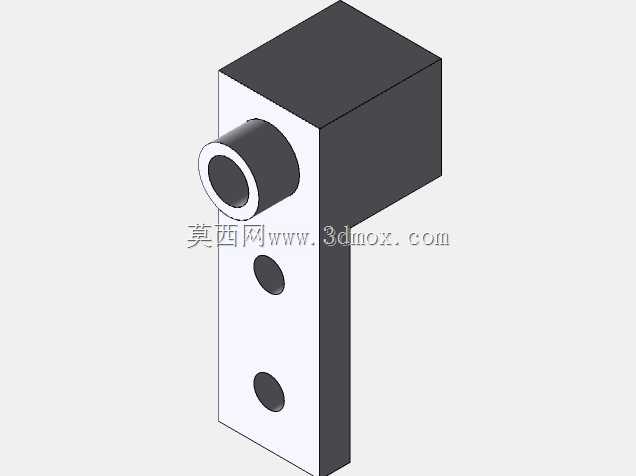

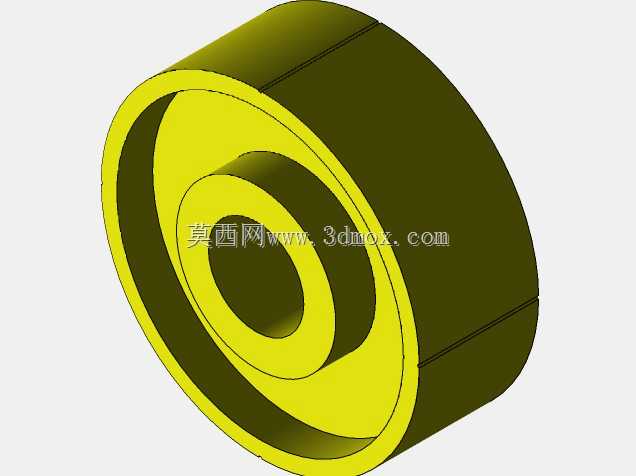

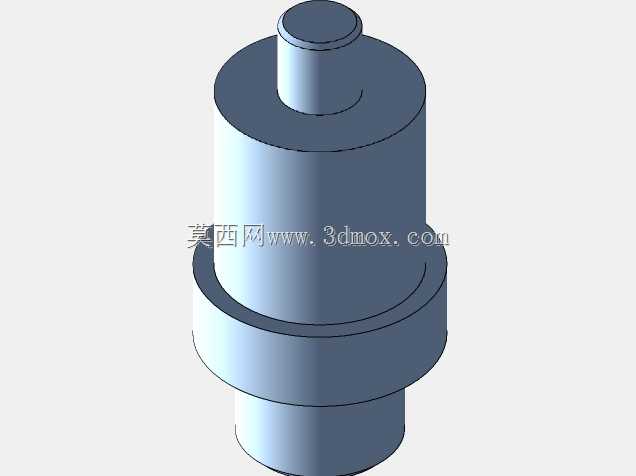

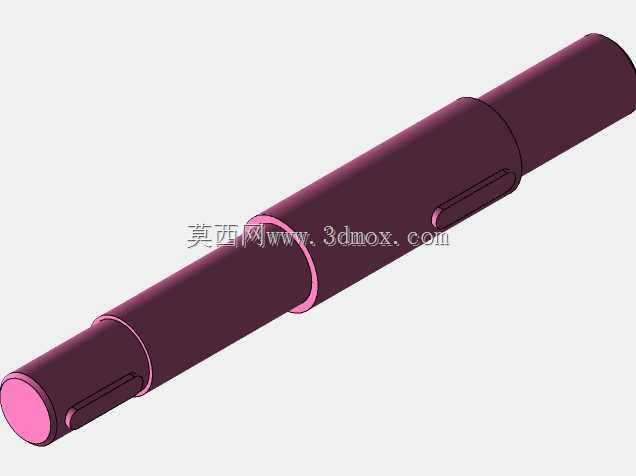

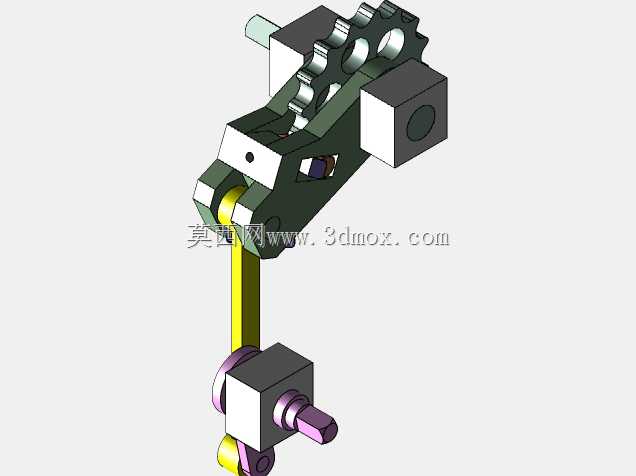

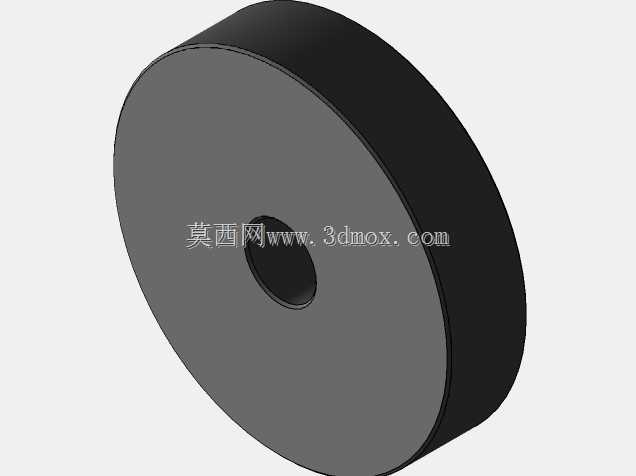

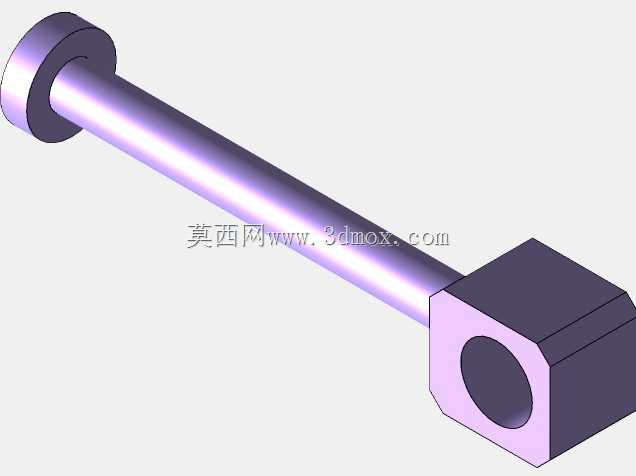

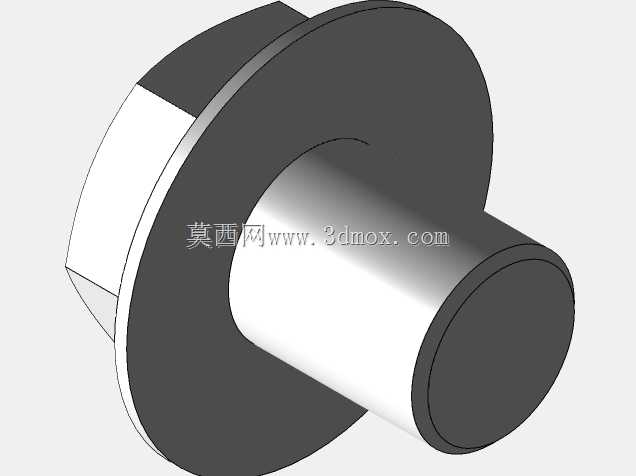

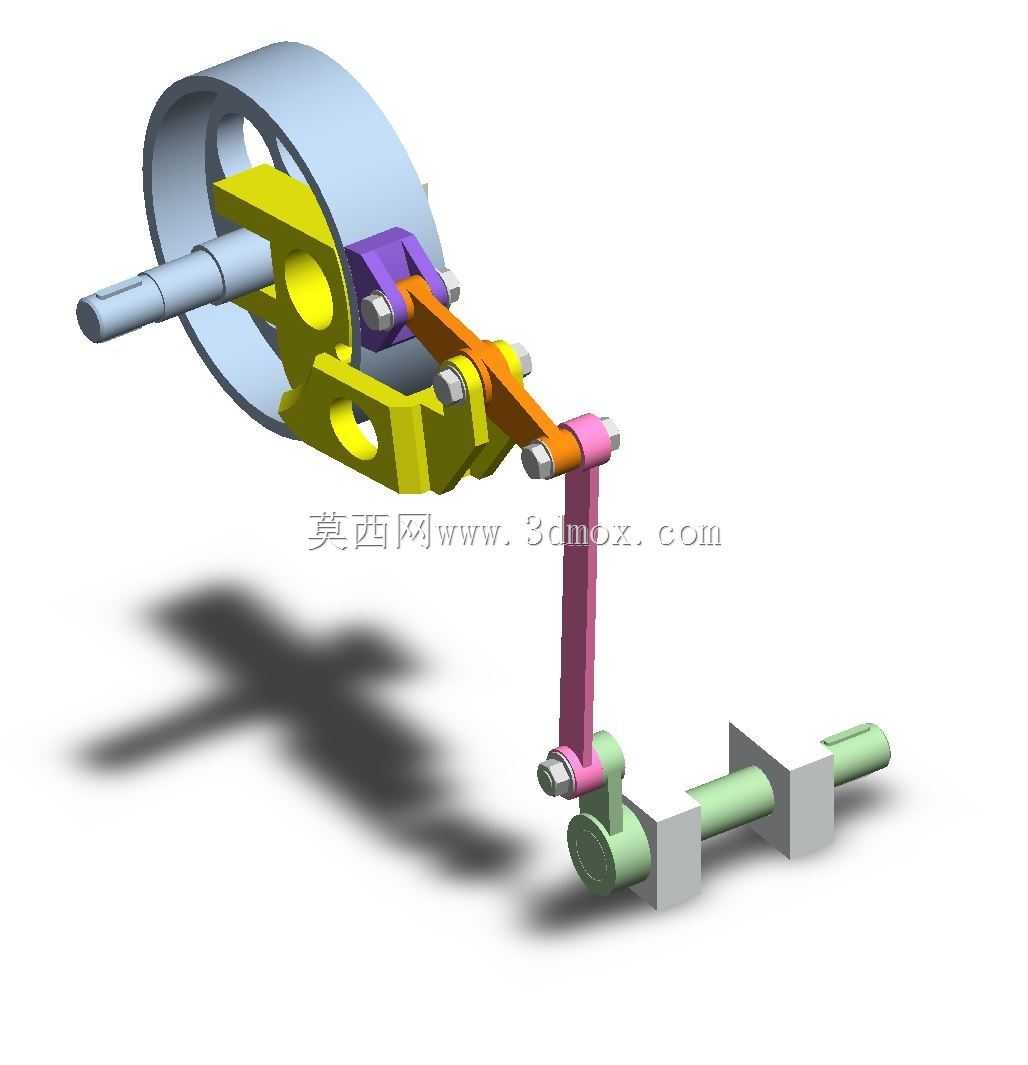

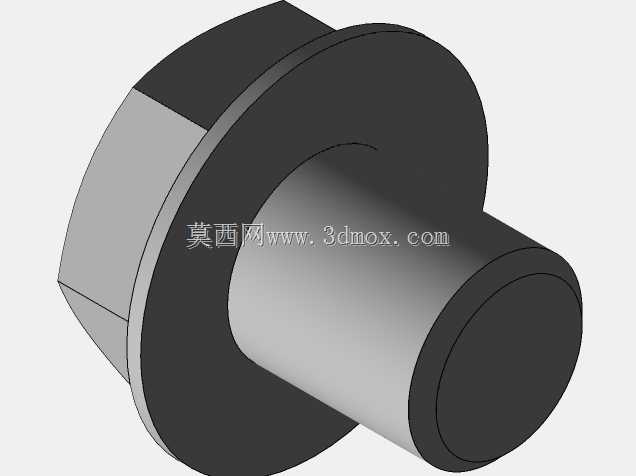

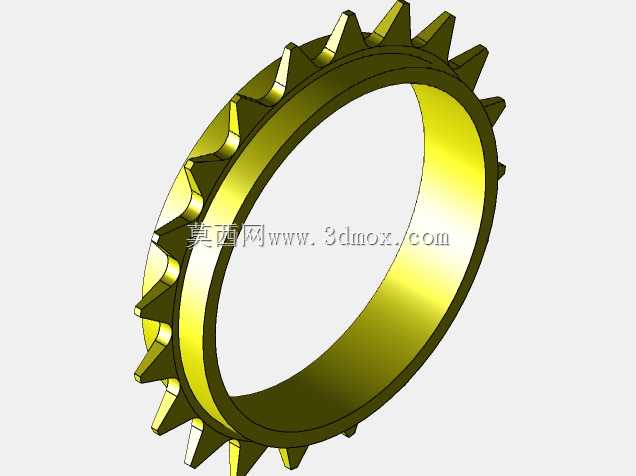

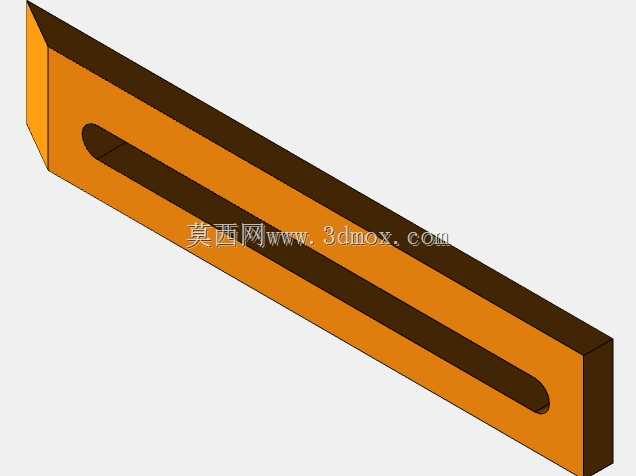

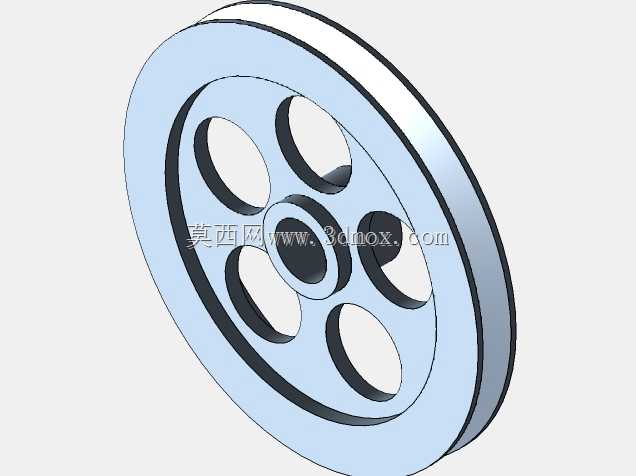

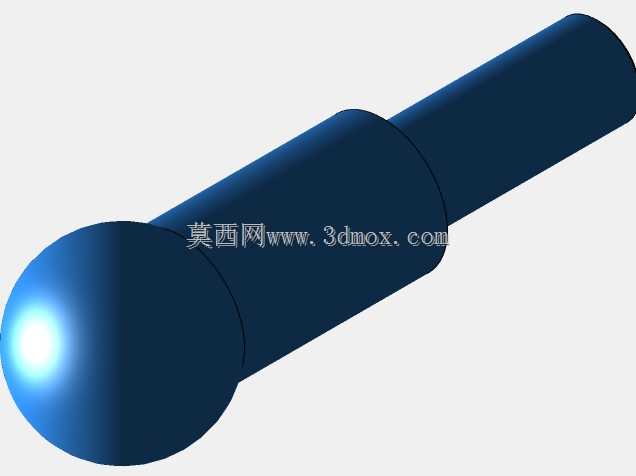

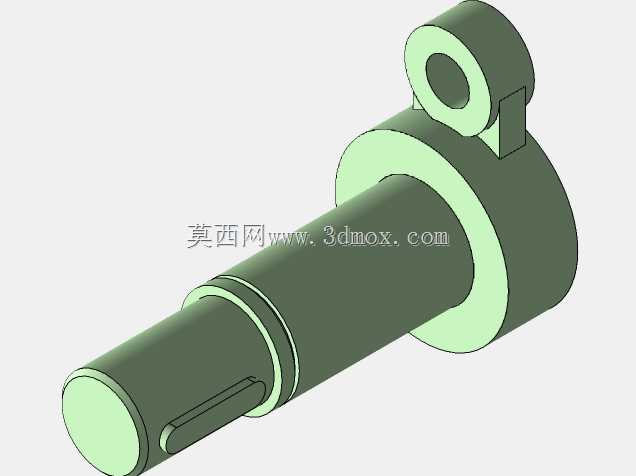

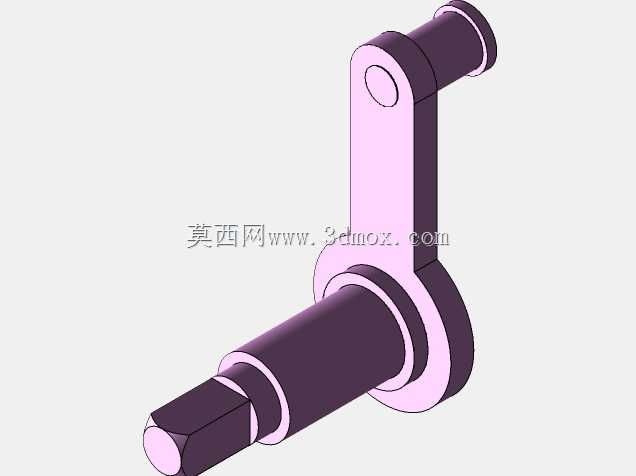

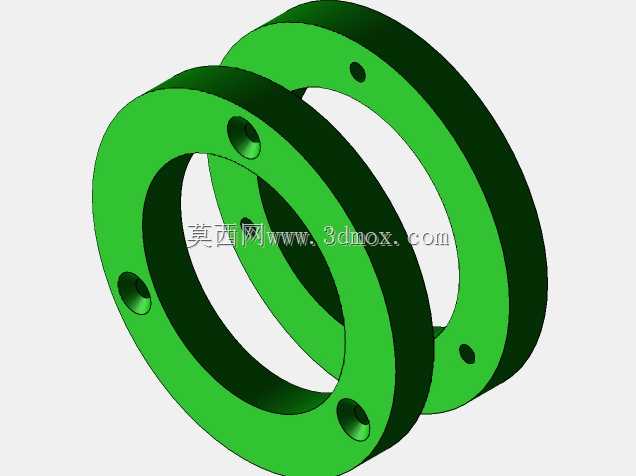

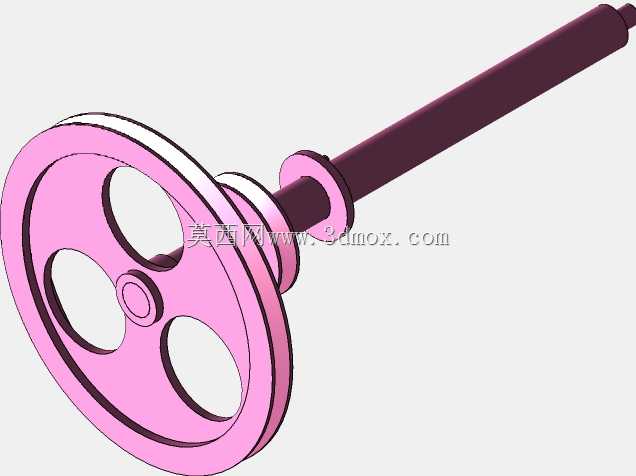

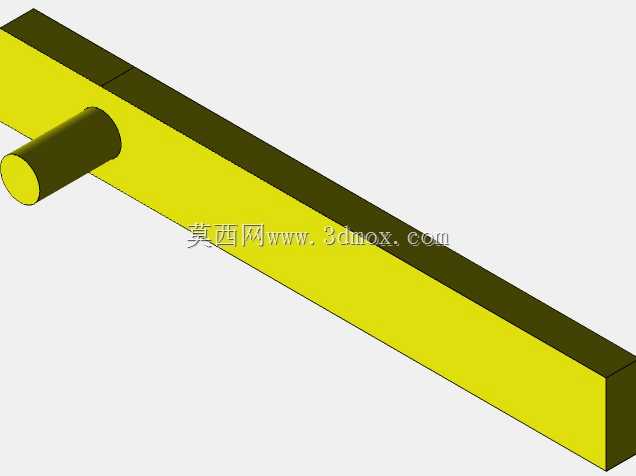

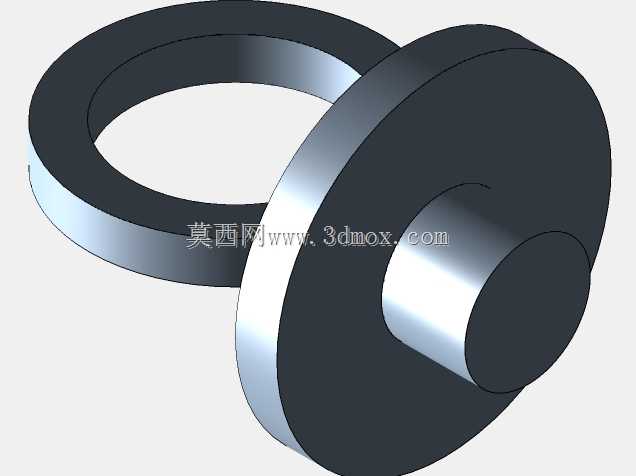

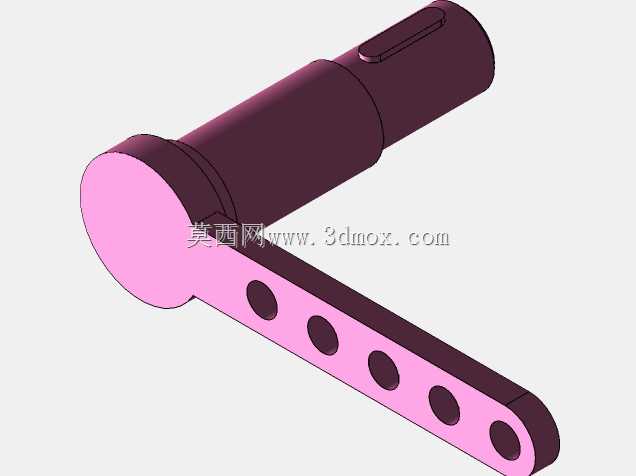

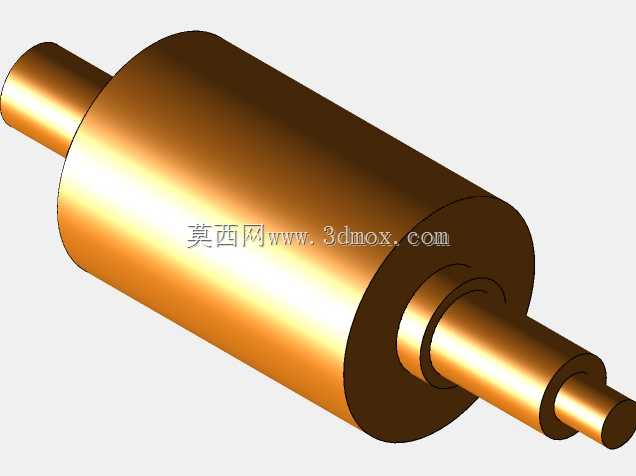

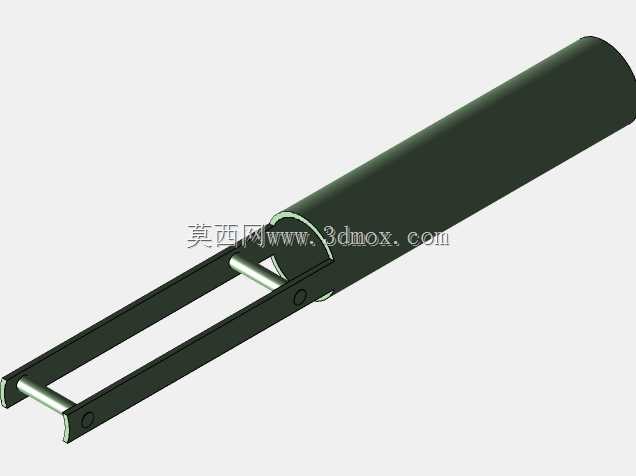

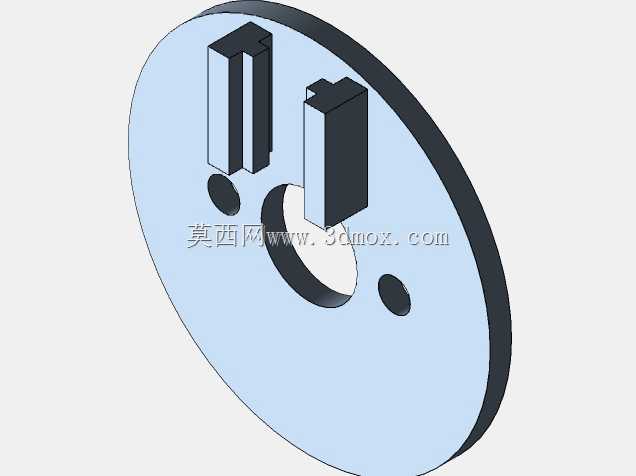

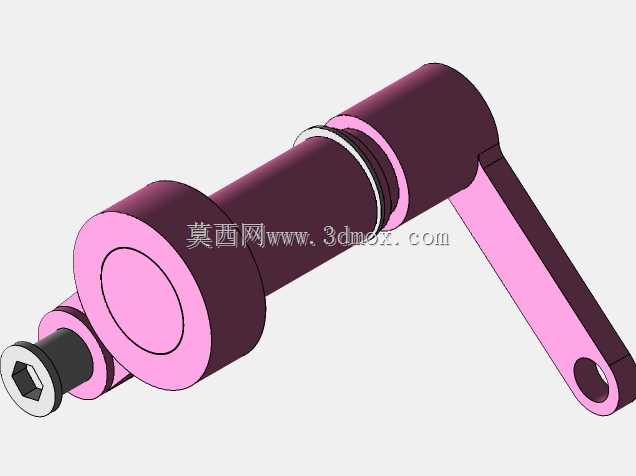

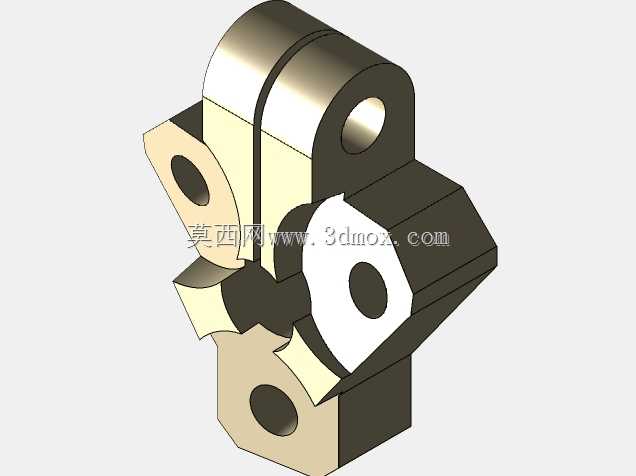

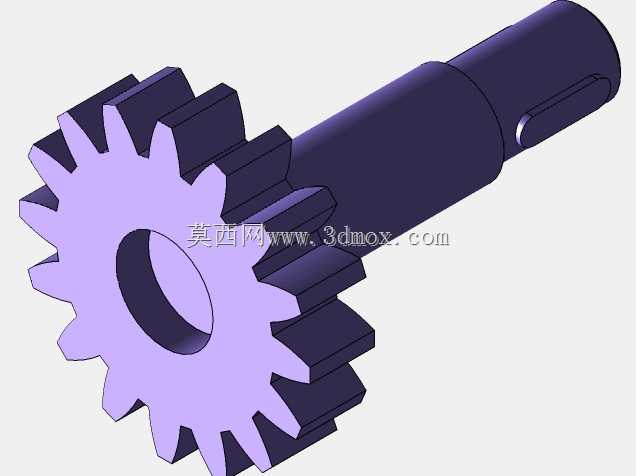

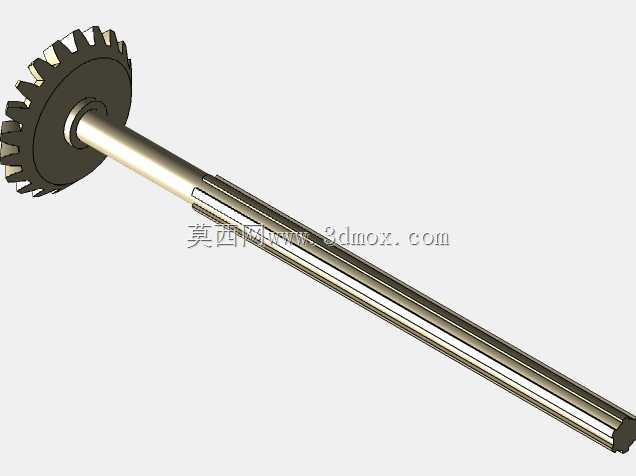

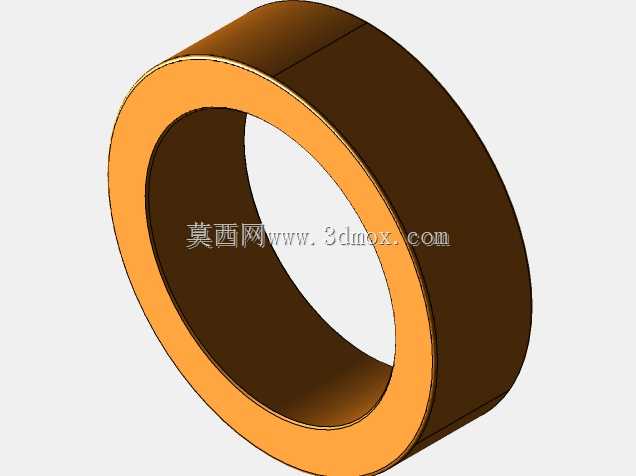

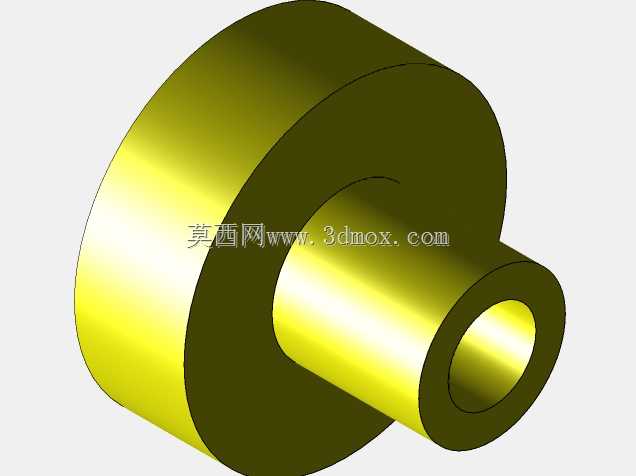

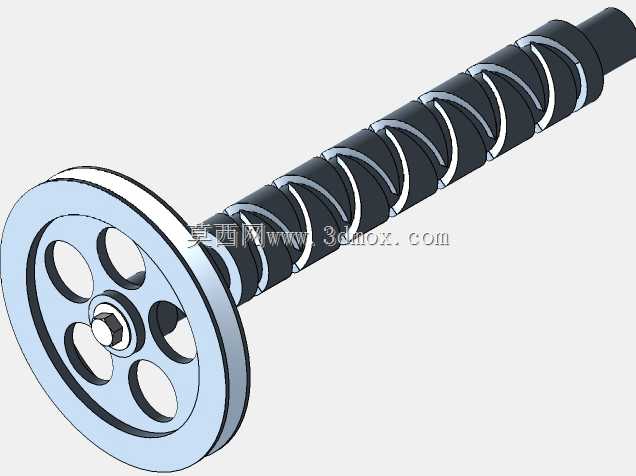

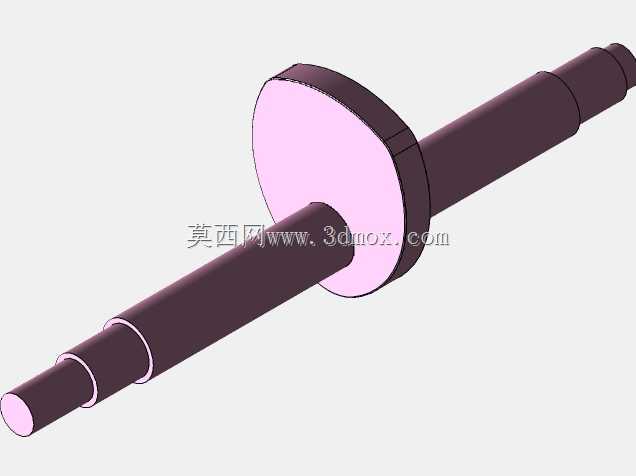

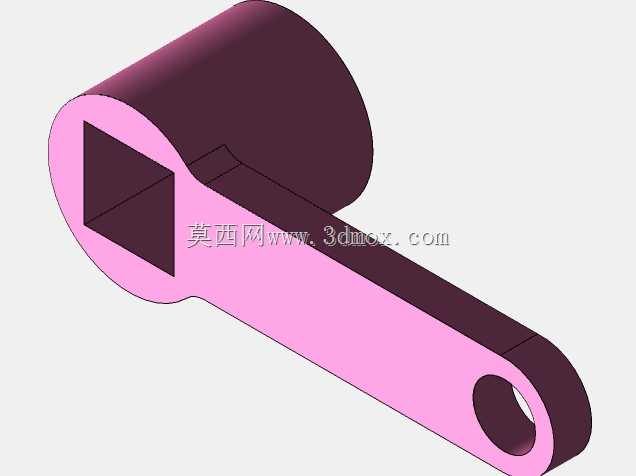

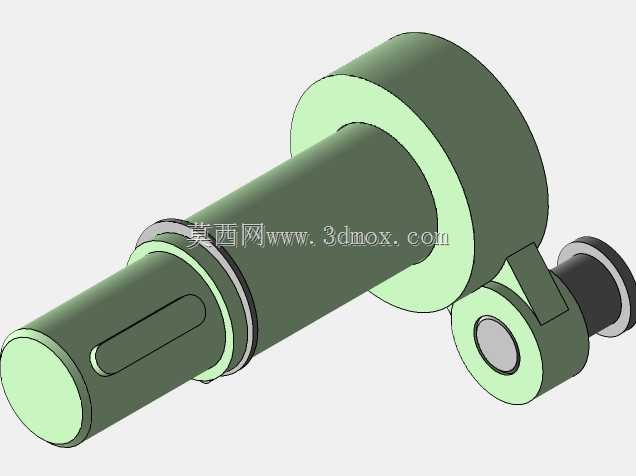

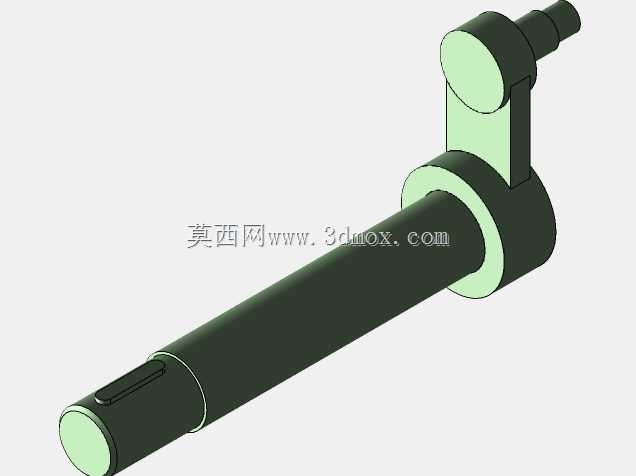

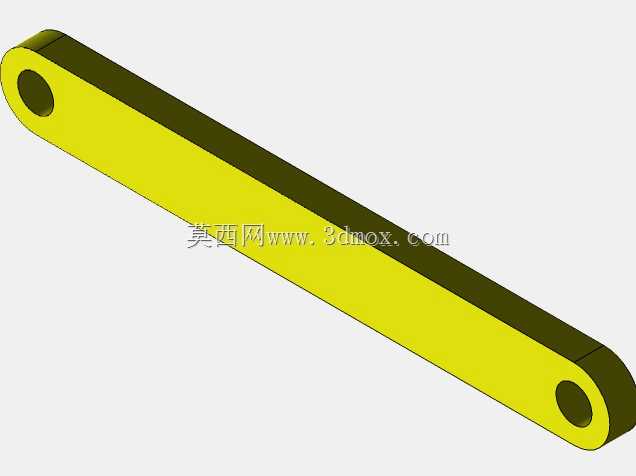

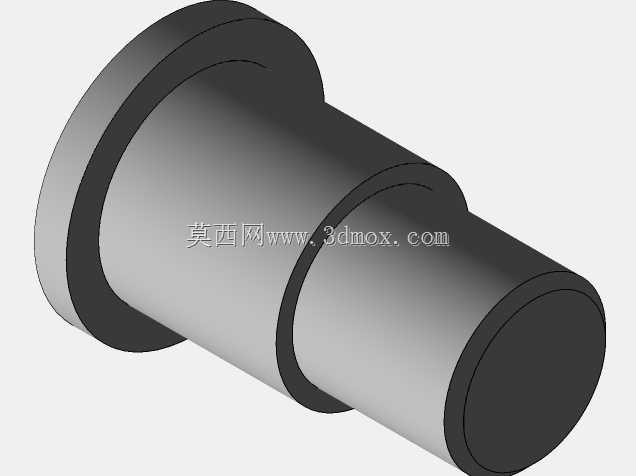

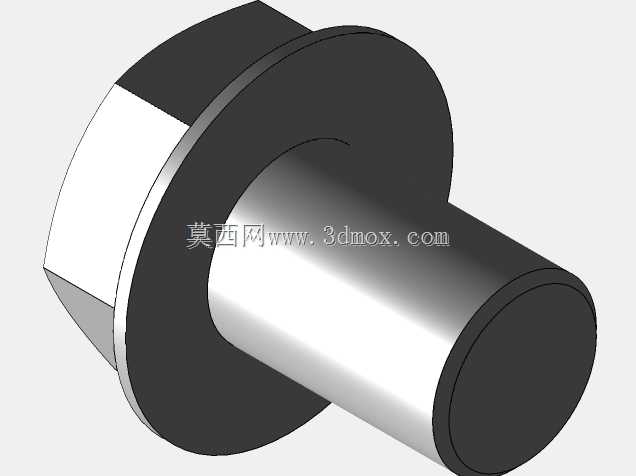

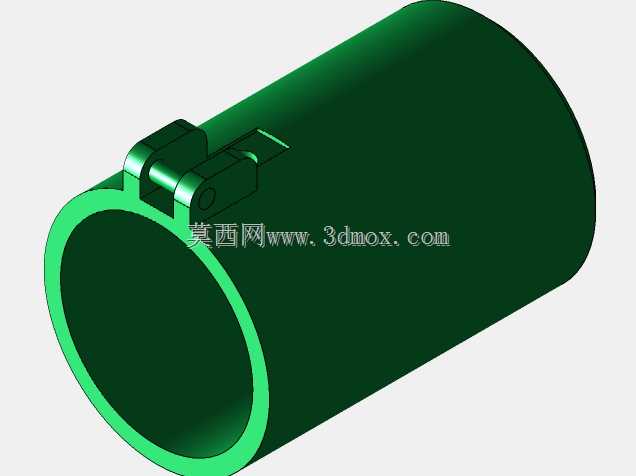

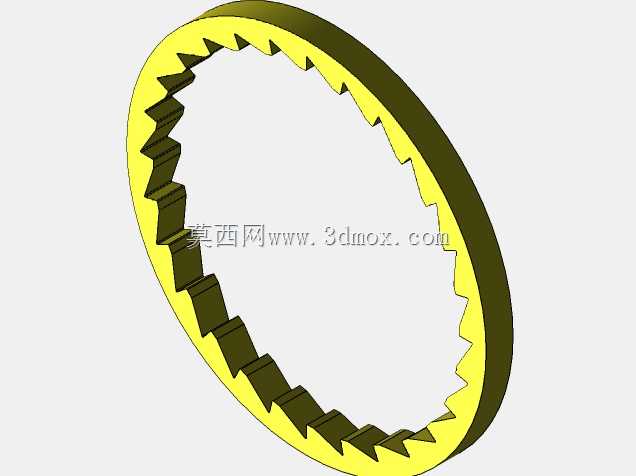

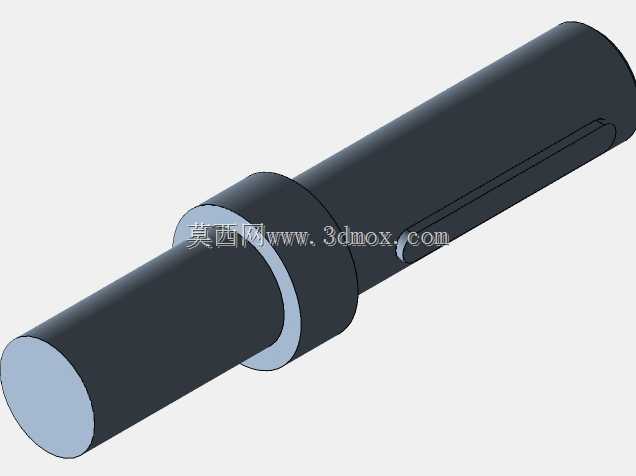

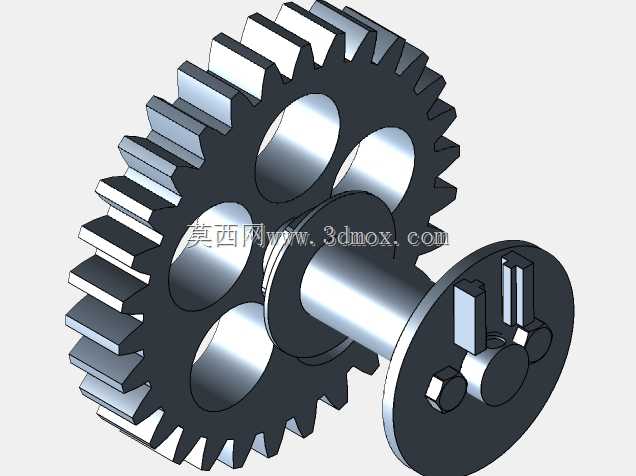

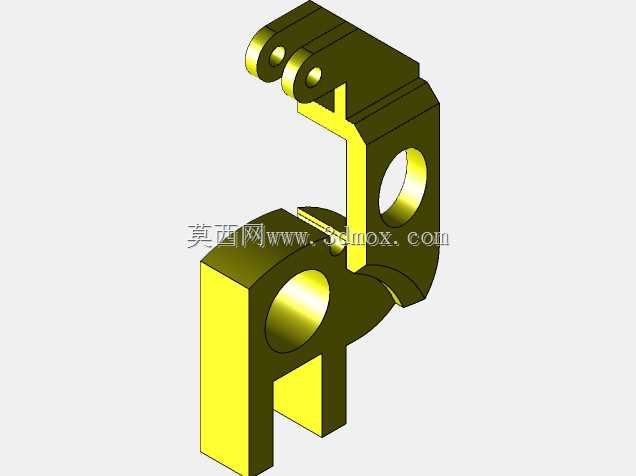

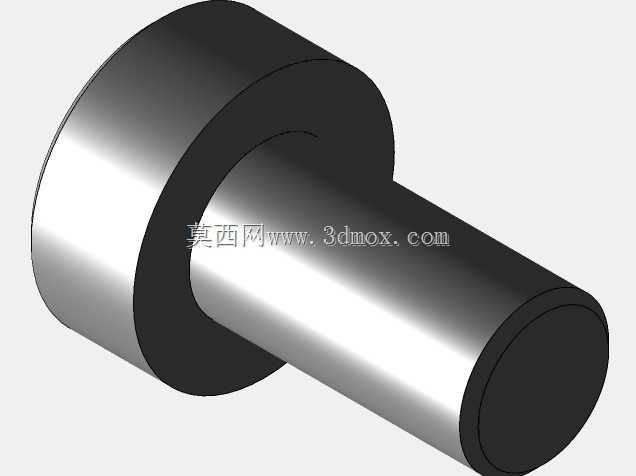

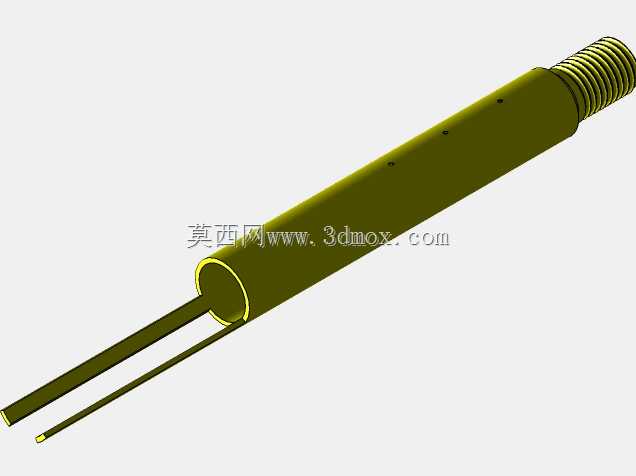

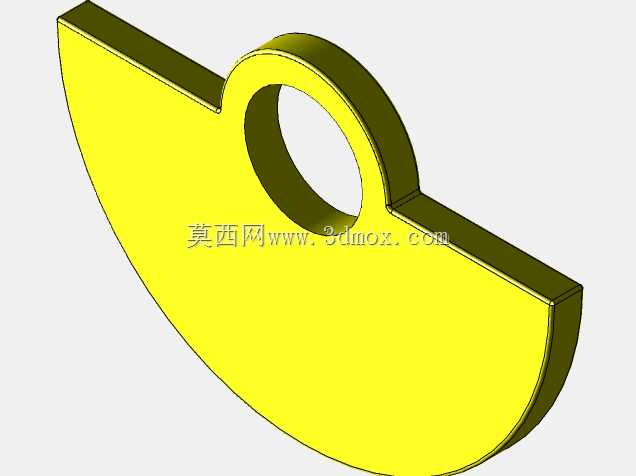

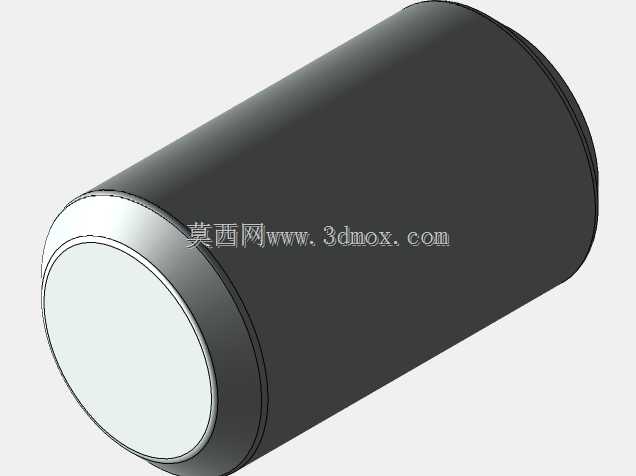

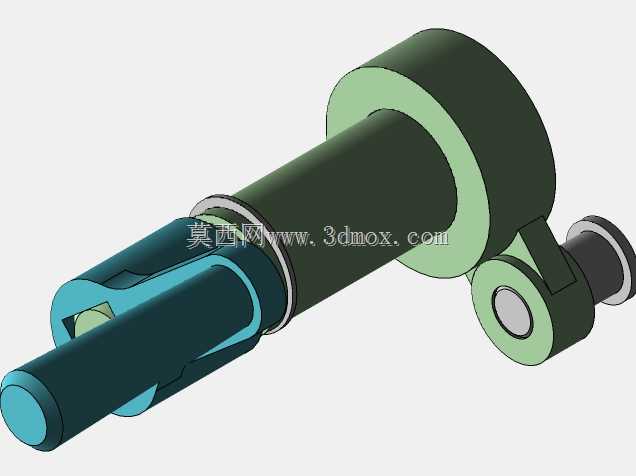

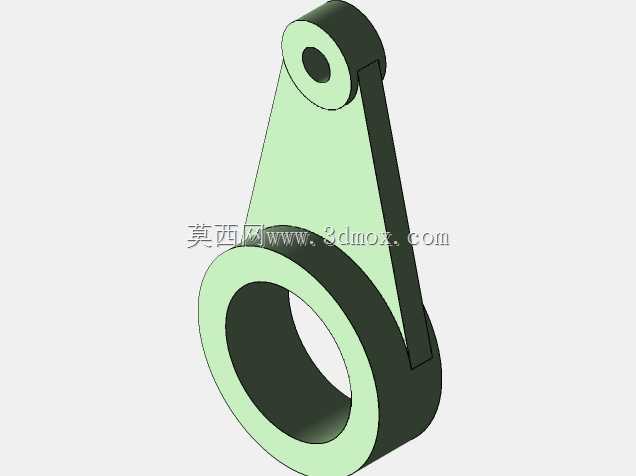

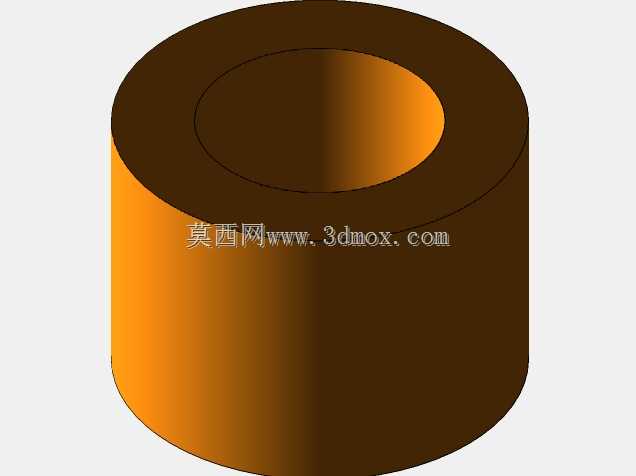

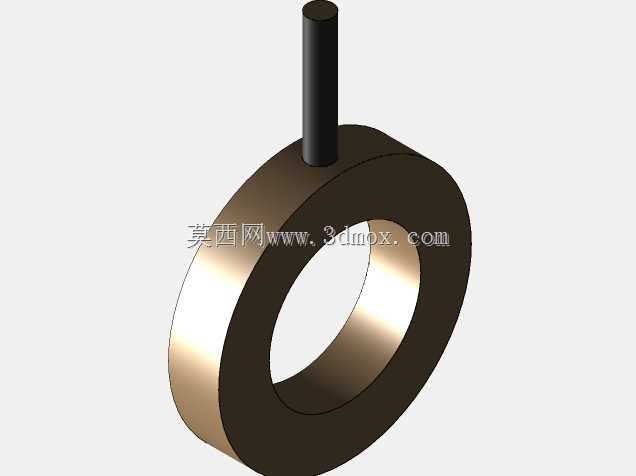

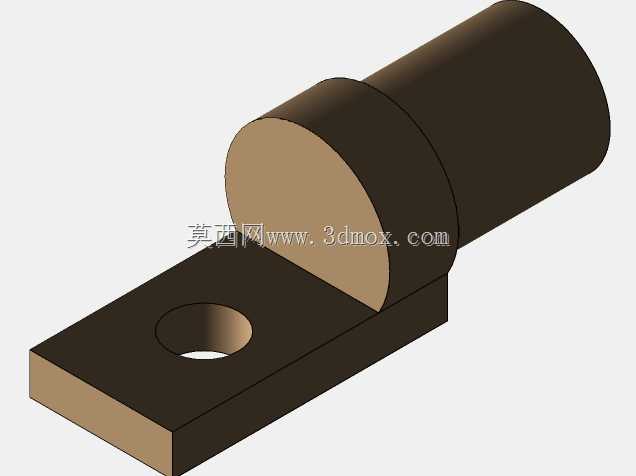

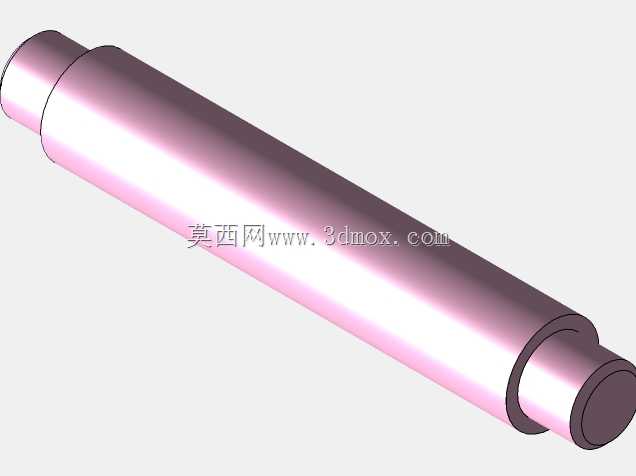

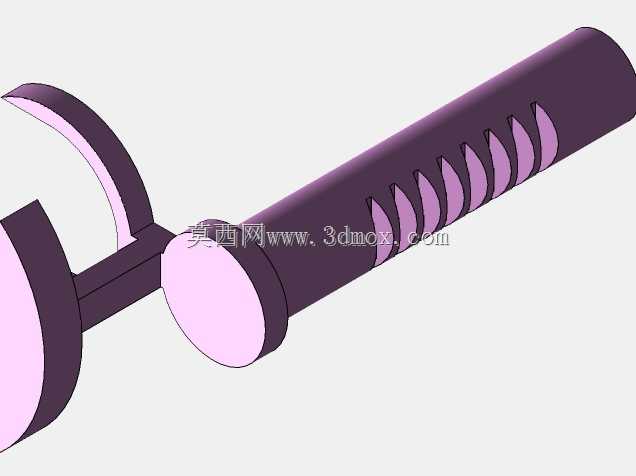

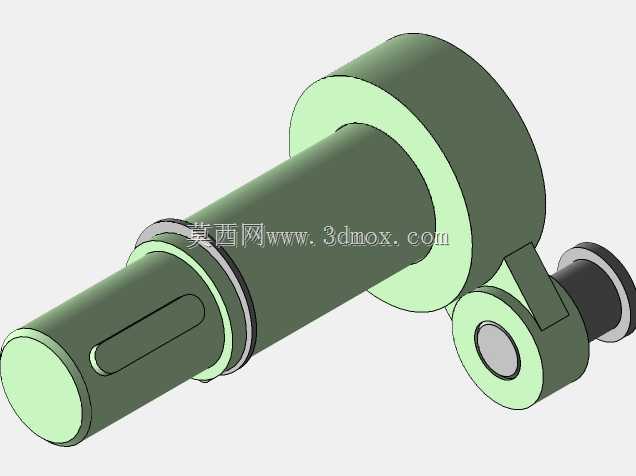

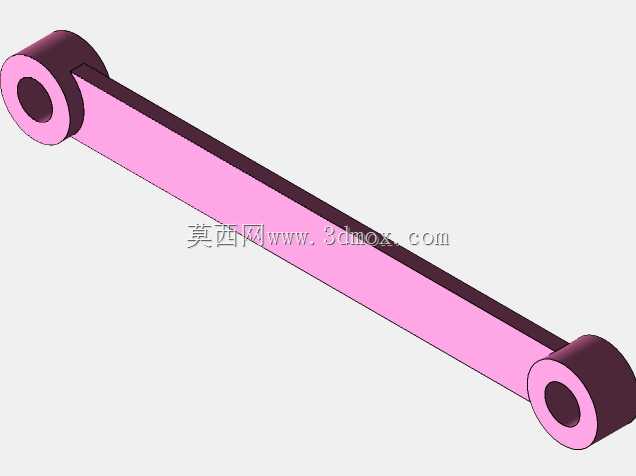

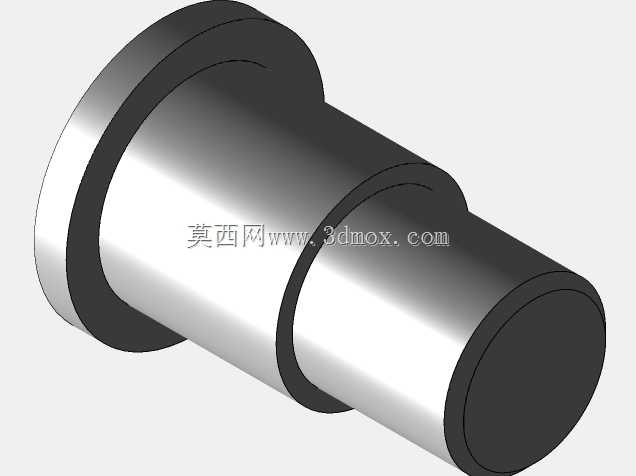

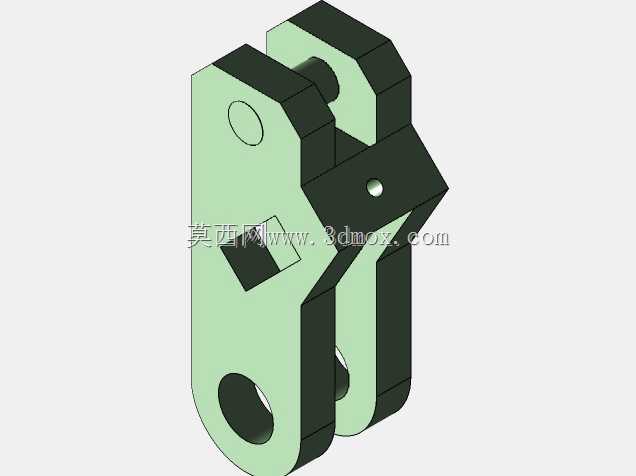

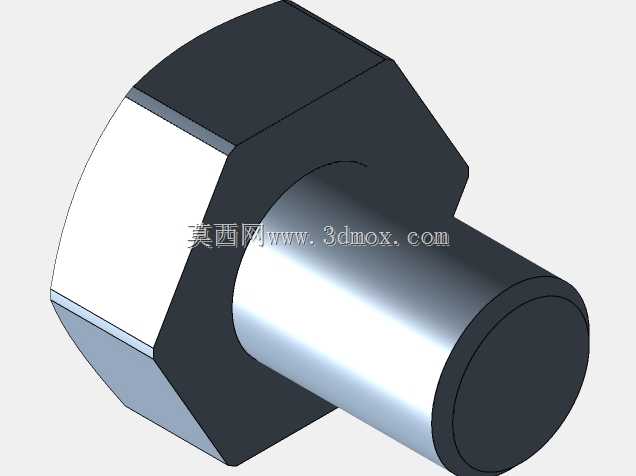

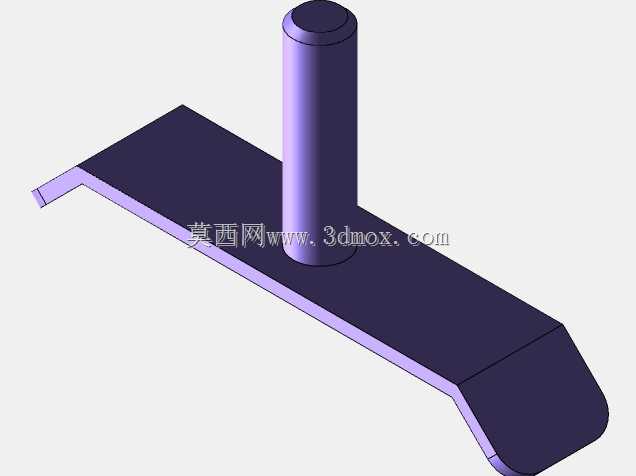

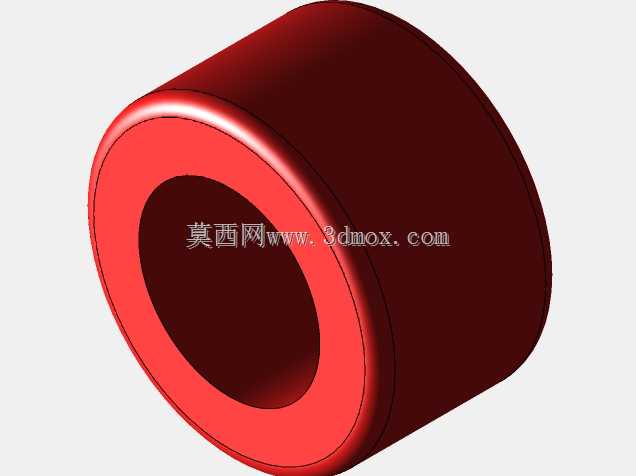

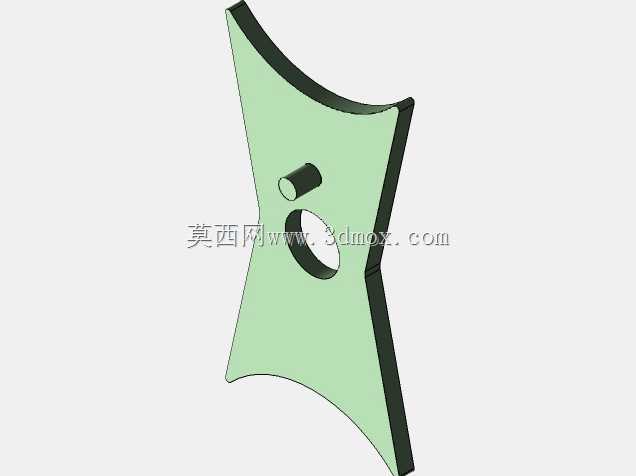

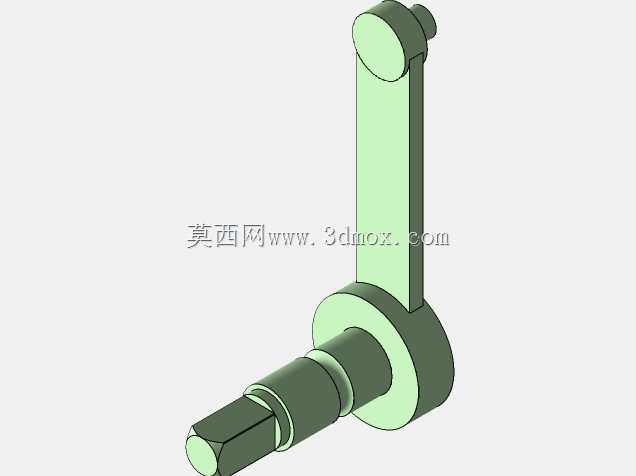

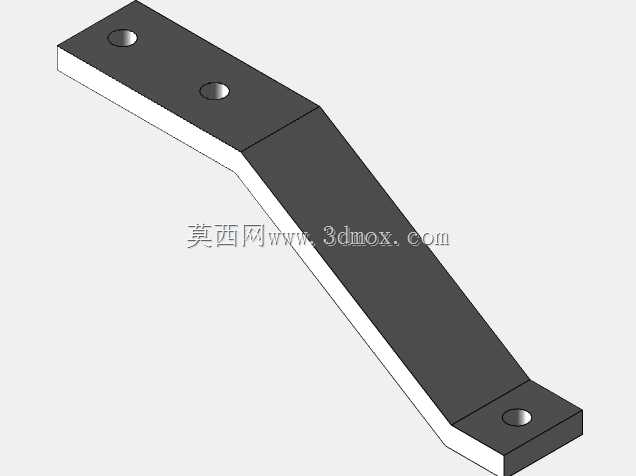

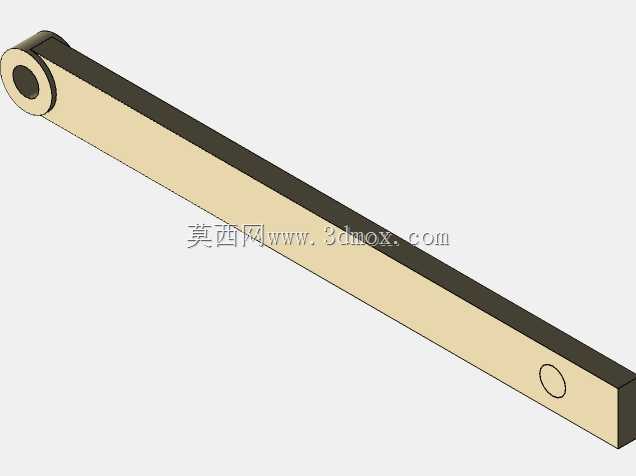

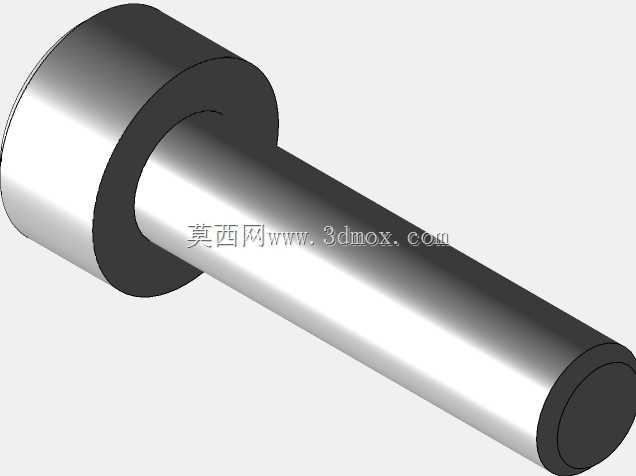

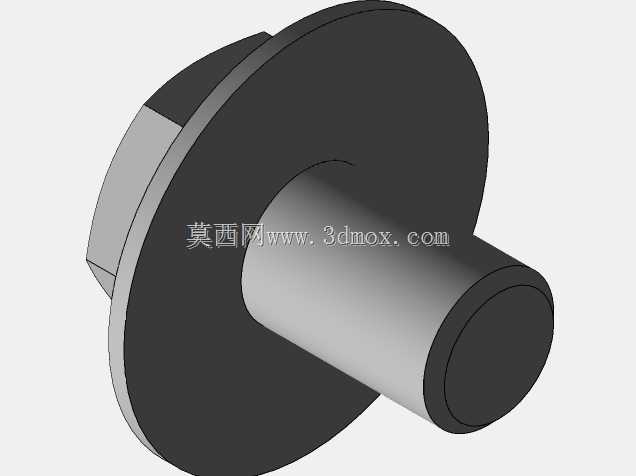

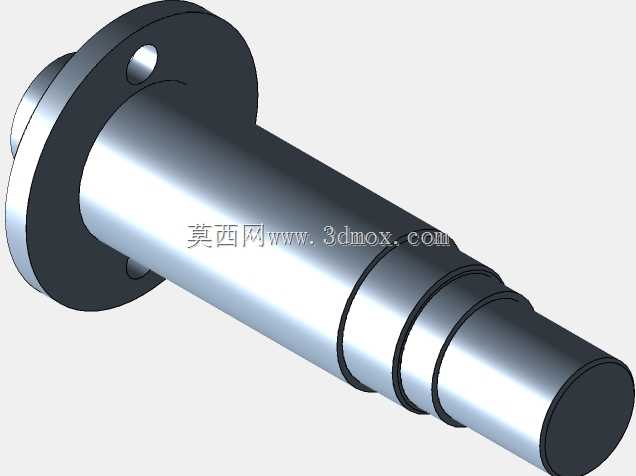

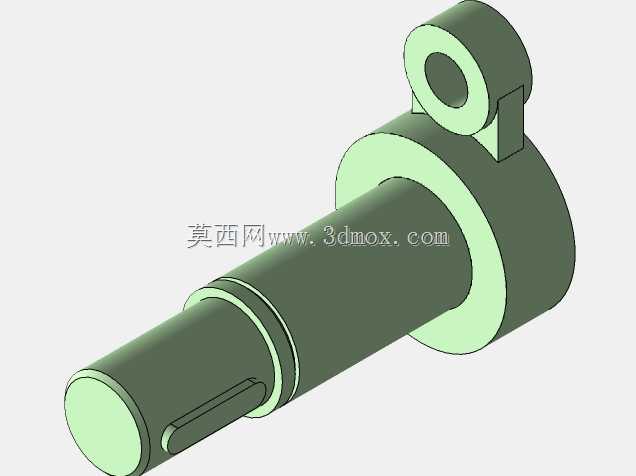

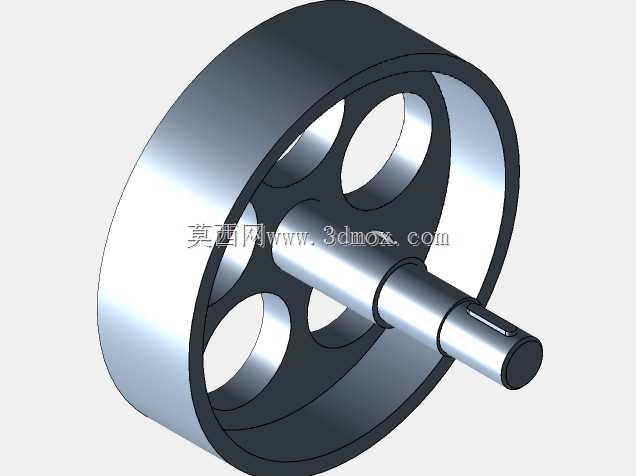

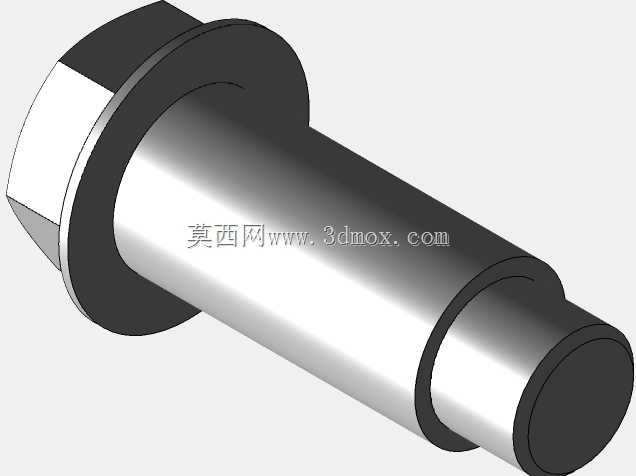

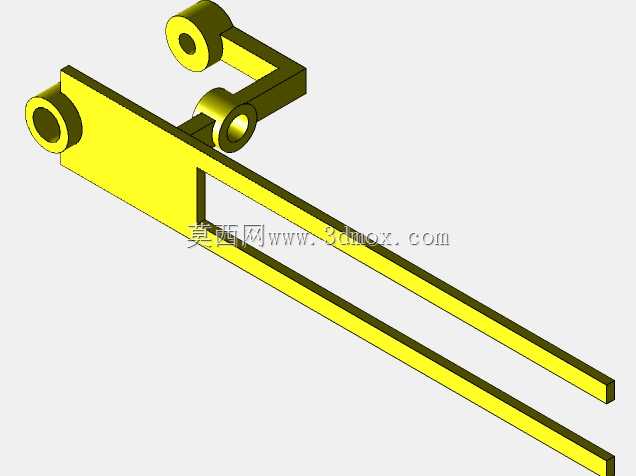

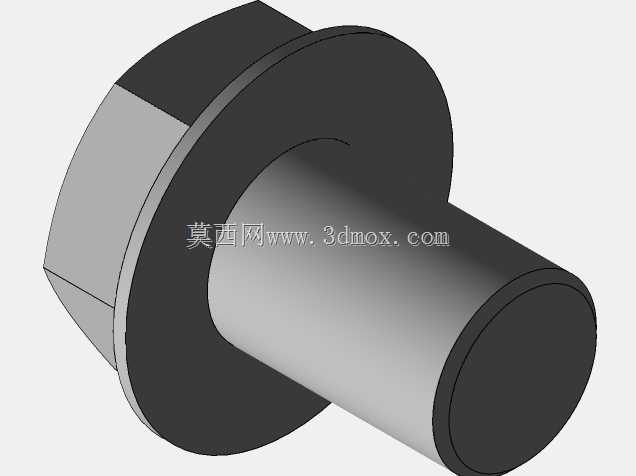

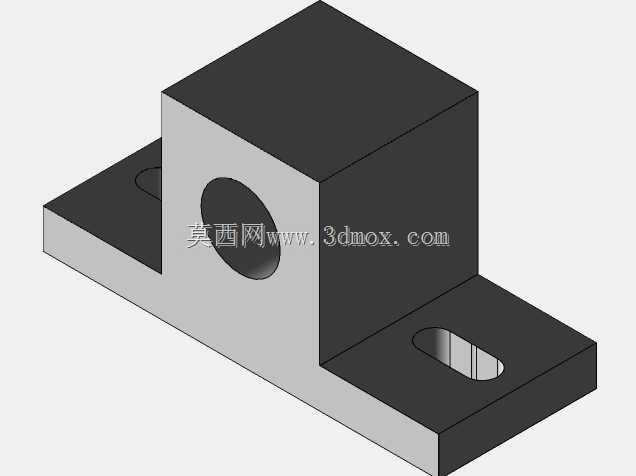

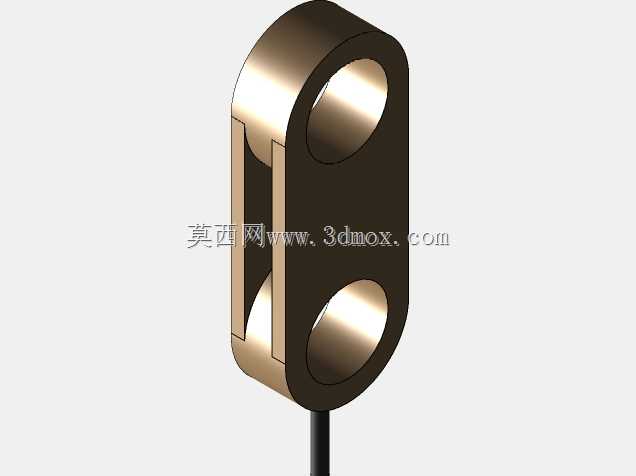

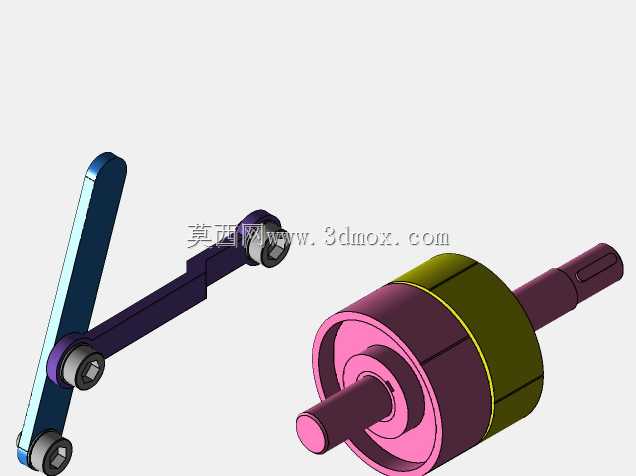

　　在演示过程中如果出现运动副卡滞，不会造成驱动单元或传动杆件的损坏，适合教学场景下频繁启停、非专业人员操作的使用环境。主轴上安装的大直径带轮同时兼具飞轮的作用，轮缘部分做了加厚处理，转动过程中可以储存一定的转动惯量，让整个机构的往复运动输出更加平稳，避免曲柄连杆机构过死点时出现的转速波动问题。曲柄连杆组件是整套机构的核心运动转换单元，曲柄与主轴采用键连接固定，保证动力传递无间隙，连杆两端采用铰接式连接结构，铰接位置配置了自润滑衬套，不需要频繁加注润滑脂即可长时间顺畅运转，减少教学演示场景下的维护工作量。连杆的长度经过精确计算，匹配曲柄的偏心距，最终输出端的往复行程控制在合理范围内，既可以清晰观察运动轨迹，

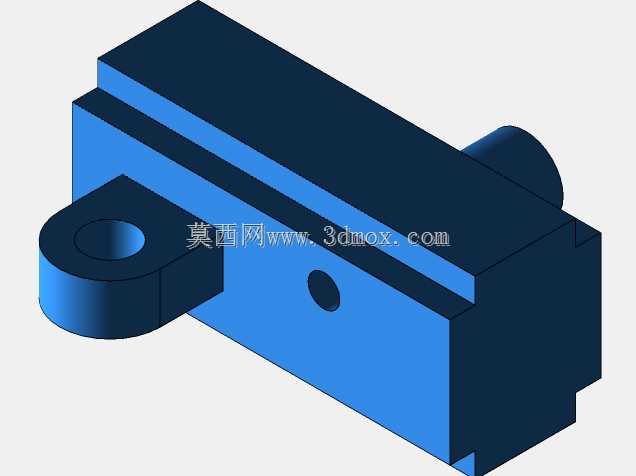

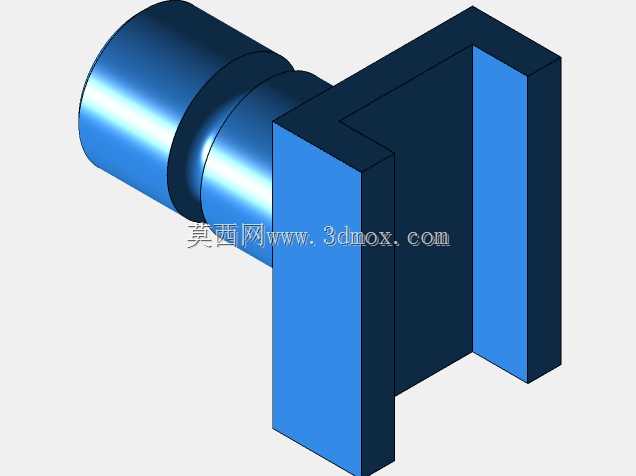

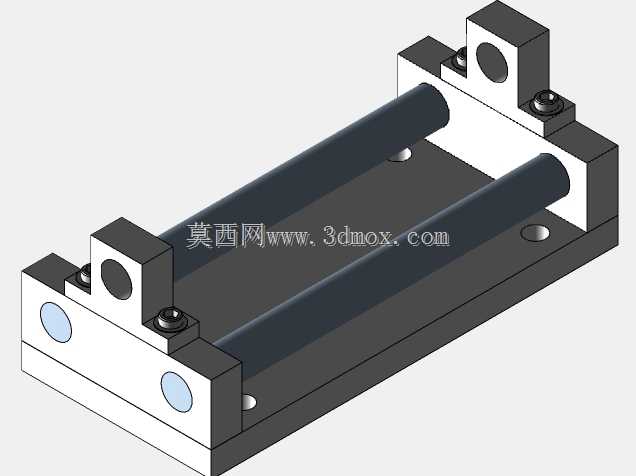

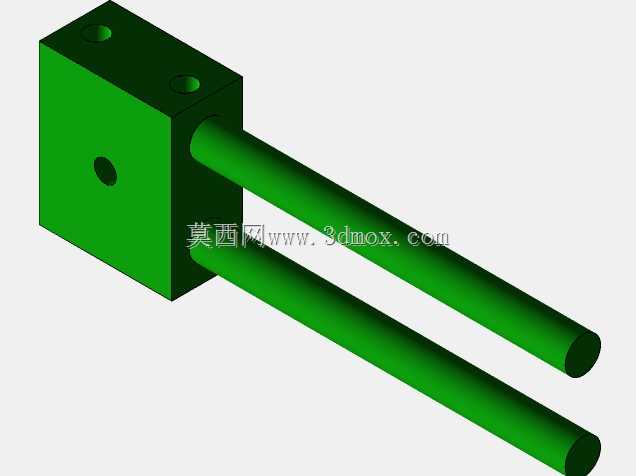

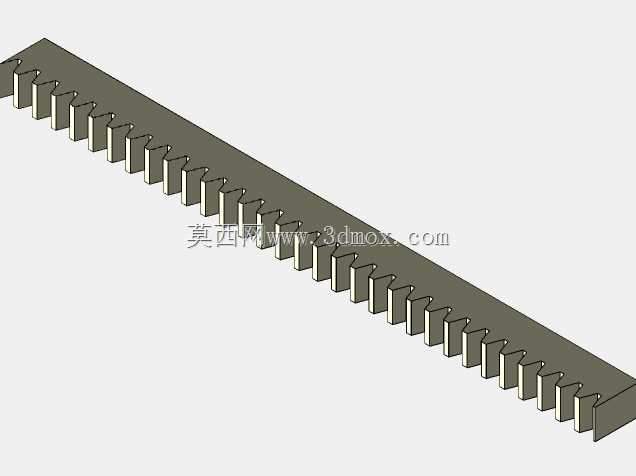

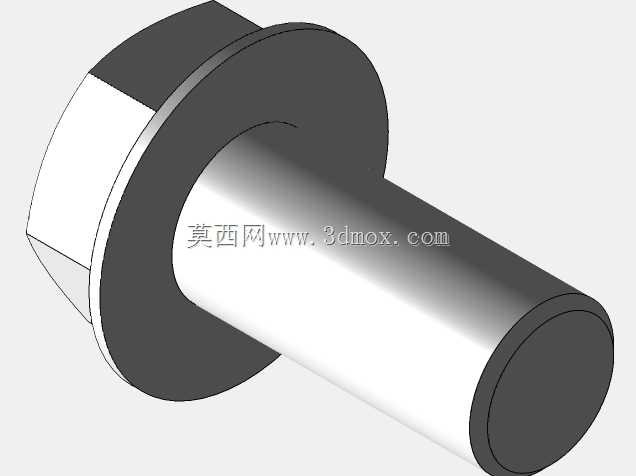

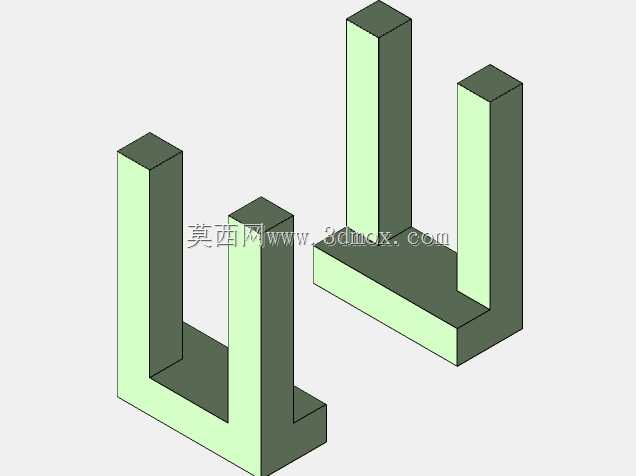

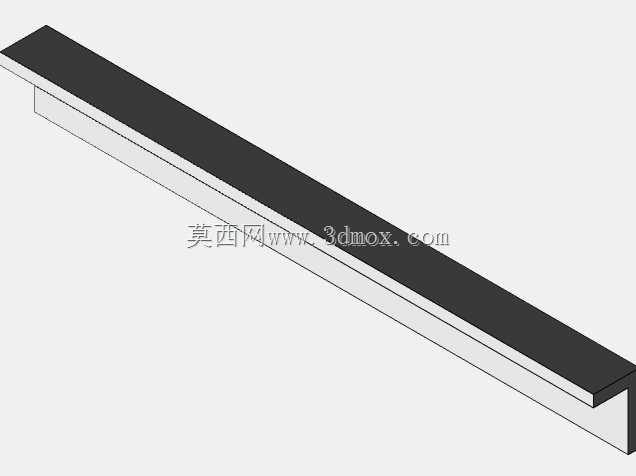

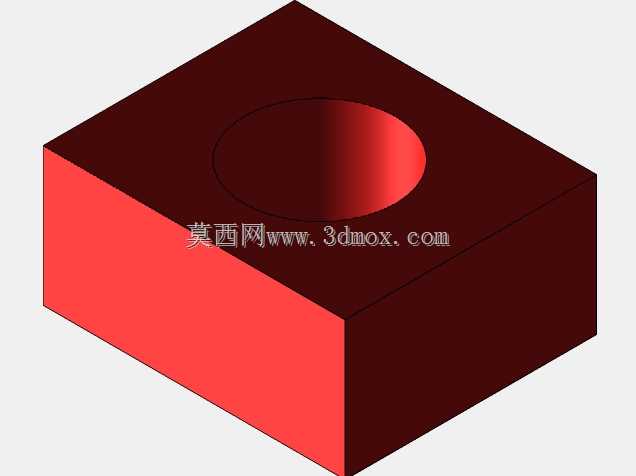

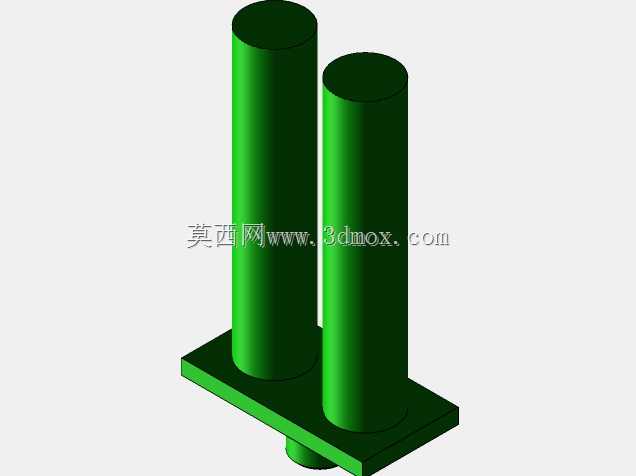

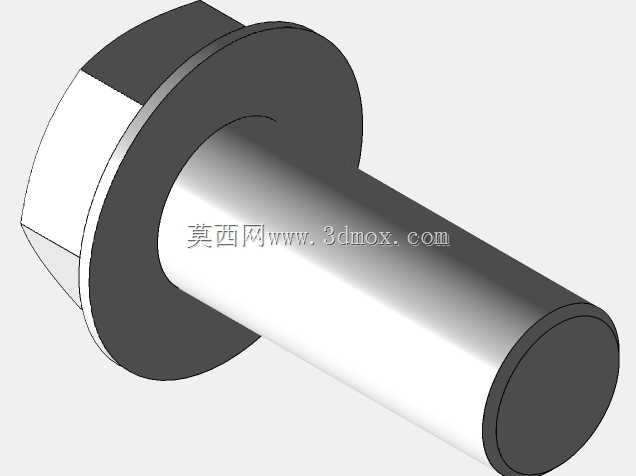

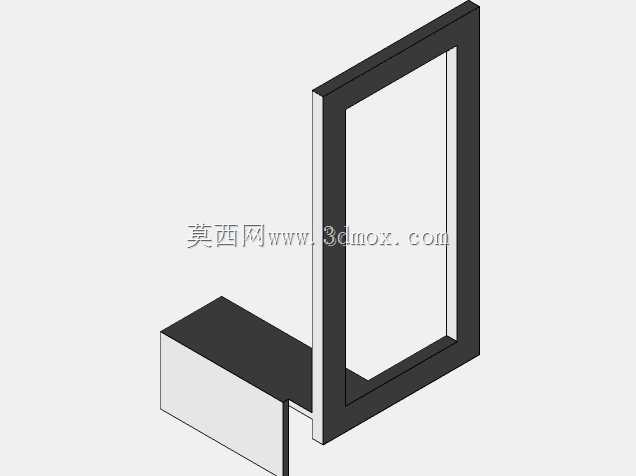

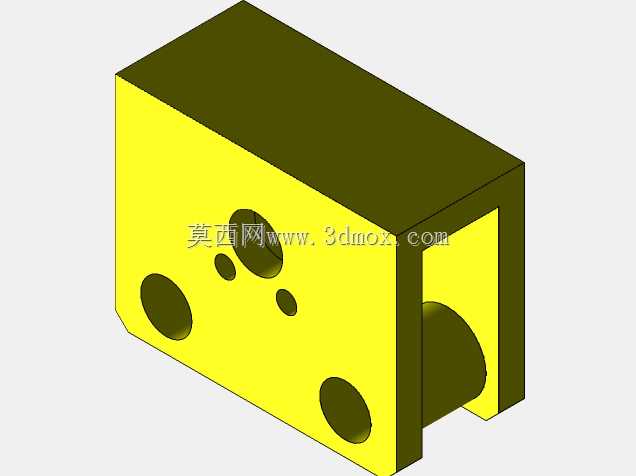

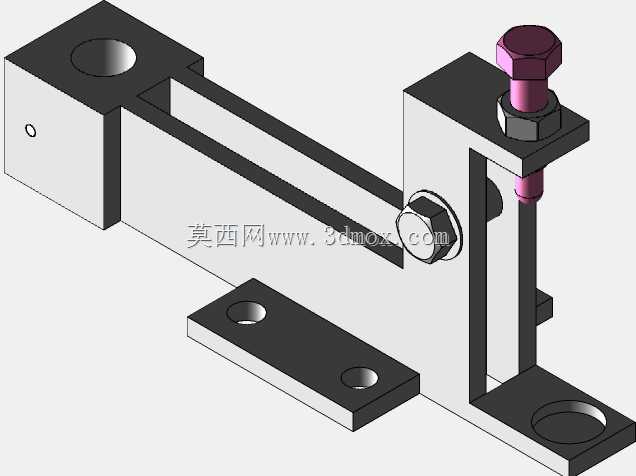

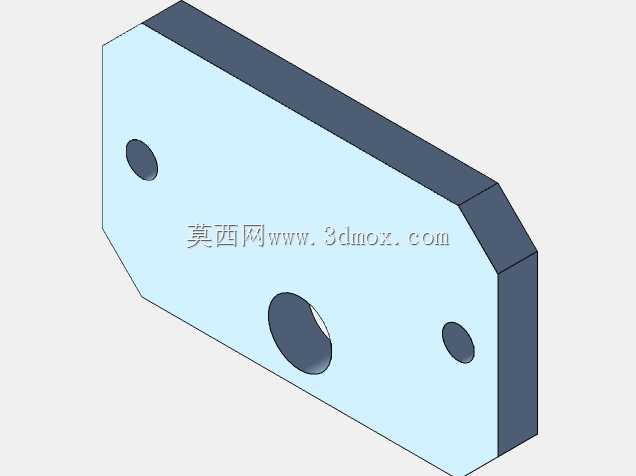

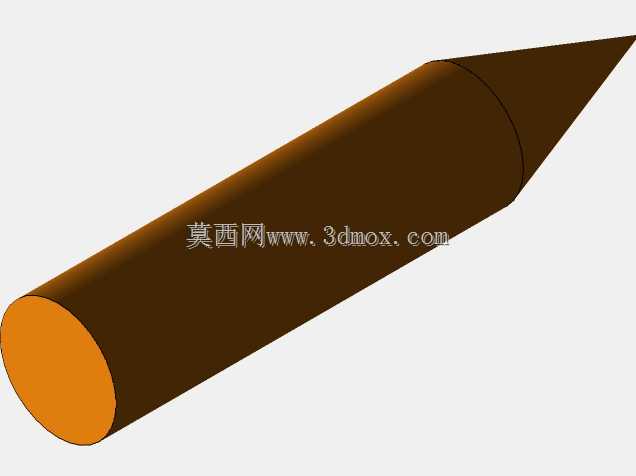

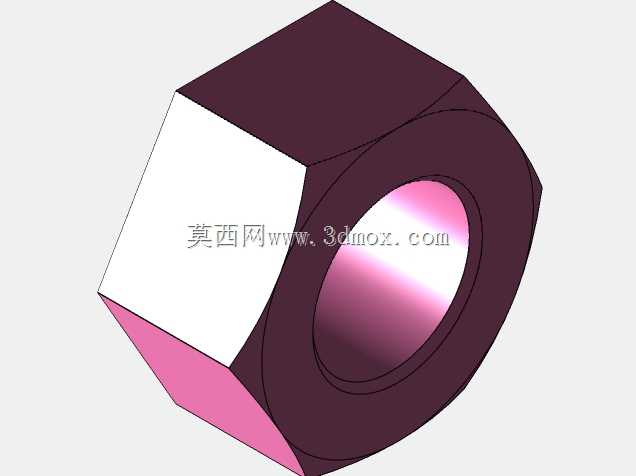

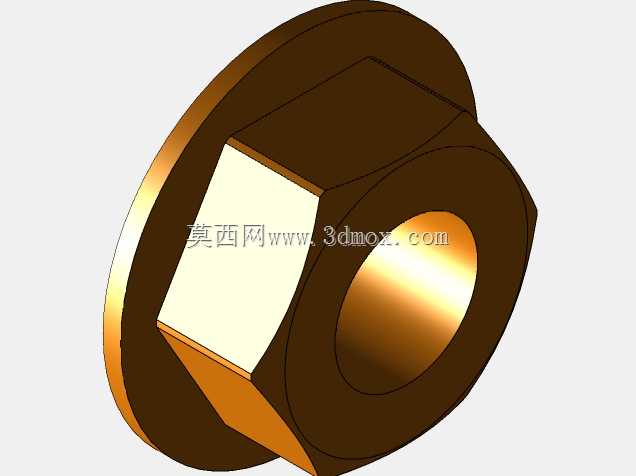

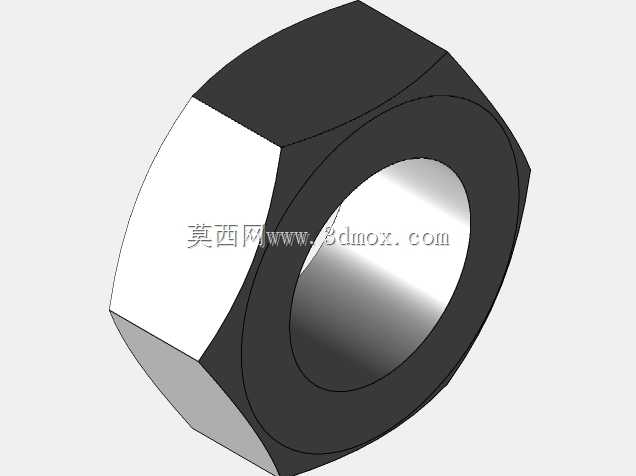

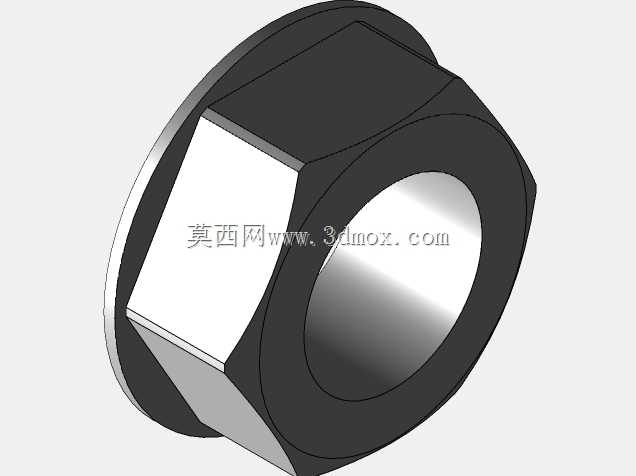

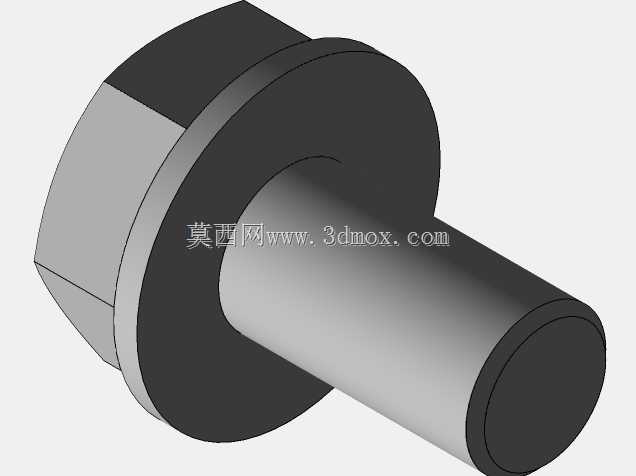

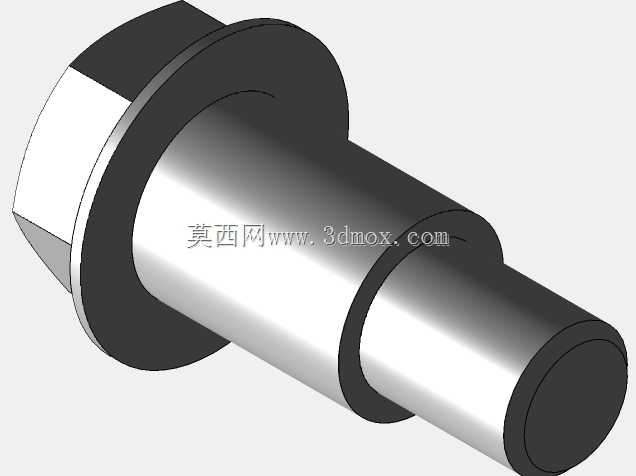

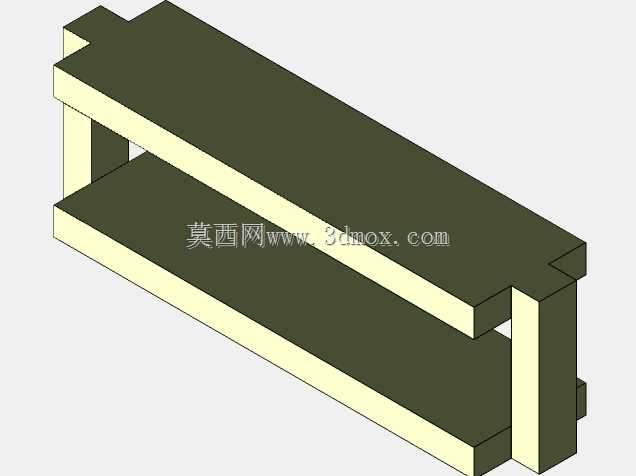

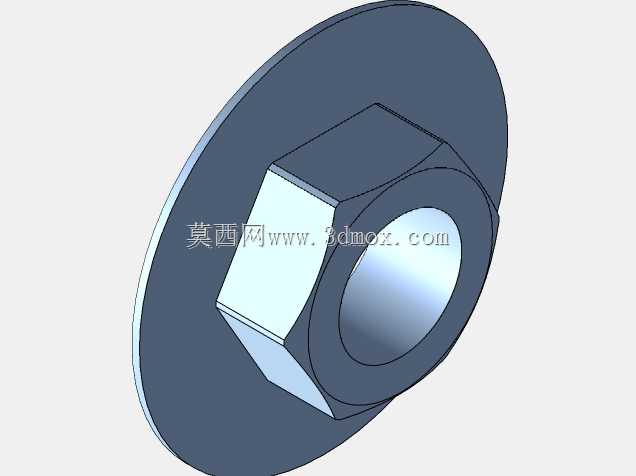

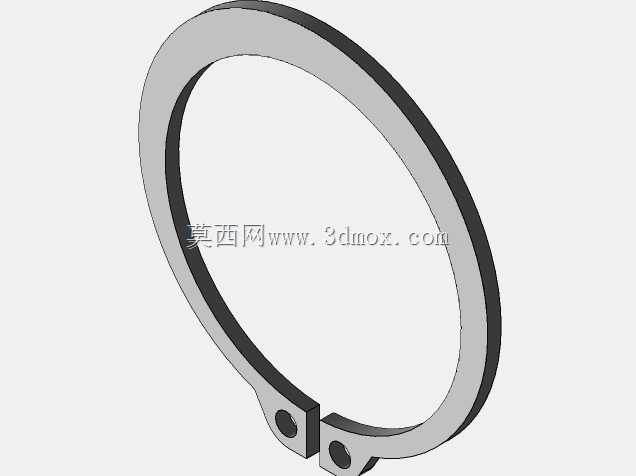

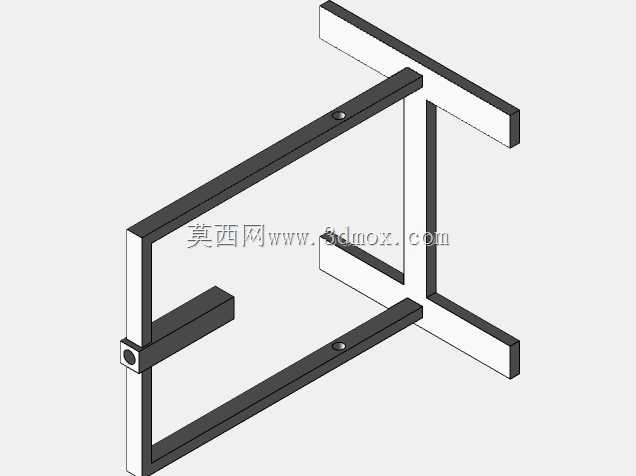

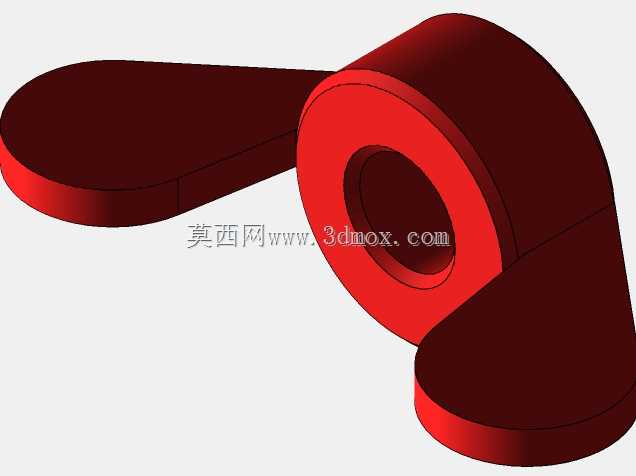

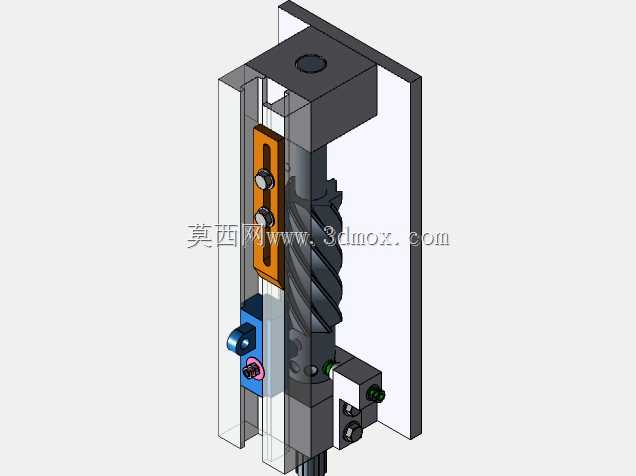

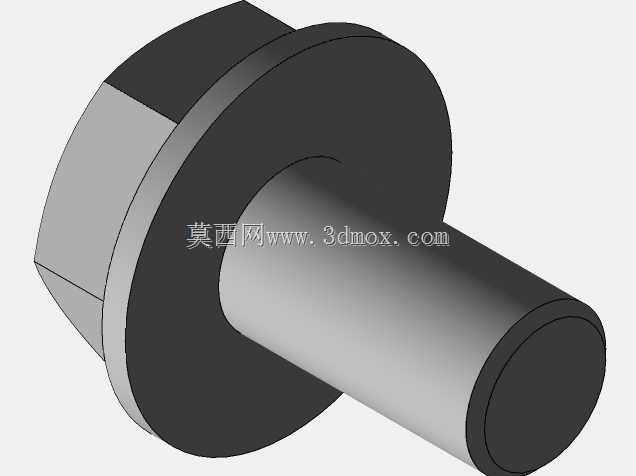

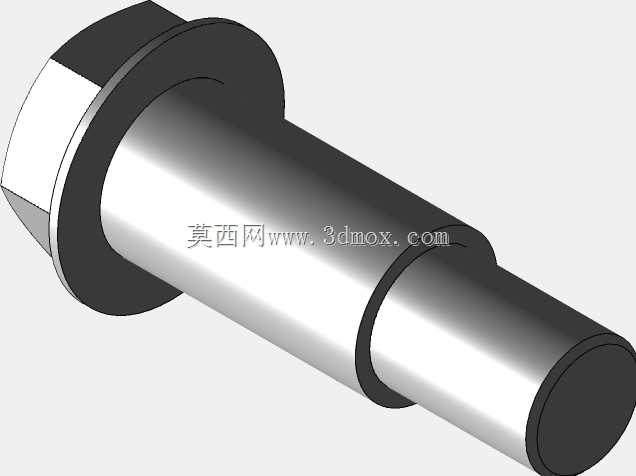

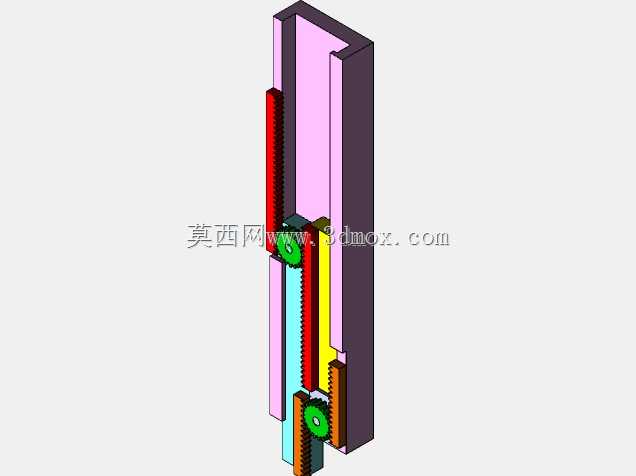

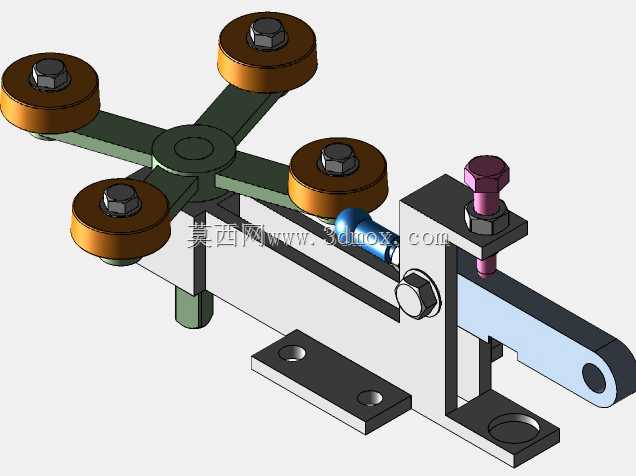

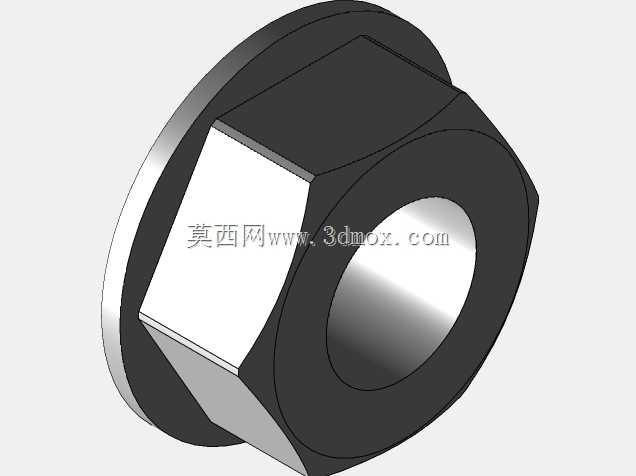

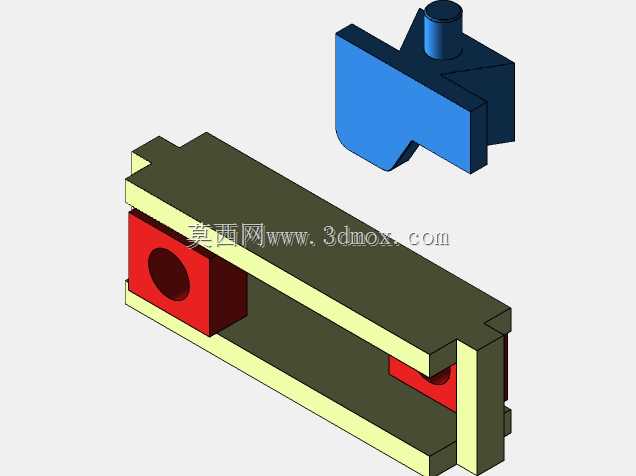

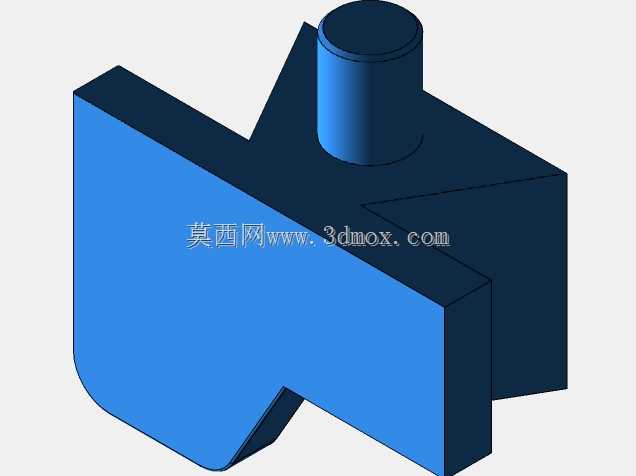

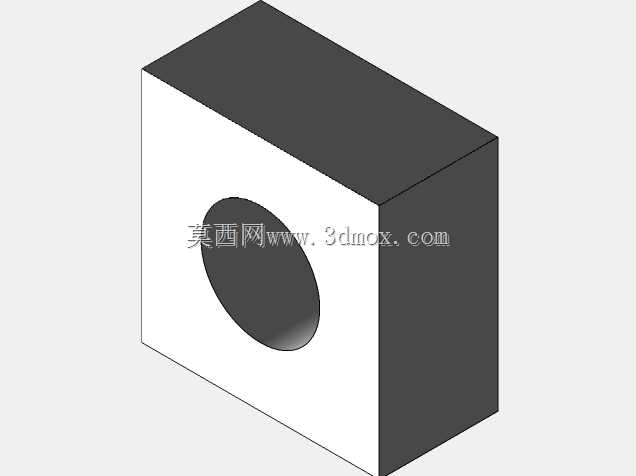

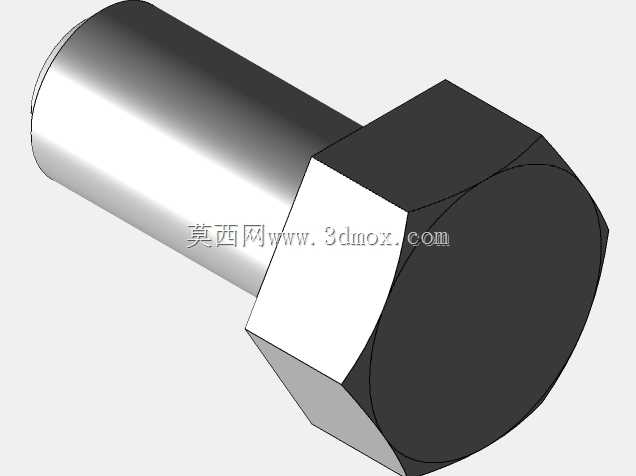

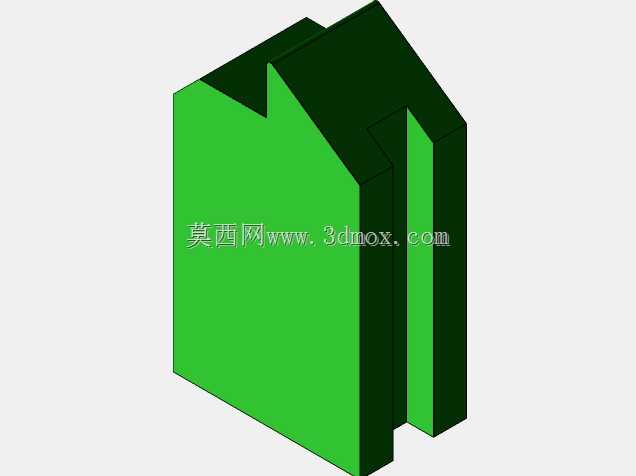

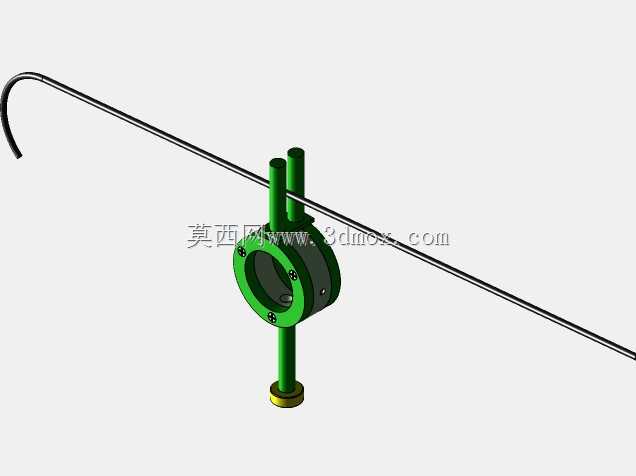

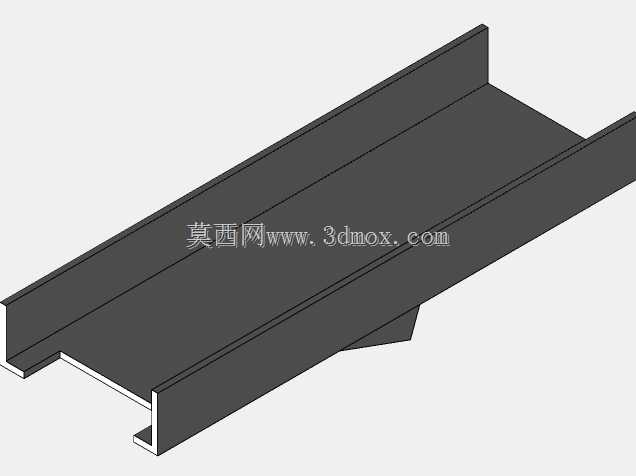

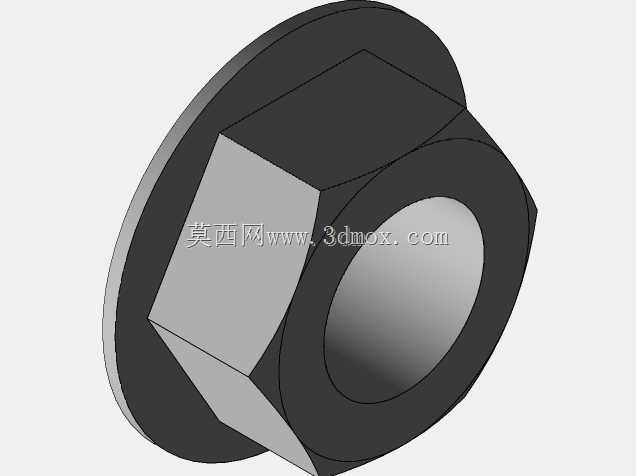

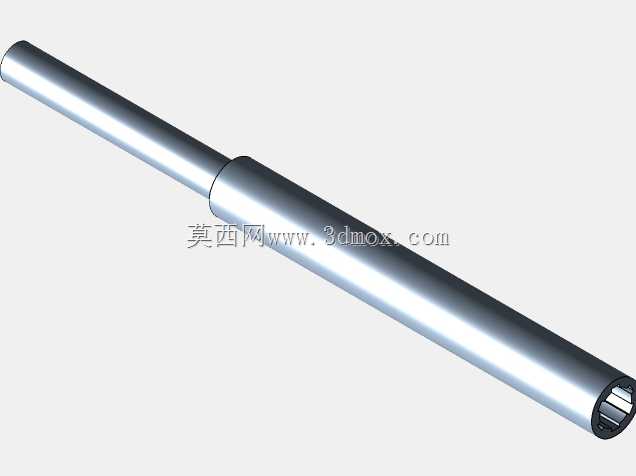

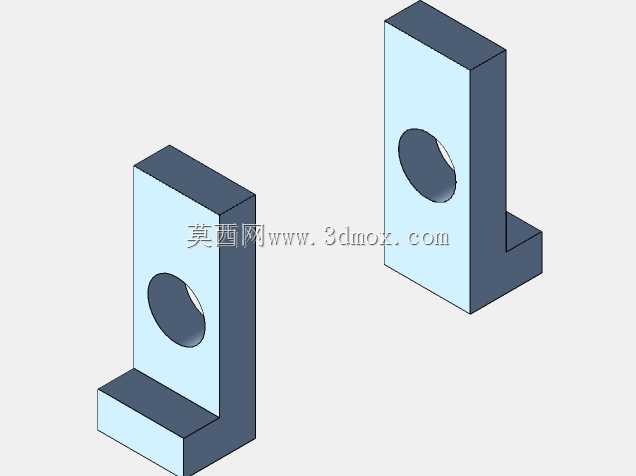

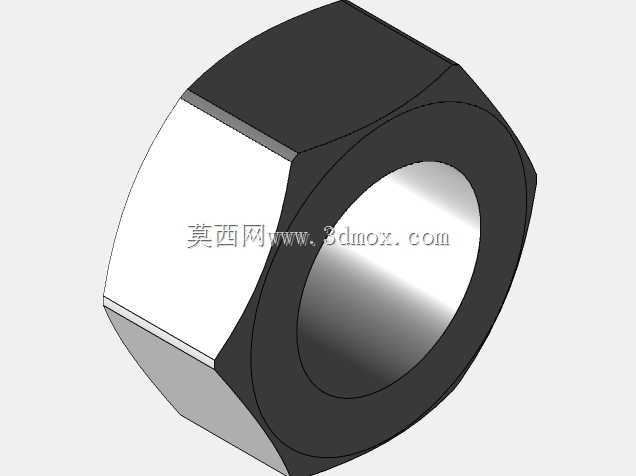

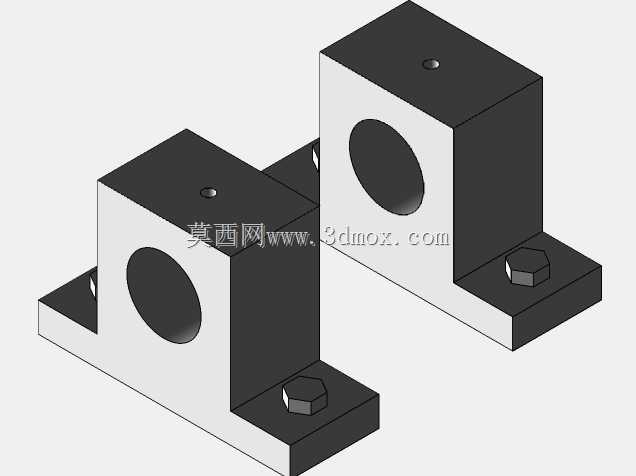

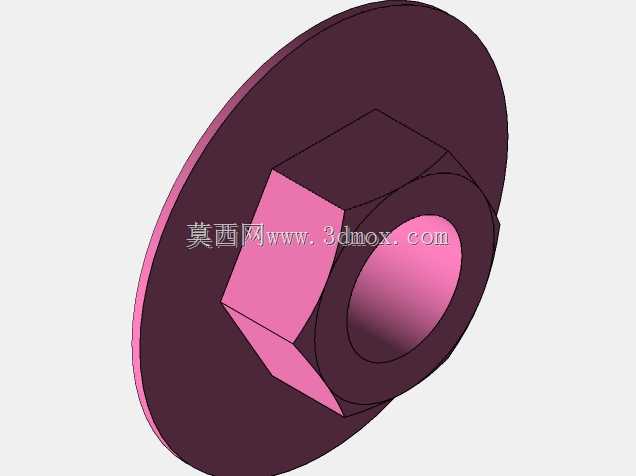

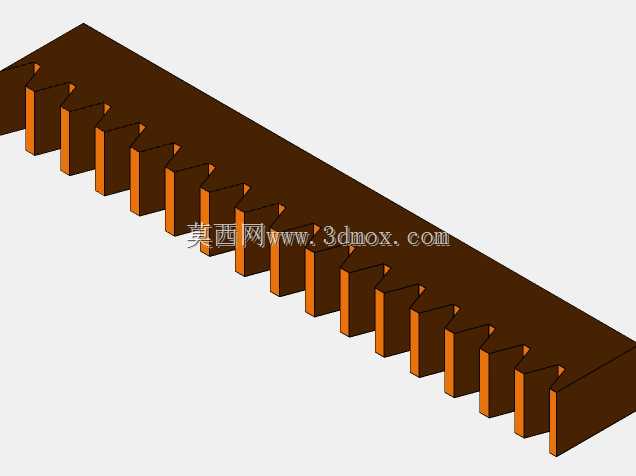

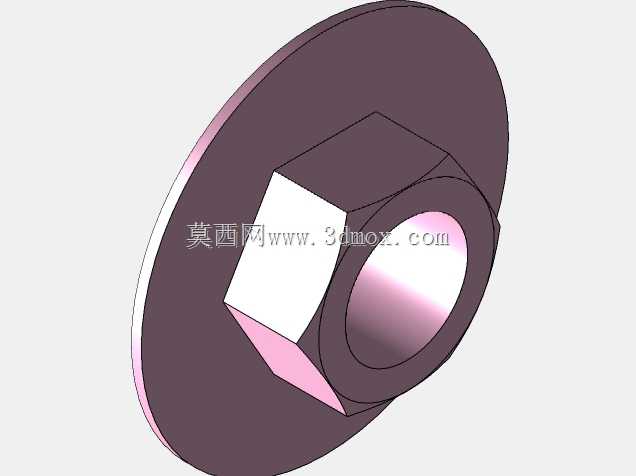

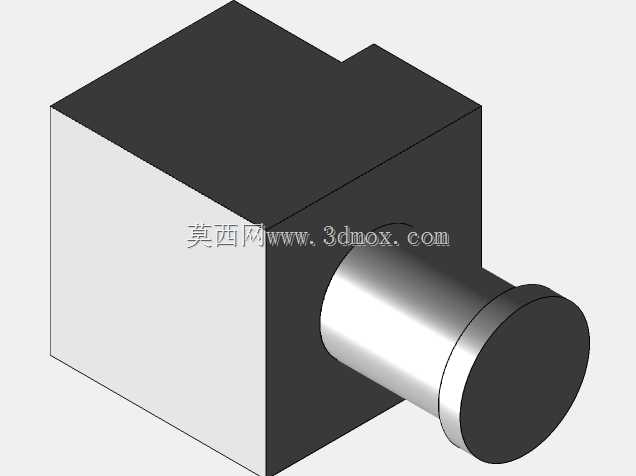

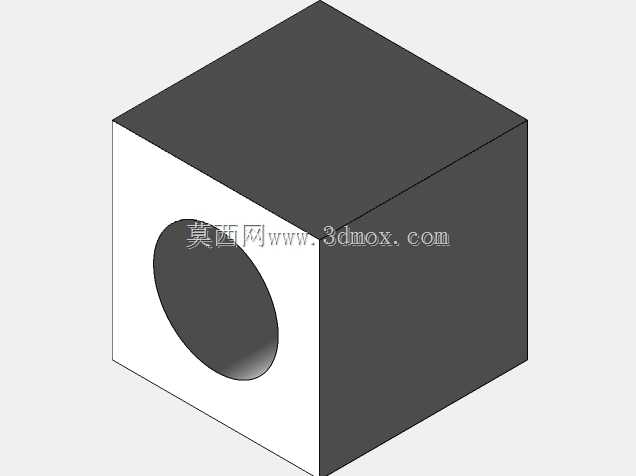

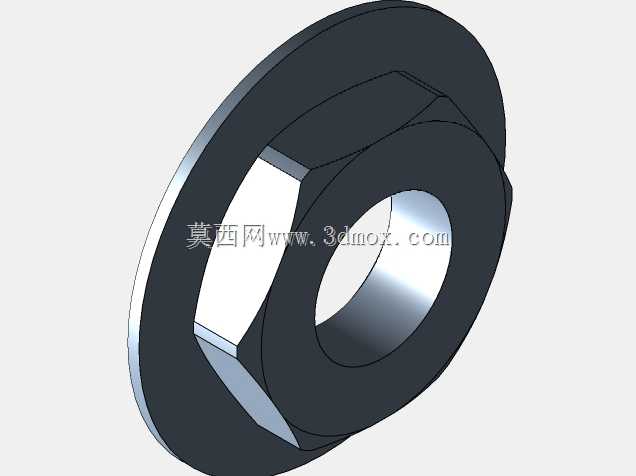

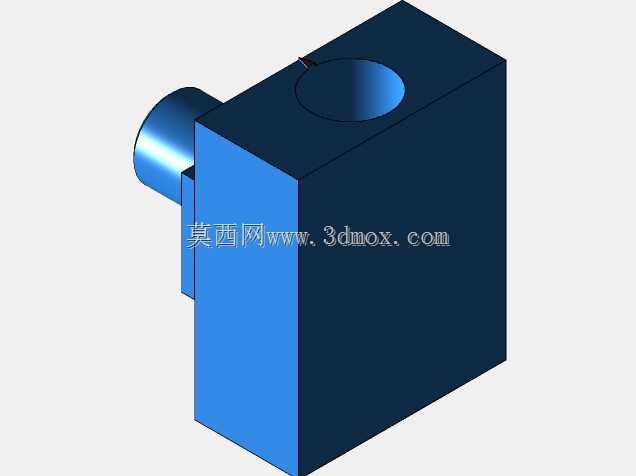

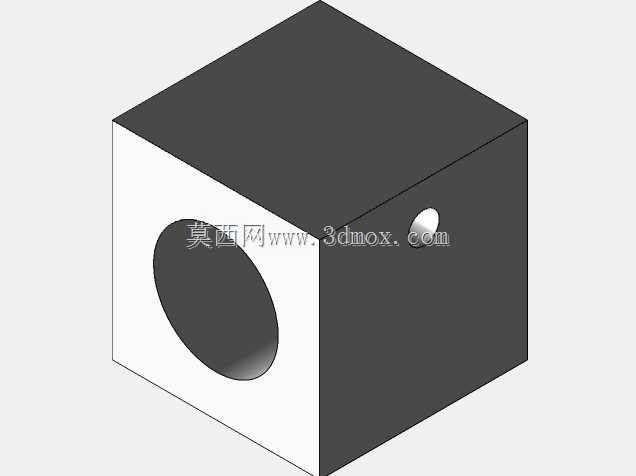

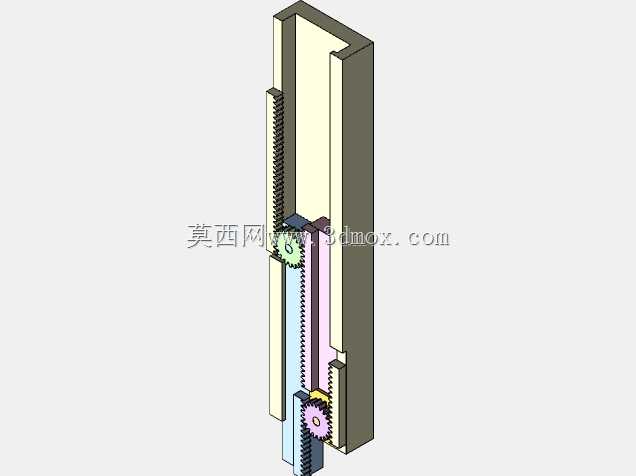

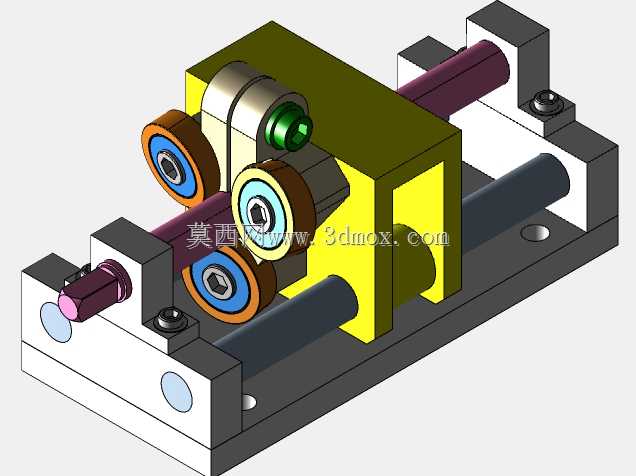

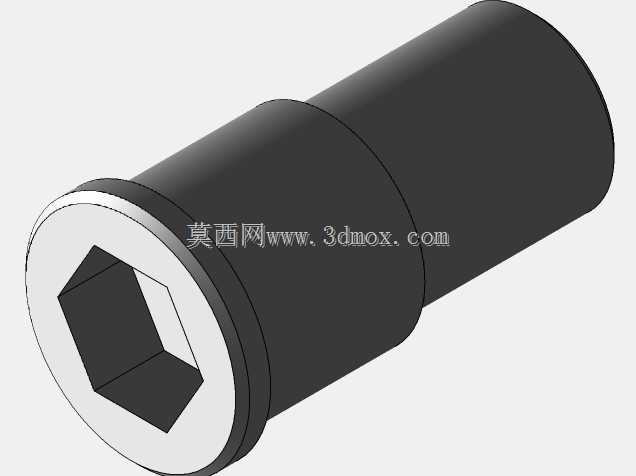

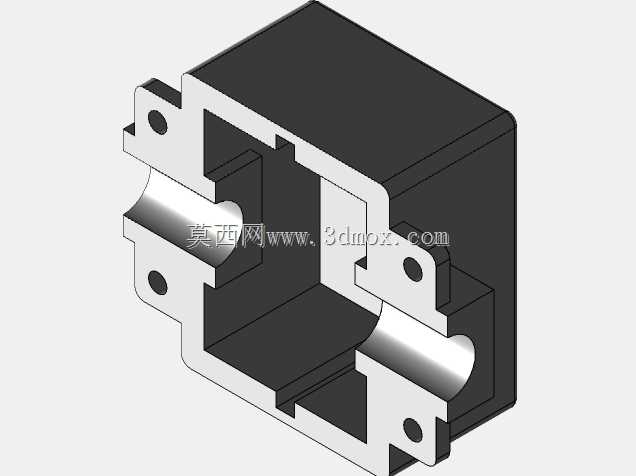

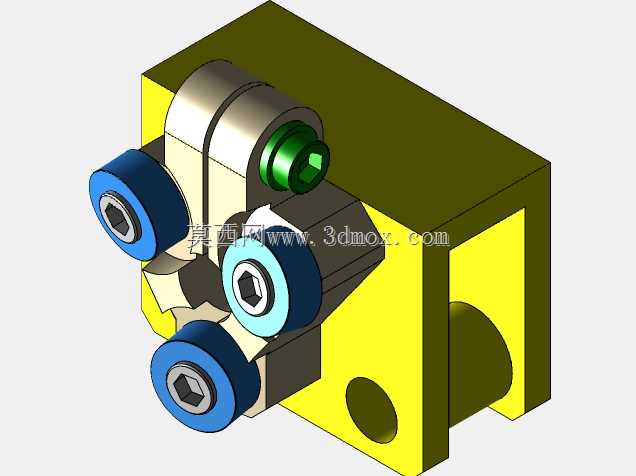

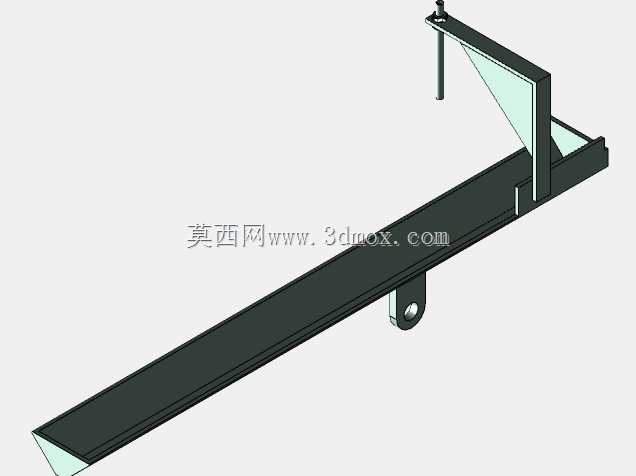

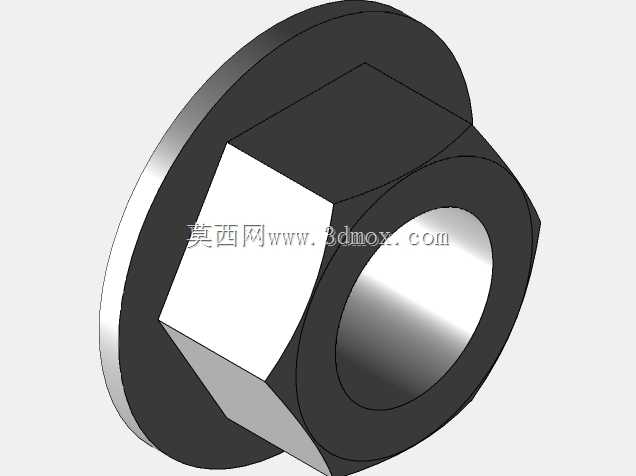

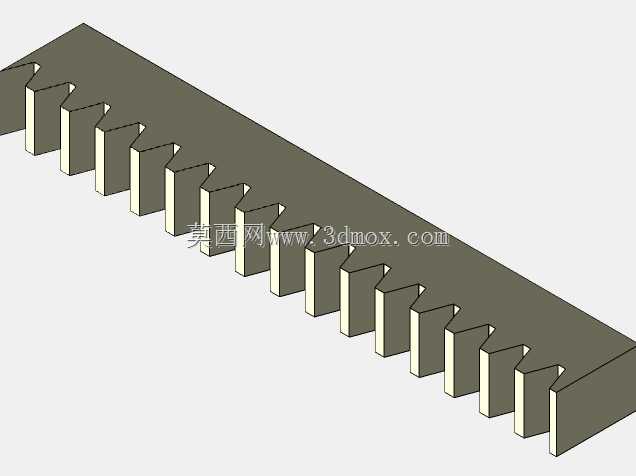

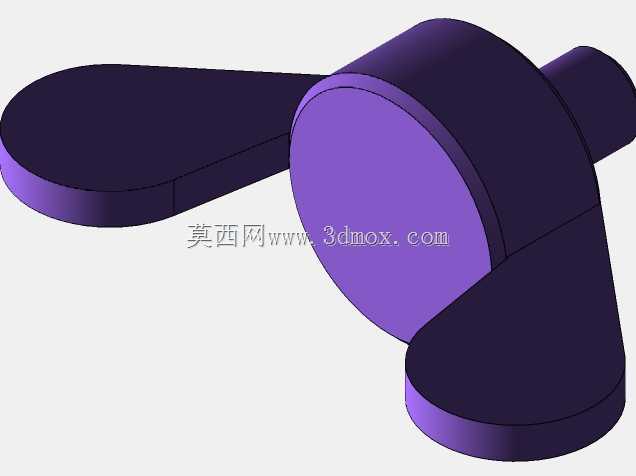

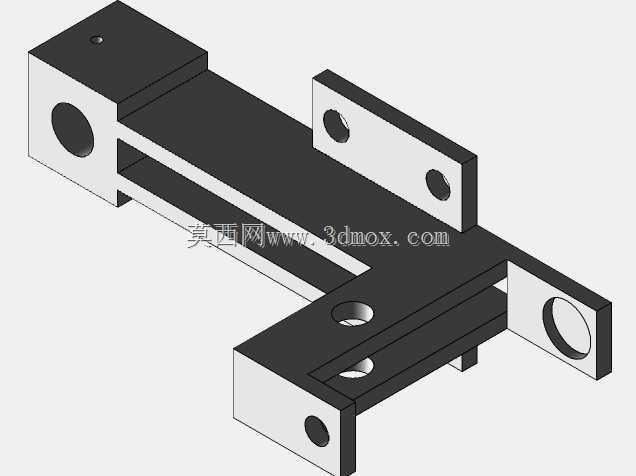

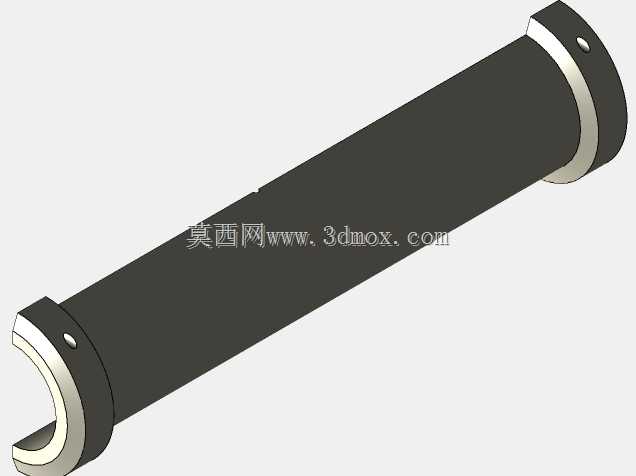

　　又不会因为行程过大导致杆件运动时超出底座边界造成干涉。输出端的滑动导向单元采用双导轨平行布置结构，滑块与导轨之间采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又不会因为间隙过大出现运动方向的偏摆，滑块的输出端面预留了标准螺纹安装孔，可以根据演示或实际使用需求，加装不同的执行末端，比如打点笔、小型推料头、检测探头等部件，拓展实际使用场景。整套机构的所有零部件都做了模块化设计，不同功能单元之间通过螺栓连接固定，不需要焊接或特殊粘接工艺，拆解和组装都非常方便，教学场景下可以让学员自行拆解组装，理解每个零部件的装配关系和作用。各运动部件的材质选择也充分考虑了使用场景的需求，底座采用铸铁材质，

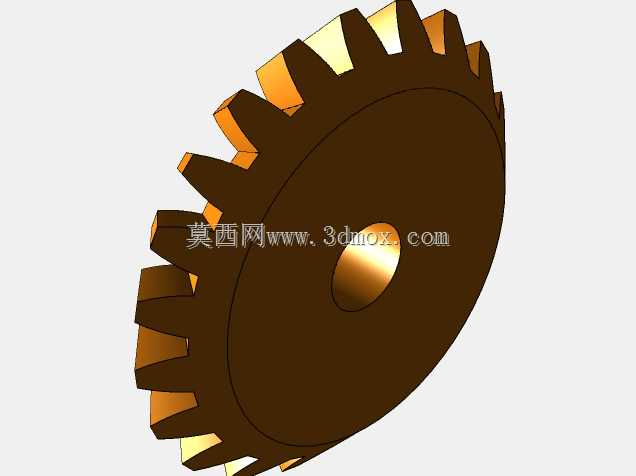

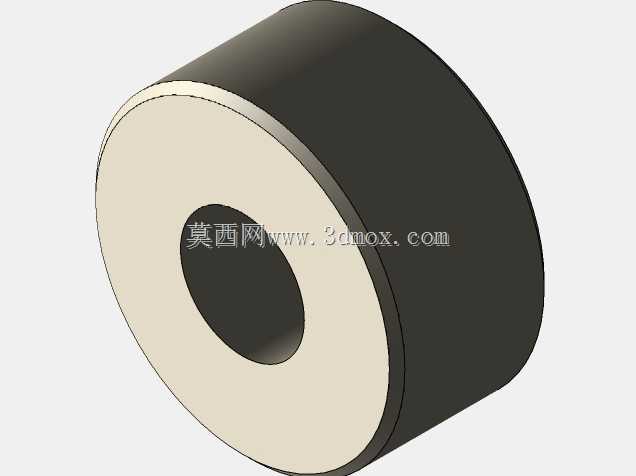

　　保证整体刚性降低运转振动，传动杆件采用优质碳素结构钢，经过调质处理提升强度和耐磨性，带轮采用铝合金材质，降低转动惯量的同时避免生锈，铰接位置的衬套采用铜基自润滑材质，耐磨性能优异使用寿命长。在实际设备改造场景中，这套机构的结构逻辑也常被借鉴，用于小型送料机构、表面抛光往复驱动机构、筛网振动驱动单元等需要短行程高频往复运动的工位，只需要根据实际需要的行程和负载，调整曲柄偏心距、连杆长度以及驱动单元的功率，就可以快速适配不同的使用需求，不需要重新做整体结构的颠覆性设计。设计过程中，各运动部件的运动轨迹都经过了干涉校验，全行程范围内杆件之间、杆件与底座之间、带轮与周边安装部件之间都预留了足够的安全间隙，即使存在一定的安装误差，也不会出现运动干涉问题。机构的整体重心落在底座的中心区域，高速运转时不会出现明显的晃动，不需要额外加装配重块即可稳定放置或固定。
