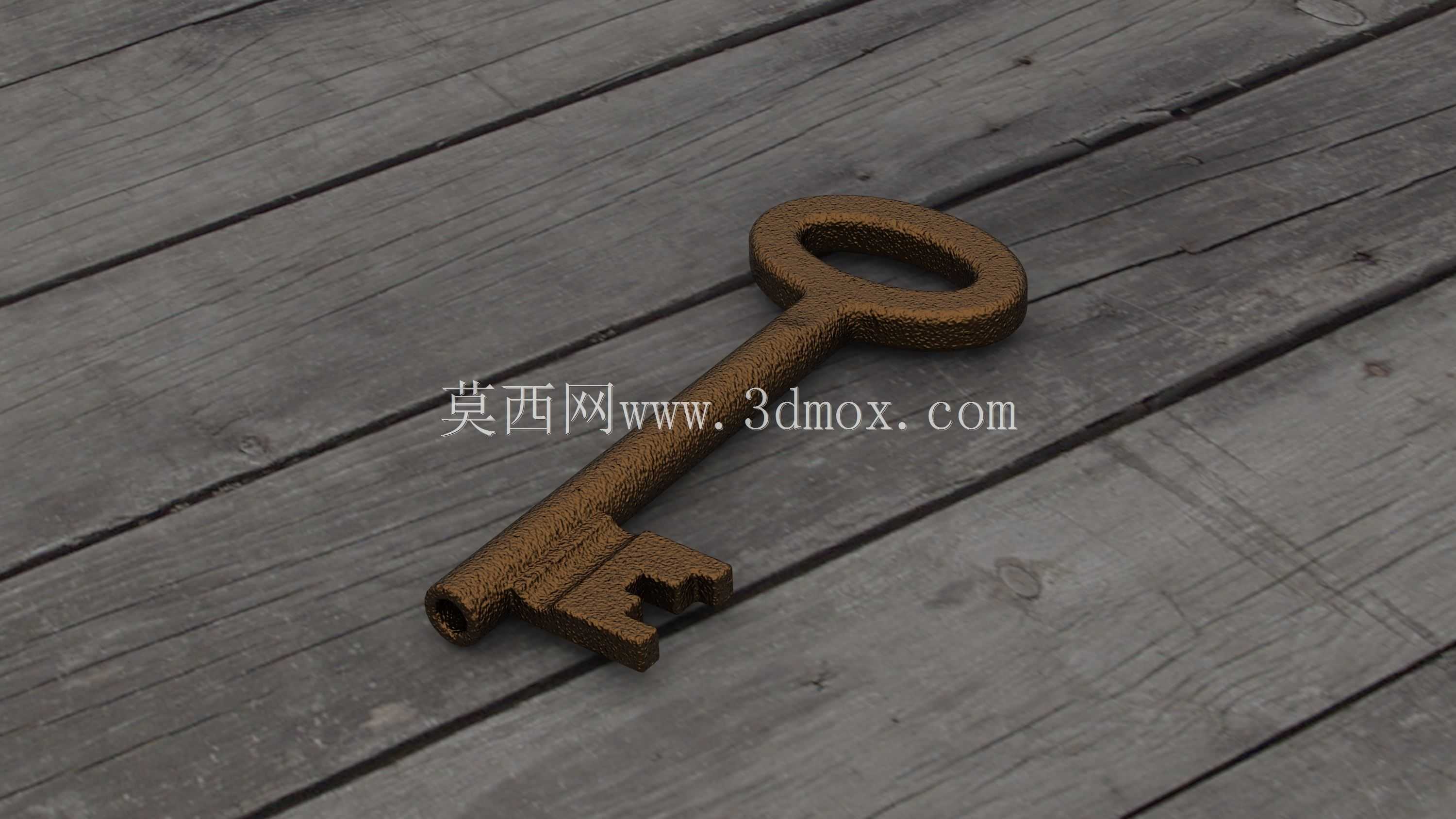

复古做旧黄铜质感老式钥匙结构设计

　　在民用锁具配套、复古场景陈设、五金配件复刻的相关设计工作中，老式钥匙的三维结构还原是很常见的建模需求，这类构件看似结构简单，实则每一处曲面、每一个齿形的尺寸偏差，都会直接影响实际适配性与视觉还原度。做这类模型的时候，首先要明确其核心应用场景：一方面是传统弹子锁、老式挂锁的配套配件开模参考，另一方面是复古主题场景、密室逃脱道具、文创周边的结构设计参考，部分五金维修领域也会用到这类模型做旧件复刻的尺寸参照。从功能特性来看，这类老式钥匙的核心功能是通过柄部的环形结构传递扭转力矩，通过杆部的定位段与锁芯内孔配合限位，端部的齿形结构对应锁芯内弹子的排布高度，插入后对齐弹子间隙即可完成解锁动作，整个构件在使用过程中需要承受一定的扭转应力，同时长期使用会产生表面磨损、氧化包浆的质感，建模时需要兼顾结构合理性与外观质感的还原。设计思路上，首先要确定整体的尺寸边界：常规这类老式挂锁钥匙总长度控制在60-80mm区间，柄部环形的外径在22-28mm，环体的截面直径为4-5mm，这个尺寸既能够保证手指捏持扭转时有足够的施力空间，也不会因为环体过大导致携带不便；杆部的直径根据适配锁芯的内孔尺寸确定，通常为5-6mm，杆部从柄部衔接位置到齿形段的过渡要做圆角处理，避免应力集中导致长期扭转后从根部断裂，实际使用中很多老旧钥匙的断裂位置都出现在柄部与杆部的衔接处，所以建模时这个位置的圆角过渡不能省略，要按照实际受力情况做R2-R3的圆弧过渡，保证结构强度。

　　齿形段的设计是整个模型的核心，老式钥匙的齿形不是随意做的凹凸结构，每个齿的高度差对应锁芯内弹子的弹簧压缩行程，通常齿槽的深度差控制在1-2mm，齿的侧边要做0.2-0.3mm的倒角，方便插入锁芯时顺利对位，不会因为棱角卡顿导致插拔不畅；齿形的端部要做小角度的导向斜面，插入锁芯时可以自动修正对位偏差，这也是实际五金配件设计里很容易被忽略的细节，很多复刻的钥匙插拔卡顿，就是因为齿端没有做导向倒角。表面质感的处理上，做旧效果不是简单的颜色加深，要还原长期使用的磨损痕迹：柄部环形的内侧因为长期与钥匙环摩擦，会呈现出比其他位置更光滑的金属质感，氧化层更薄；杆部与锁芯内孔接触的位置因为长期插拔摩擦，纹理也会更细腻，而齿形的缝隙、

　　柄部与杆部的衔接位置因为不容易被摩擦到，会留存更厚的氧化层与污渍堆积的质感，这些细节在建模时可以通过曲面分色、纹理映射的方式体现，不需要额外做复杂的结构，但是能大幅提升模型的真实感。另外，这类钥匙的杆部末端通常会有一个小的沉孔或者倒角，一方面是加工时的工艺定位孔，另一方面也能减少端部的锐边，避免携带时划伤衣物或者皮肤，这个细节很多新手建模时会遗漏，导致模型看起来不符合实际加工逻辑。从安装适配的角度来说，这类钥匙不需要额外的安装结构，本身是独立的手动操作构件，建模时只需要保证整体的同轴度：柄部环形的中心要与杆部的轴线重合，偏差不能超过0.1mm，否则扭转施力时会产生偏载，不仅使用时手感卡顿，长期使用还会加剧锁芯的磨损。

　　在做结构校验的时候，可以模拟扭转受力的情况，在柄部施加15N·m的扭转力矩，查看杆部尤其是衔接位置的应力分布，保证最大应力在黄铜材料的许用应力范围内，不会出现塑性变形或者断裂，毕竟黄铜的抗拉强度在300MPa左右，常规使用的扭转力矩远低于这个数值，但是过渡位置的应力集中如果处理不好，还是会出现断裂的情况。很多人做这类小五金模型的时候觉得结构简单，随便拉个实体切几个齿就完成了，实际上真正用于生产参考或者场景还原的模型，每一处圆角、每一个倒角、每一个尺寸的确定，都要对应实际的使用需求与加工工艺，比如杆部的直径公差要控制在h7级别，才能保证在不同锁芯内都能顺畅插拔，齿形的位置度公差要控制在0.05mm以内，才能保证弹子能够准确对齐，顺利解锁。这类模型在实际应用中，除了直接用于五金配件的开模生产，还可以用于复古场景的可视化渲染，比如老物件主题的动画场景、怀旧主题的商业展示，这时候模型的细节还原度就直接影响最终的呈现效果，磨损痕迹的位置、氧化质感的分布，都要符合长期使用的真实逻辑，不能随意做凹凸纹理，否则看起来就会很假。
