微型3V有刷直流驱动电机剖视结构

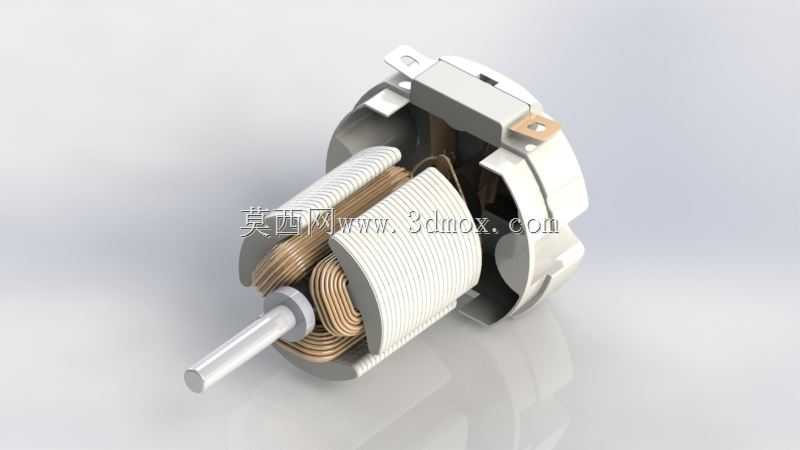

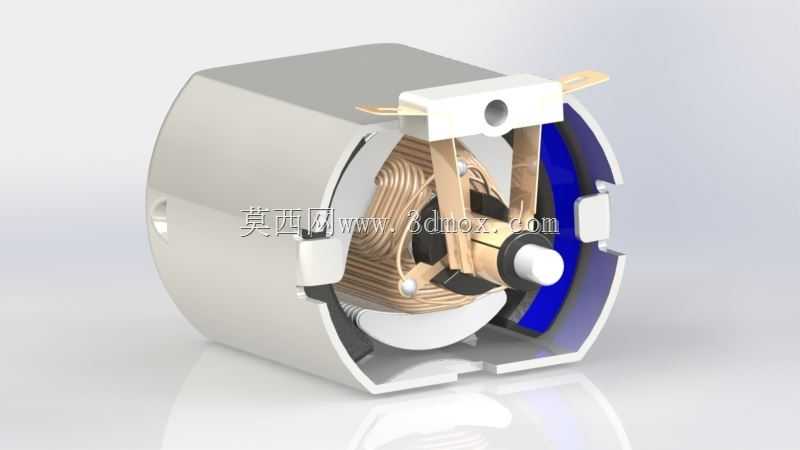

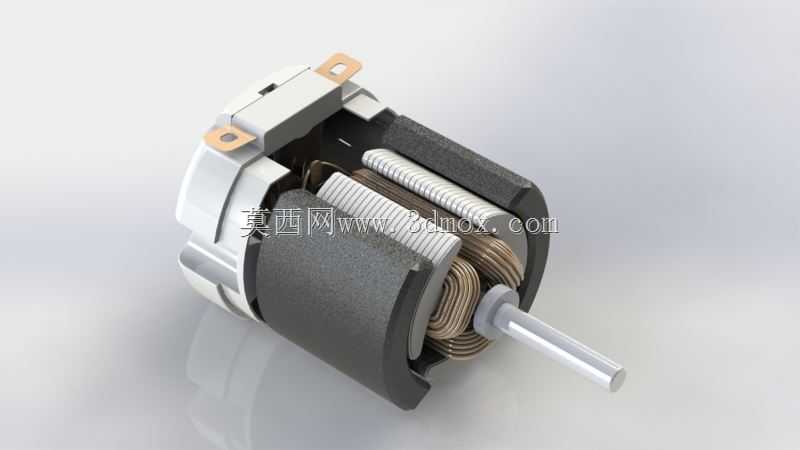

　　这款低压微型驱动部件，核心适配3V直流供电场景，在小型消费电子、便携教具、微型玩具、简易自动化执行端等场景中应用广泛，比如学生DIY的循迹小车动力端、手持迷你风扇驱动、小型电动玩具的动力输出、简易电子锁的执行驱动，都能见到同规格产品的身影。从结构设计来看，该模型做了半剖展示处理，能清晰看到内部的电枢绕组、永磁体定子、换向器、碳刷结构以及输出轴、端盖固定弹片的完整配合关系，设计阶段优先考虑了小空间下的装配便利性，两端的固定弹片采用冲压折弯成型，不需要额外的螺丝紧固件，直接卡入对应安装位即可完成壳体固定，适合批量快装的生产线装配需求。

　　从功能特性上看，这类低压直流电机启动扭矩充足，在额定3V供电下能输出稳定的转速，空载转速通常能满足小型驱动场景的需求，带载情况下的扭矩输出足以驱动百克级的负载运行，换向器与碳刷的配合结构经过长期验证，在常规非连续高负载工况下能保证足够的运行寿命，电枢绕组的绕线排布经过优化，能在极小的转子空间内实现足够的磁通量转换，降低低压下的启动电压阈值，哪怕供电电压略低于额定值也能顺利启动，不会出现卡滞无法运转的情况。

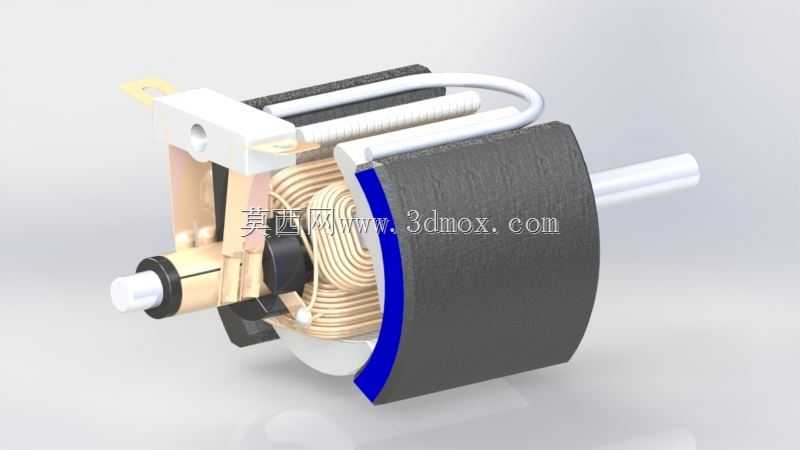

　　设计思路上，这款电机采用了经典的有刷直流电机架构，没有采用复杂的无刷驱动方案，核心是控制整体成本与驱动复杂度，不需要额外的驱动电路板，直接通直流电即可实现正反转控制，调换正负极接线就能快速切换输出轴的旋转方向，对于不需要精准调速、只需要简单动力输出的场景来说，这种方案的适配性极强，外围电路设计门槛极低，哪怕是没有太多电路设计经验的开发者也能快速完成集成。定子部分采用的是永磁体瓦状结构，贴合在机壳内壁，机壳采用拉伸钢壳成型，既可以作为磁路的一部分导磁，又能提供足够的结构强度，保护内部的绕组与换向结构不受外力磕碰损坏。

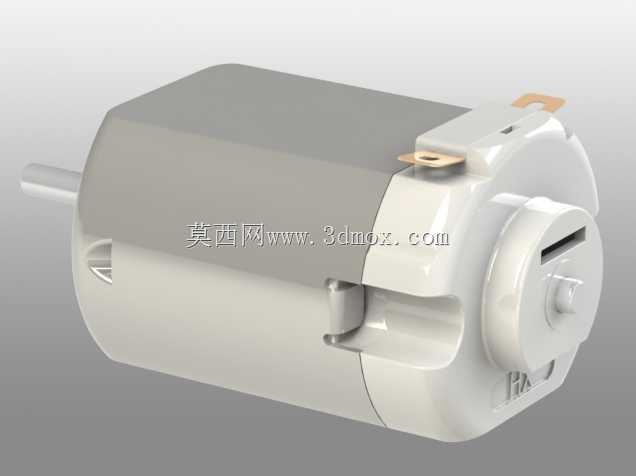

　　外形尺寸与安装边界方面，这类微型电机的外径通常在20mm到25mm区间，机身长度不含输出轴约30mm左右，输出轴采用标准直径的光轴设计，轴上没有额外的卡位结构，用户可以根据自身需求加装齿轮、塑料桨叶、橡胶轮等传动部件，适配过盈配合或者顶丝固定的安装方式。两端的固定弹片向外延伸出安装孔位，孔位间距符合通用微型电机的安装标准，不需要重新设计安装支架就能直接替换同规格的其他型号产品，降低设备迭代时的结构改造成本。输出轴的伸出长度经过优化，既保证足够的配合长度安装传动件，又不会因为轴伸过长导致运行时出现径向跳动，影响传动稳定性。

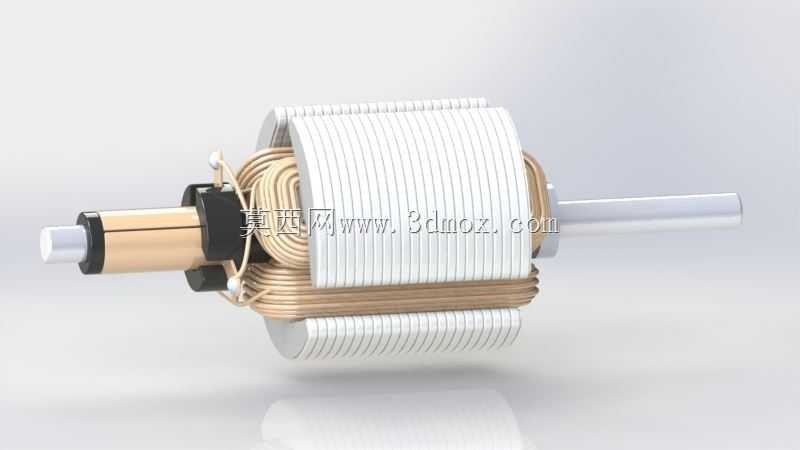

　　从实际选型适配的角度看，这款电机的运行噪音控制在小功率驱动场景的可接受范围内，因为转速不算极高，运转时的机械噪音主要来自碳刷与换向器的摩擦，在加装简单的减震垫之后就能满足消费电子类产品的噪音要求。机壳的后端盖采用绝缘塑料材质，既可以隔绝绕组与外部金属结构的导电风险，又能固定后端的碳刷架结构，保证碳刷与换向器的接触压力稳定，不会因为长期运行出现碳刷移位导致的接触不良问题。内部的电枢铁芯采用叠片冲压结构，能有效降低运转时的涡流损耗，提升电能转换为机械能的效率，减少低压供电下的无效功耗，延长电池供电场景下的连续运行时间。
