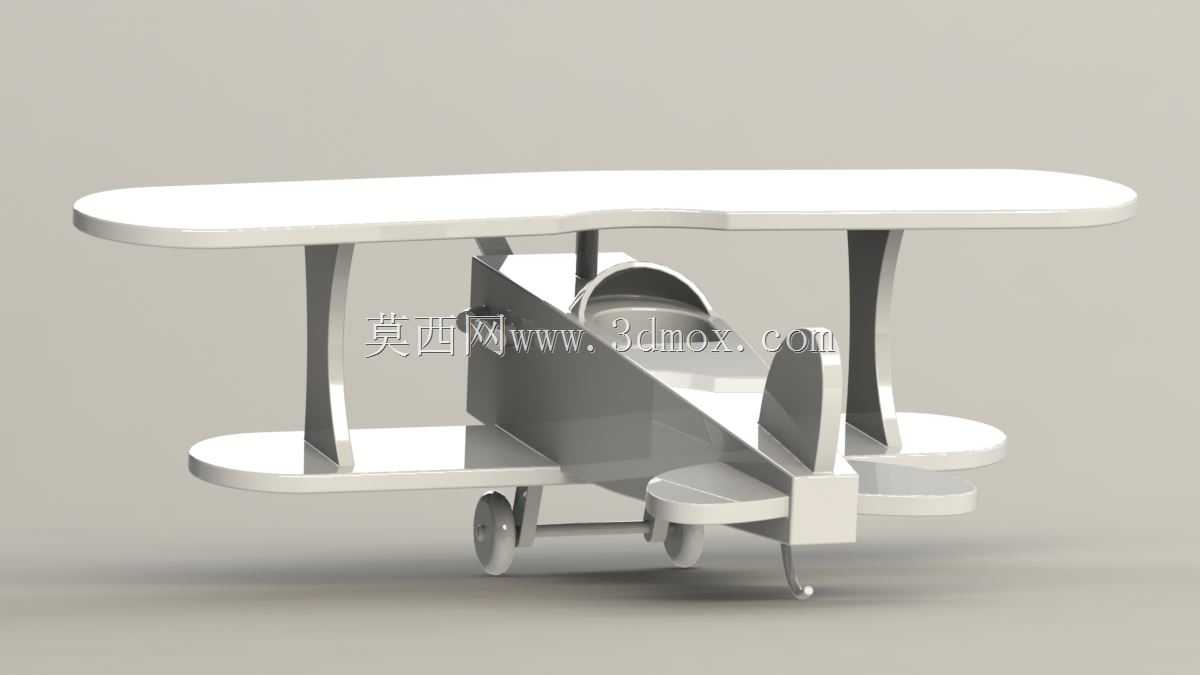

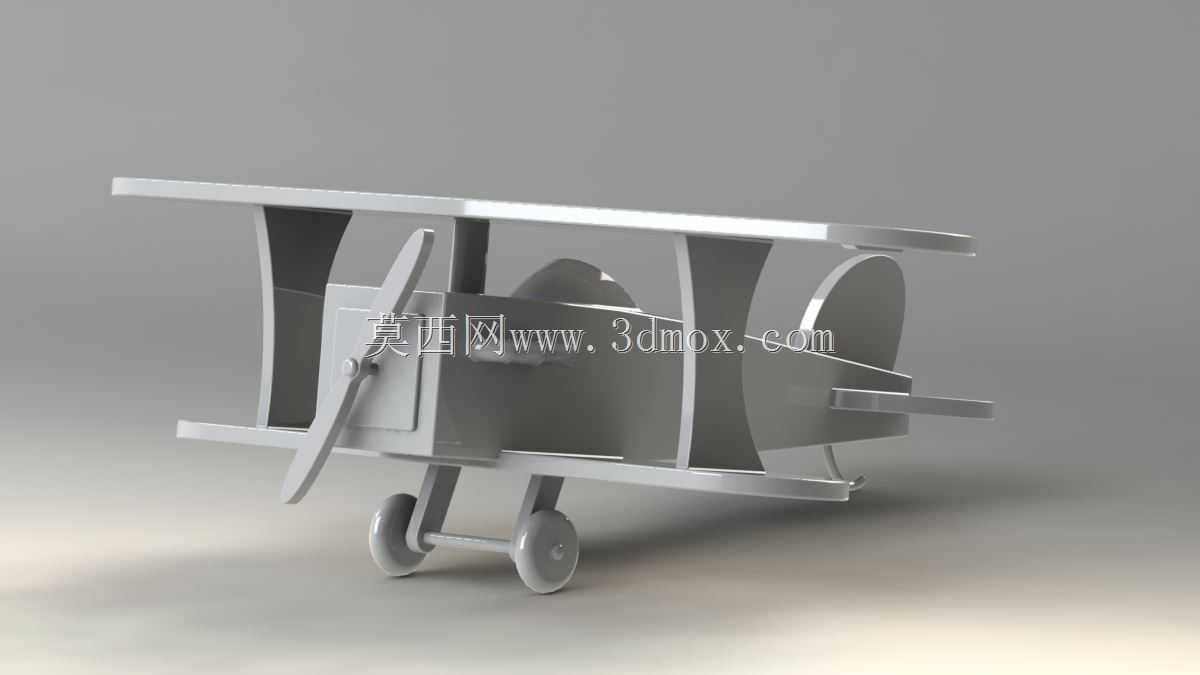

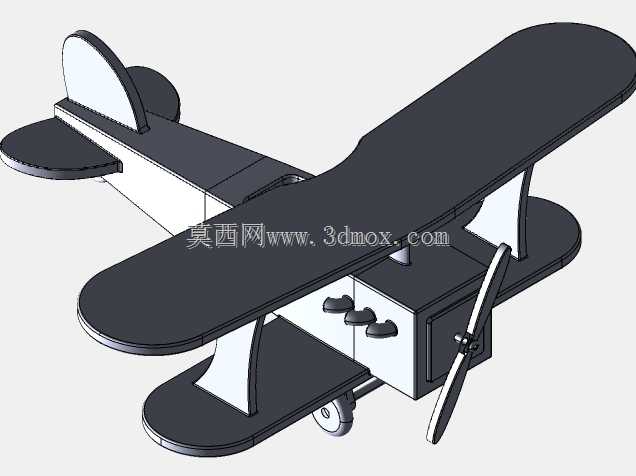

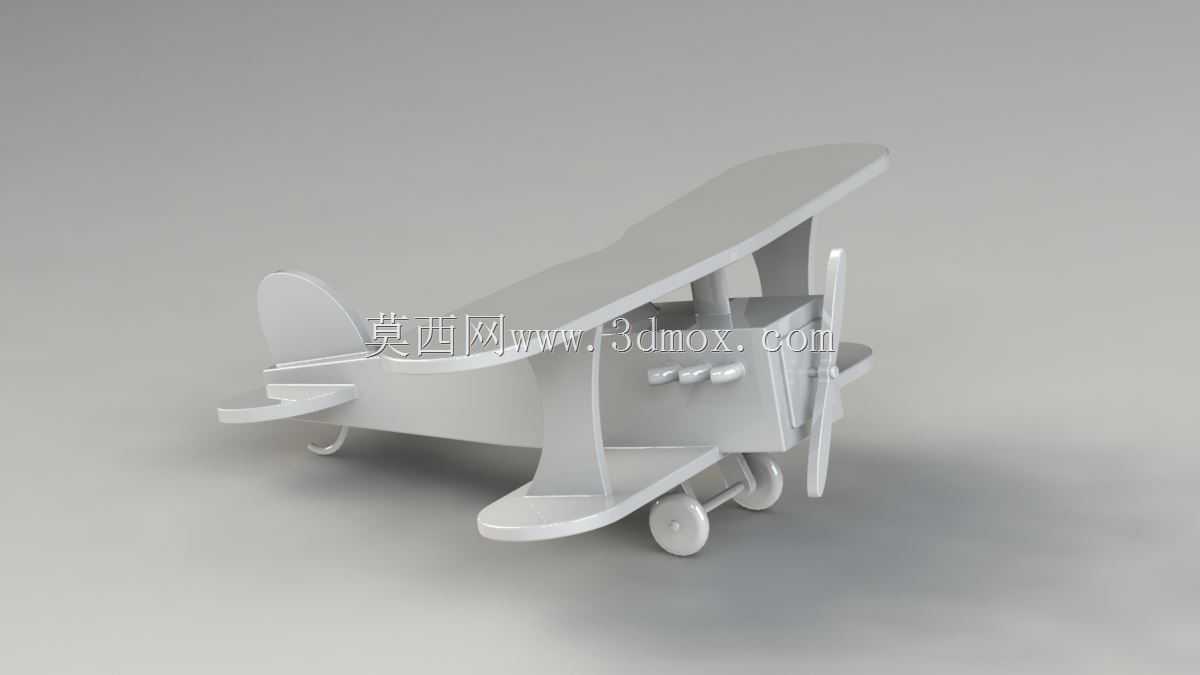

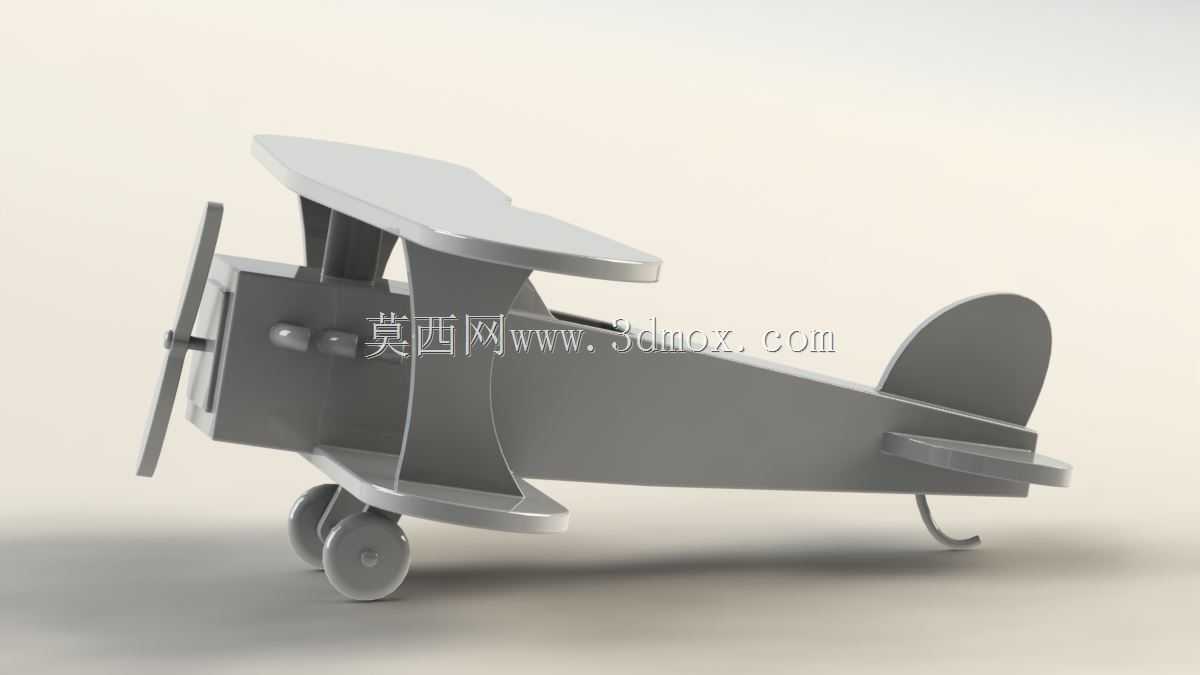

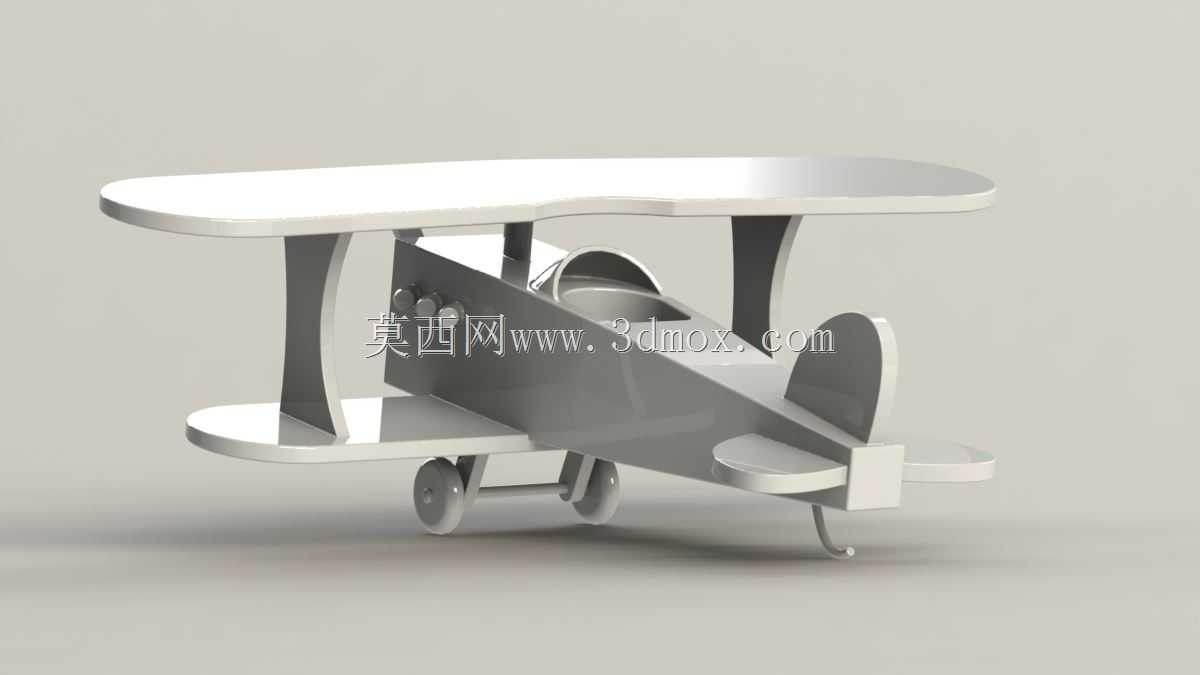

复古双翼玩具飞机结构设计作品

这款双翼玩具飞机的结构设计，首先围绕低龄孩童使用场景做了全圆角处理，整机所有外露棱边均做R2以上倒圆，完全规避尖锐边角划伤风险，既可以作为孩童的手持把玩玩具，也可作为桌面航空主题装饰摆件，适配文创周边、幼教教具、潮玩手办等多个应用场景。整机采用上下双层机翼布局，上下机翼通过垂直支撑肋连接，支撑肋与机翼的连接位置做了嵌入式卡槽结构，无需额外粘接即可实现定位，装配后机翼整体抗扭强度可承受15N的侧向掰动载荷，日常把玩过程中不易出现机翼断裂脱落的问题。前部螺旋桨采用独立转轴结构，转轴与机身前部的轴承位采用间隙配合，转动阻尼控制在0.02N·m，孩童用手指轻拨即可实现连续转动，还原真实螺旋桨飞机的视觉效果，同时转轴两端做了翻边限位处理，避免螺旋桨在把玩过程中从机身脱出造成误吞风险。起落架采用后三点式布局，两个主起落架轮位于机身重心靠前位置，尾轮设置在机身尾部下方，三个机轮均采用独立轮轴结构，轮轴与起落架支腿过盈压装，机轮可绕轮轴自由转动，推动整机在平整桌面滑行时阻力小于0.1N，滑行过程中无卡滞、偏航问题。机身主体采用薄壳拼接结构，左右半壳通过定位柱与卡扣实现无胶装配，内部预留了配重块安装腔，可根据实际使用需求添加金属配重块调整整机重心，避免滑行时出现头轻尾重的翘头问题。整机外形尺寸控制在翼展120mm、机身长度100mm、整机高度45mm的范围内，整体尺寸适配常规玩具包装的内托尺寸，安装边界无外凸的易脱落小部件，所有零部件的最小尺寸均大于30mm，符合玩具安全的尺寸要求。设计过程中优先考虑了注塑成型的工艺可行性，所有结构的拔模斜度均设置在1.5°以上，无倒扣、深腔等不利于脱模的结构，壁厚均匀控制在1.8mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，同时支撑肋与机翼、机身的连接位置均做了加厚三角筋处理，提升连接位置的抗冲击强度，即使从1m高度跌落至水泥地面也不会出现连接位置断裂的问题。尾翼部分采用水平尾翼与垂直尾翼一体化结构，与机身尾部采用卡槽加定位柱的连接方式，装配后尾翼与机身的垂直度公差控制在0.5°以内，保证滑行过程中的航向稳定性，不会出现尾翼歪斜导致的滑行跑偏问题。
