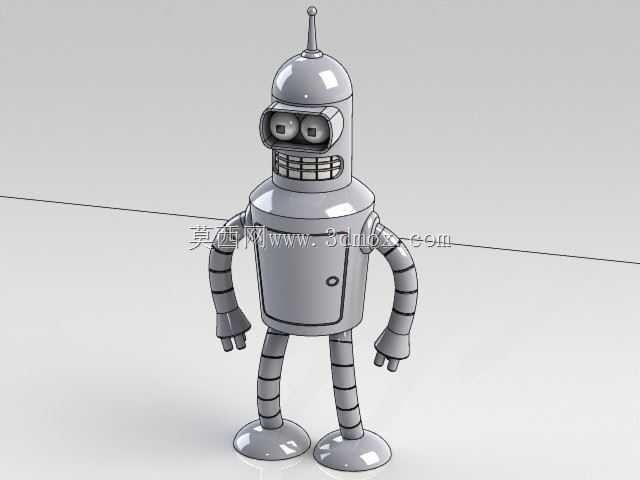

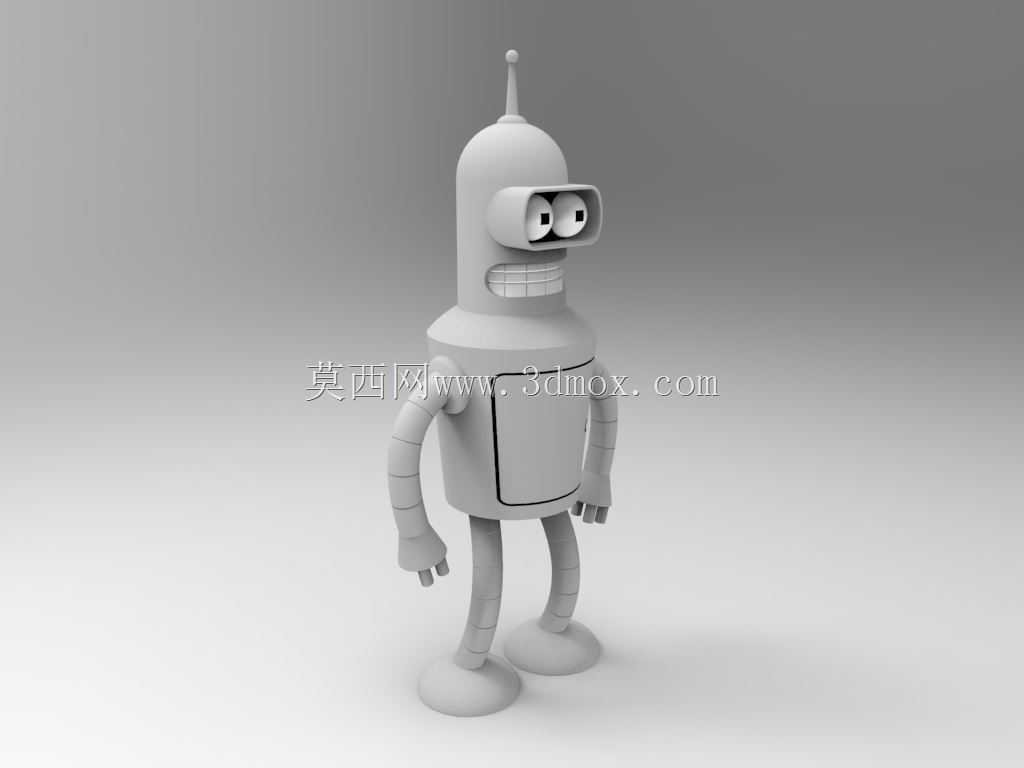

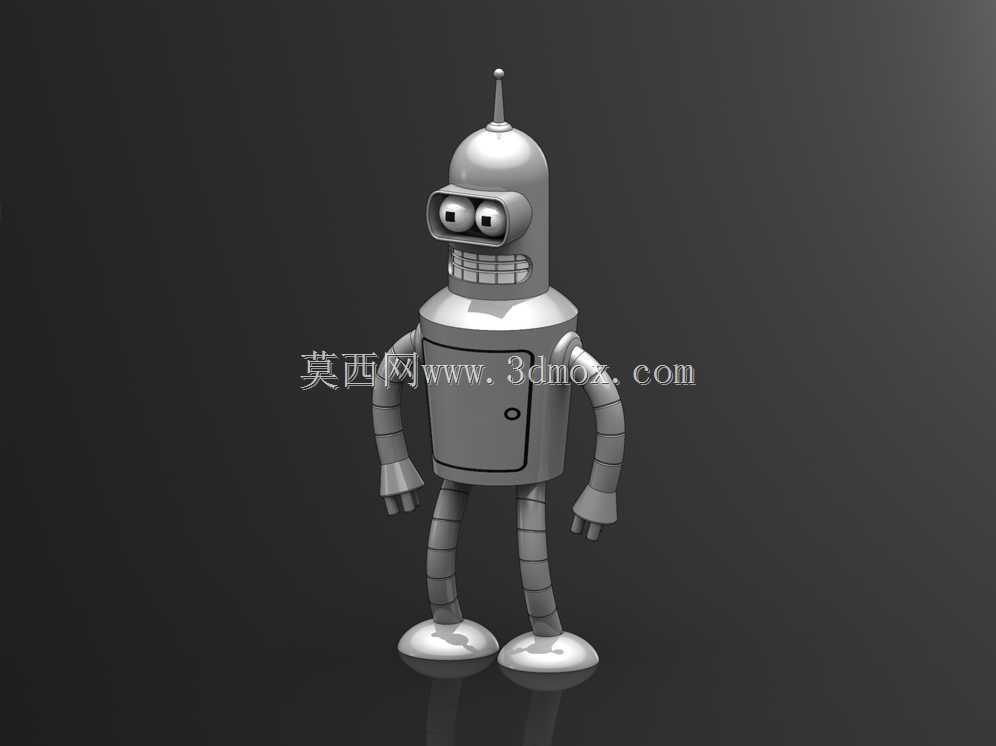

飞出个未来班德卡通机器人造型设计

　　本次完成的机器人造型设计，原型取自经典科幻动画中的经典角色班德，整体设计围绕潮玩手办、IP衍生展示场景展开，可作为桌面陈列摆件、IP主题展陈道具、3D打印手办原型使用，适配文创周边开发、主题空间装饰、动画IP衍生产品开发等多个应用场景。从实际功能定位来看，该造型属于静态展示类模型，不包含运动执行、动力传输等机械功能模块，所有结构设计均服务于外观还原度与后期加工便利性，兼顾视觉辨识度与生产落地可行性。设计过程中首先对原IP形象的比例特征做了工程化拆解，摒弃了动画原画中夸张的透视变形，将整体身高控制在180mm左右，底座直径设置为65mm，确保放置在桌面、展架等平面时的重心稳定性，底部预留了3mm深度的沉孔，

　　可适配常规M3规格的固定螺丝，方便用户将其固定在展示台、亚克力底座或者定制收纳架上，不会因为轻微触碰出现倾倒问题。整体外形采用分段式结构设计思路，将头部、躯干、双臂、双腿、底座拆分为独立的建模模块，模块之间的拼接面全部做了0.15mm的公差预留，不管是采用FDM3D打印、光固化3D打印还是树脂翻模工艺，都能实现无胶水辅助的紧配拼接，降低后期组装的打磨工作量。头部模块重点还原了角色标志性的单天线、突出式双眼与格栅状嘴部结构，天线根部做了R2的圆角过渡，避免打印或者搬运过程中出现应力断裂，双眼部分采用独立的内嵌结构设计，预留了2mm的深度空间，可直接嵌入透明亚克力片或者LED灯珠，满足用户加装发光组件的改装需求，

　　嘴部的格栅条宽度统一设置为1.2mm，相邻格栅间隙1mm，既保证了视觉上的还原度，又不会因为结构过细导致打印时出现断丝、缺料问题。躯干部分采用圆润的柱体造型，正面的矩形舱门结构做了0.8mm的下沉处理，边缘做R1的圆角过渡，避免尖锐边角在后期把玩时造成划伤，躯干内部做了1.5mm壁厚的空心设计，在保证整体结构强度的前提下尽可能降低材料消耗，同时空心腔体也可容纳小型纽扣电池与控制电路板，为后续加装灯光、音效组件预留了足够的安装空间。双臂与躯干的连接位置采用球头关节结构，球头直径设置为8mm，关节阻尼力度经过结构优化，可支持手臂在前后30度、左右45度范围内调整角度，满足不同展示姿态的调整需求，手臂表面的环形褶皱结构全部做了等距处理，

　　褶皱深度0.5mm，既还原了原画的软管手臂质感，又不会因为褶皱过深导致积灰难以清理。双腿与底座采用一体化设计，腿部的弯曲角度严格按照角色站立姿态的重心分布做了调整，双腿向外分开的角度设置为12度，脚掌与底座的接触面积做了加大处理，进一步提升整体放置的稳定性，腿部表面的环形褶皱与手臂保持统一的设计语言，确保整体视觉风格的一致性。建模过程中所有曲面都做了G2连续处理，没有出现碎面、尖角、非流形几何等问题，所有壁厚都控制在1.2mm以上，完全适配各类3D打印、注塑开模、树脂翻模的加工工艺要求，不管是个人爱好者自行打印制作，还是工厂批量生产周边产品，都不需要再做额外的结构修复。针对不同的使用场景，模型还预留了多版本的修改接口，比如针对潮玩量产需求，可直接在躯干背面预留盲盒铭牌的安装位置，针对发光改装需求，可在头部天线位置预留走线孔，针对大型展陈需求，可直接等比例放大尺寸，所有结构的强度冗余都能支持放大到1.8米高度而不出现结构变形问题。实际建模验证阶段，已经通过光固化打印完成了1:1比例的样件测试，拼接公差控制在0.1mm以内，所有细节结构都能完整呈现，不需要额外的补土、打磨就能直接进行上色处理，上色分色边界全部做了下沉刻线处理，方便涂装时做遮盖分色，降低手涂或者喷涂的操作难度。
