教学实训用SCARA水平关节机械臂结构

　　这款SCARA结构的水平关节机械臂，目前在3C电子装配、轻工小件分拣、教学实训台搭建场景中有着极高的适配性，区别于六轴多关节机械臂的全自由度覆盖，它的运动逻辑完全贴合平面内的点位搬运、插件装配、点胶涂覆这类平面作业需求，Z向仅保留末端的升降与夹取动作，运动路径规划更简单，重复定位精度更容易做高，对于小负载快节拍的工位来说，整套结构的刚性冗余更合理，不会出现大负载机型适配轻量工位的性能浪费。

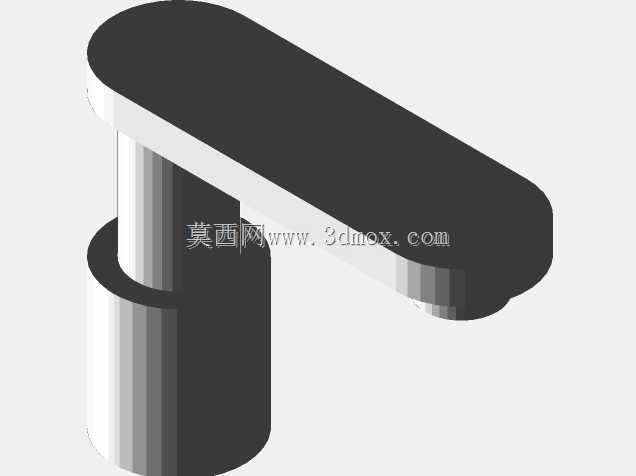

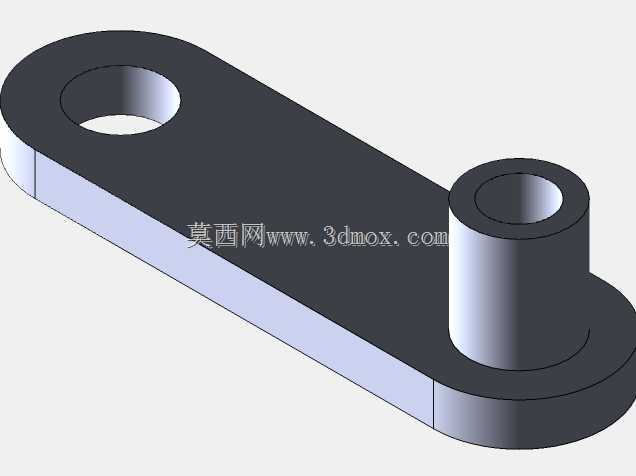

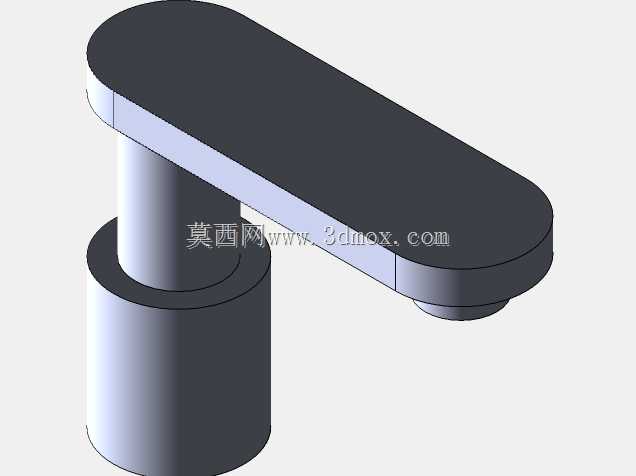

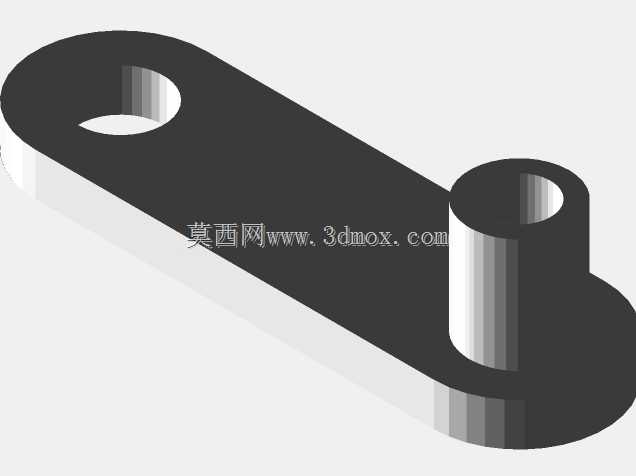

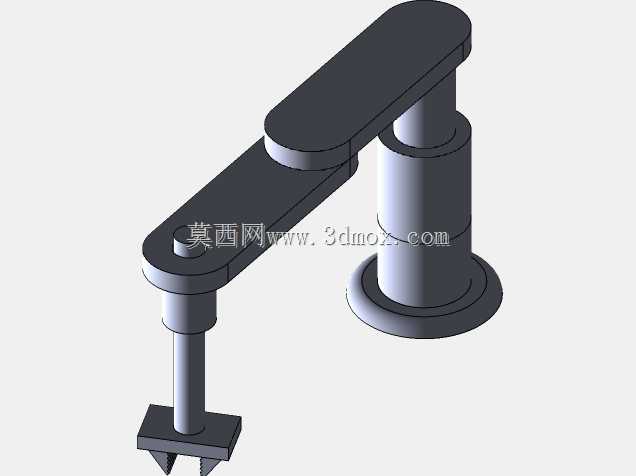

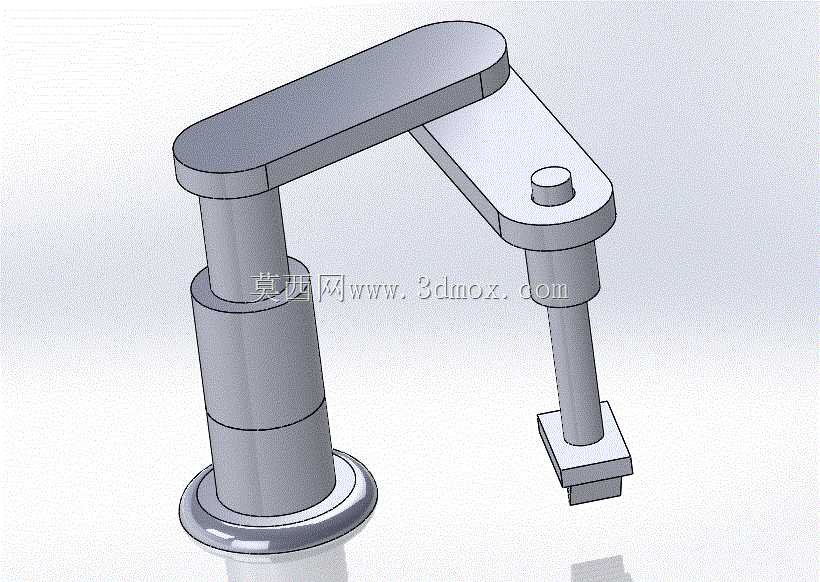

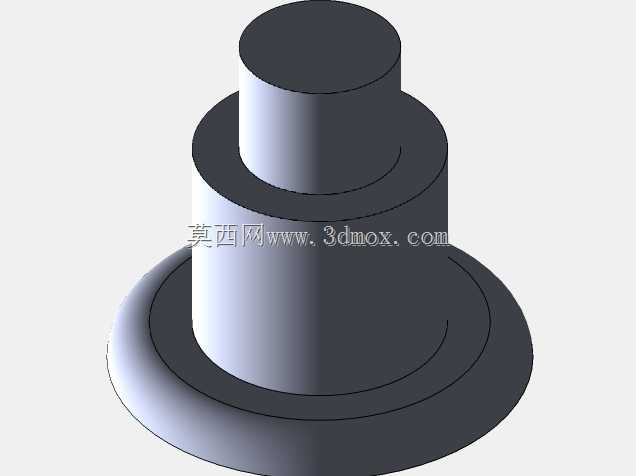

　　从结构设计逻辑来看，整套臂体采用两级串联水平回转关节布局，底座作为整套设备的安装基准，底部设计有法兰式安装环面，安装时可以直接通过螺栓固定在铝型材实训台架或者生产线的工位台面上，安装孔位采用均布设计，适配市面上多数标准工业铝型材的槽距，不需要额外做转接板加工，安装边界预留了足够的走线空间，关节处的伺服走线可以从底座内部空腔直接穿到臂体内部，避免外部走线在关节回转时出现拉扯磨损。第一级大臂的回转关节承担主要的水平范围覆盖，关节处采用交叉滚子轴承作为回转支撑，相比普通深沟球轴承，它能同时承受径向、轴向与倾覆力矩，臂体伸展到最大行程时，末端夹爪的位置晃动量能控制在极小范围内，满足插件装配时的对位精度要求。第二级小臂关节连接大臂与末端执行机构，两个关节的配合运动可以覆盖一个扇形的平面作业范围，相比直角坐标机械手的直线运动布局，它的占地面积更小，相同作业半径下的安装空间占用能缩减40%左右，对于工位排布紧凑的流水线来说，空间利用率优势非常明显。

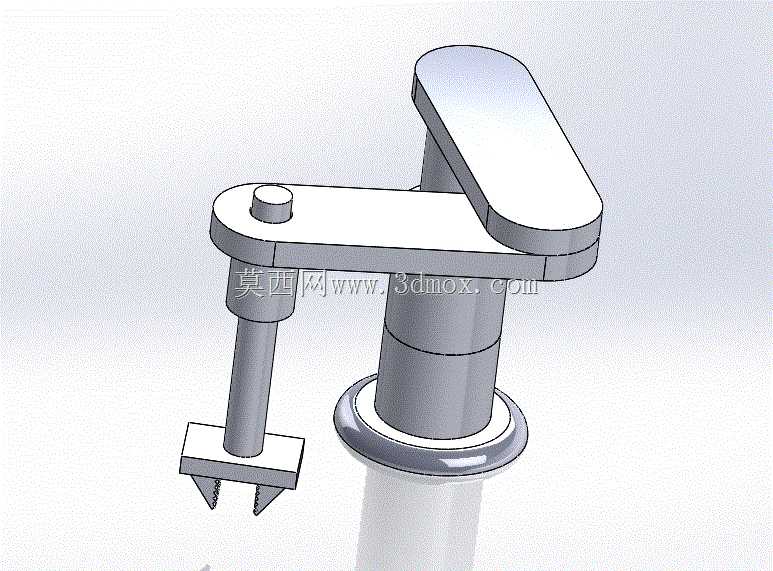

　　末端执行部分采用气动夹爪作为标准作业端，夹爪的安装接口采用通用的法兰式连接，后续如果需要更换点胶头、吸盘、螺丝批头等作业端，只需要拆卸法兰连接螺栓即可快速替换，不需要改动臂体末端的结构。Z向的升降轴采用直线导轨配合丝杆传动，升降行程设计完全覆盖小件装配的常见抬升高度，夹取工件后抬升过程中不会和工位上的工装夹具发生干涉，升降轴的导向部分做了防尘密封设计，长期在有少量粉尘的车间环境下运行，也不会出现导轨卡滞的问题。

　　在教学实训场景下使用时，这套结构的所有零部件都做了模块化拆分设计，学员可以通过拆解装配理解关节传动的布局逻辑、回转支撑的选型思路、末端执行器的接口设计逻辑，所有关节的传动部分都没有做全封闭外壳，能直观看到传动件的配合关系，相比工业量产的全封闭机型，更适合作为机械结构设计、工业机器人调试的实训载体。在实际生产线适配时，这套结构的负载能力完全覆盖3C行业常见的小件重量，比如电路板、小型塑料壳体、电子元器件的搬运装配，运动节拍可以根据工位需求调整关节转速，最快节拍下能满足每秒一次的点位搬运需求，重复定位精度可以满足插件、螺丝锁付这类高精度工位的要求。

　　整套臂体的外形设计没有多余的装饰性结构，所有外轮廓都做了圆角处理，避免人员调试时被尖锐边角磕碰，关节处的限位设计采用硬限位加软限位双重保护，防止关节回转超程导致内部走线被扯断，或者臂体碰撞到周边的工位设备。底座的重量做了合理配置，即使不采用螺栓固定，在常规作业速度下臂体也不会出现倾覆，但如果是高速运行的工位，还是建议采用螺栓固定的安装方式，进一步提升运行稳定性。臂体的材质选择上，主要承力的大臂小臂部分采用铝合金加工，在保证结构刚性的前提下尽可能降低臂体自重，减小关节伺服的负载，提升运动响应速度，底座部分采用铸铁材质，增加整体的配重稳定性，降低臂体高速运动时的整机震动。
