30x30规格直角金属连接角件结构设计

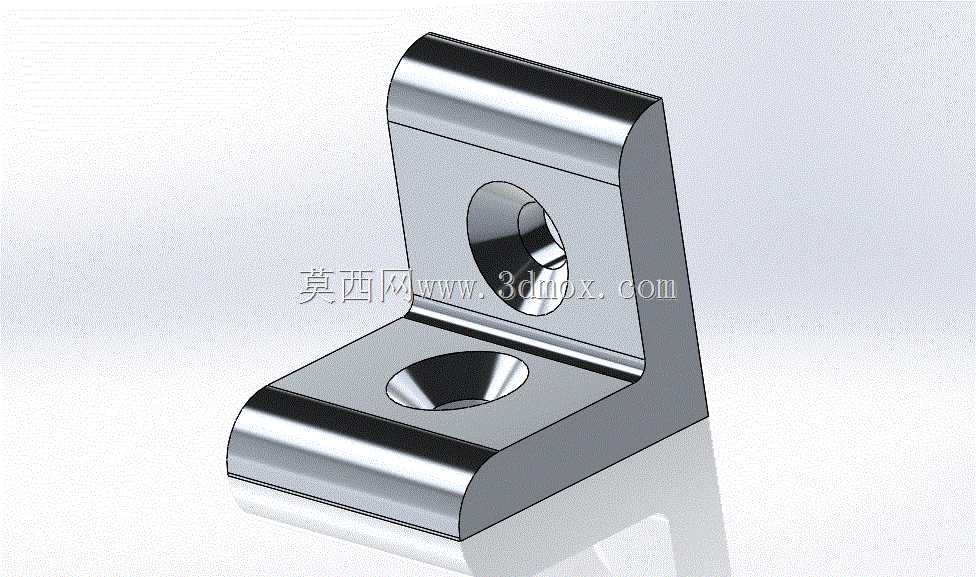

　　在工业铝型材框架搭建、钣金设备护罩组装、小型机电设备安装固定的场景里，这类直角角件是最常用的连接构件之一，区别于焊接固定的不可拆卸方案，角件连接不需要对型材或板材做焊接预处理，也不会产生焊接变形、焊疤打磨的后续工序，后期设备改造、拆装移位都十分便利。这款30x30规格的角接头，适配边长30mm的欧标或国标铝型材的直角拼接，也可用于厚度2-4mm的冷轧钢板、铝合金板的垂直面连接固定，在自动化设备的外围防护栏、小型工作台台面与支腿连接、电气安装板的直角固定场景中都能适配。从结构设计上看，角件两个互相垂直的安装面分别做了沉头孔设计，沉头深度匹配常用的内六角圆柱头螺栓或者半圆头十字螺栓的头部高度，安装后螺栓头部完全沉入孔内，不会突出安装面，

　　避免干涉后续其他部件的装配，也能减少安装后突出部位剐蹭操作人员的安全隐患。两个安装面的外侧棱边做了大圆弧过渡处理，一方面是去除冲压或铣削加工后的锐边毛刺，避免安装过程中割伤手部，另一方面圆弧过渡能分散角件承受的载荷，避免直角棱边处的应力集中，在长期承受交变载荷或者轻微振动的工况下，不容易出现棱边开裂的问题。角件的两个安装面平面度控制在0.1mm以内，安装时和被连接件表面可以完全贴合，不会出现安装间隙导致的连接松动，两个安装面的垂直度公差控制在0.05mm以内，能保证拼接后的两个型材或板材保持严格的90度垂直，不会出现框架歪斜、拼接错位的问题。安装边界上，单个角件的两个安装面边长均为30mm，

　　安装时需要在被连接件上预留不小于32mm的安装空间，沉头孔的中心距安装面边缘的距离为10mm，适配M6规格的连接螺栓，对应的型材槽宽或者板材开孔位置需要匹配这个中心距尺寸，避免出现孔位对不上无法安装的问题。角件的厚度为3mm，采用铝合金或者不锈钢材质加工时，单个角件的垂直方向静载荷承载能力可以达到150kg以上，满足大部分轻型框架、小型设备的固定需求，如果是重载场景，可以通过在拼接位置对称安装两个角件的方式提升承载能力。在设计这类角件的三维模型时，需要重点关注沉头孔的锥度角度和深度匹配常用螺栓的头部尺寸，棱边的圆角半径要兼顾加工便利性和应力分散效果，两个安装面的垂直度公差需要在建模时就做好基准约束，

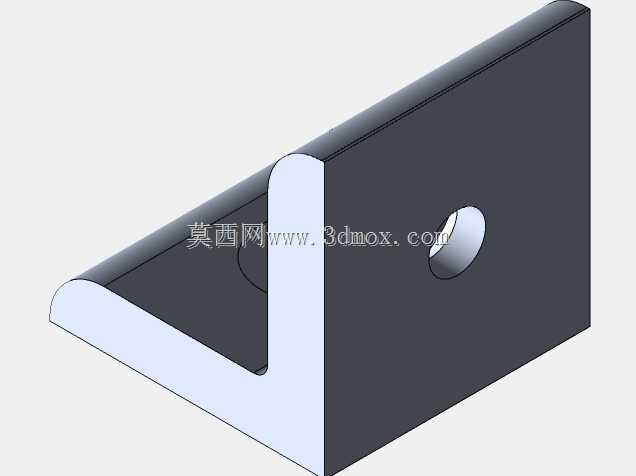

　　避免后续出工程图或者加工时出现公差超差的问题。另外，角件的内拐角处做了微小的避空倒角，避免两个被连接件的直角棱边因为加工公差存在圆角或者毛刺时，角件无法完全贴合安装面，这个细节在实际装配中十分关键，很多新手设计的角件往往忽略内拐角避空，导致实际安装时两个垂直面都无法贴紧，连接刚性大幅下降。
