通讯设备用平行肋条式散热结构

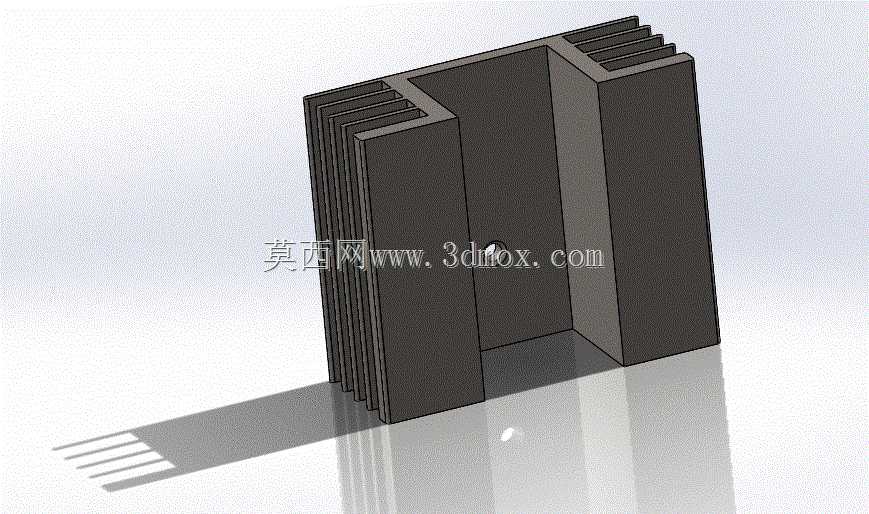

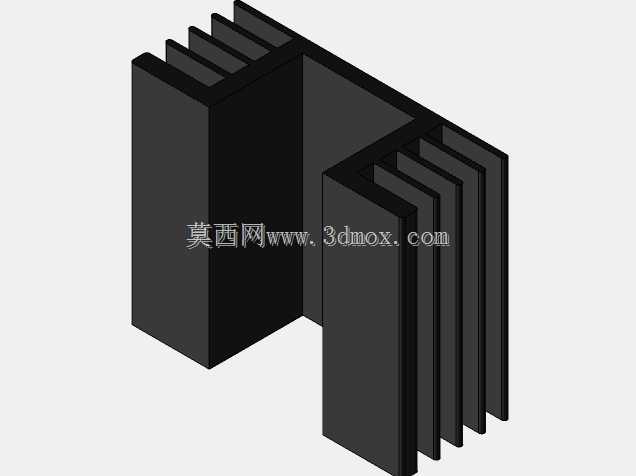

　　在消费类通讯终端的热管理设计环节，这类平行肋条式散热结构是整机热控系统里的核心被动导热部件，日常应用场景覆盖手持智能终端、小型通讯中继模块、便携数据采集设备这类内部空间紧凑、热源功率密度偏高的电子设备，核心作用是将主控芯片、功率器件工作时产生的集中热量快速传导分散，通过肋片增大与空气的接触面积完成自然对流换热，避免器件因结温过高触发降频保护，甚至长期高温运行引发的焊点老化、性能衰减问题。从结构设计思路来看，这款散热结构采用等间距平行直肋布局，没有采用复杂的错列肋、针肋或者仿生肋构型，核心考量是适配通讯终端内部的狭长安装空间，直肋的走向顺着设备内部的自然空气流道排布，能在有限的空间占用下最大化换热面积，同时直肋结构的加工工艺性更好，

　　不管是采用铝挤型材一次成型还是冲压扣合工艺，都能稳定控制肋片的厚度公差与平面度，避免肋片歪斜导致的装配间隙过大、导热效率折损问题。从安装边界来看，这款散热结构的整体轮廓为规则矩形，肋片高度控制在终端设备内部的安全净空范围内，不会干涉屏幕排线、电池仓或者中框的加强筋结构，基座部分的平面度控制在0.05mm以内，装配时可以通过导热凝胶或者导热双面胶与发热芯片表面完全贴合，减少接触热阻；肋片之间的间距经过流阻校核，不会因为间距过小导致空气在肋片间形成滞流区，也不会因为间距过大浪费宝贵的内部安装空间，在自然对流条件下就能满足常规工况下的散热需求，不需要额外搭配微型风扇，能有效控制整机的厚度与功耗。从功能特性上看，平行肋条的结构刚度较好，

　　在终端设备发生跌落、挤压等意外工况时，肋片不容易出现弯折变形，不会因为结构变形触碰周边的电子元器件引发短路风险；基座部分的厚度均匀，导热过程中不会出现局部热堆积，能将芯片表面的温度差控制在合理区间，避免芯片不同区域热膨胀量不一致引发的晶圆应力损伤。在实际选型适配时，这类散热结构不需要额外做复杂的二次加工，只要根据热源的实际发热功率调整肋片的数量与高度，就能快速适配不同型号的通讯终端产品，大幅缩短热设计环节的验证周期，相比嵌热管、均温板这类主动或者复合散热结构，成本优势也更明显，适合大批量量产的消费类通讯产品使用。在三维建模过程中，这类结构需要重点关注肋片与基座的过渡圆角设计，圆角过小会在铝挤成型时产生应力集中，导致肋片根部出现开裂缺陷，圆角过大则会挤占肋片间的空气流道空间，影响换热效率；同时基座背面的安装定位特征要与终端中框的定位柱精准匹配，避免装配时出现偏移导致散热结构与发热芯片错位，影响导热效果。
