基于Arduino控制的履带式行走底盘结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:689312
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计
  • 基于Arduino控制的履带式行走底盘结构设计

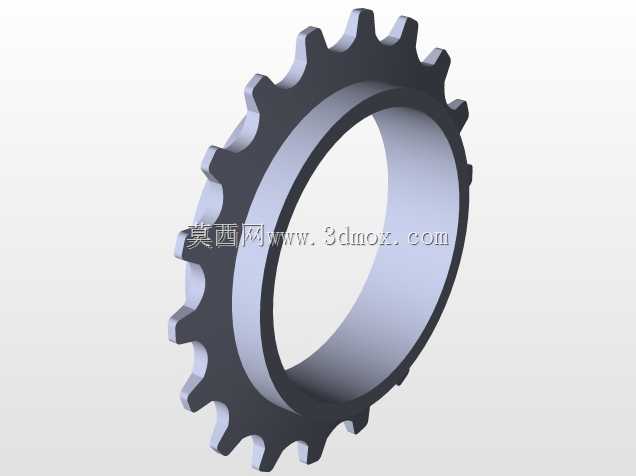

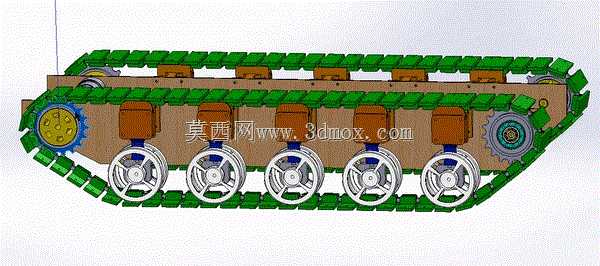

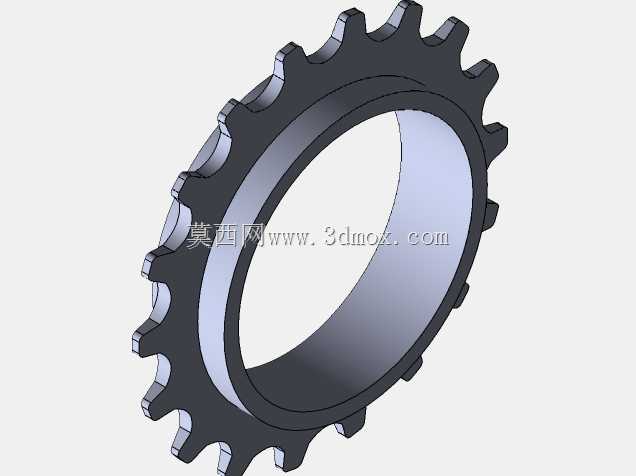

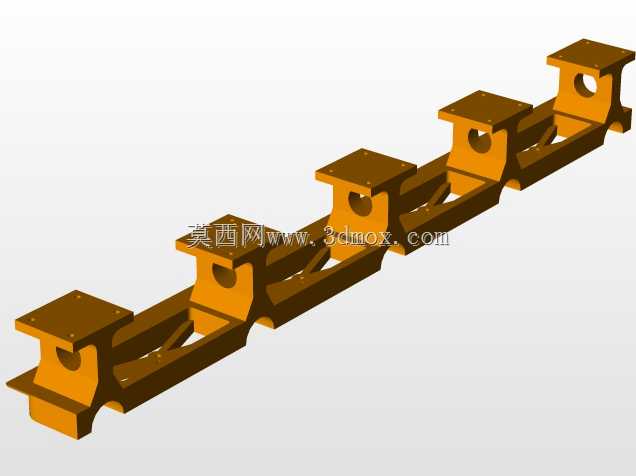

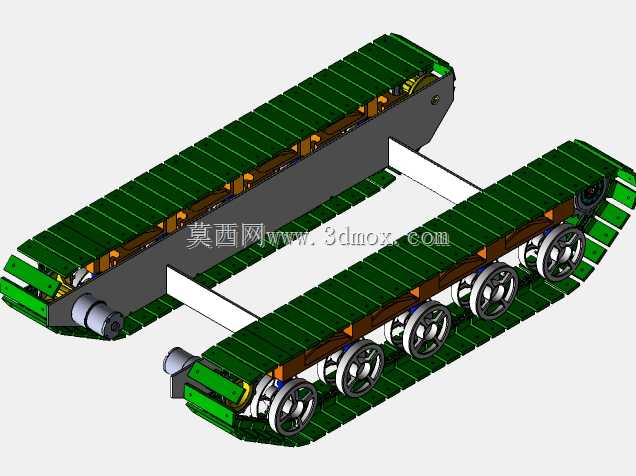

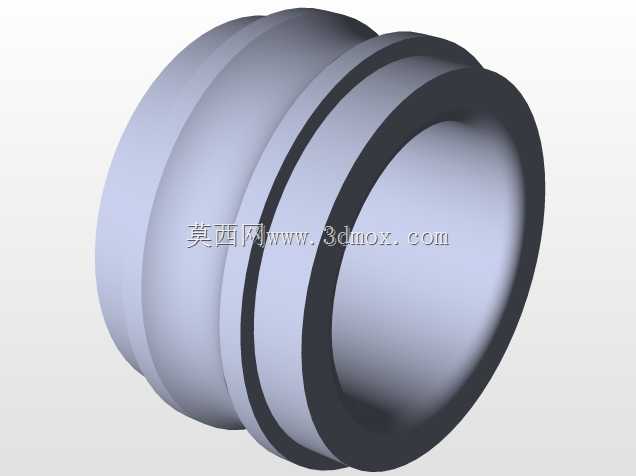

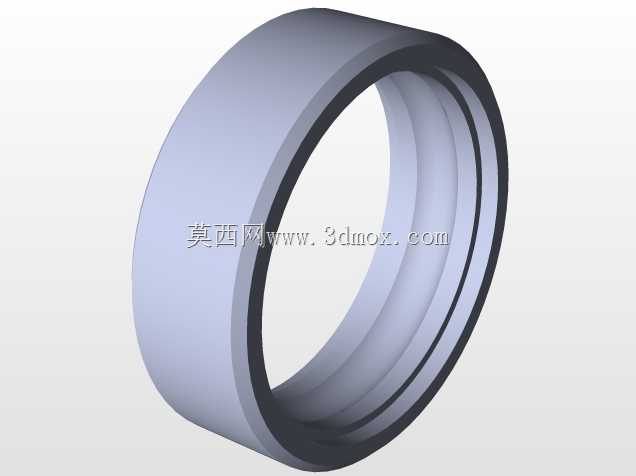

  这款履带行走底盘的结构设计,核心围绕小型地面移动装备的复杂地形通行需求展开,区别于轮式行走机构,履带结构的接地比压可控制在极低区间,能够在松软沙土、泥泞路面、碎石堆等非硬化路面稳定通行,不会出现轮式结构常见的打滑、陷车问题,可适配小型巡检机器人、教学实验移动平台、轻型探测装备的承载需求。从结构布局来看,整套行走机构采用单侧单驱动轮搭配多组负重轮的经典排布,驱动轮设置在底盘侧部端位,轮齿与履带板的啮合间隙经过反复校核,既保证传动过程中不会出现跳齿、脱轨问题,又能将啮合传动的噪音控制在合理区间;五组等距排布的负重轮通过独立的安装座固定在底盘主体框架上,每个负重轮的轮缘都做了圆弧过渡处理,与履带内侧的导向筋精准配合,

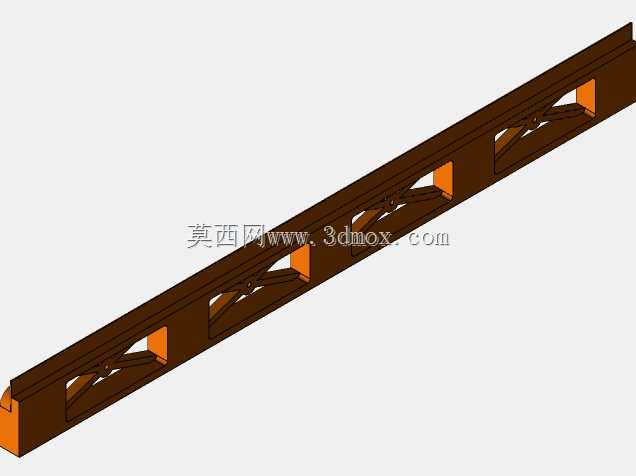

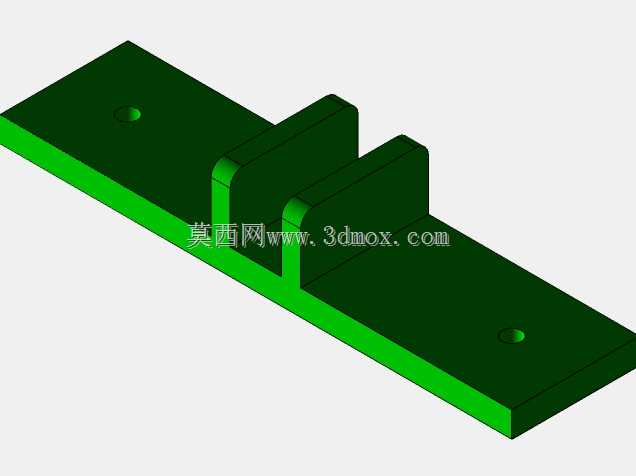

  行走过程中可自动修正履带的横向偏移,无需额外加装复杂的防脱轨结构。履带板采用分段式拼接设计,单块板体带有适配3D打印的工艺倒角,相邻板件通过销轴铰接,铰接处的间隙预留了合理的活动量,保证履带在绕过驱动轮、导向轮做回转运动时不会出现卡滞,同时履带板外侧的接地表面做了防滑纹理处理,在硬质光滑路面也能提供足够的抓地力。底盘主体框架采用板式承载结构,框架上预留了多组标准化安装位,可直接固定控制主板、驱动电机、电池模组以及上层功能搭载模块,安装孔位的间距按照通用小型电子配件的安装尺寸设计,无需额外做转接件即可完成大部分常用配件的装配。设计过程中优先考虑了3D打印的工艺可行性,所有结构件的壁厚都控制在打印工艺可稳定成型的区间,

  避免出现大面积悬空结构,减少打印过程中的支撑材料用量,同时所有装配面都预留了合理的公差余量,打印完成后仅需简单去除毛刺即可完成整机组装,无需二次机加工。驱动部分的动力传递路径经过优化,驱动电机的输出轴直接与驱动轮连接,省去了额外的减速传动组,既减少了动力传递过程中的损耗,也压缩了整体结构的占用空间,底盘的底部离地间隙经过多轮调整,既保证了越过小型障碍物的能力,又不会让整体重心过高导致侧翻。从安装边界来看,整套底盘的宽度方向尺寸控制在紧凑区间,可通过宽度不小于自身尺寸的狭窄通道,长度方向的负重轮排布让接地长度足够长,行走过程中的稳定性更强,即使搭载一定重量的上层设备,也不会出现前后倾翻的问题。导向轮设置在底盘的另一端,

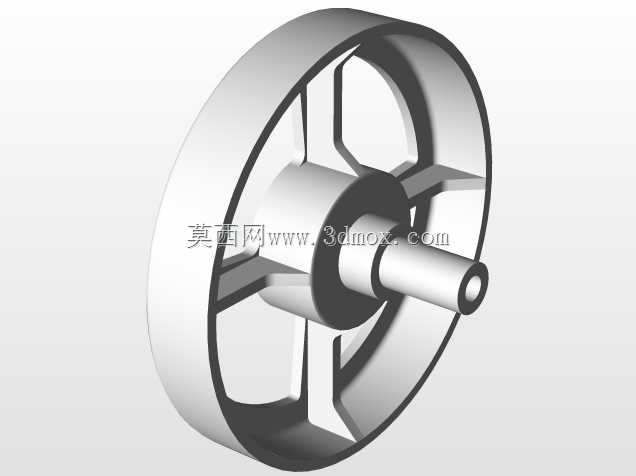

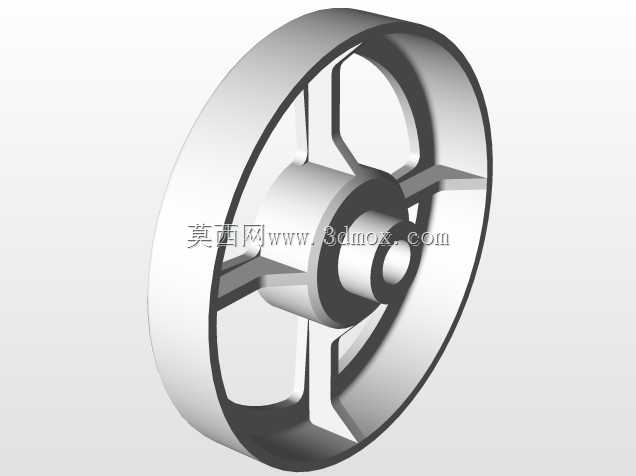

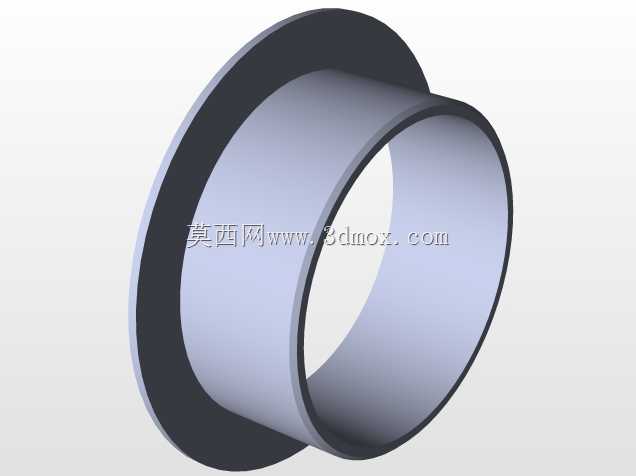

  与驱动轮形成前后张紧结构,张紧度可通过安装座的调节螺栓进行微调,当履带长时间使用出现磨损伸长时,只需调整导向轮的位置即可恢复合适的张紧力,无需更换整条履带。每个负重轮都采用了轻量化的轮体结构,中心的轴承安装位与标准微型轴承适配,转动阻力小,长时间运行也不会出现明显的磨损旷量。整套结构的设计没有冗余的复杂构件,所有零件都承担明确的功能,既适合作为机械结构教学的实操案例,也可直接作为小型移动装备的行走基底使用,在实际应用中,可根据搭载设备的重量需求,调整履带板的材质以及负重轮的数量,适配不同的承载等级,比如搭载轻型探测传感器时可直接使用打印材质的履带板,若需要更大的承载能力,可更换为橡胶或者金属材质的履带,对应的驱动轮啮合尺寸无需调整即可通用。
