带开口spelter插座的起重索具连接构件

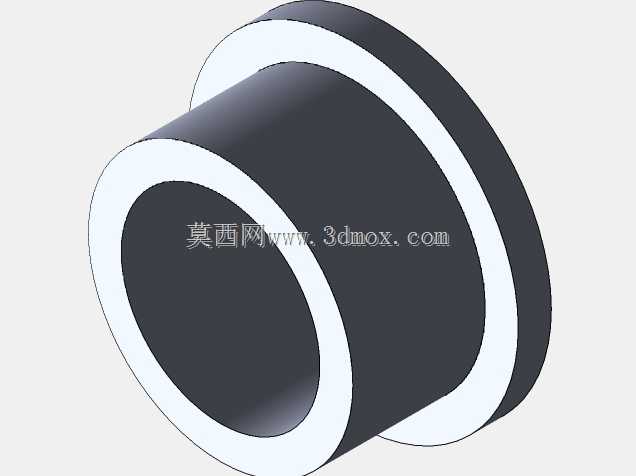

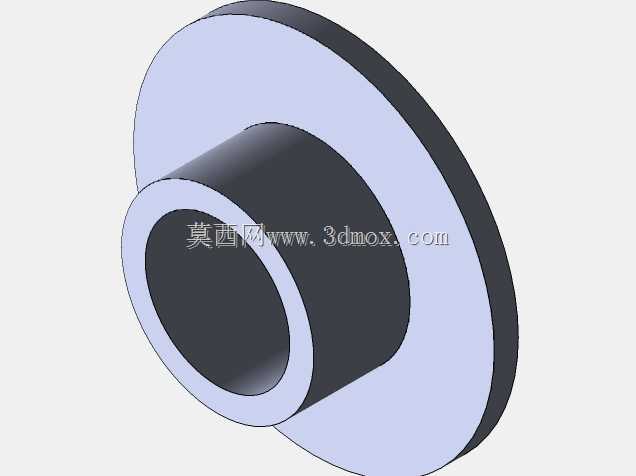

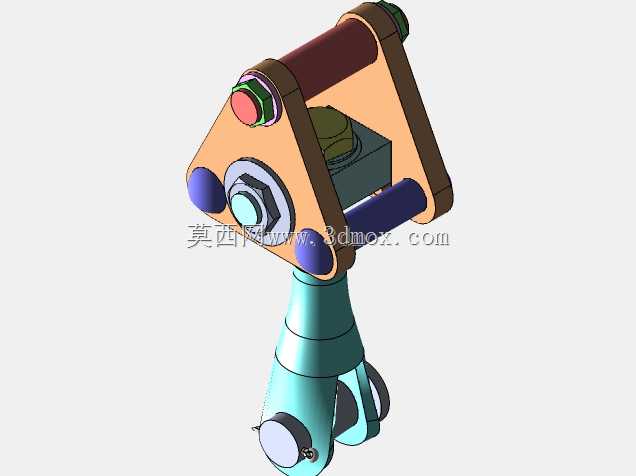

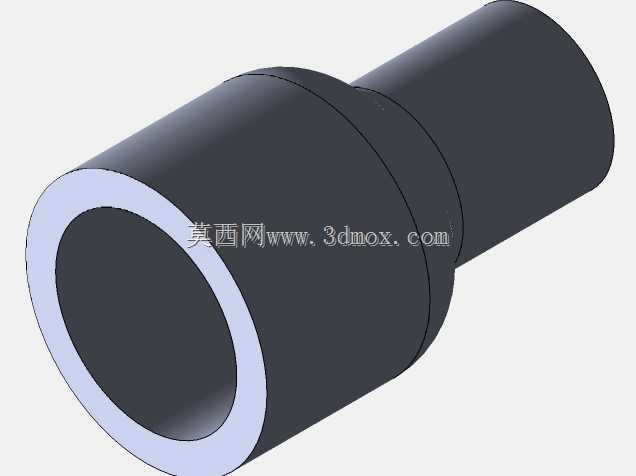

　　在起重吊装、索道运输、重型物料牵引这类长期承受交变拉载的作业场景里，索具末端的固定连接构件直接决定整套牵引系统的可靠性，一旦连接端出现滑移、松脱，极容易引发载荷坠落的恶性安全事故，这类开口式spelter插座正是针对常规索具固定方式的缺陷做的结构优化。不同于传统浇铸式索节需要提前将绳端打散浇铸合金、无法快速拆装的问题，这款开口式结构可以在施工现场完成绳索的装拆，不需要携带大型加热或浇铸工具，尤其适合野外风电吊装、桥梁缆索维护、港口重型设备移位这类作业点分散、现场条件有限的工况。从结构功能上看，构件底部的圆柱形底座做了内锥面设计，绳索穿入后锥面会随着拉力增大逐步夹紧绳体，拉力越大夹紧力越强，

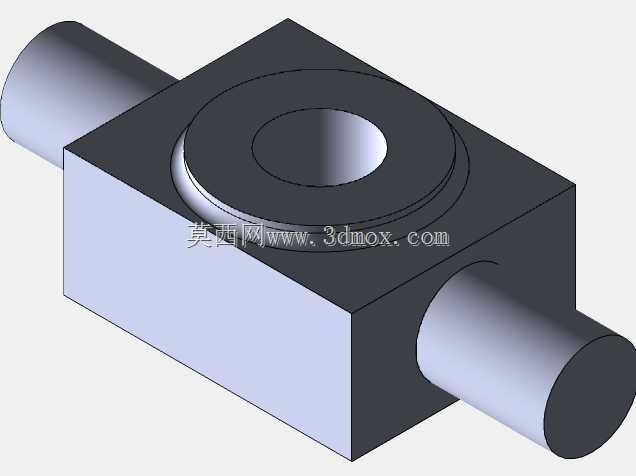

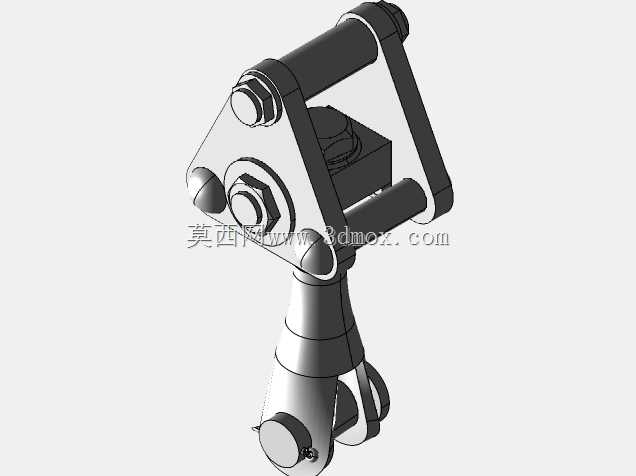

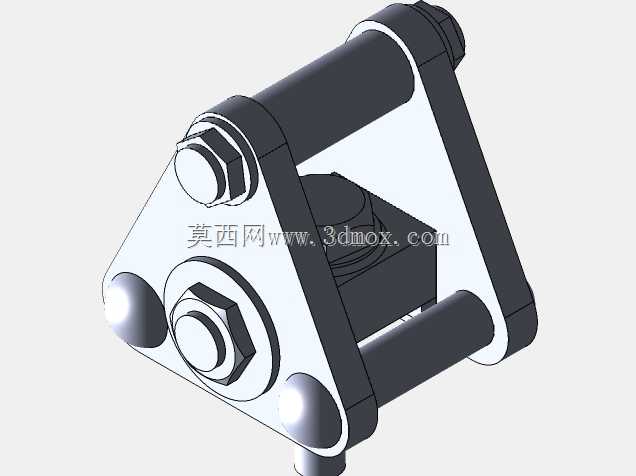

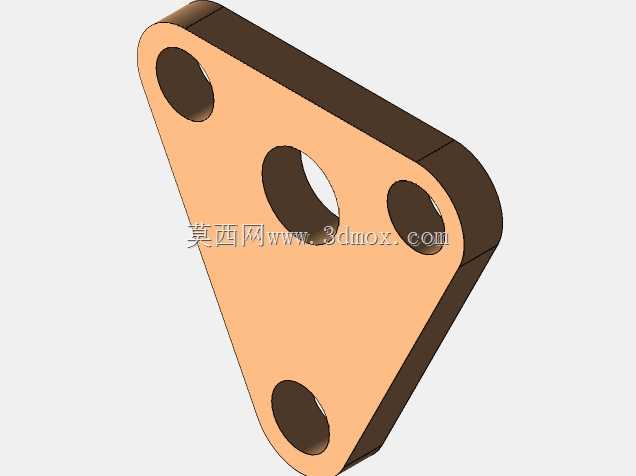

　　不会出现硬夹持导致的绳体局部应力集中断丝问题，相比普通钢丝绳夹的固定方式，这种锥面夹紧的结构能让绳索保持更高的最小破断载荷，不会因为夹持损伤降低绳索的额定承载能力。构件上集成的非旋转限位结构是设计的核心细节，很多吊装作业中绳索会随着载荷晃动产生自转，常规索节没有防转结构，会跟着绳索同步扭转，长期扭转会导致绳芯积损、索节连接销轴剪切应力超限，这个限位结构可以让插座本体和连接端保持相对转动自由度，既不会约束绳索的微量自转释放内应力，又不会让扭转力矩传递到上端的连接吊点，避免销轴受扭断裂。在做结构设计的时候，首先要明确安装边界：底座的内锥面锥度需要匹配对应直径的绳索，锥度过大会导致夹紧行程不足，拉力作用下绳体容易被拔出，

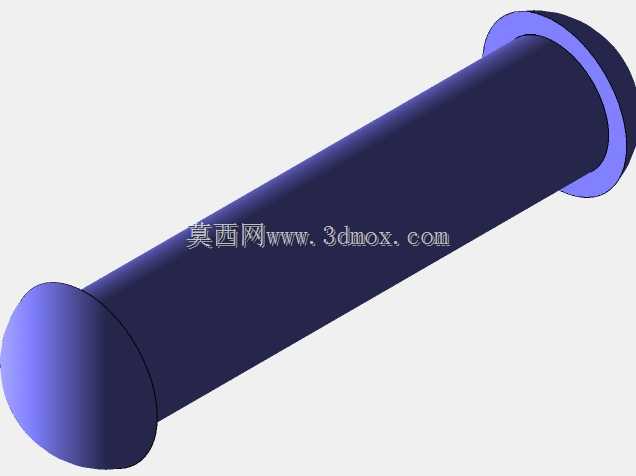

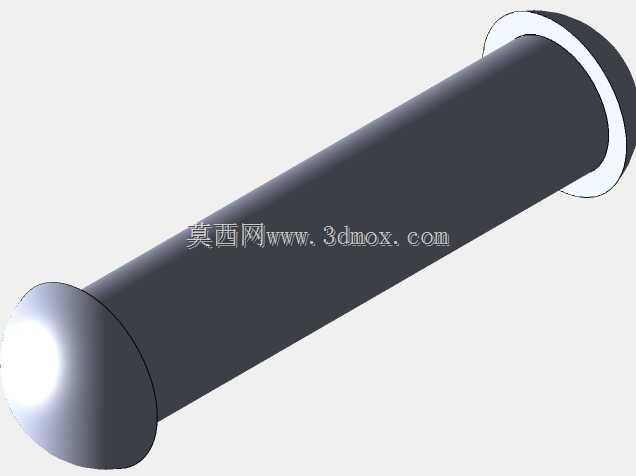

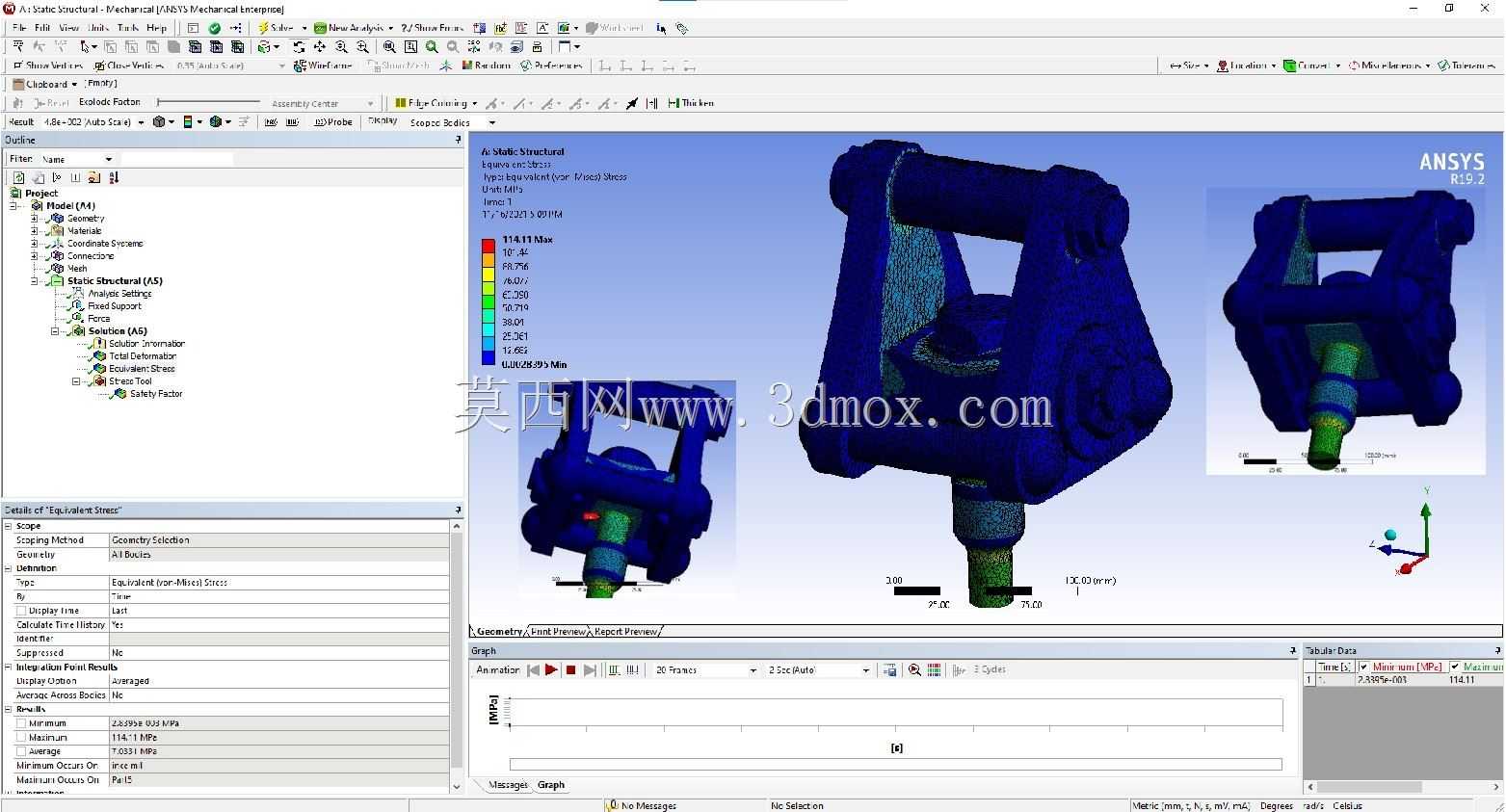

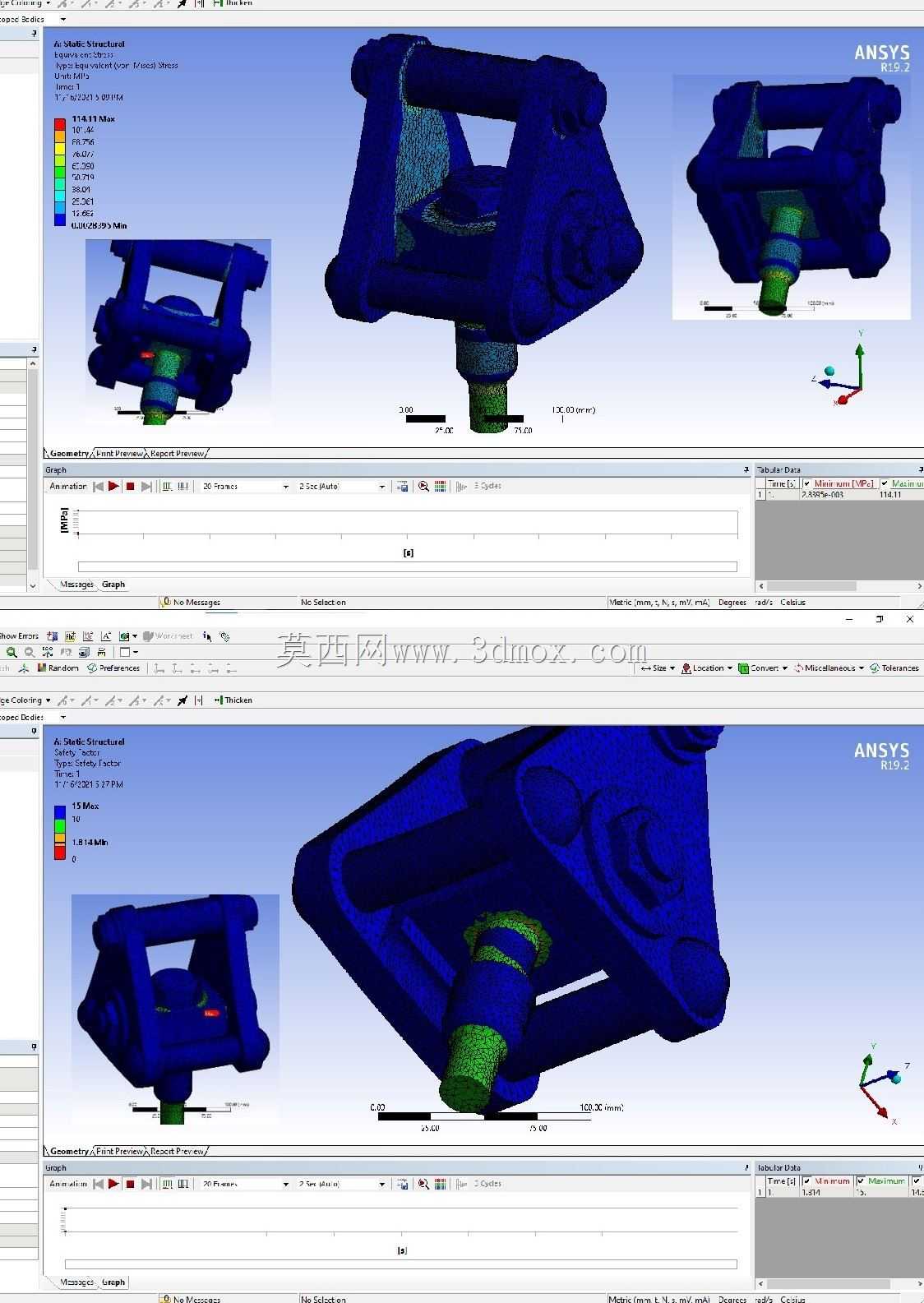

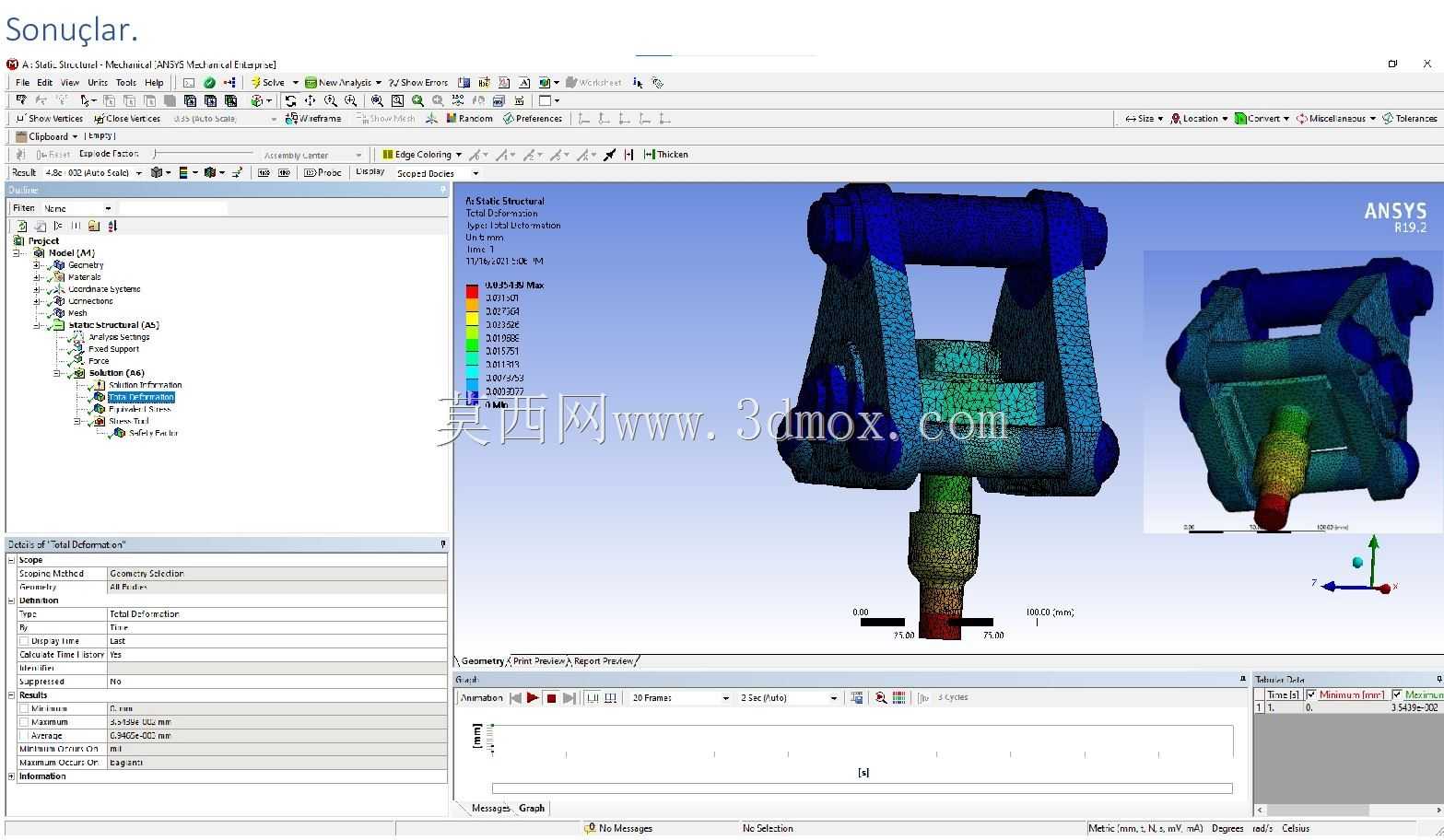

　　锥度过小则会导致夹紧力过大，压伤外层绳丝；上端的连接叉耳开档尺寸要和配套的卸扣、吊耳尺寸匹配，销轴孔的公差取H8配合，既保证销轴拆装顺畅，又不会因为间隙过大产生冲击载荷。构件的外形轮廓做了圆角过渡处理，所有棱边都做了R2以上的倒角，避免吊装过程中尖锐棱边割伤绳索外层，也防止作业人员安装时被毛刺划伤。红色的标识端是绳索穿入的定位标记，现场安装时只要将绳端推到红色标识对应的位置，就能保证绳体的夹紧长度符合设计要求，不需要反复测量插入深度，降低现场安装的出错概率。做装配结构的静力学分析时，需要重点关注几个应力集中位置：叉耳和底座连接的过渡圆角处，这里是拉载传递的核心位置，圆角半径不能小于3mm，否则会出现应力突变；

　　销轴孔的内壁需要做表面淬火处理，提高耐磨性能，因为长期吊装作业中销轴和孔壁会存在微量转动摩擦，硬度不足会导致孔壁磨损失圆，出现连接间隙；锥面的表面粗糙度要控制在Ra3.2以内，太粗糙会增大绳体和锥面的摩擦损伤，太光滑则会导致夹紧力不足出现滑移。实际选型应用时，要注意这款构件的适配绳索直径范围，不能超规格使用，安装时要将绳端打散后均匀铺在锥面内，不能出现绳股偏斜的情况，否则会导致局部受力不均，降低整体承载能力。在港口集装箱吊装、重型设备厂区转运、山地索道货运这些场景里，这种开口式索具插座的维护成本远低于传统浇铸索节，出现绳索磨损时可以快速更换绳体，不需要整体报废索节，长期使用的综合成本更低。结构建模过程中，所有配合面的尺寸都要考虑实际加工的工艺余量，比如叉耳的平行度公差要控制在0.1mm以内，否则安装销轴后会出现别卡，导致构件受载时存在附加弯矩；底座的外圆柱面不需要过高的加工精度，只要保证和锥面的同轴度即可，减少不必要的加工成本。
