起重机小车垂直安装伸缩导向套筒结构

　　在桥式、门式起重机的小车作业机构中，这类垂直布置的伸缩导向套筒，主要承担吊具垂直导向、载荷传递、伸缩行程补偿的核心作用，常见于需要精准对位吊取物料的作业场景，比如车间内精密工件吊装、货场定点堆垛、冶金车间固定工位的物料转运作业，区别于传统钢丝绳吊装的摆幅问题，这种套筒式伸缩结构能将吊具的水平摆幅控制在极小范围内，大幅提升吊装对位的精度，降低作业过程中物料碰撞周边设备的风险。

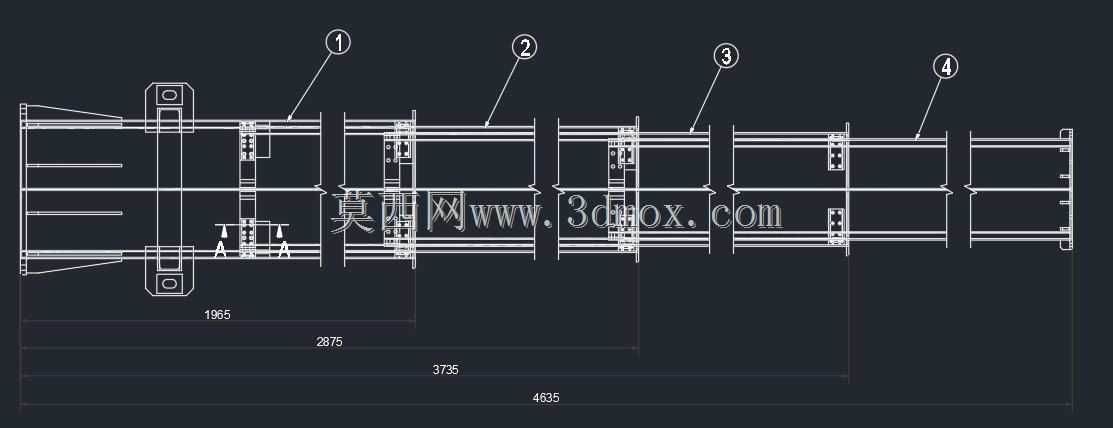

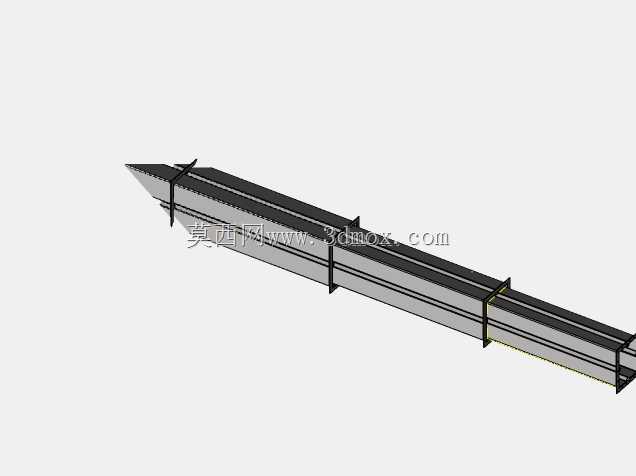

　　从结构功能来看，该套筒采用多节嵌套式设计，每节套筒之间设置有导向耐磨衬带与限位挡块，完全伸出时可覆盖设计要求的最大垂直作业行程，完全缩回时能将整体高度压缩至最小，适配起重机小车的底部安装空间，避免小车运行过程中套筒与厂房横梁、其他附属设备发生干涉。套筒顶端设置有与小车架连接的安装法兰，法兰面加工有定位止口与均匀布置的连接螺栓孔，安装时可通过止口快速定位，保证套筒整体的垂直度偏差控制在允许范围内，避免伸缩过程中出现卡滞。套筒的最下端设置有吊具连接接口，可适配吊钩、真空吸盘、专用吊具等不同作业属具，接口处设置有防转结构，避免吊具在升降过程中发生周向转动，影响对位精度。

　　设计过程中，首先需要结合起重机的额定起重量、最大升降行程、小车底部的安装净空来确定套筒的节数与单节长度，每节套筒的截面尺寸按照载荷大小进行强度与刚度校核，保证在额定载荷下套筒的弯曲变形量不超过许用值，避免伸缩过程中出现别卡。套筒的导向面采用精加工处理，配合耐磨铜衬或者高分子耐磨衬条，降低伸缩过程中的摩擦阻力，同时减少长期使用后的磨损量，延长结构的维护周期。每节套筒的端部设置有双向限位结构，伸出到极限位置时可承受额定载荷下的轴向冲击，缩回时也有缓冲挡块，避免节与节之间发生刚性碰撞。

　　安装边界方面，该结构要求垂直安装，安装基准面为小车架底部的法兰安装面，安装面的平面度需要满足设计要求，否则会导致套筒整体倾斜，加速导向面的磨损。套筒完全缩回时，下端距离小车轨道面的高度需要满足起重机最小安全作业高度的要求，完全伸出时，下端距离地面的最低高度要符合作业现场的安全净空要求，同时套筒的外围需要预留足够的维护空间，方便定期检查导向衬条的磨损情况、加注润滑脂、检查限位开关的触发状态。在实际作业过程中，套筒的伸缩动作与起升机构的钢丝绳收放动作同步，套筒只承担导向与抵抗水平载荷的作用，轴向起升载荷仍然由起升钢丝绳承担，这种受力分配方式既保证了吊装的稳定性，又不会让套筒承受额外的轴向载荷，大幅提升了结构的使用寿命。

　　针对不同的作业场景，该结构还可以在套筒侧壁加装行程检测装置，实时反馈当前的伸出长度，配合起重机的电控系统实现精准的位置控制，也可以在套筒内部布置线缆通道，为下端的吊具提供动力与控制信号的走线空间，避免线缆外露在作业环境中被物料剐蹭损坏。在多粉尘、露天作业的场景下，每节套筒的端部还可以加装防尘密封圈，阻挡粉尘、雨水进入套筒内部的导向面，减少磨粒磨损，降低故障概率。
