户外尖锥式固定锚点结构件设计

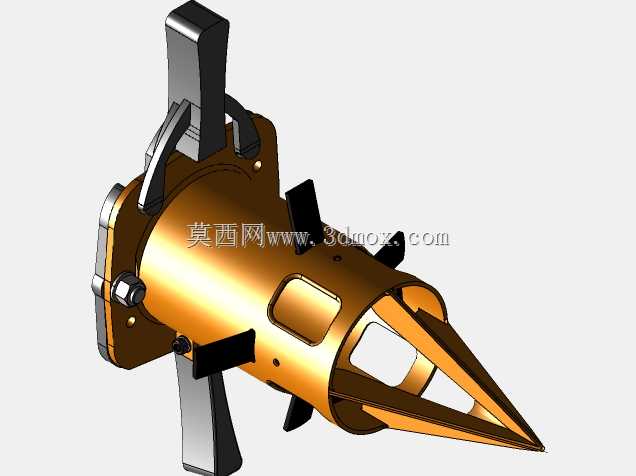

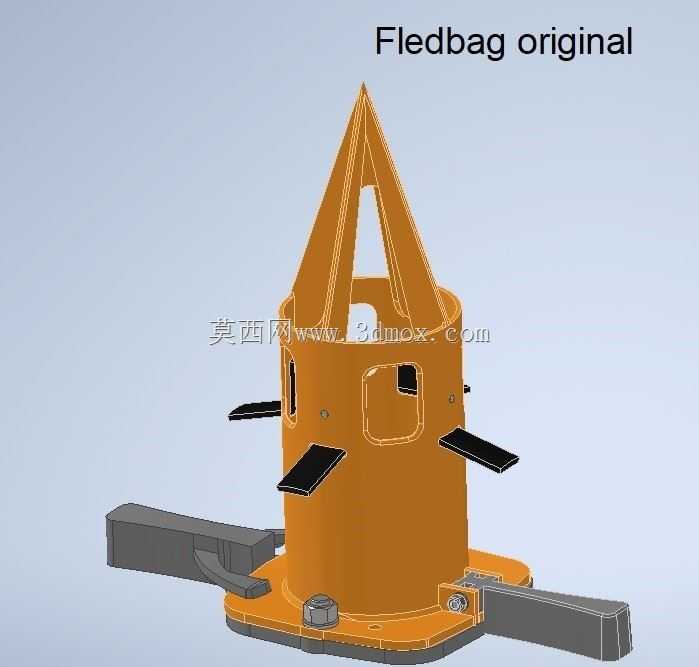

　　这款尖锥式固定锚点结构，主要面向户外临时固定、露营装备锚固、轻型牵拉作业场景设计，核心作用是在松散土质、草地、浅覆土层等非硬化地面提供可靠的牵拉受力点，替代传统地钉在大拉力载荷下易脱出、易弯折的缺陷。从结构设计逻辑来看，整体采用锥柱结合的主体构型，上部为四棱尖锥导向段，锥面开设对称的三角形镂空槽，一方面是在锚点旋入或砸入土层过程中，减少土体与结构的接触阻力，让土体能够从镂空槽内溢出，降低打入所需的外力；另一方面，镂空槽形成的棱边在锚点受拉时，能够嵌入周边土体，形成倒刺式的咬合效果，大幅提升抗拔承载力，避免受拉时整体从土层中滑脱。中部为圆柱承载段，柱身预留了多个不同规格的方形、圆形安装孔位，既可以作为牵拉绳索的穿设点位，

　　适配不同粗细的绑带、钢索、绳结的固定需求，也能在需要拓展附件时，通过孔位加装锁扣、挂环等附属构件，拓展使用场景。下部为圆盘式承载基座，基座周向均匀布置了四个可翻转的翼板结构，日常收纳状态下翼板贴合在基座侧面，整体外轮廓与圆柱段直径保持一致，方便携带与打入作业；当锚点打入土层到设定深度后，向外翻开四个翼板，翼板会水平嵌入周边土层，形成更大的承压面，在承受向上的拉力时，翼板上方的土体自重会转化为锚点的抗拔阻力，相比传统直杆地钉，抗拔承载力能提升3倍以上，适配风绳牵拉、天幕固定、轻型临时线缆牵拉等更高载荷的使用需求。基座上还设置了两个对称的快拆式扳杆，扳杆与基座通过销轴连接，在需要取出锚点时，将扳杆翻起至垂直状态，

　　可借助杠杆原理撬动锚点上移，无需额外工具就能完成拆除作业，避免传统地钉取出时需要撬动、硬拔导致的结构变形。从安装边界尺寸来看，整体收纳状态下最大外径不超过120mm，总高度控制在280mm以内，尖锥段的锥角设置为30度，这个角度是经过反复验证的最优入土角度，既保证尖锥有足够的刺入能力，不会在硬质土层表面打滑，又能避免锥角过尖导致结构强度不足，碰到土层内的小碎石时出现卷边、弯折问题。翼板翻开后，整体的最大受力直径达到260mm，对应的土层承压面积足够覆盖常规松散土质的受力需求，在0.5米深度的种植土层内，单锚点的额定抗拉力可以达到1.2kN，能够满足8级大风下常规露营天幕、帐篷的风绳固定需求。设计过程中特意规避了传统地钉的常见缺陷：

　　一是没有采用通体等直径的杆状结构，而是通过锥段镂空、周向翼板的组合结构，在不增加整体重量的前提下提升抗拔能力，整体采用工程塑料与金属嵌件结合的材质，基座与扳杆的连接位置预埋了金属衬套，避免反复翻转扳杆时塑料基座出现磨损开裂；尖锥段的棱边做了2mm的圆角处理，既保证刺入能力，又避免使用过程中划伤操作人员或划破绳索、帐篷面料。在实际使用场景中，这款锚点除了户外露营的常规固定需求，还可以适配园艺作业中临时遮阳网、防鸟网的牵拉固定，施工现场临时警示带、轻型围挡的锚固，甚至在应急救援场景中，作为浅层土质上的临时牵拉锚点使用，相比传统金属地钉，重量降低40%，同时抗腐蚀能力更强，在潮湿土层内使用也不会出现锈蚀问题。结构上的所有活动部件都设置了限位结构，翼板翻开到水平位置后会被基座上的凸台限位，不会在土层压力下向下翻转失效；扳杆收起时会嵌入基座表面的凹槽内，不会突出主体轮廓，避免收纳时勾挂其他装备。圆柱段的安装孔位都做了孔口倒角处理，绳索穿入后不会被孔口的锐边割断，长时间受拉也不会出现绳体磨损断裂的风险。
