工业管线排布用组合式管道支撑构件

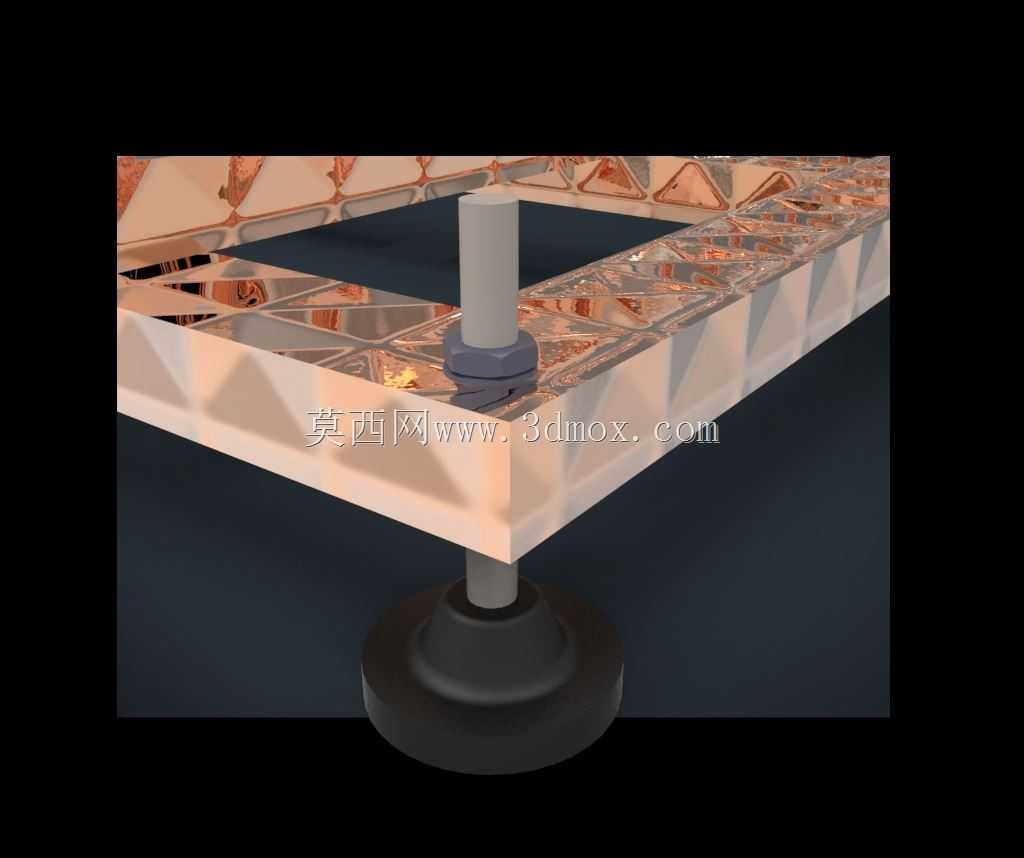

　　在化工园区管廊搭建、车间压缩空气管路布设、洁净厂房流体管线敷设、市政给排水管线架空安装等场景中，管道的长期稳定运行始终离不开可靠的支撑结构，这类组合式管道支撑构件，正是针对多管线并行排布的安装需求设计的专用支撑件。不同于单一管卡式的简易支撑，该构件采用分段式框架结构，可同时承载多根平行排布的管线，适配从DN20到DN150的常规工业管径，支撑立柱底部设置可调脚杯，可在地面存在30mm以内高差时完成水平校准，避免支撑结构因地面不平产生附加内应力，长期使用下不会出现焊缝开裂、框架变形的问题。

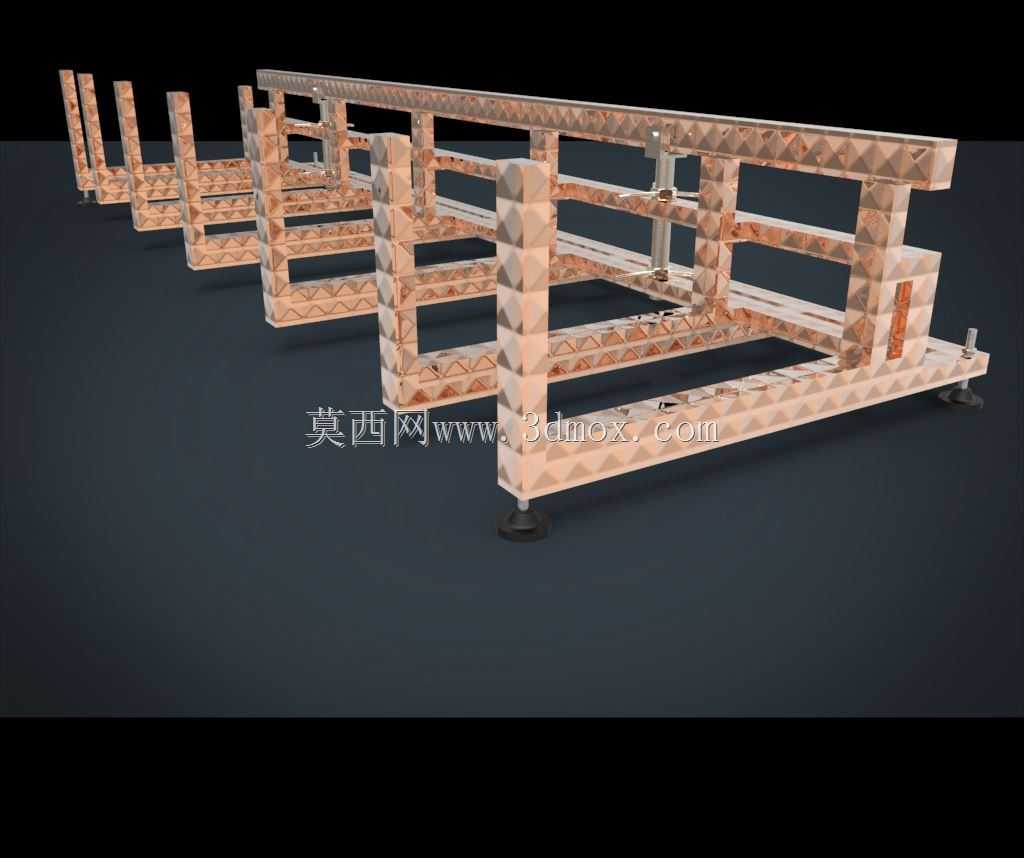

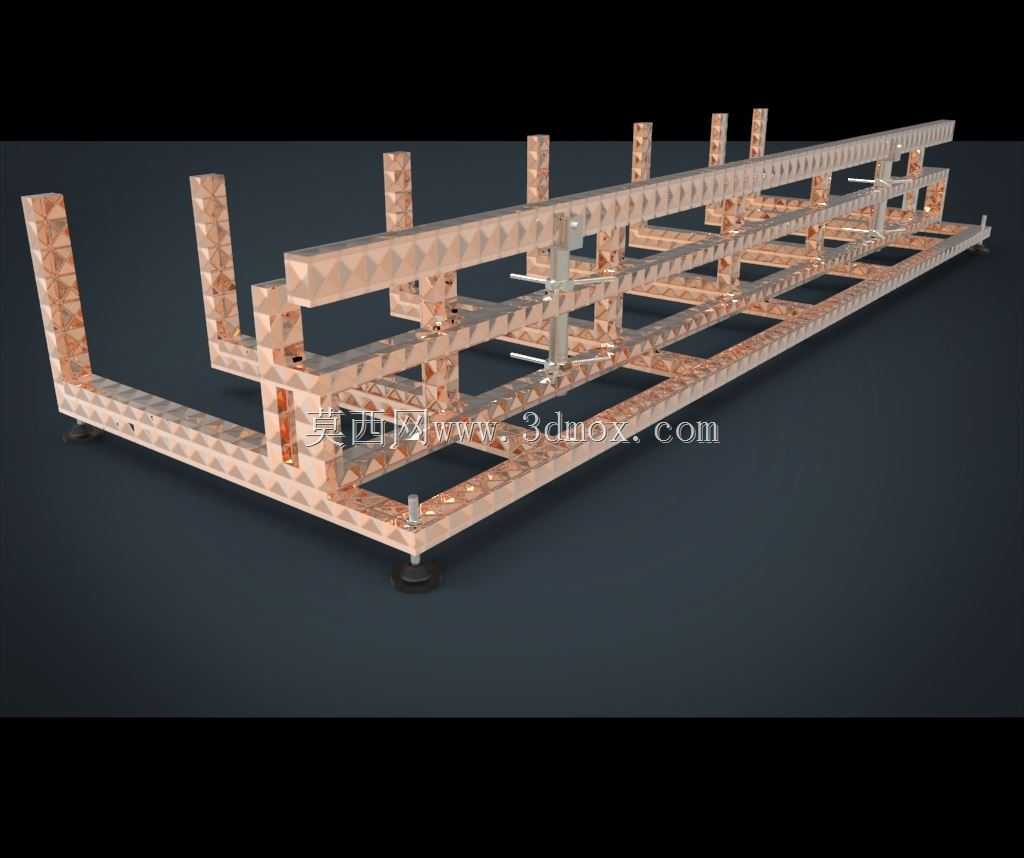

　　从结构设计逻辑来看，整个支撑框架采用模块化拼接思路，横向承载梁与竖向立柱通过标准连接件锁紧，无需现场焊接作业，安装人员仅需使用常规内六角扳手即可完成整组支架的组装，单组12米长度的支撑排架，两名安装工人可在4小时内完成组装与调平，大幅缩短现场施工周期。横向梁上预留等间距安装孔位，管卡可根据管线实际排布位置灵活调整固定点，既可以等距布设同规格管线，也可以根据管径差异调整支撑间距，小管径管线支撑间距控制在1.5米以内，大管径重载管线支撑间距不超过3米，完全符合工业管路安装的规范要求。

　　实际应用中，这类支架可直接落地安装在硬化地面上，也可通过底部连接板膨胀螺栓固定在混凝土基础上，单组支架的竖向承载能力可达每延米800kg，能够满足常规水、气、低压流体管线的承重需求，若用于蒸汽等高温管线布设，可在横向梁与管卡之间加装隔热垫层，避免高温传导导致框架结构热胀冷缩产生位移。框架的侧向设置多道横向拉杆，可抵消管线内流体流动产生的侧向冲击力，尤其是在输送泵出口附近的管段，管线启停时产生的水锤冲击可通过拉杆分散到整个框架结构上，不会出现单根立柱受力过载的情况。

　　从安装边界来看，单组标准支架的总高度可根据现场需求在0.8米到2.2米范围内调整，横向总长度可通过增减中间段框架单元灵活拼接，既可以沿车间墙面单排布设，也可以在管廊中间双排对称布设，预留的管线安装空间可满足管线外包保温层的安装需求，保温层厚度在50mm以内时，管线与框架之间仍能保留足够的通风间隙，避免保温层长期挤压变形影响保温效果。支架所有结构件表面均做防锈处理，可在常规室内车间、室外管廊等环境下长期使用，若用于腐蚀环境的化工车间，可更换为不锈钢材质的结构件，适配不同场景的防腐需求。

　　在三维建模过程中，所有连接孔位、型材截面、脚杯调节行程均按照实际工业标准参数绘制，模型可直接导出工程图用于生产下料，也可导入厂区整体布局模型中做管线排布碰撞检查，提前预判支架与其他设备、管线的位置冲突，减少现场安装时的整改工作量。建模时特意还原了框架的拼接节点结构，每个连接件的安装位置、螺栓规格都做了对应建模，结构设计人员可直接在该模型基础上调整尺寸参数，快速适配不同项目的管线支撑需求，无需从零开始搭建框架模型，大幅提升设计阶段的工作效率。
