机加工台用螺杆式手动夹紧夹具结构

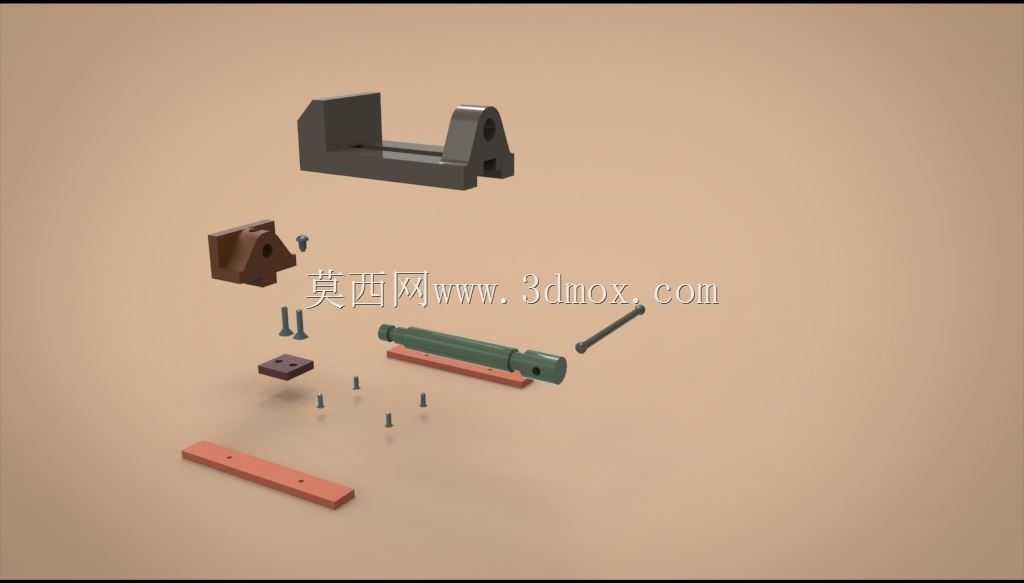

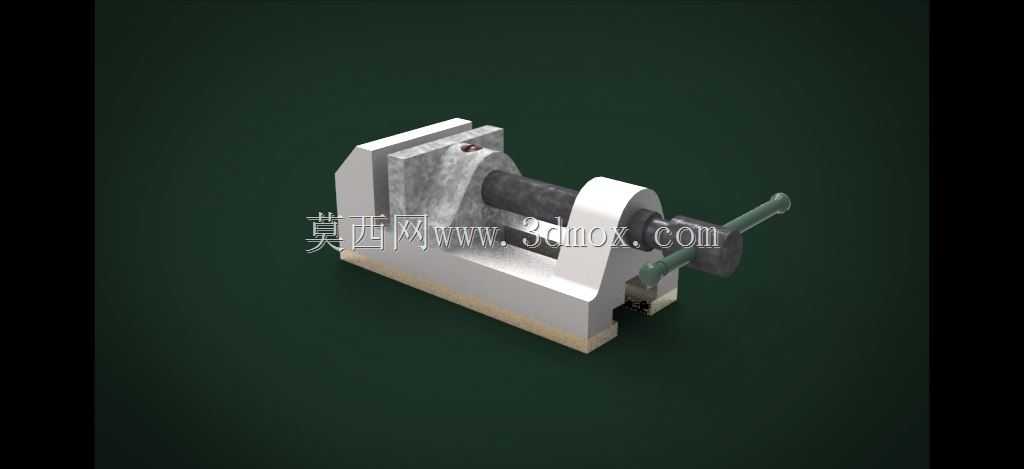

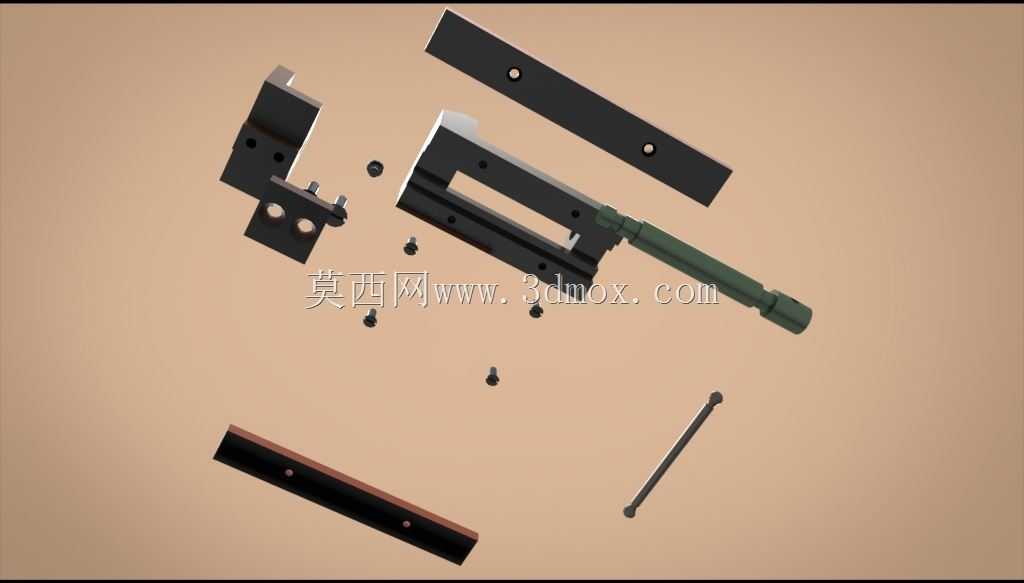

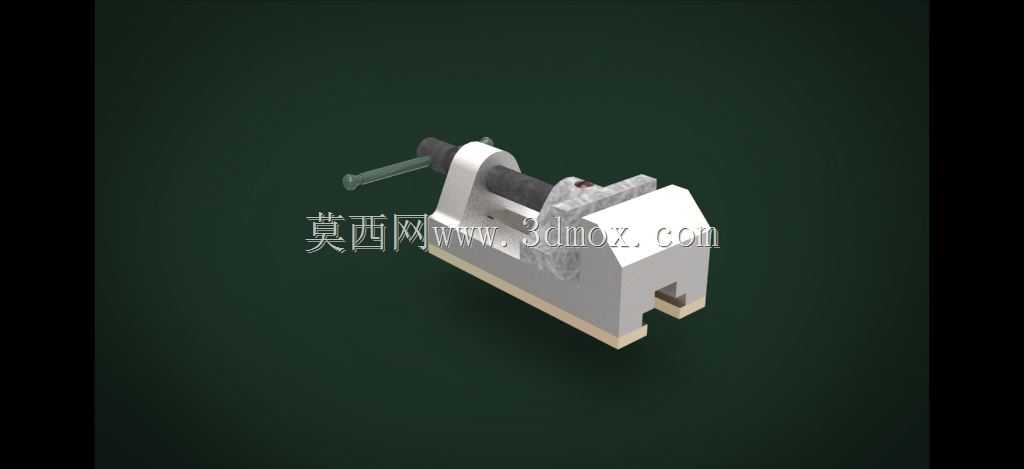

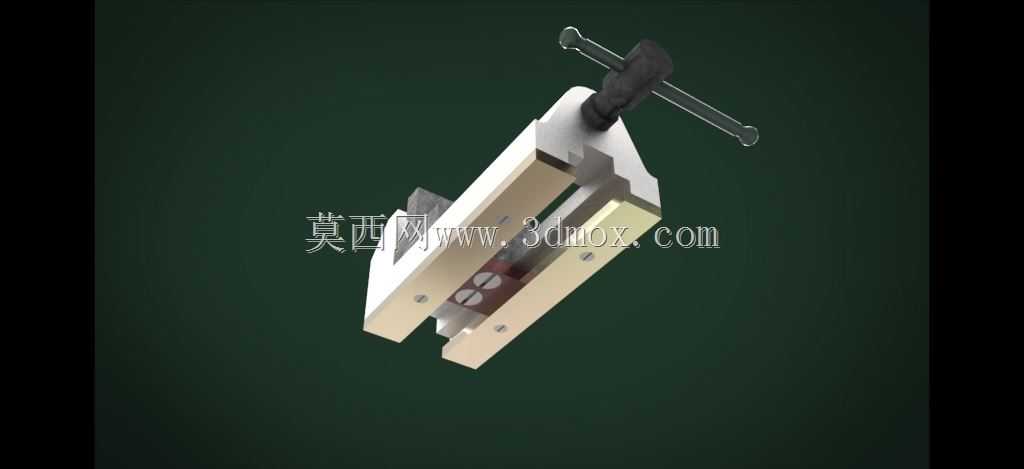

　　这款手动夹紧夹具主要适配中小型机加工工作台、钳工装配台的工位装夹需求，在日常的零件划线、小型工件铣削、钻孔、去毛刺、部件预装配等工序中都能发挥稳定的夹持作用，相比大型机用平口钳，它的安装占用空间更小，操作力矩更符合人工手动施力的范围，不需要额外连接气动或液压动力源，在无动力配套的维修工位、实训教学台、临时加工点位都能快速投入使用。从结构设计逻辑来看，整体采用固定钳身与活动钳身配合的经典布局，固定钳身底部设置了与工作台T型槽匹配的安装凸缘，安装时可以通过T型螺栓快速完成位置固定，也能根据加工需求沿工作台槽道调整夹持位置，适配不同长度工件的装夹跨度。活动钳身的导向部分与固定钳身的导轨面做了贴合间隙优化，

　　日常使用中可以通过调整塞铁补偿磨损量，避免长期使用后出现钳口歪斜、夹持晃动的问题，钳口部位预留了可更换的硬质钳口板安装位，针对不同材质的被夹持工件，可以更换带齿防滑钳口、软质铜钳口或者平面平口钳口，避免夹伤精加工工件表面，也能在夹持毛坯件时提供足够的摩擦力防止工件窜动。传动部分采用梯形螺杆传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，具备一定的自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱问题，螺杆末端的手柄长度经过力矩匹配设计，人工握持转动时不需要施加过大的臂力就能达到足够的夹紧力，同时避免力矩过大导致螺杆变形或者工件被夹变形。从安装边界尺寸来看，整体钳身长度控制在适配常规6S工位的摆放范围，

　　钳身最大开口距离可以覆盖常规小型机械零件、电子结构件、工装治具坯料的夹持尺寸，钳身高度不会遮挡加工时的刀具操作空间，在钻床上使用时不会因为钳身过高导致钻头行程不足，在钳工台做划线作业时，钳身顶面高度刚好配合划线盘的操作高度，不需要额外垫高工件。在实际使用场景中，这类夹具除了常规的机加工工位，也常被用于小型部件的粘接固定、线束端子压接辅助定位、3D打印件的后处理打磨夹持，因为整体结构没有复杂的液压、电气元件，日常维护只需要定期在螺杆传动部位、导轨贴合面涂抹润滑脂，就能保证长期的操作顺畅度，不会因为车间内的切削液、粉尘堆积出现卡滞问题。设计过程中针对钳身的受力变形做了结构加强，固定钳身的受力根部做了圆弧过渡处理，

　　避免应力集中导致长期受力后出现钳身断裂，活动钳身与螺杆的连接部位采用了浮动连接结构，夹紧过程中活动钳身可以自动适应工件的夹持面角度，即使工件的夹持面存在小范围的平面度误差，也能保证两个钳口面与工件充分贴合，不会出现点接触导致的夹持不稳。钳身底部的安装基准面做了平面度精加工，安装到工作台面后可以保证钳口的垂直度与平行度精度，满足普通铣削、钻孔工序的位置精度要求，不需要每次安装后都重新校正钳口精度。在装配调试环节，螺杆的轴向窜动量被控制在极小范围内，转动手柄时活动钳身的进给过程平稳，没有卡顿或者空行程过大的问题，操作人员可以通过手柄的转动手感清晰感知夹紧力的大小，避免夹紧力不足导致工件飞出，也能防止夹紧力过大导致薄壁工件出现夹持变形。
