工业配套离心式电机鼓风机结构设计

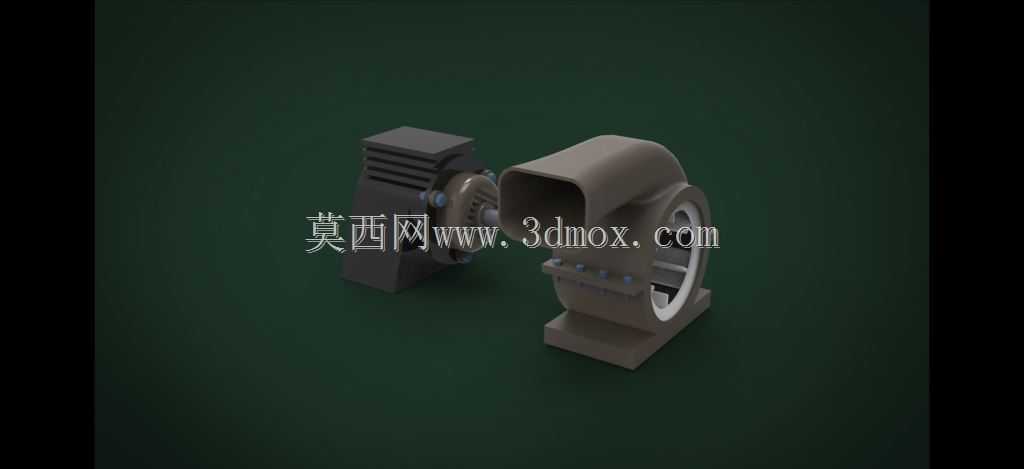

　　这款离心式电机鼓风机的三维结构，核心面向工业场景的小流量高压送风需求设计，常见于小型设备散热、工位局部排风、小型燃烧设备助燃、电子设备机柜通风等场景，区别于大型工业离心风机，该款结构紧凑，适配安装空间受限的配套设备使用场景。从结构设计逻辑来看，整体采用电机与风轮直连的布局，省去了皮带传动或联轴器传动的额外结构，大幅压缩了整机的轴向安装尺寸，直连结构也减少了传动环节的能量损耗，同时降低了后期运维的部件更换需求，对于配套设备的集成商来说，这种结构不需要额外预留传动部件的检修空间，能进一步压缩设备整体的布局体积。蜗壳部分采用渐开线式流道设计，流道截面从风轮周向的出风口位置开始逐步扩大，

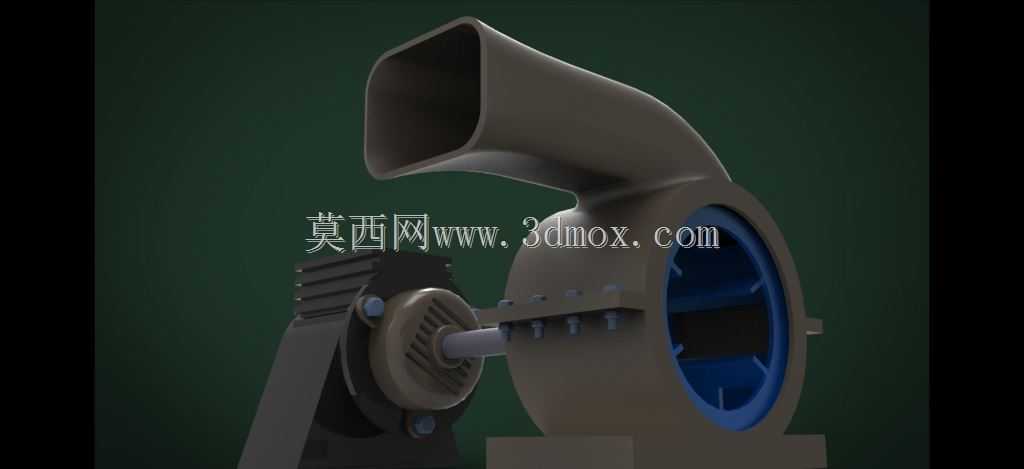

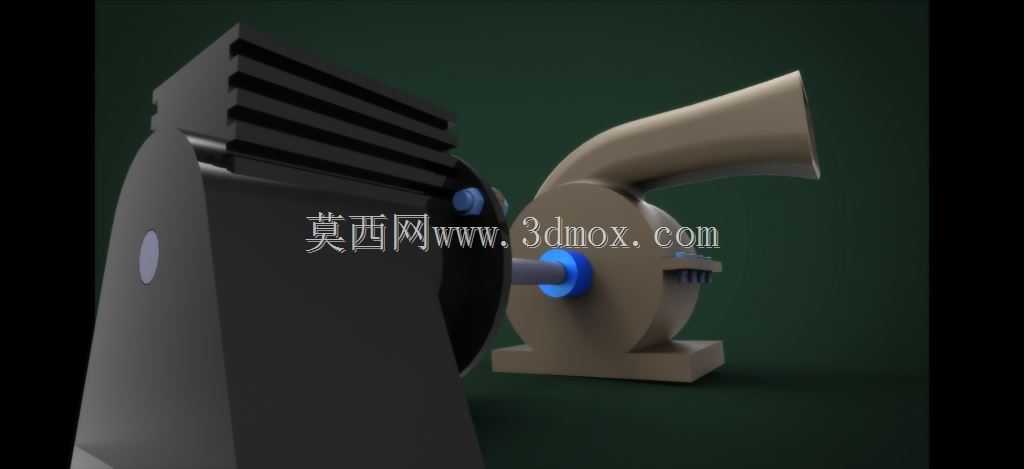

　　这种设计是为了将风轮甩出的高速气流的动压逐步转化为静压，降低气流在蜗壳内部的湍流损耗，提升送风的压力稳定性，蜗壳的出风口采用矩形法兰接口，可直接对接方形通风管道或者设备的进风接口，法兰边缘预留了螺栓安装孔位，安装时不需要额外制作转接法兰，能减少现场安装的加工工作量。电机部分采用卧式安装脚座，脚座上开设长圆形安装孔，长圆孔的设计允许安装时在一定范围内调整电机的轴向位置，一方面可以补偿加工与安装的尺寸误差，另一方面也能在长期运行出现传动部件磨损时，调整位置保证风轮与蜗壳的同轴度，避免风轮擦碰蜗壳内壁产生异响与振动。风轮采用多叶片前向式离心叶轮结构，前向叶片的特性是在相同叶轮直径与转速下能获得更高的出口风压，

　　适合需要一定送风压力但流量要求不高的场景，叶轮与电机输出轴采用键连接加轴端挡圈的固定方式，键连接传递扭矩可靠，轴端挡圈可以防止叶轮在运行过程中出现轴向窜动，避免叶轮移位与蜗壳发生干涉。从安装边界来看，整机的重心落在电机安装脚座的支撑范围内，卧式安装时不需要额外增加配重结构，安装基础只需要保证平面度在合理范围内，就能避免运行时出现额外的振动；整机的径向尺寸以蜗壳的最大外轮廓为边界，轴向尺寸从电机后端盖到蜗壳出风口端面为总长度，在配套设备设计预留安装空间时，除了要容纳整机的轮廓尺寸，还需要在蜗壳进风口一侧预留不小于进风口直径的进气空间，避免进气阻力过大导致风机效率下降，同时在电机尾端预留少量散热空间，保证电机运行时的散热气流能正常流通。

　　在细节设计上，蜗壳与电机的连接端采用过渡端盖结构，端盖一方面起到密封蜗壳侧的作用，避免气流从电机与蜗壳的连接缝隙泄漏，另一方面端盖上开设的轴承安装位可以给风轮提供额外的支撑，避免风轮悬臂过长导致运行时轴端跳动量过大，提升整机运行的稳定性。进风口设置在蜗壳的侧面中心位置，采用圆弧过渡的集流器结构，集流器的圆弧型面可以引导气流平顺进入叶轮，降低进气口的局部阻力，减少气流进入叶轮时的涡流损失，对于提升风机的运行效率有明显作用。实际选型应用时，需要注意该款风机的压力特性匹配，前向叶轮的风机在管网阻力变化时，流量波动相对较大，更适合管网阻力稳定的应用场景，比如设备内部的固定风道散热、固定工位的吹尘作业，如果应用在阻力波动较大的场景，需要配套相应的调压结构来保证送风稳定性。建模过程中，对蜗壳的渐开线型面做了曲率连续处理，避免型面出现折线或者曲率突变，减少气流在流道内的阻力损失；叶轮的叶片安装角度经过反复调整，在保证风压满足要求的前提下，尽可能降低叶片出口的气流冲击，减少运行时的气动噪音；所有的连接孔位、安装尺寸都按照通用机械配套的标准公差设置，保证加工后的零件可以顺利装配，不需要额外的修配工作。
