双层网格立柱式工件定位固定工装结构

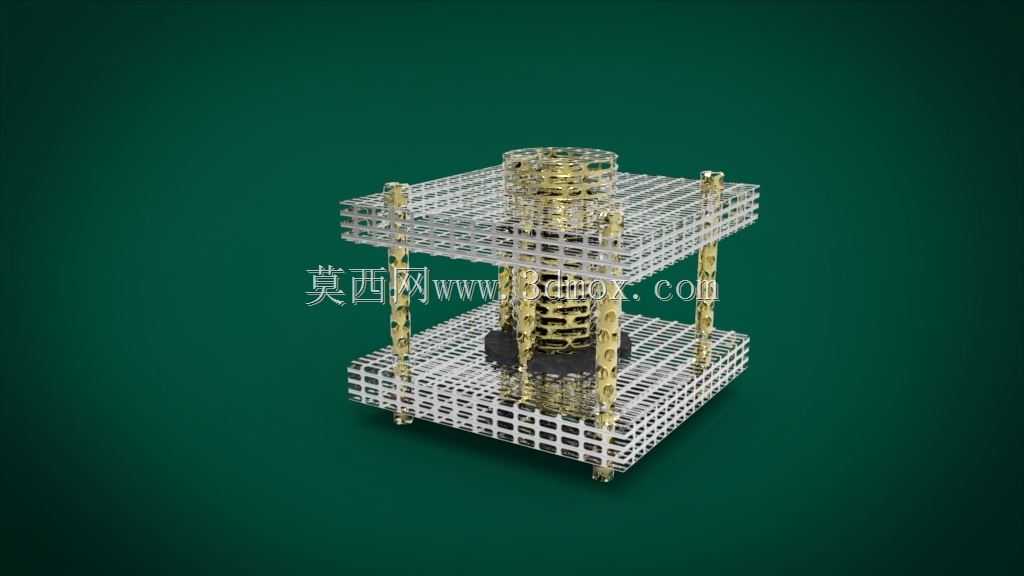

　　在精密零部件加工、小型组件装配以及实验样件测试的作业场景中，工件的稳定装夹直接决定了加工精度、装配良率与测试数据的可靠性，这款双层网格立柱式固定结构，正是针对小尺寸规则工件的多工位装夹需求设计的定位工装。不同于常规台钳的单点夹紧、平口钳的单侧施力结构，该装置采用上下两层镂空网格承载板作为安装基准面，网格采用等间距方格镂空设计，一方面可以大幅降低整体结构自重，减少工装自身对安装台面的负载压力，另一方面镂空方格可以作为任意位置的固定点位，适配不同外形尺寸工件的装夹需求，不需要额外定制适配压块，只要穿过网格孔配合紧固件就能完成工件的锁紧固定。四根对称分布的链式纹理立柱作为上下层板的支撑结构，立柱沿垂直方向布置，

　　将上下两层承载板的间距控制在合理范围内，既给中间安装的核心夹紧组件留出足够的操作空间，也保证了上层板放置工件时的结构刚性，不会因为单侧受力出现层板倾斜变形的问题。中间位置设置的柱形夹紧组件是整个装置的核心功能区，组件底部设置了防滑定位底座，直接卡接在下层网格板的中心位置，避免夹紧作业时组件出现位移，上部的可调节压头可以沿垂直方向调整行程，针对不同高度的工件匹配对应的下压量，压头表面做了防滑纹理处理，和工件接触时不会出现打滑偏移，保证夹紧力的稳定传递。从安装边界来看，该装置整体为正方形对称结构，底部支撑脚直接落在下层网格板的四个角位，不需要额外在工作台面打孔固定，只要放置在水平工作台面上就能保证整体的水平度，

　　整体外廓尺寸适配常规小型加工台的操作空间，不会占用过多的作业区域，同时上下层板的网格尺寸统一，除了中心位置的夹紧组件外，层板其余空余位置都可以用来装夹辅助定位块、小型待加工工件，实现单工装多工件的同步装夹，适合小批量零件的钻孔、打磨、点胶等工序作业。设计过程中优先考虑了结构的拆装便捷性，四根立柱和上下层板之间采用可拆卸连接方式，当需要加工尺寸较高的工件时，可以快速更换更长的支撑立柱来调整两层板之间的间距，不需要更换整套工装，有效降低了工装的适配成本；网格板的镂空设计也方便加工过程中产生的碎屑、废液直接从网格孔漏下，不会堆积在承载板表面影响工件的定位精度，日常清理只需要用压缩空气吹扫就能完成表面清洁，维护难度极低。在实际应用场景中，

　　这类固定装置既可以作为钳工台的辅助装夹工装，用来固定小型异形工件完成修配、打磨作业，也可以放置在实验测试台上，固定测试样件完成振动、压力等性能测试，还能在小型自动化装配工位中作为工件载台，配合机械手完成零件的上下料与装配作业，对称式的结构设计也保证了装置在各个方向的受力均匀性，即使在夹紧力较大的作业场景下，也不会出现结构侧翻、偏移的问题。和传统的固定式工装相比，这种模块化的网格层板加可调节立柱的设计，大幅提升了工装的适配范围，不需要针对每一款工件单独设计定制夹具，只需要调整紧固件位置、更换对应长度的立柱就能满足大部分小尺寸工件的装夹需求，对于多品种小批量的加工场景来说，能够有效缩短工装准备周期，降低生产环节的工装投入成本。
