软轴数控传动用绕线式圆柱辊轮结构

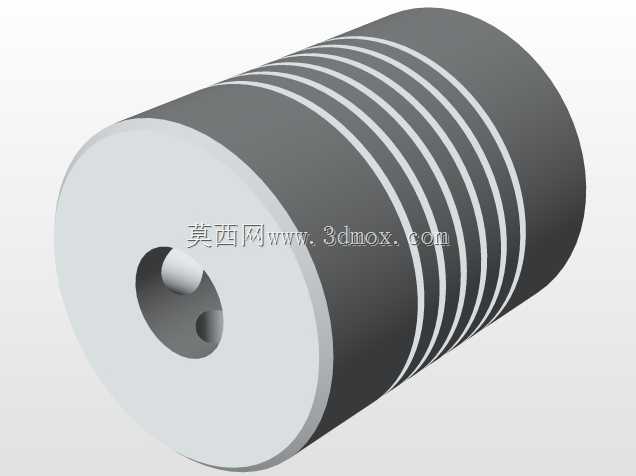

　　该圆柱绕线式辊体结构主要服务于软轴数控传动场景，在手持动力工具、小型数控进给机构、柔性传动设备中承担扭矩传递、软轴收纳限位的核心作用，日常设备运行时，柔性软轴可沿辊体周向的环槽规整排布，避免软轴在高速回转过程中出现相互缠绕、剐蹭磨损、走线偏移的问题，在小型台式加工设备、便携数控修磨装置、柔性动力输出工位中，这类辊体既可以作为软轴的储放导向轮，也可配合张紧结构维持软轴传动段的恒定张力，抵消软轴长距离传动时产生的挠曲晃动。从结构设计逻辑来看，辊体整体采用同轴圆柱构型，主体外圆柱面加工有多道等距平行的环形凹槽，槽型轮廓与配套软轴的外径匹配，每一道环槽都可独立容纳一圈软轴，环槽的间距经过核算，既保证相邻软轴之间留有足够间隙避免运行摩擦，

　　也尽可能提升辊面的空间利用率，在有限的辊体长度内容纳更长的软轴行程。辊体的一端设置大直径同轴端盖，端盖端面中心加工有阶梯安装孔，中心主孔用于穿入固定转轴，侧部的偏心小孔可作为软轴的端头固定位，软轴穿入后可通过顶丝或者卡件锁定在孔内，辊体回转时即可带动软轴同步收卷或者释放。设计阶段首先要确定的是安装边界尺寸：辊体的总外径需要和设备内部的安装腔体预留间隙匹配，外圆和腔体内壁之间要留出3-5mm的安全距离，避免高速回转时出现刮壁；辊体的轴向总长度要适配两侧支撑座的跨距，两端轴颈的同轴度公差需要控制在0.02mm以内，防止辊体回转时出现径向跳动。端盖的厚度要满足端面受力要求，当软轴满卷张紧时，端盖会承受软轴轴向的侧向挤压力，

　　厚度不足会出现端盖变形、软轴从槽位滑脱的问题。中心安装孔的尺寸要和配套转轴的公差形成过渡配合，既保证装配时可以顺利压入，也能在传递扭矩时不会出现孔轴之间的相对滑动，偏心固定孔的位置要避开中心转轴的应力集中区域，孔口做倒角处理，避免软轴穿入时被锐边割伤外层护套。外圆柱面的环槽加工时，槽底的直径要统一，槽的侧壁做微小的拔模斜度，既方便软轴顺利嵌入槽内，也能在软轴受拉时自动对中，不会出现卡滞。这类辊体在实际使用中，常配套在软轴数控打磨设备、小型柔性传动进给机构里，当设备需要远距离传递旋转动力、又不适合采用刚性轴直连的布局时，软轴可以绕装在该辊体上，一端连接动力输出端，一端连接执行工作头，辊体随软轴的收放同步回转，把软轴的多余长度规整收纳，

　　避免软轴散落在设备外部造成干涉。和普通的光面收线辊相比，带环槽的结构完全规避了软轴排线混乱的问题，不需要额外加装排线导向机构，就能让软轴每一圈都整齐排列，大幅简化了设备的整体结构。建模过程中需要重点保证所有环槽的轴向间距误差、槽深的一致性，端盖和主辊体的同轴度，以及各个孔位的位置度，这些参数直接决定后续装配后辊体的动平衡表现，如果环槽间距不均，满卷后软轴的受力分布会出现偏差，高速回转时就会产生振动，既会降低软轴的使用寿命，也会影响末端执行工位的传动精度。辊体的材质一般可选硬质尼龙或者铝合金，尼龙材质自重更低、运行噪音小，适合便携类设备；铝合金材质散热性好、刚性更强，适合高转速、长时间连续运行的传动工位，两种材质的结构建模逻辑一致，仅在后续工程图中标注对应的表面处理和公差要求即可。
