铰接式重载机械腿仿生结构设计

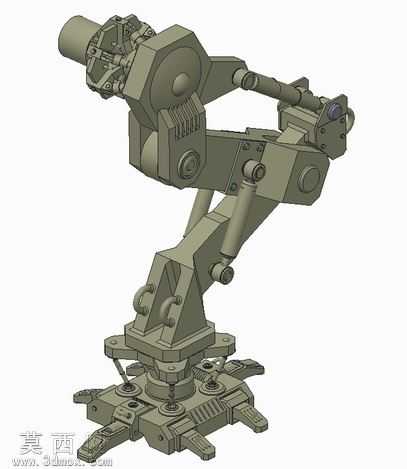

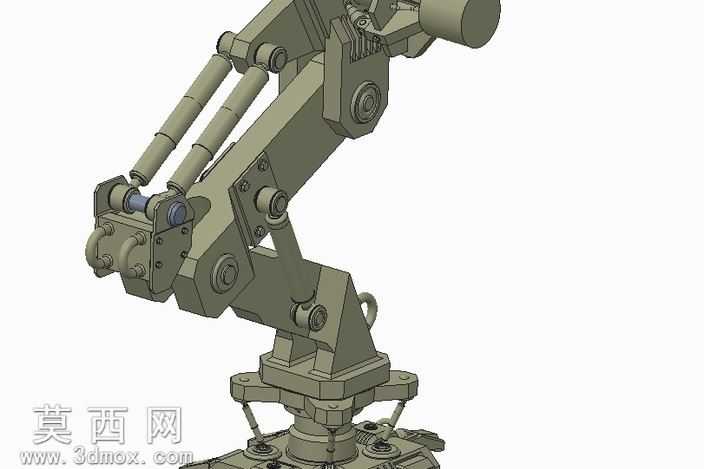

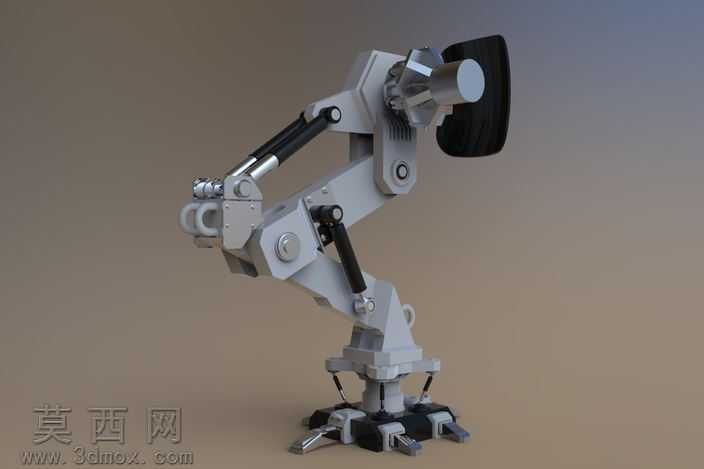

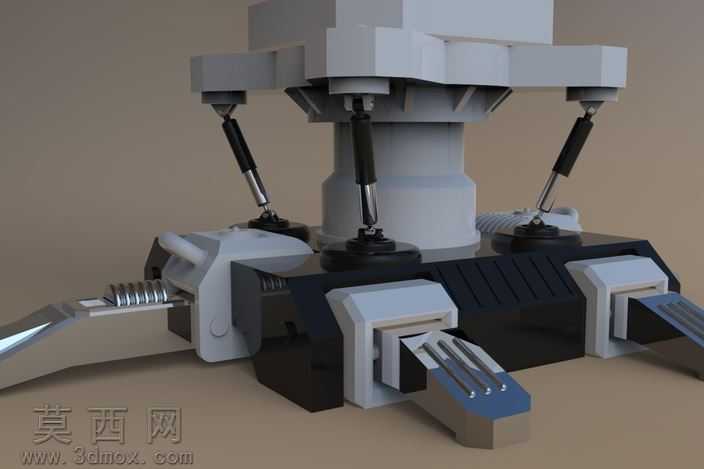

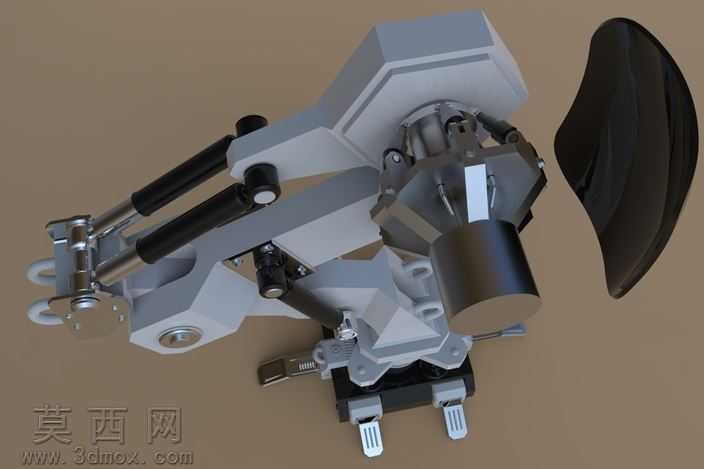

本作品为仿生重载机械腿三维建模设计，整体采用多段铰接式连杆结构，参考重型工程机械的液压支撑逻辑与仿生腿部运动构型完成搭建。建模阶段以参数化特征构建每一处连接结构，从底部回转基座开始，依次完成腰转关节、大腿主支撑臂、小腿联动杆组、末端执行连接端的逐层级建模，所有铰接孔位、轴肩、安装法兰均按照实际机械装配公差预留配合间隙，确保虚拟装配时无结构干涉。材质渲染上，主体结构采用军绿色哑光金属漆材质，模拟装甲类防护涂层的磨砂质感，所有铰接销轴、液压杆活塞杆部分采用抛光金属材质，与主体涂层形成质感区分，基座底部的安装固定面做了防滑纹理与安装孔位的细节刻画，液压管线的排布沿着臂身走线槽布置，还原真实设备的管线布局逻辑。结构设计上采用多组平行四边形连杆机构配合液压支撑缸，实现腿部的大角度俯仰与承重能力，每一处铰接点都设计了轴端挡圈安装位与润滑注油孔结构，大腿臂身外侧设计了装甲式加强筋结构，既提升结构抗扭抗弯强度，也兼顾防护性能，避免外部冲击损坏内部铰接与管线。设计思路围绕重载工况下的腿部运动稳定性展开，参考重型作业机械臂的负载分配逻辑，将主要承重结构布置在靠近基座的大腿段，小腿段采用轻量化镂空加筋设计降低运动惯量，多组液压杆的布局经过运动仿真验证，可在全行程范围内保持稳定的支撑力输出，末端连接法兰预留了多组安装孔位，可适配不同的作业末端执行器，整体结构可应用于重型步行机器人、特种作业移动平台的行走机构设计，建模过程中对所有运动副做了运动约束设置，可直接导入仿真软件进行运动学与力学仿真验证，每一处连接螺栓、密封端盖都做了独立建模，完整还原结构的装配层级关系。
