FANUC R2000iB工业六轴机械臂三维设计

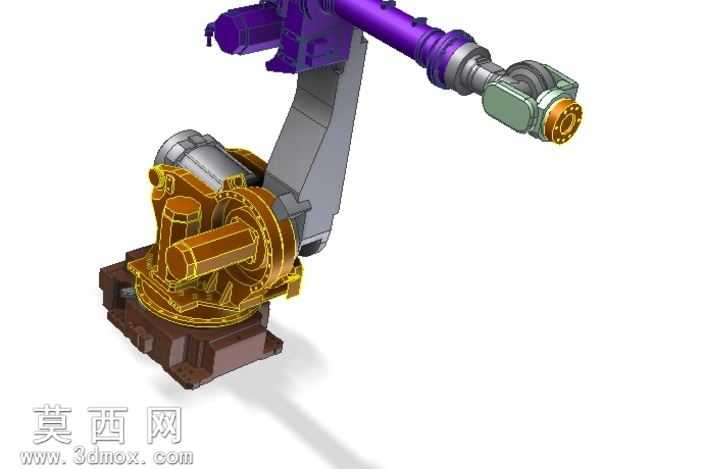

本作品为FANUC R2000iB型号工业六轴关节机器人的高精度三维建模成果，建模过程严格参考该型号机器人的实体尺寸参数与结构布局，在三维建模环境中完成全零部件的特征搭建与装配约束。模型整体还原了该款重载工业机器人的典型结构：底部为厚重的铸铁材质安装基座，承担整机的承重与固定功能，基座内部预留了伺服电机、谐波减速器的安装腔体，建模时对基座的安装孔位、定位凸台、加强筋结构均做了1:1比例的特征还原，保证基座部分的结构精度满足后续虚拟装配、运动仿真的使用需求。腰部回转关节采用大直径交叉滚子轴承的支撑结构设计，建模时清晰呈现了回转支承的连接结构、伺服驱动单元的安装位置、管线出口的布局细节，腰部与大臂的连接关节处还原了关节密封结构、限位挡块的设计特征。大臂部分采用铸钢材质的箱型结构设计，建模时通过拉伸、切除、圆角等特征命令还原了大臂的减重腔体、走线槽、关节连接法兰的细节，大臂与肘部关节的连接位置准确还原了谐波减速器的安装法兰、伺服电机的固定座结构，保证关节运动副的位置与实体设备完全一致。小臂部分延续了大臂的结构设计逻辑，对小臂的长度比例、关节连接位、末端法兰的安装基准做了精准还原，末端执行器连接法兰处预留了标准的工具安装孔位，可适配不同类型的工业末端执行器。材质渲染阶段，针对不同部件的材质特性做了区分设置：基座与臂体的铸钢部件采用哑光深棕金属材质，添加了细微的铸造纹理与表面粗糙度参数，还原铸铁部件的真实质感；关节处的电机外壳、减速器端盖采用银灰色金属漆材质，添加了轻微的反光效果表现机加工表面的质感；末端关节的密封端盖采用灰绿色工程塑料材质，关节处的紧固螺丝、定位销等标准件采用亮面镀锌金属材质，不同材质的区分让模型的结构层次更加清晰。建模过程中严格遵循机械设计的装配逻辑，所有关节的旋转轴位置、运动限位角度均与实体设备保持一致，各零部件之间不存在干涉问题，可直接导入运动仿真模块添加驱动参数，模拟机器人的全行程运动轨迹，也可用于自动化生产线的虚拟布局调试、工业机器人教学演示、设备展示动画制作等场景。模型的结构细节完整覆盖了该款机器人的外部特征与关键内部安装结构，既保证了外观的还原度，也兼顾了结构设计层面的参考价值。
