多工位板材折弯成型工装模具结构

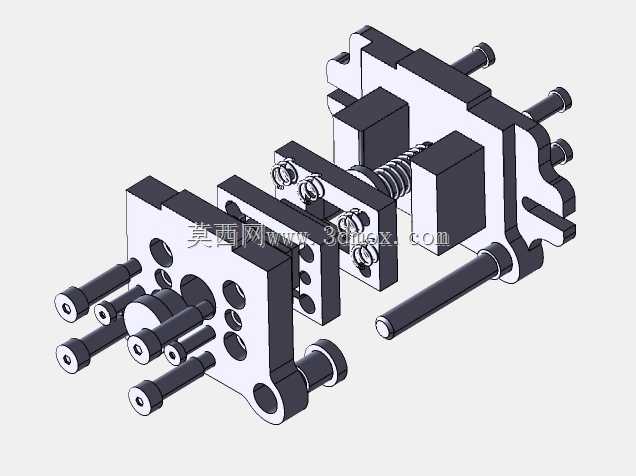

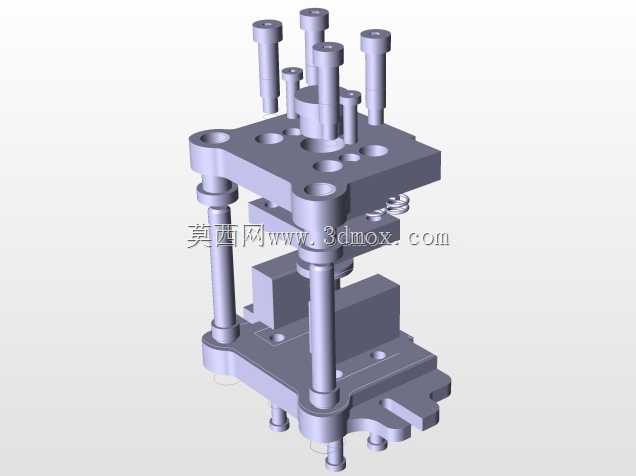

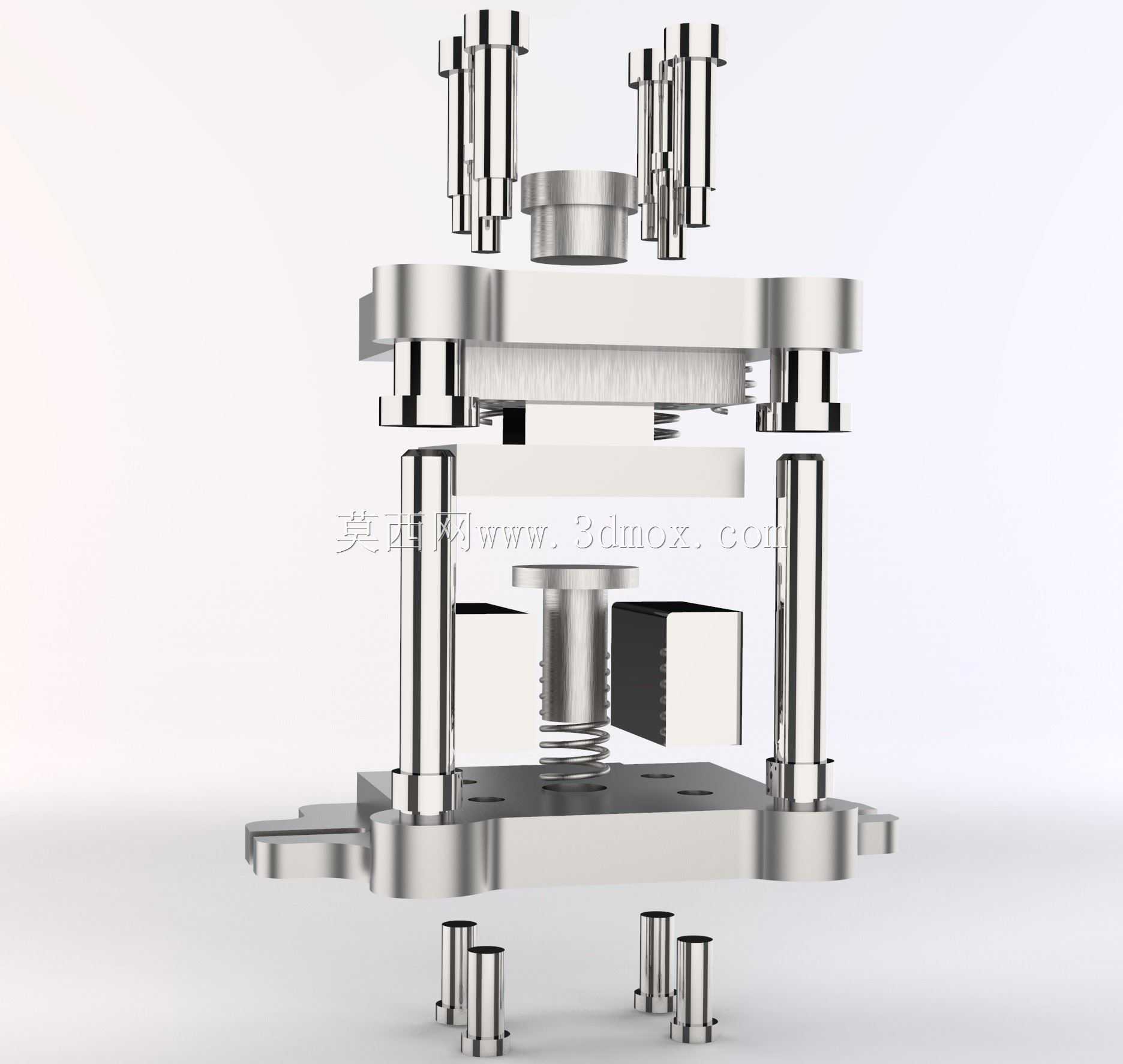

　　这套弯曲成型工装主要面向薄板类零件的折弯工序，常见于消费电子金属结构件、通讯器材小五金支架、接插件外壳以及小型钣金连接件的量产场景。整套模架采用分体式板件叠加布局，动模侧与定模侧通过多根平行导柱完成开合模导向，导柱沿模座四角及受力集中区域分布，能够抵消折弯过程中产生的侧向偏载，避免凸模入模时出现错位、啃模或者折弯角度两侧不一致的问题。

　　从实际冲压逻辑来看，待加工的平板坯料送入模腔后，设备滑块带动动模部分沿导柱轴向下行，先由弹性压料组件将坯料表面压紧，防止材料在弯曲瞬间发生滑移、起皱；随后成型冲头配合凹模型腔，将平板区域逐步推弯至预设角度与折弯半径。模架内部布置的螺旋弹簧承担复位与压料力供给的作用，合模时弹簧被压缩提供稳定压边力，开模时则推动卸料板将包在冲头上的工件平稳脱出，减少人工取件的磕碰变形。多组冲头并排布置的结构，支持在一次开合模行程内完成多个折弯特征的同步成型，也可根据工位排布依次完成预弯、终弯、整形动作，相比单工序折弯工装，能大幅减少工件重复定位带来的累积误差。

　　设计这套结构时，首先要围绕目标工件的展开料厚、折弯内R、回弹量来确定凸凹模的工作间隙：薄板软质材料一般取单边间隙略大于料厚，针对回弹明显的材质还会在终整工位做出角度补偿，把模具折弯角度预设出微小过弯量，开模回弹后工件刚好落在图纸公差范围内。模座本体采用厚钢板叠层加固，受力背板在冲头正对应位置做加厚处理，把折弯时的集中载荷均匀分散到机床安装台面，避免长期冲压后模板出现凹陷变形。所有导向轴、成型工作部件的同轴度、平行度在装配时需要统一校验，导柱与导套之间保留合适的滑动配合间隙，既要保证往复运动顺滑无卡滞，又不能间隙过大失去导向精度。

　　安装边界方面，整套模架的上下安装面为平整基准面，可直接固定在普通压力机或者液压机的工作台上，安装时需要保证模架中心与设备滑块压力中心基本重合，避免偏载造成导柱偏磨。外围伸出的导柱两端预留了足够的开合模行程空间，模具闭合状态下弹簧不能出现压并死点，开模到位后卸料板与凸模之间要留出足够的取件、送料空间。模体侧面的连接部位适配标准机床T型槽压码固定，不需要额外改造设备台面。针对需要接入自动送料线的场景，模架进料侧预留了平直的送料通道，可以搭配卷材送料器实现连续冲压；工件成型后依靠开模动作自动卸料，可顺滑落料接入收集工位。

　　结构细节上，各块模板之间通过定位销与紧固螺栓组合锁定，拆装维护时可以快速更换磨损的成型冲头或者凹模镶块，不需要整体拆解模架；易受摩擦的工作端面可做淬火硬化处理，提升大批量冲压下的耐磨寿命。整套工装的设计完全围绕弯曲成型的工艺顺序展开，压料、导向、成型、复位、卸料几个功能模块各自独立又相互配合，既保证小尺寸钣金件折弯后的角度一致性与平面度，也兼顾了现场安装、调试、换型维护的操作便利性。
