双啮合圆柱齿轮运动仿真机构

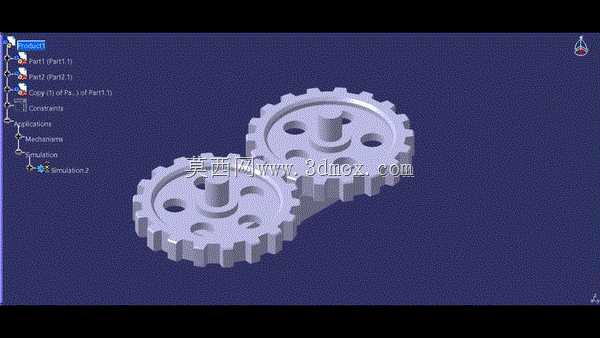

　　在做小型传动台架的方案阶段，最先要敲定的往往不是箱体壁厚，而是两齿轮的中心距与啮合侧隙。这套双圆柱直齿轮的数模把两个轮件、中心轴段和相对装配位置完整还原，轮齿沿圆周均匀分布，辐板上开出六处圆形减重孔，既降低转动惯量，也给后续在轮毂上加装挡圈、定位销留出操作空间。从现场布置来看，这类双联齿轮副常见于教学演示台、轻工输送线的分动箱以及小型实验设备的动力输入端，用来把电机的高转速按固定速比降下来，再把扭矩传递给后方的凸轮或连杆机构。

　　建模时先按分度圆相切确定两轮中心距，再以齿顶圆、齿根圆约束径向边界，保证转动过程中齿顶不与对方辐板、轴套发生刮擦。齿轮端面预留的凸台轴颈与基座上的轴承位配合，轴肩高度控制在能够抵住轴承内圈的范围，装配时从一侧推入即可完成轴向定位，不需要额外设计复杂的锁紧结构。轮缘厚度与齿宽保持一致，啮合接触线沿齿宽方向满布，偏载风险较低；辐板过渡处做了圆角处理，避免热处理或长期交变载荷下在齿根与腹板交接位置产生应力集中。

　　运动校核环节重点关注齿廓的进入啮合与退出啮合轨迹：主动轮匀速转动时，从动轮依靠齿面推力反向旋转，两轮节圆纯滚动，瞬时传动比等于齿数反比。数模中把装配约束转换为运动副后，可以直观看到齿侧间隙在换向瞬间的微小空程，这一点在做精密分度机构时必须靠消隙齿轮或拉紧弹簧补偿，而在普通动力传输场合，保留适量侧隙反而能容纳热膨胀与润滑脂膜，防止运转卡滞。

　　安装边界上，两轴的平行度需要控制在较窄公差带内，轴端伸出长度依据联轴器或带轮的轮毂宽度确定，齿轮端面到箱体内壁留出足够间隙，避免搅油时油液阻力过大。整体外形紧凑，两个齿轮的外圆包络尺寸决定了防护罩的最小内腔，防护罩内壁与齿顶圆之间预留安全距离，既满足防护规范，也方便检修时伸手盘动车轮。齿面粗糙度、轮毂孔公差与键槽尺寸在工程图中逐一标注，加工时滚齿后可根据载荷情况选择剃齿或淬火处理，低速轻载场景下直接使用常规碳钢即可胜任，若用于高速连续运转，则需进一步校核齿面接触疲劳与齿根弯曲强度。整套结构没有多余装饰，所有几何特征都服务于动力传递、装配定位与维护拆装，是典型的以功能为核心的传动部件三维表达。
