齿轮连杆式旋转转往复直线运动机构

项目分类:通用机械零部件 发布时间:2022-07-30 ID:689731
  • 齿轮连杆式旋转转往复直线运动机构

  这套机构的核心诉求很明确:把输入端连续的旋转动作,稳定转换成输出端沿固定方向的直线往复推送动作,在各类需要周期性直线进给、工位推送、冲压顶出的自动化产线里,这类运动转换结构是非常基础但应用极广的单元。

  从实际落地场景来看,这类结构常出现在小型送料工位里——比如轻工装配线上,需要把排列好的小零件按固定节拍从料道末端推到装配定位槽,旋转端接上低速减速电机之后,输出滑台就会以固定行程来回动作,每转一圈完成一次推送、退回循环;也可以用在小型工装的夹紧工位,把连杆的行程终点对应到夹紧死点位置,即便输入端动力出现小幅波动,夹紧端也能保持锁止状态,不会自行松脱;在教学演示与运动仿真验证场景中,这套结构也常被用来讲解齿轮传动比、连杆死点、滑块运动速度曲线这些基础机械原理,所有运动副的配合关系都完全外露,干涉检查、运动包络分析都能直接在三维环境里完成。

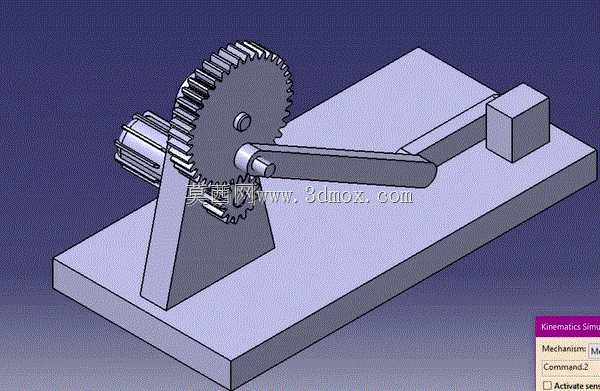

  结构组成上,整套装置以一块平整的安装底板作为承载基准,底板上竖起的立式轴承支架用来承托齿轮轴的两端,保证大齿轮转动时径向跳动被控制在很小范围内;大齿轮端面上偏离回转中心的位置铰接了传动连杆,连杆另一端和水平布置的滑动推杆相连,推杆被底板上的导向座约束,只能沿自身轴线方向做直线移动,推杆末端可以根据工位需求加装推块、压头或者夹具连接座。输入端的小齿轮和大齿轮保持恒定啮合,输入轴的一端伸出支架外侧,既可以连接手轮做手动调试,也可以通过联轴器对接伺服电机、减速电机提供动力。

  设计思路上,这套结构没有采用复杂的凸轮或者槽轮结构,而是用最成熟的齿轮+曲柄滑块组合来实现运动转换:齿轮副首先承担第一级减速,把输入电机的高转速降到推杆往复动作需要的节拍范围,同时齿轮传动的传动比恒定,不会出现链传动、带传动长时间运行后打滑丢步的问题;偏心轴销的偏心距直接决定了推杆的往复行程,设计时只需要调整偏心销在齿轮端面上的安装半径,就能在不更换连杆、不改动导向座位置的前提下,适配不同推送行程的工位需求。连杆两端的铰接孔都预留了轴承安装位,实际加工时可以装入含油轴承或者深沟球轴承,降低铰接处的摩擦磨损,让长时间高频往复运行的卡顿概率大幅降低。导向座的长度做了加长处理,推杆穿过导向座的配合段长度足够,即便推杆推送末端受到一定的偏载,也不会出现别劲、卡滞的情况,相比单支点短导向的设计,抗偏载能力提升非常明显。

  安装边界方面,底板的四个角预留了沉头固定孔,可以直接用内六角螺栓把整套机构锁在设备机架的安装平台上,底板底面做了铣平加工,保证安装后齿轮轴的轴线和推杆运动方向的平行度符合设计要求。整机的横向占用空间从输入轴端到推杆最远伸出位置覆盖了完整的运动包络,设计周边布局时,需要在推杆伸出方向预留出至少一个行程长度的安全空间,避免推杆伸出时和周边其他工位零件发生碰撞;齿轮啮合区域的外侧可以按需加装透明防护挡板,既不影响观察齿轮啮合状态,也能避免调试时衣物、工具卷入运动副。竖直方向上,大齿轮的最高点距离底板安装面的高度决定了整机的竖向安装空间,机架层间高度只要略大于齿轮外径加上支架底部的安装余量即可,不需要额外预留过多冗余空间。

  从运动特性来看,推杆的往复运动速度遵循曲柄滑块的运动规律,在行程的两个端点位置速度自然降到零,推送过程中速度先升后降,非常适合送料类工况——起步缓慢推动零件,中间段快速进给,接近定位终点时速度自然放缓,减少刚性撞击,不需要额外加装复杂的减速缓冲控制程序,纯机械结构本身就自带平缓的运动特性。如果需要调整推杆的动作节拍,只需要改变输入电机的转速,或者更换不同齿数的配对齿轮,就能在不改动核心连杆结构的情况下覆盖很宽的节拍范围,适配不同生产速度的产线需求。整套结构的零件全部为常规机加工件,没有特殊异形件,维护时只需要定期给齿轮啮合面、铰接销轴、导向配合面补充润滑脂,就能长期保持稳定运行。
