盘式定位夹紧工装夹具结构设计

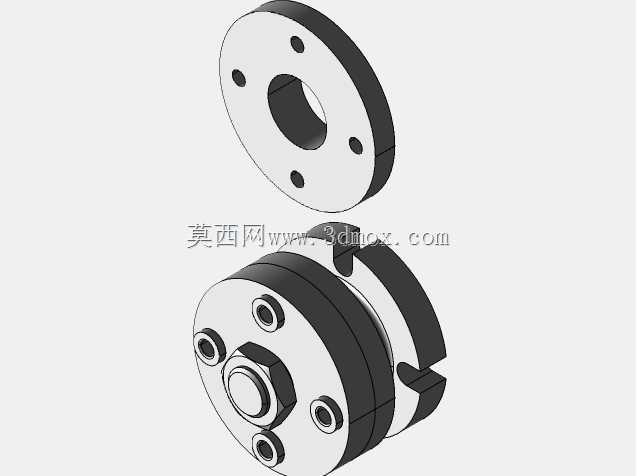

　　这套盘式定位夹紧工装主要面向中小型回转类零件在铣削、钻削、检测工位上的重复装夹需求，整体采用上下分体式布局，核心由带多组安装孔的圆形基座、中部承压隔套、顶部压紧定位组件以及配套法兰式垫板构成。从现场使用逻辑来看，工件先以基座中心止口完成径向初定位，端面贴合支撑面后依靠周向均布的锁紧点施加轴向压紧力，避免单点夹紧造成的工件翘曲与局部压痕，多工位孔位布局也支持在一次装夹中完成多个面或多个孔系的加工，减少反复找正带来的累计误差。

　　基座圆盘外缘预留的沉孔与通孔组合，兼顾了两种安装方式：既可以通过内六角螺钉直接固定在机床工作台上，也能配合T型槽压板实现快速换位；底部配套的四孔法兰垫板并非简单装饰件，它在装配时承担转接定位作用，中心大孔避让主轴、刀具或工件伸出段，四个均布小孔与工作台、转台或四轴卡盘连接点位匹配，使整套工装能够在立式加工中心、钻床、检验平台之间迁移，而不必重新制作连接接口。

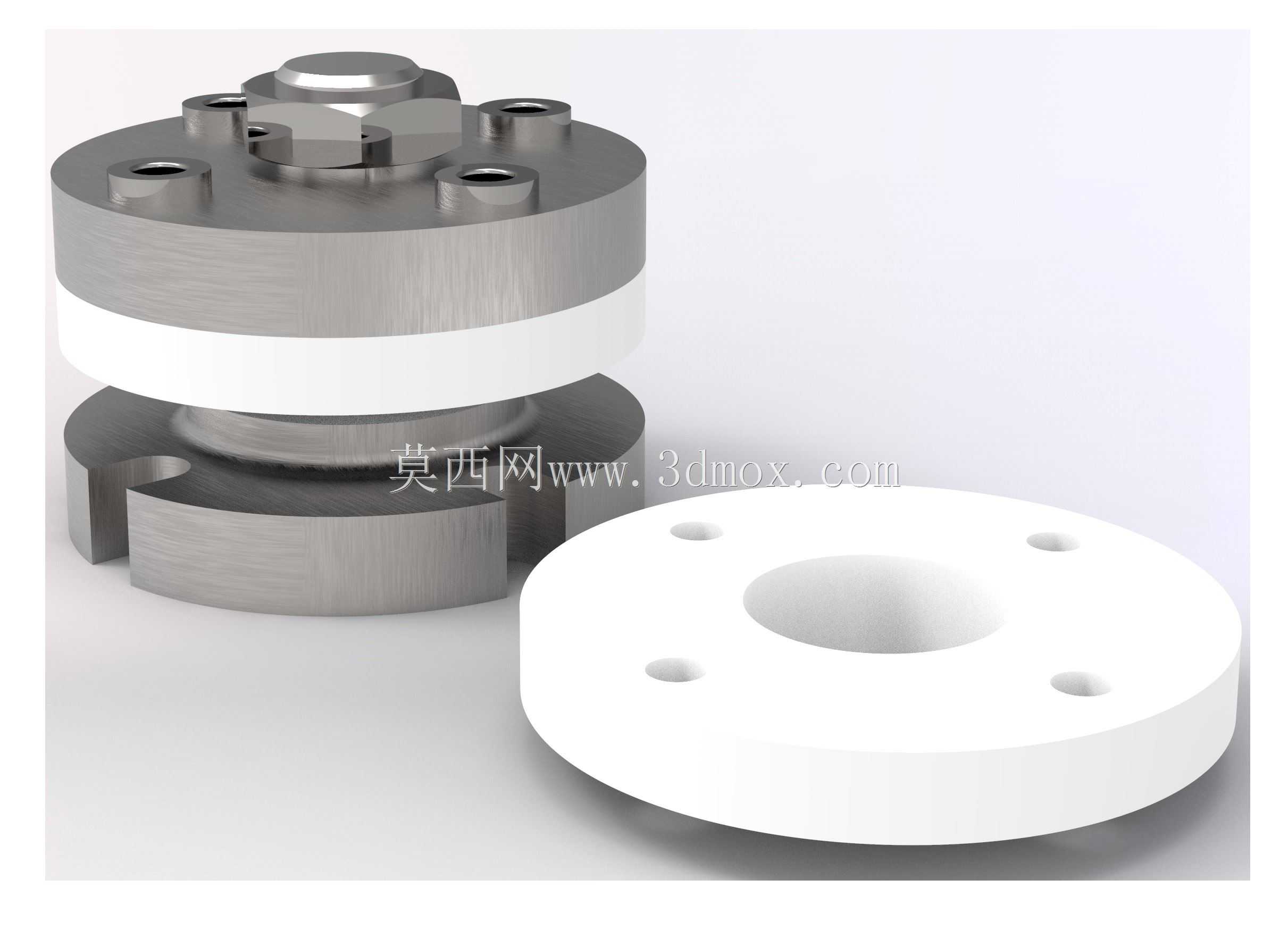

　　设计过程中优先保证定位基准与夹紧力方向的合理性。基座上端面作为主要支撑基准，平面度要求控制在较小公差范围内，中心定位凸台与工件内孔或基准外圆采用小间隙配合，限制工件X、Y方向自由度；顶部压块通过对称布置的螺钉传递压力，压块与工件接触区域做了加宽处理，分散接触应力，针对薄壁件或软质材料工件时，还可在压块下方增加铜质或非金属衬垫，防止夹伤已加工表面。中部白色隔套在结构上起到垫高与承压双重作用，一方面为下方工件留出避让空间，另一方面让上下两层金属件之间形成稳定的传力路径，避免锁紧时组件偏斜。

　　从外形边界看，整套工装外径控制在常规小型机床工作台的容纳范围内，高度方向分层堆叠，最下层法兰垫板厚度较薄，主要承担转接；中间基座为主要承力体，壁厚与实体占比经过强化，承受夹紧反力与切削振动；顶部组件轮廓紧凑，不会在刀具走刀路径上形成多余干涉。周向螺钉孔采用均匀分布，既保证受力对称，也让操作工在锁紧时能够按对角顺序分步拧紧，把装夹变形压到最低。

　　在实际产线场景中，这类夹具常用于通讯零部件、小型壳体、盘类零件的钻孔、铣边与精度检测工序。相比通用平口钳，它的优势在于定位基准与零件回转轴线重合，零件换装后无需反复打表找正；相比专用焊接夹具，它又具备一定的通用性，更换不同内径的定位套或调整压块位置，即可适配相近尺寸系列的工件。建模时需要重点表达各零件之间的配合关系：基座止口与定位套的配合面、螺钉过孔与螺纹孔的对应关系、压块行程空间以及法兰垫板与工作台的连接孔位，这些细节直接决定后续出工程图和现场装配是否顺畅。

　　结构校核上，要关注夹紧状态下基座的弯曲变形与螺钉的拉伸载荷。周向多点夹紧使总夹紧力被分散到多个紧固件上，单个螺钉规格不必过大，但必须保证压点位于工件支撑筋或实体区域正上方，避免压在悬空薄壁处造成工件凹陷。工装底部与工作台接触区域建议做平整加工，必要时增加定位键，与工作台T型槽配合，进一步提升重复安装精度。整体结构没有复杂运动机构，依靠成熟的螺纹夹紧与止口定位实现稳定约束，维护时只需定期清理支撑面切屑、检查压块磨损情况，即可长期保持装夹可靠性。
