可调式活动扳手五金工具结构

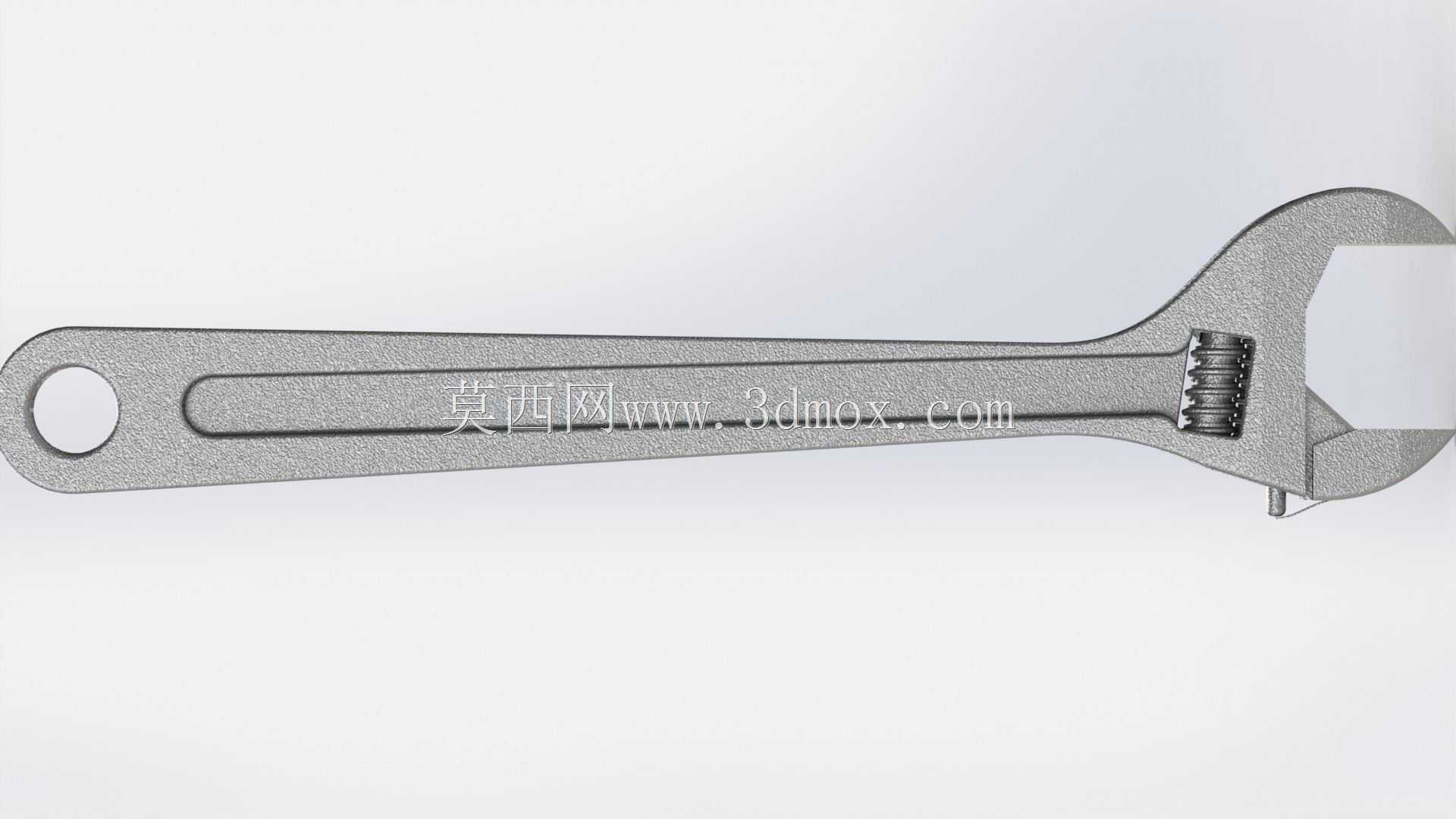

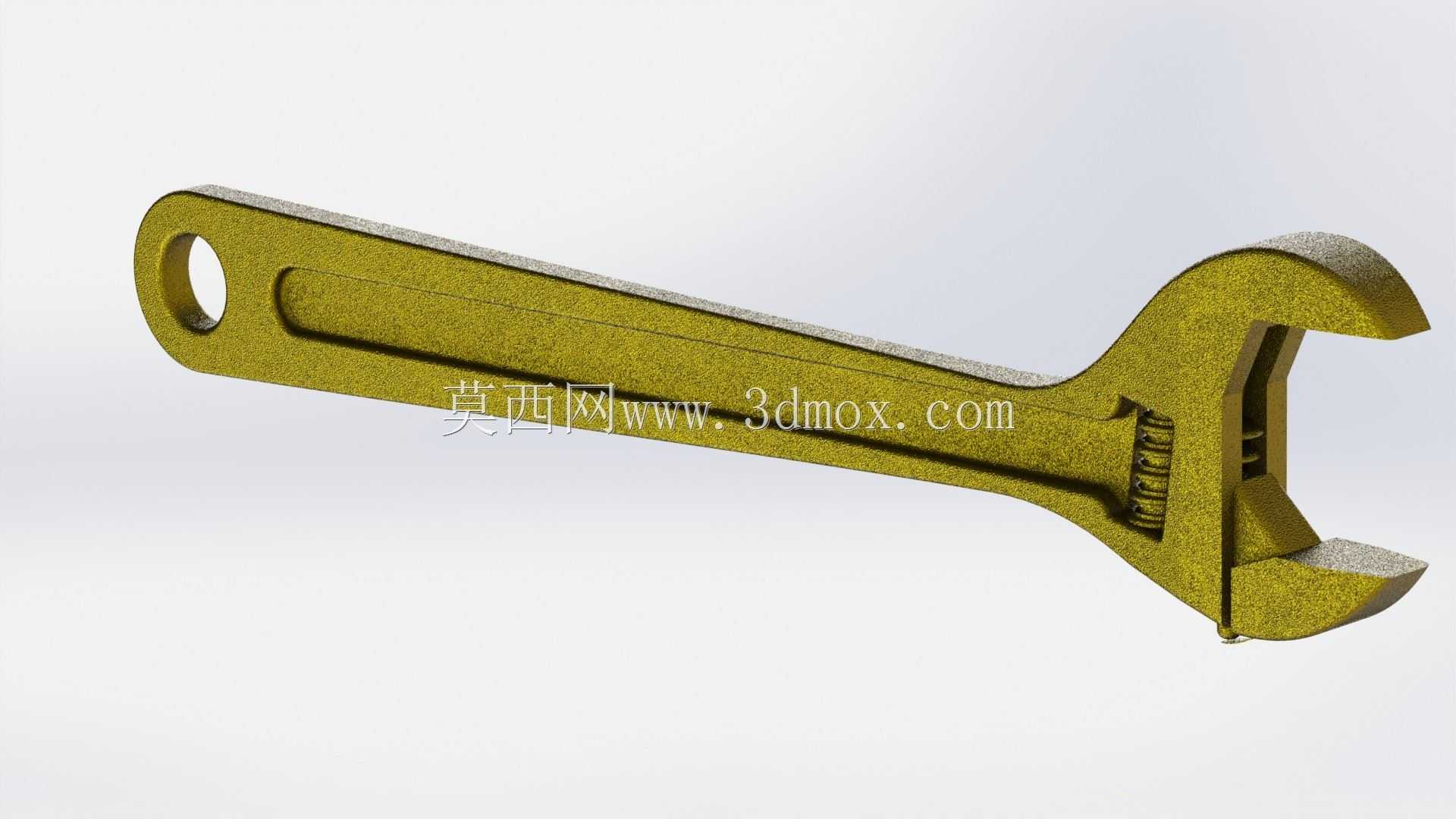

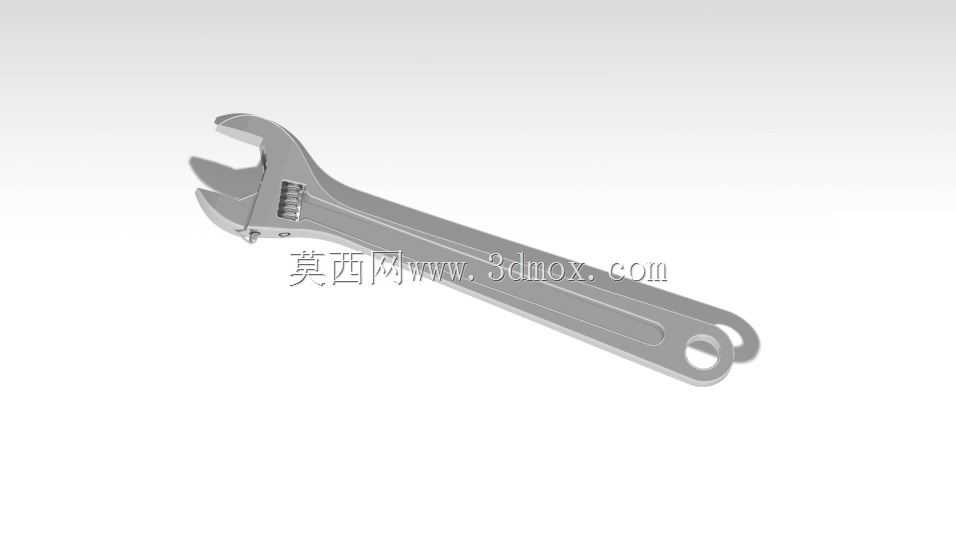

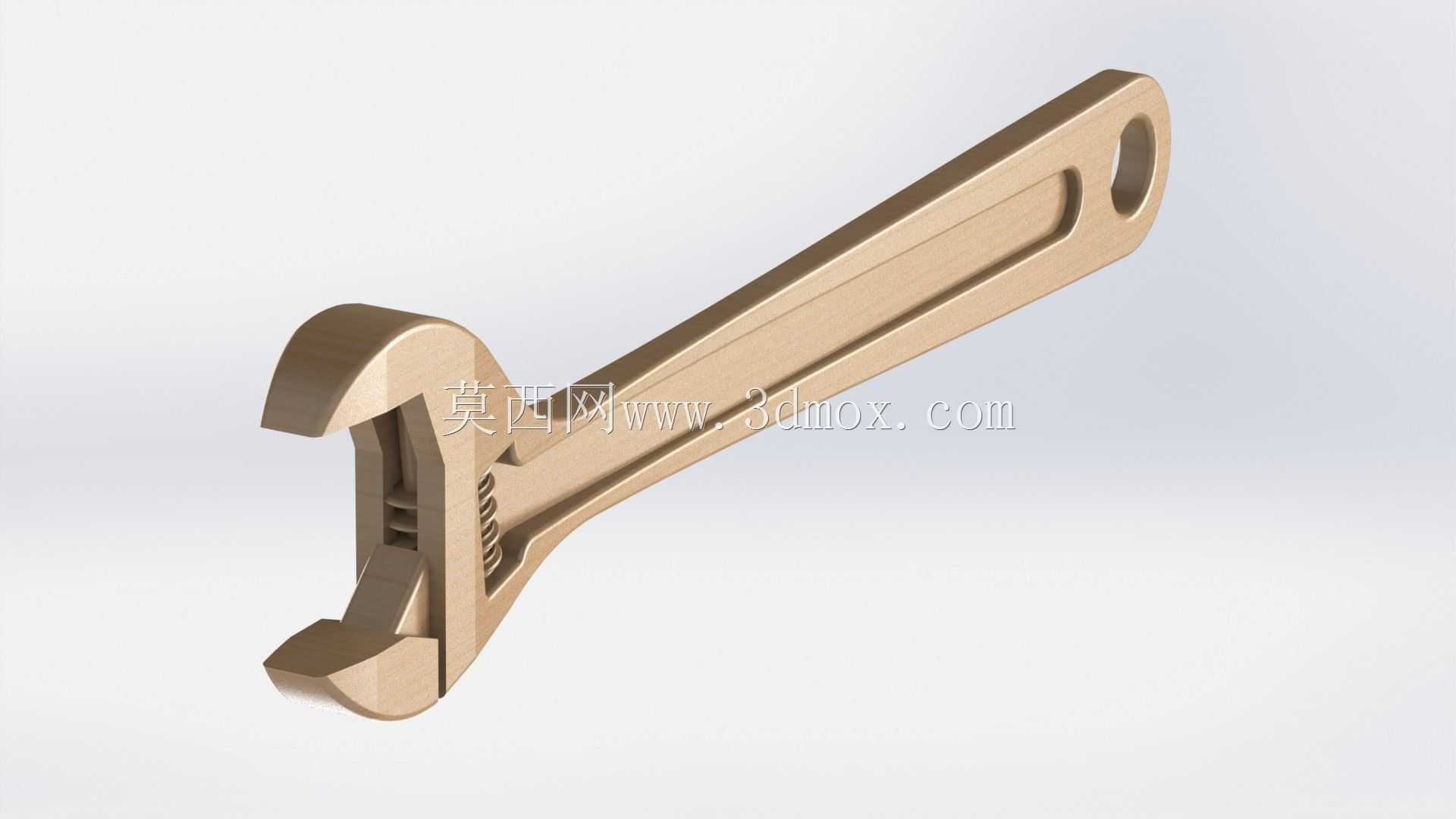

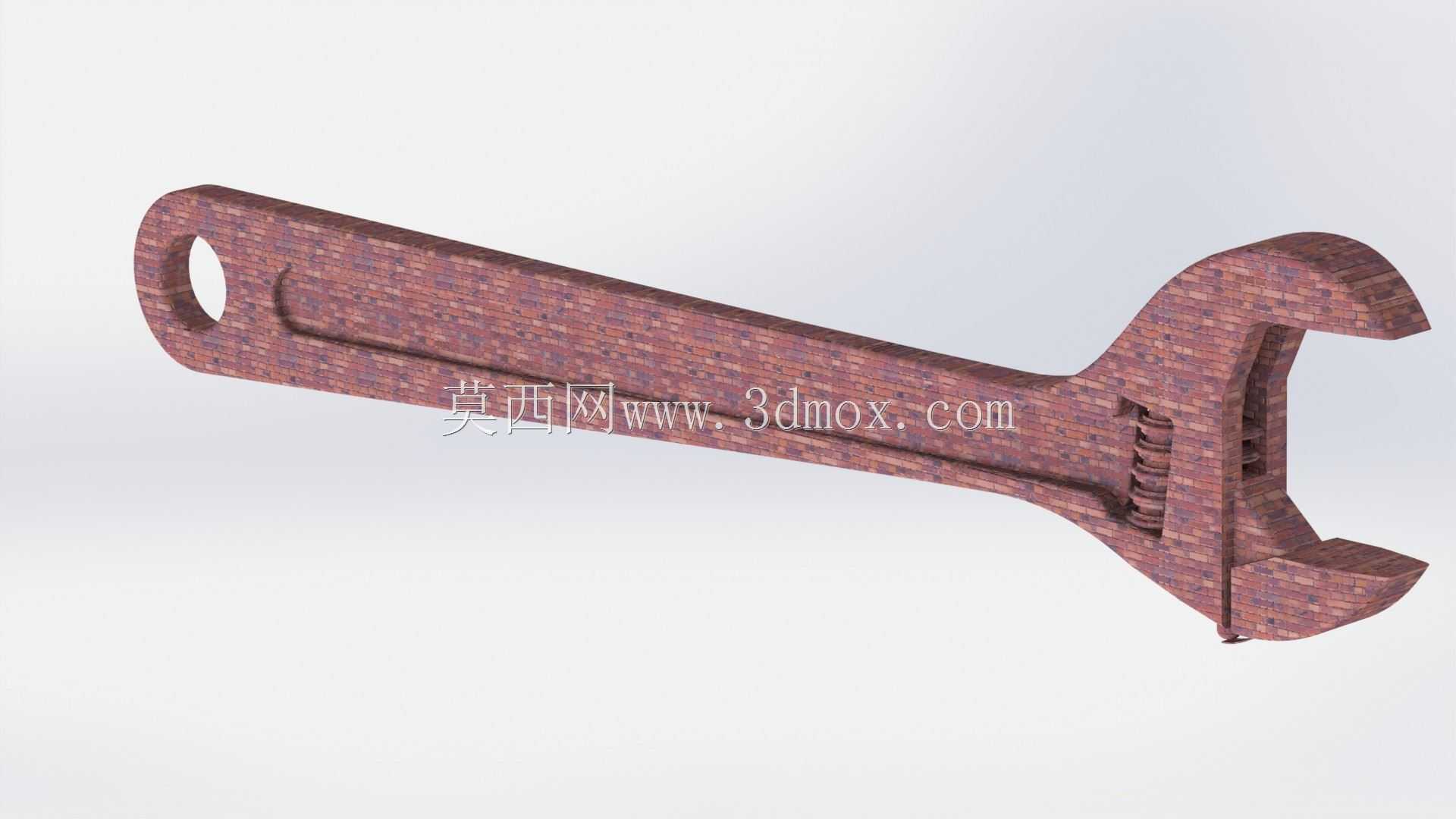

　　活动扳手是设备检修、管路装配、机电安装和日常维修场景中使用频率很高的手动夹持工具，其核心作用是通过可调钳口适应不同规格的六角头、方头螺栓和螺母，减少现场携带多把固定开口扳手的数量。该模型围绕一体式扳体、活动钳唇、调节螺杆和尾部悬挂孔进行结构表达，整体外形按照常见中小型活扳手的比例建立，钳口区域承担主要夹紧载荷，长柄区域则提供操作力矩。

　　从实际使用角度看，扳手头部由固定钳口与活动钳口共同形成开口宽度可变的夹持空间。固定钳口与扳体为连续受力结构，活动钳口通过头部导向槽与扳体配合，只能沿开口方向做直线滑移；调节螺杆布置在头部下方，与活动钳口背部的齿条啮合，转动螺杆时即可推动钳唇进退。这样的结构既能在拧紧或松退紧固件时快速调整开口，也能在夹持后依靠螺纹副的自锁特性保持开口尺寸，避免受力过程中钳口明显回退。

　　建模时需要重点控制头部导向区域的配合关系。活动钳口与扳体滑槽之间应保留合理滑动间隙，间隙过小会使调节动作卡滞，间隙过大则会造成钳口偏摆，夹持螺母时容易出现打滑或咬伤棱角。钳口夹持面采用细密齿纹或平面接触形式，目的是增加与紧固件侧面的摩擦，但在精密装配场合，齿纹压力过大也可能在软质螺母表面留下压痕，因此结构设计中需要兼顾夹紧可靠性与工件表面保护。固定钳口和活动钳口的端部厚度、开口深度以及喉部避让空间共同决定可容纳的紧固件尺寸，模型中头部开口区域应留出足够空间，使较大螺母能够进入钳口深处，而不是仅靠前端边缘受力。

　　扳手柄部采用长条形受力结构，截面沿长度方向逐渐过渡，靠近头部区域截面较高，以承受弯曲和扭转复合载荷；向尾部延伸后宽度和厚度适度收窄，在控制重量的同时保持握持刚度。柄身侧面的内凹造型不仅形成外观特征，也可作为加强筋边界理解，使材料更多分布在受拉压外缘，提高柄部抗弯效率。尾部圆孔用于悬挂、穿绳或工具架收纳，孔径和孔边距需要满足吊挂强度要求，孔周不宜出现尖锐突变，以免在频繁悬挂和拉动时形成应力集中。

　　外形尺寸方面，这类扳手的有效长度直接决定操作者可施加的力矩范围。柄部越长，相同手部作用力下获得的拧紧力矩越大，但过长的柄身在狭窄机柜、设备内腔或管道夹层中会受到摆动空间限制。头部最大开口宽度则决定适配螺母的上限，设计时应保证开口全开时活动钳口仍有足够啮合长度，不能为追求大开口而使齿条啮合段过短。头部外轮廓宽度、厚度以及手柄与头部的过渡圆角，都会影响靠近墙面或障碍物时的操作可达性；对于设备维修用扳手，头部厚度尤其关键，较薄的头部更容易进入紧固件周围空间，但厚度减薄后必须通过加宽截面或优化过渡来补偿强度。

　　安装边界并不体现在设备装配上，而是体现在工具与被操作对象、操作空间之间的匹配。使用时钳口应尽量贴合并平行夹住螺母两个相对侧面，开口方向与紧固件轴线垂直，扳动平面应与螺母端面基本平行，避免斜向受力导致棱角滑脱。若现场螺栓周围存在油管、线缆、传感器或薄壁罩壳，扳手头部回转半径需要提前评估，柄部摆动路径上不能与相邻部件干涉。模型可用于检查头部轮廓在全开、半开和闭合状态下的空间占用，也可用于维修工具包布置、教学演示以及工装夹具周边工具可达性分析。

　　从结构工程视角看，活动扳手的设计重点不在复杂曲面，而在受力路径清晰、调节机构可靠和人机操作边界明确。扳体从钳口到柄尾形成连续承力梁，活动钳口通过滑槽承受横向夹紧力，调节螺杆负责精确改变开口而不直接承担主要扳动力矩，各部件功能分工明确。三维表达中应保证齿条节距、滑槽方向、钳口平行度和柄部中心线之间的关系准确，使模型在旋转检视时既能反映真实工具的装配逻辑，也能服务于五金工具结构学习、维修场景规划和产品外观方案评审。
