四通换向流体控制阀体结构

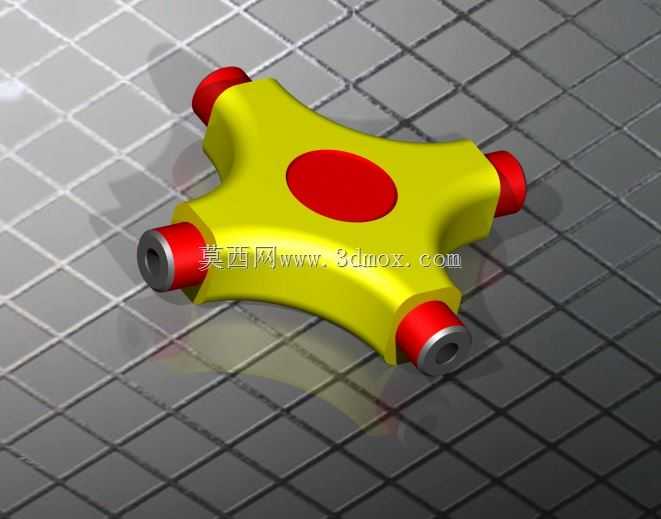

　　这款四通阀体的结构设计围绕多支路流体管路的汇流、分流与换向需求展开，四个径向伸出的接口呈十字对称分布，可同时对接四路独立管路，在小型流体实验台、气动控制回路、冷却介质分流系统、小型化工配料管路中都能适配。区别于常规两通、三通阀仅能完成单路通断或两路切换的功能局限，该结构可在紧凑安装空间内实现四路介质的连通逻辑组合，省去多只单阀拼接带来的管路冗余、接头泄漏点多的问题。

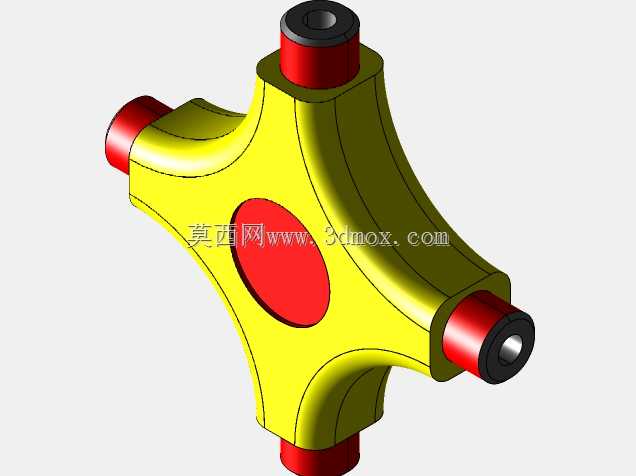

　　从实际安装边界来看，四个接口端采用带金属衬套的插接式结构，接口端部预留的环形台阶可适配快插接头、卡套接头或软管套接，安装时仅需保证四路接口对接的管路同轴度偏差在允许范围内，阀体中部的星形承载主体可直接通过顶面的圆形安装定位面固定在设备安装板上，无需额外设计复杂的固定支架。阀体主体的流线型过渡结构并非外观装饰需求，四个接口与中心腔体衔接处全部采用大圆角顺滑过渡，一方面消除流体在腔体拐角处的湍流死区，降低介质输送的压力损失，另一方面避免直角结构带来的应力集中，在承压工况下减少阀体开裂风险。

　　设计过程中首先确定的是中心通腔的通径匹配逻辑，四个接口的内孔通径保持一致，保证任意支路连通时介质流量均匀，不会出现某条支路通流截面突变导致的流速异常。阀体外部的星形轮廓在满足内部腔体壁厚均匀的前提下，尽可能压缩了非功能区域的实体体积，既控制整体自重，也让四个接口的受力可以均匀传递到中心主体，当外接管路受到侧向拉扯力时，应力会顺着圆角过渡面分散到整个阀体，不会在接口根部出现应力断裂。接口端部的金属环衬结构主要用于提升接头配合处的耐磨与密封性能，非金属主体可降低整体成本与自重，金属衬套承受接头拧紧时的夹紧力，避免非金属材质直接被接头挤压破损，两种材质的配合边界在建模时需预留合理的嵌装公差，保证衬套压入后无松动、同轴度符合装配要求。

　　在气动回路场景中，该阀体可作为四路气缸的气源分配节点，单路进气后可同步向四个执行支路供气，也可通过外接控制阀组实现不同支路的通断组合，完成多工位夹具的顺序动作控制。在水冷散热系统中，它可以将一路冷却进水分配至四个发热模块，再将回水汇流排出，相比多只三通接头拼接的管路，整体占用安装空间缩小近一半，接头数量减少也直接降低了冷却液泄漏的概率。建模时需重点核查四个接口的轴线位置度，所有接口轴线需处于同一平面且交汇于中心腔体的中心点，任意两接口的轴线夹角偏差需控制在装配允许范围内，避免对接管路时出现强行别劲的情况。阀体顶面的圆形凸台既可作为品牌标识的安装位，也可作为加工时的定位基准面，在数控加工腔体端面时可以该面为基准找平，保证四个接口端面的平行度与垂直度符合装配要求。

　　针对不同的使用工况，该结构可灵活调整材质方案：低压气动场景可采用工程塑料注塑成型，成本低、自重轻，适合批量装备在轻工自动化设备中；低压输水或弱腐蚀介质场景可采用铝合金压铸成型，兼顾散热性能与结构强度；若用于有一定压力的流体工况，可更换为黄铜或不锈钢材质，通过铸造后机加工的方式保证密封面精度。阀体内部的流道设计全程无突兀缩径，介质从任意接口进入中心腔后，可顺畅流向其余连通支路，不会出现杂质沉积的死角，用于带微小颗粒的介质输送时也不易发生堵塞。四个接口的长度统一预留了足够的接头装配空间，在密集排布的设备舱内，扳手或快插工具都有足够的操作空间完成接头拆装，不会出现相邻接口互相干涉、无法拧动接头的问题。
