按动式圆珠笔精细外观结构造型

　　这套按动式圆珠笔三维造型围绕日常手持书写工具的完整外观与装配关系搭建，建模过程没有把笔当成单一圆柱杆件处理，而是把笔杆、笔帽段、按动顶钮、侧置笔夹、金属笔尖、握持装饰环以及内部笔芯的外露特征逐一拆分，各零件之间保留真实文具装配所需的同轴约束与轴向间隙，整体结构符合量产圆珠笔的常规布局逻辑。从实际使用场景来看，这类笔广泛出现在办公桌面、生产车间点检记录、仓储单据填写、学生课堂书写以及工程现场临时标注等场合，使用者往往单手握持完成按动出芯、书写、收芯动作，因此造型不能只追求视觉效果，还要兼顾手指握持区域的直径、笔夹夹持厚度以及顶端按动面的受力位置。笔身主体采用细长圆管形态，轴线方向贯穿全部核心零件，笔杆外表面做光滑圆柱处理，

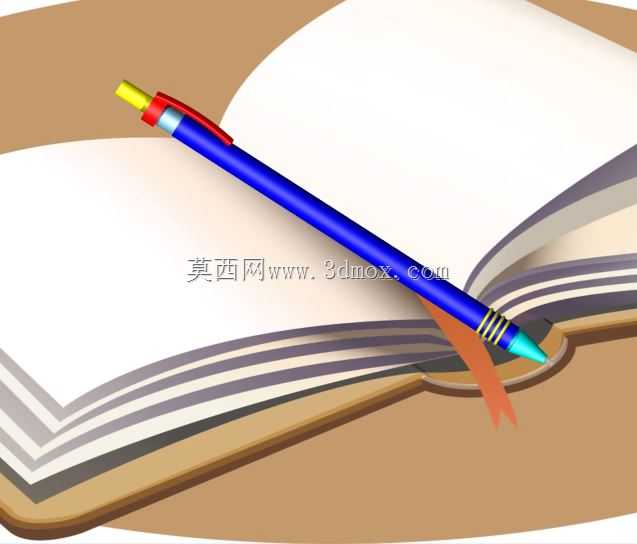

　　蓝色段对应塑料外管，靠近笔尖位置设置多道环形装饰圈，既区分握持区与笔杆区，也在视觉上形成金属件与塑料件的材质分界。笔尖部分采用锥形收口，末端保留细小出芯孔，锥面与笔杆之间通过阶梯轴段过渡，能够在模型中清晰表达塑料笔杆、金属笔尖护套与笔芯头部的层级关系。顶端按动结构位于笔身尾部，黄色顶钮突出于笔杆端面，外部配合红色与浅蓝色连接件，用于表现按动笔常见的顶帽、限位套和回弹机构所在区域；虽然外观模型不强制还原内部弹簧与棘轮锁止件，但尾部直径、顶钮伸出高度以及肩部台阶都按照真实按动笔的比例控制，避免出现顶钮过小无法按压或尾部过重导致握持失衡的问题。侧置笔夹从笔身上部沿轴向延伸，截面采用薄而带弧度的长条形态，根部与顶部连接件相接，末端略微翘起，

　　形成可夹持在笔记本封皮、工装口袋或文件夹边缘的空间。笔夹与笔杆之间并非完全贴合，而是保留一条狭长缝隙，这一细节在三维装配中十分关键，它对应真实产品里板材弹性变形所需的活动间隙，也让渲染图中笔夹的阴影和轮廓更加明确。笔芯沿笔身轴线布置，前端从锥形笔尖中伸出，尾部伸入按动机构区域，整体长度与笔杆内腔匹配；在外观表达上，笔尖处的青色小段对应墨水笔头或防护套，使模型在展示时能够一眼区分笔杆、笔尖与书写端头。外形尺寸方面，整笔按常见手持圆珠笔比例控制，笔杆直径适合成人拇指与食指合围，长度满足单手按动时尾端位于掌根附近、前端书写点超出指尖的使用要求；径向最大轮廓出现在笔夹外凸位置，安装或放入笔袋时需要以笔夹外侧作为边界，

　　而不是仅按笔杆圆柱直径计算占用空间。建模时先确定笔身轴线，再以回转特征生成笔杆、笔尖护套和顶钮基础体，随后通过拉伸、扫掠和薄体特征构建笔夹，利用环形阵列或多道旋转切槽形成笔尖附近的装饰环。各零件装配采用同轴心配合，轴向则通过端面贴合控制笔芯伸出量、顶钮压入行程和笔夹根部位置。材质区分上，笔杆使用高光泽塑料表现，笔夹与装饰环偏向金属质感，顶钮采用醒目的对比色，笔尖锥段保留光滑金属反光，这样在产品展示、文具结构教学、电商外观演示或者动画场景中，都能清楚呈现一支按动圆珠笔的功能分区与造型细节。
