斩波器搅拌刀盘及刀身结构设计

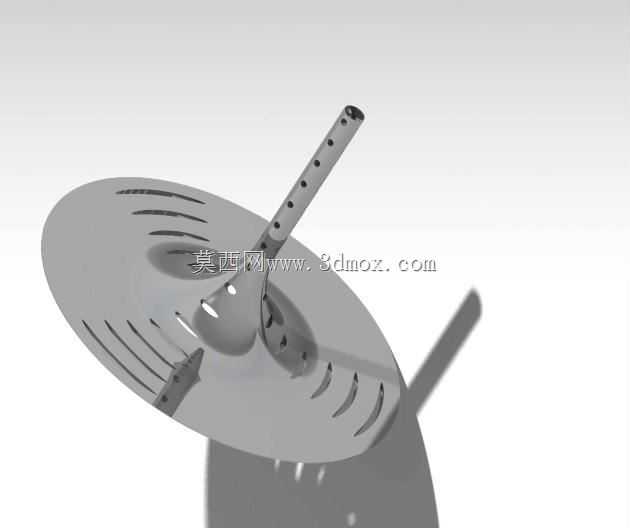

　　该结构围绕斩波器内部高速切碎与搅拌工况展开，主体由圆形刀盘、中心轮毂、径向叶片以及带孔刀身组成，适用于食品加工、物料分散、实验室混合或小型切碎设备中对流体、半流体和颗粒物料进行剪切、循环与均质处理。刀盘采用近似圆盘的承载形式，外缘布置多道弧形开槽，槽口沿圆周方向规律分布，既减轻旋转件质量，又为物料通过提供通道，使物料在刀盘两侧形成压差和定向流动。工作时，刀盘随主轴高速旋转，盘面附近的物料被离心力推向外侧，弧形叶片对物料产生剪切和推送作用，中心区域则形成回流，使罐内物料不断经过刀盘边缘的高剪切区，从而实现切碎、混合、乳化或悬浮分散。

　　刀身部分从刀盘中心向上延伸，整体呈细长杆状，末端略带锥度，杆身上分布多个圆孔。这些孔位并非单纯装饰，在结构上可用于安装销轴、锁紧螺钉、调节刀片位置或与驱动夹持部件配合；在工艺上，孔位沿杆身轴线排列，便于控制装配方向，也能降低细长件的转动惯量。刀身与刀盘中心轮毂衔接，轮毂区域做了隆起和过渡圆角，能够把主轴扭矩较平稳地传递到整个刀盘，避免在高速旋转时因截面突变产生应力集中。对于需要频繁拆装清洗的斩波设备，这种中心连接形式也有利于将转子从罐体内取出，检查刀刃、密封区和物料残留情况。

　　从外形边界看，刀盘直径决定了设备处理腔的最小径向空间，设计时需要在刀盘外缘与罐壁之间保留合理间隙。间隙过小，物料中的硬质颗粒容易造成卡滞或磨损；间隙过大，则边缘剪切速度和循环能力下降，物料可能在罐壁附近形成低速区。刀身高度决定了驱动端、联轴器或夹持结构与刀盘之间的轴向距离，建模时应同步校核主轴伸入量、罐盖开孔位置、密封件压盖范围以及拆装时刀身穿过开孔的路径。带孔刀身的外径、孔间距和端部锥度需要与夹持套、销孔或锁紧螺母保持一致，否则现场装配时容易出现同轴度偏差，导致高速运转振动。

　　设计思路上，圆盘外缘的开槽方向与叶片角度需要共同服务于物料流向。若叶片偏向推送，物料轴向循环更强，适合混合和悬浮；若刃口更接近径向或与流向形成较小夹角，则剪切作用更突出，适合切碎和乳化。模型中叶片与盘面采用一体化过渡，曲面在根部加厚、边缘减薄，既保证扭矩传递，又减少物料附着。弧形槽的宽度和数量会影响通流面积，槽数过多会削弱刀盘刚性，槽数过少则容易造成流动阻力集中，因此在三维结构中应结合转速、物料黏度和颗粒尺寸平衡开槽比例。

　　安装方面，该转子通常以中心轴线为基准进行定位，刀身与驱动轴之间可通过销接、键接、夹紧或螺纹锁紧实现扭矩传递。装配基准应优先选择轮毂内孔和刀身外圆，盘面端面可作为轴向定位面。高速旋转件对动平衡较敏感，刀盘上的开槽、叶片和孔位应尽量围绕轴线对称布置；若实际加工中存在焊缝、刀片附加件或局部打磨去除量，还需在装配后进行平衡修正。轮毂与主轴配合处不宜采用过长的刚性接触，应考虑热膨胀、加工公差和拆装便利性，必要时通过台阶面控制轴向压紧位置。

　　在实际使用场景中，这类刀盘组件面对的物料可能包含纤维、颗粒、粘稠浆料或易粘附成分，因此结构表面应减少死角。叶片与盘面交接处采用圆角过渡，能够降低应力峰值，也便于清洗；刀身孔位若与物料接触，应避免盲孔形成积存区，通孔结构更利于冲洗和排液。对于需要更换刃口的设备，可在刀盘外缘预留刀片安装面和紧固件位置；对于一次性整体冲压或铸造转子，则应重点控制盘面平面度、叶片角度一致性和外缘跳动。三维建模时，除了表达外观曲面，还应把中心孔、销孔、开槽边界、叶片厚度和装配避让区完整建出，以便后续进行干涉检查、工程图出图、流场分析以及加工工艺确认。
