双叶片可3D打印光圈光阑调节机构

　　在光学实验台、小型成像设备、桌面级投影光路以及自制摄影附件的开发过程中，通光孔径的连续可变调节一直是结构设计里很容易被忽略、却直接影响光路边界与成像效果的环节。这套双叶片光圈机构正是面向快速成型加工场景完成的结构方案，整体采用同轴层叠布置，所有运动零件均围绕同一中心回转基准排布，不需要额外定制复杂金属件，使用常规FDM或光固化3D打印设备即可完成全部构件制作，非常适合小批量原型验证、教学演示以及非标光学设备的前期迭代。

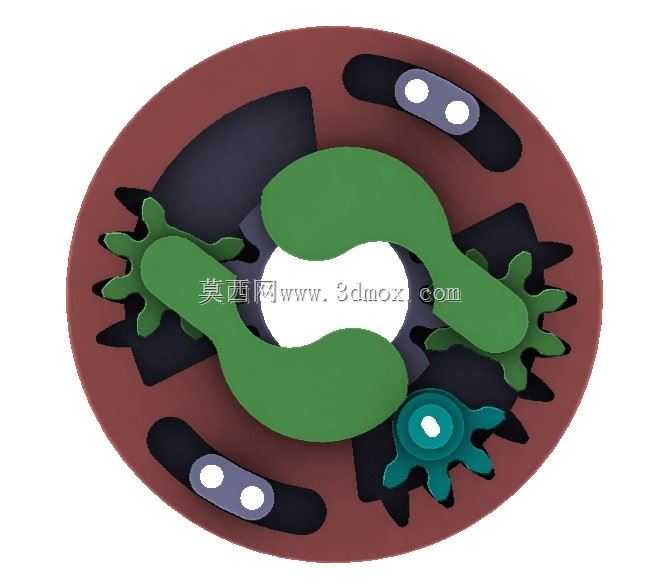

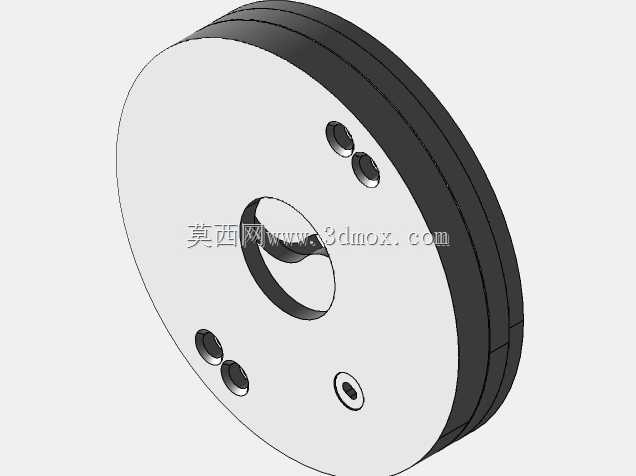

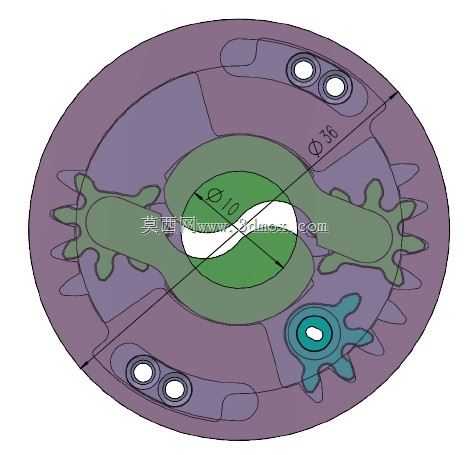

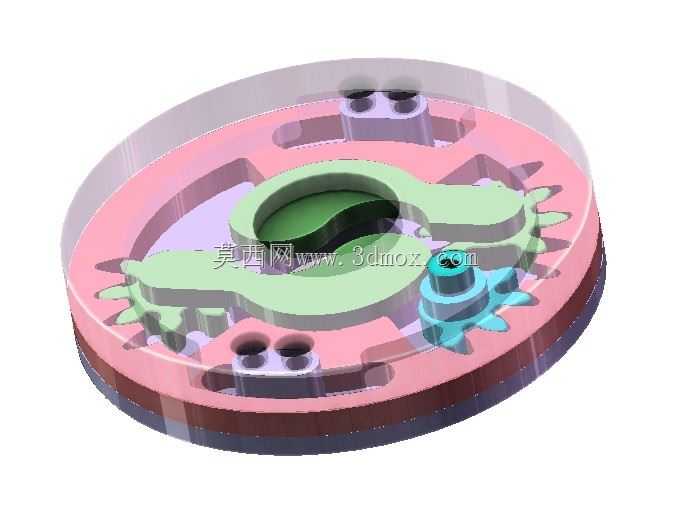

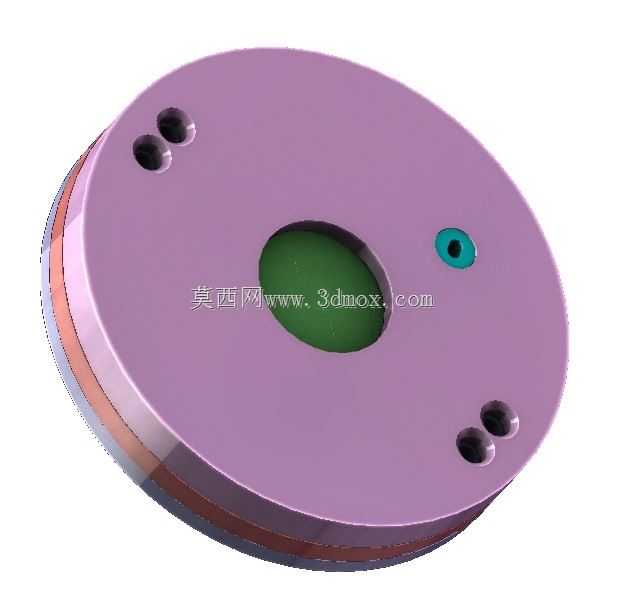

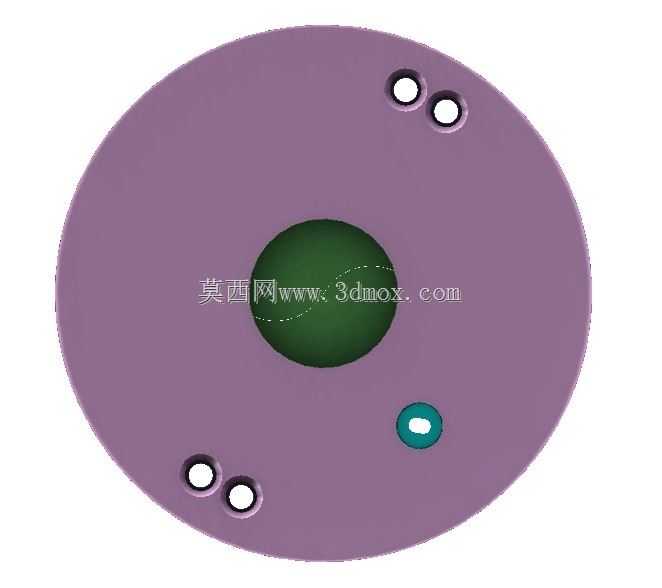

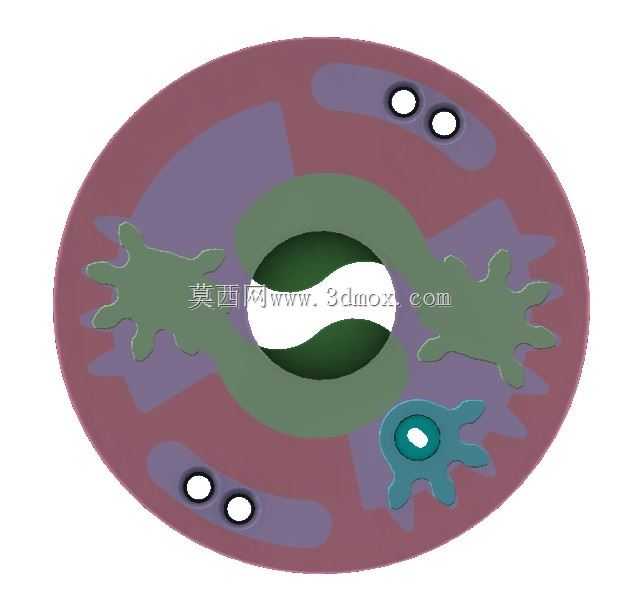

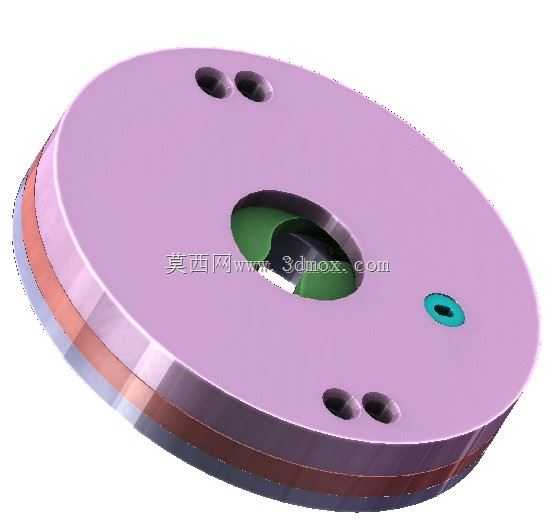

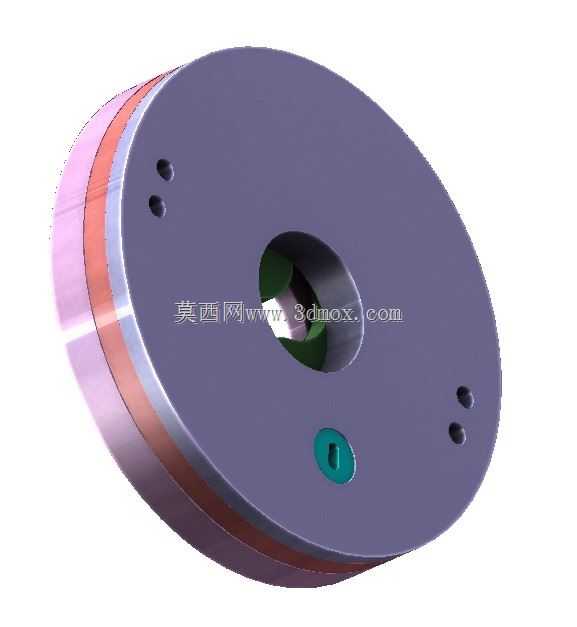

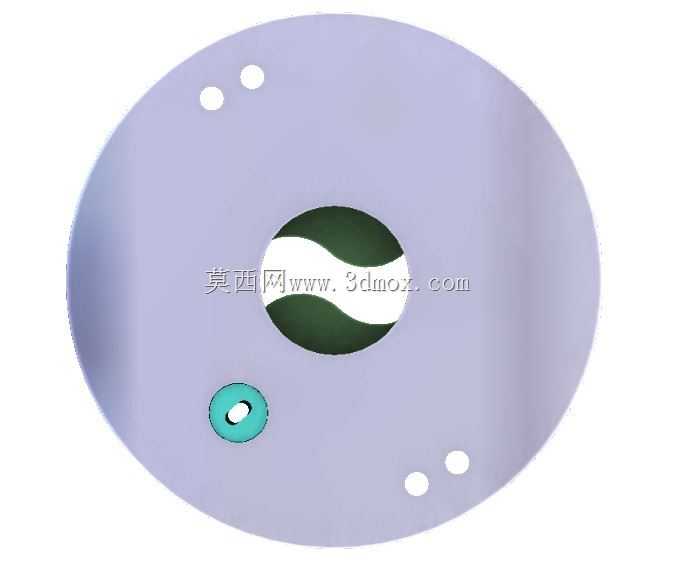

　　从实际功能来看，机构核心由两片对称布置的弧形遮光叶片、底部带齿形轮廓的驱动盘、外周联动齿轮以及限位滑槽组成。转动驱动部分时，盘面上的偏心导柱会嵌入叶片背面的导向槽内，把驱动盘的回转运动转化为两片叶片沿预设轨迹的同步开合动作；中心通光孔随之从接近完全闭合的小缝隙状态，逐步过渡到完全敞开的圆形通孔，整个行程中两片叶片的刃口始终保持对称贴合，不会出现单侧偏移、漏光或者运动卡滞的问题。机构中心完全敞开时的有效通光直径为10mm，这个尺寸可以覆盖多数小型镜头、激光发射端、光电传感器接收窗口的通光需求，外层安装基座的最大外径控制在36mm，轴向堆叠总厚度仅8.2mm，整体占用空间非常紧凑，既可以直接嵌入直径匹配的镜筒内腔，也可以通过外圈预留的安装孔固定在光学安装板、设备面板或者3D打印的自定义外壳上，不需要额外设计复杂的转接法兰。

　　设计思路上，这套结构刻意规避了传统多叶片光圈需要大量薄金属弹片、精密铆钉和微型拉簧的工艺难点：传统相机光圈通常采用6~9片厚度不足0.1mm的金属叶片，对冲压精度、装配间隙和弹簧预紧力要求极高，手工制作或者3D打印几乎无法实现可靠运行。而本方案把叶片数量简化为两片，将叶片的运动导向、齿形啮合和限位功能全部整合到打印零件的本体轮廓上，配合外周的小齿轮完成手动驱动，所有配合面都预留了适合3D打印工艺的间隙：滑槽与导柱之间预留0.2~0.3mm的活动余量，齿轮啮合侧隙控制在0.15mm左右，既避免打印层纹导致的运动摩擦过大，也不会因为间隙过松出现叶片晃动、孔径定位不准的问题。零件拆分上完全遵循无支撑或少支撑的打印原则，所有薄壁结构的厚度都设置在1.2mm以上，叶片边缘的遮光刃口做了小幅加厚过渡，既保证打印时不会出现翘曲、断边，也能在反复开合运动中承受足够的扭转强度，不需要额外嵌入金属加强件。

　　在落地使用场景中，这套机构可以直接适配桌面级激光雕刻机的光路限流，通过调整通光孔径改变入射光斑的有效边界；也可以安装在自制针孔相机、智能手机外接镜头模组上，充当可变光阑来控制景深与进光量；在教学实验场景里，它还可以作为机械原理课程的直观演示件，清晰展示槽轮导向、齿轮联动、回转运动转直线复合运动的完整传动逻辑。安装边界方面，36mm的外径可以轻松嵌入标准1.5英寸的光学调整架内，8.2mm的轴向厚度意味着多组光阑串联布置时也不会过度占用光路长度，外圈的弧形滑槽同时承担了行程限位作用，转动到全开和全关位置时会自然形成硬限位，不需要额外加装定位销或者阻挡块。针对不同使用需求，设计者还可以在现有结构基础上直接修改驱动齿轮的齿数比，调整开合行程对应的旋转角度，或者在外圈延伸出安装耳位，适配不同的面板固定孔距，整个结构的参数化程度很高，修改叶片轮廓曲线即可改变全开孔径的大小，不需要重新设计整套传动链路。日常运行中，塑料零件之间的运动摩擦极低，不需要加注润滑脂，长期静置后也不会出现金属件锈蚀卡滞的问题，在室温实验室环境、民用消费电子设备内部都能稳定工作。
