双叶片激光切割太极式可变光阑机构

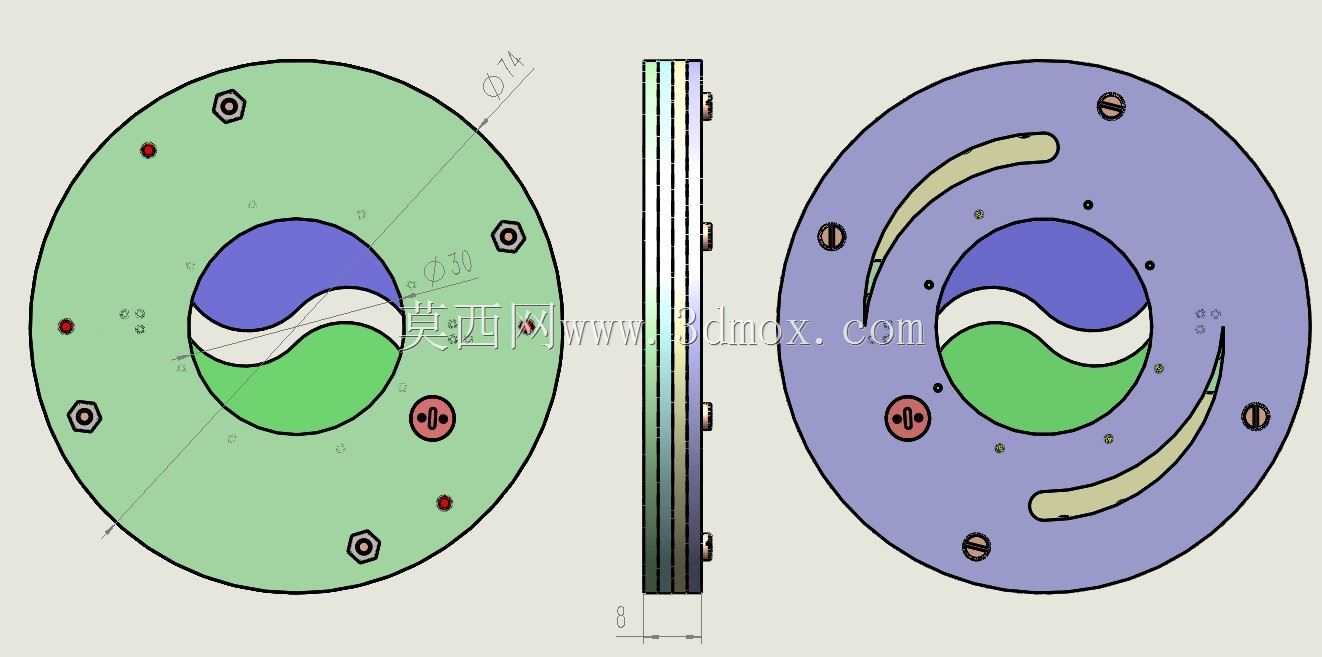

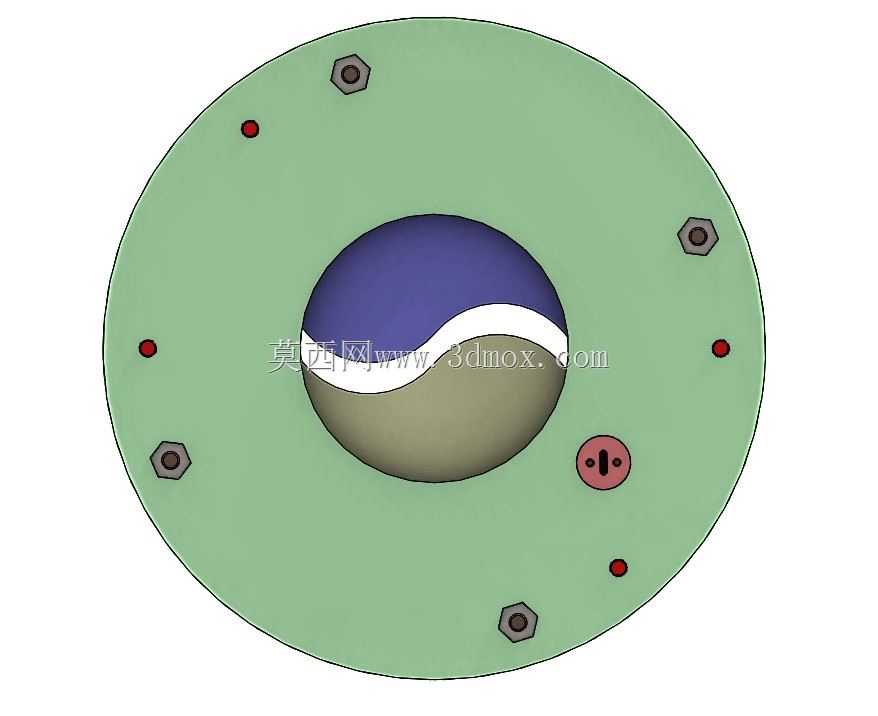

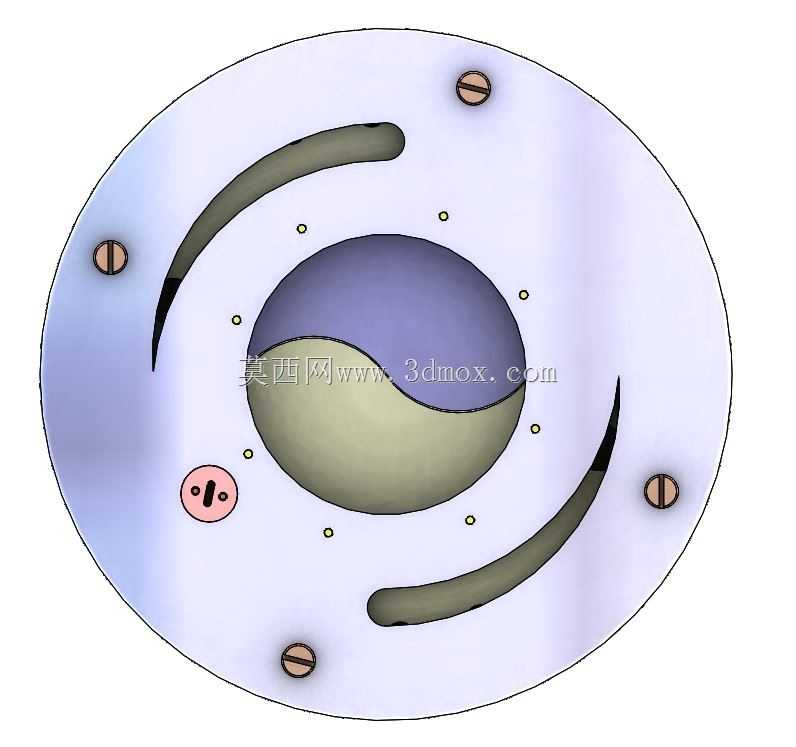

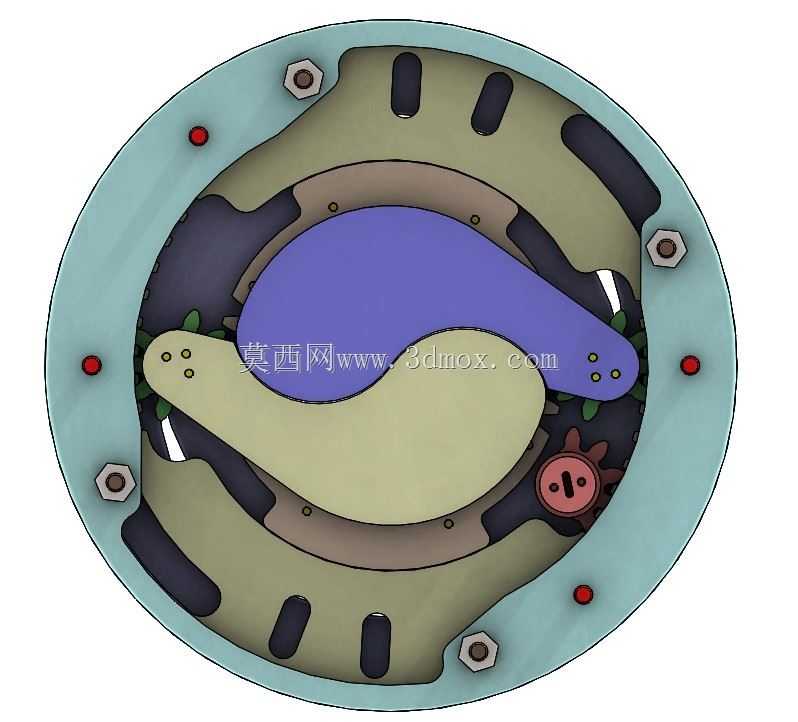

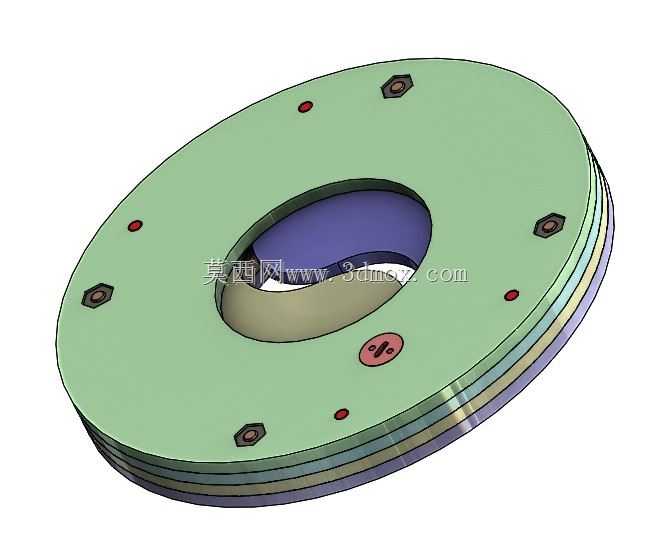

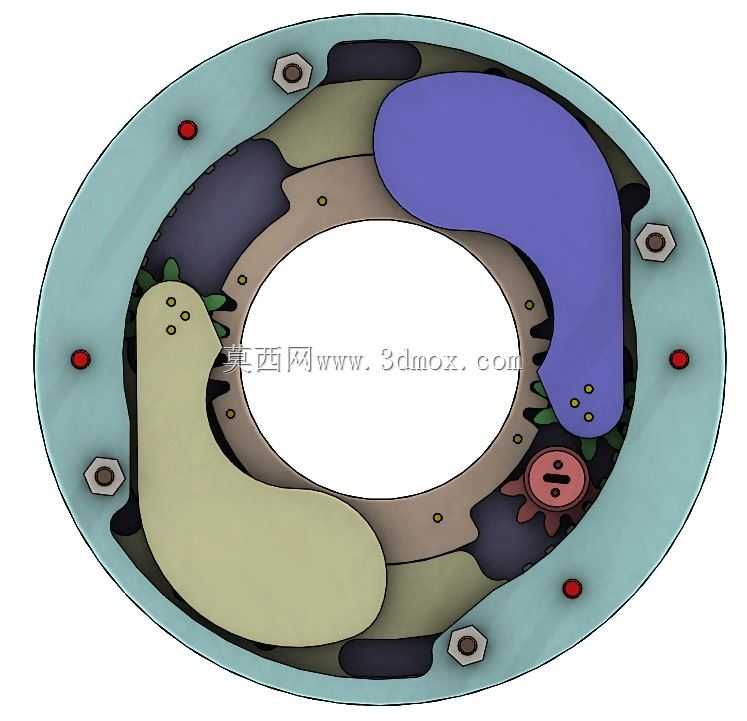

　　这套可变通光机构采用两片对称摆动叶片作为核心遮光元件，整体轮廓借鉴太极阴阳鱼的环抱布局，两片叶片在圆形腔体内绕各自转轴同步反向回转，围合出的中心通光孔可在全闭到全开之间连续变化，适合小尺寸光路的通断与孔径调节场景。从实际装配边界来看，整套机构外径控制在74mm，整体堆叠厚度为8mm，单片板材零件厚度统一取2mm，属于典型的薄型平板堆叠结构，所有轮廓均可由二维激光切割直接成型，不需要额外铣削型腔或复杂曲面加工，小批量制作时下料、去毛刺、叠装即可完成主体装配。中心孔全开状态下有效通光直径为30mm，全闭时两片叶片刃口完全贴合，能够把光路遮挡到零通光状态，调节过程中叶片边缘始终保持顺滑相切，不会出现卡滞或通光孔偏心的问题。

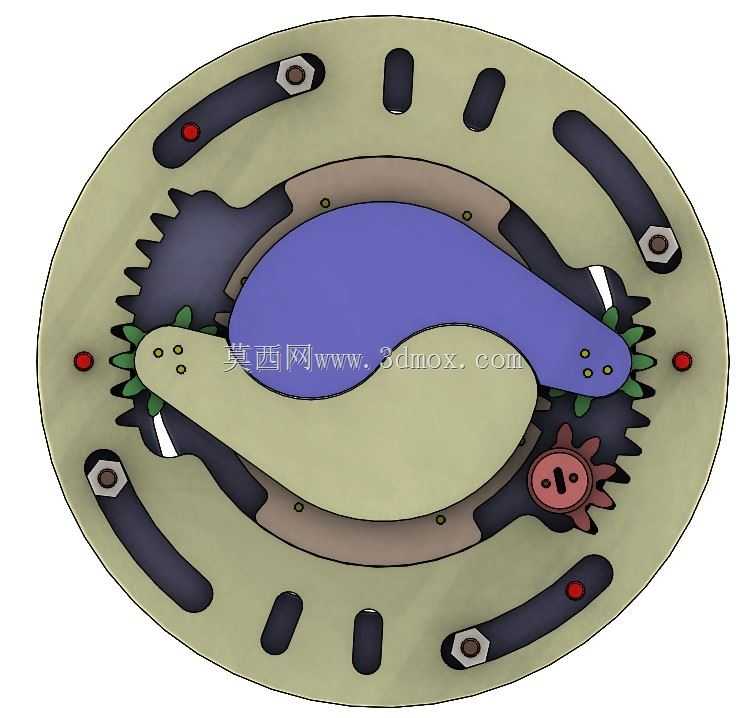

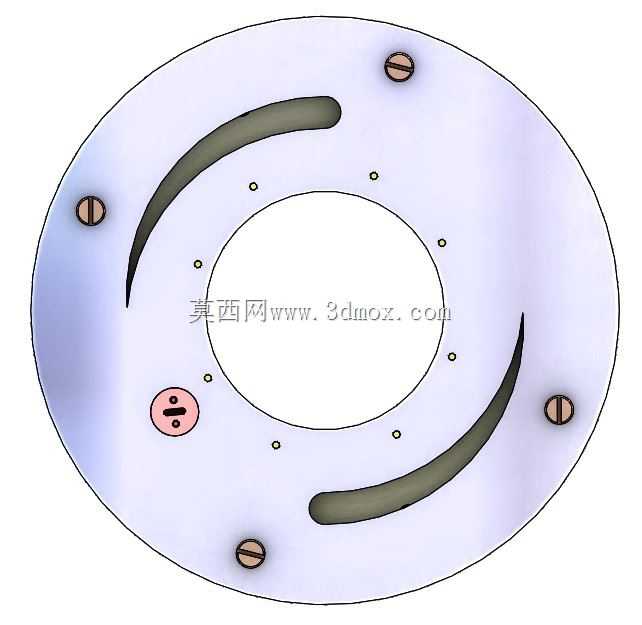

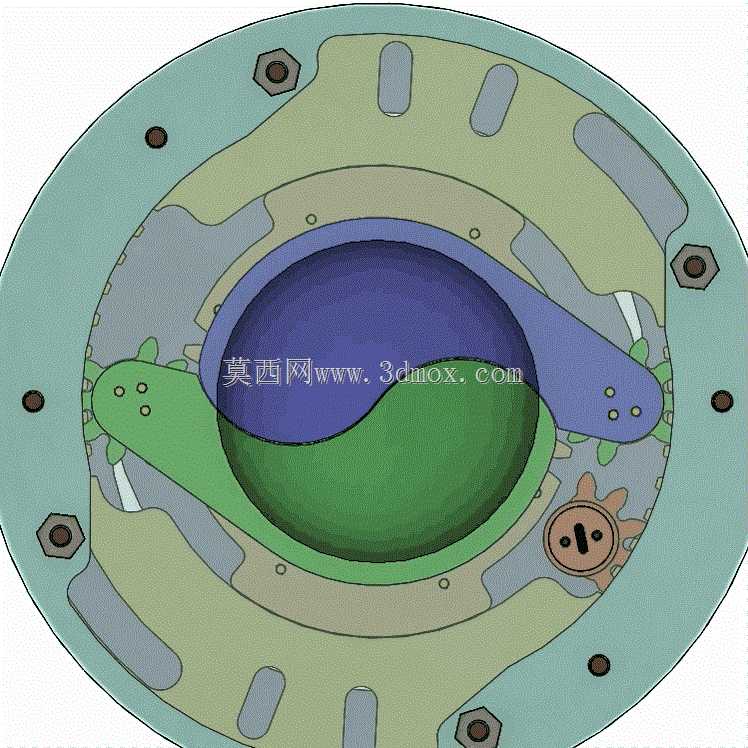

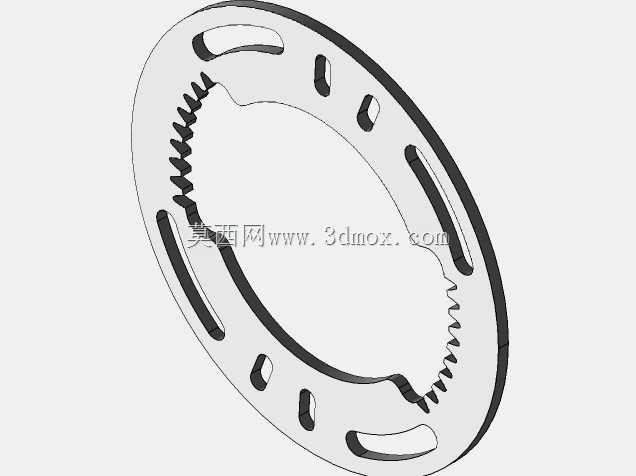

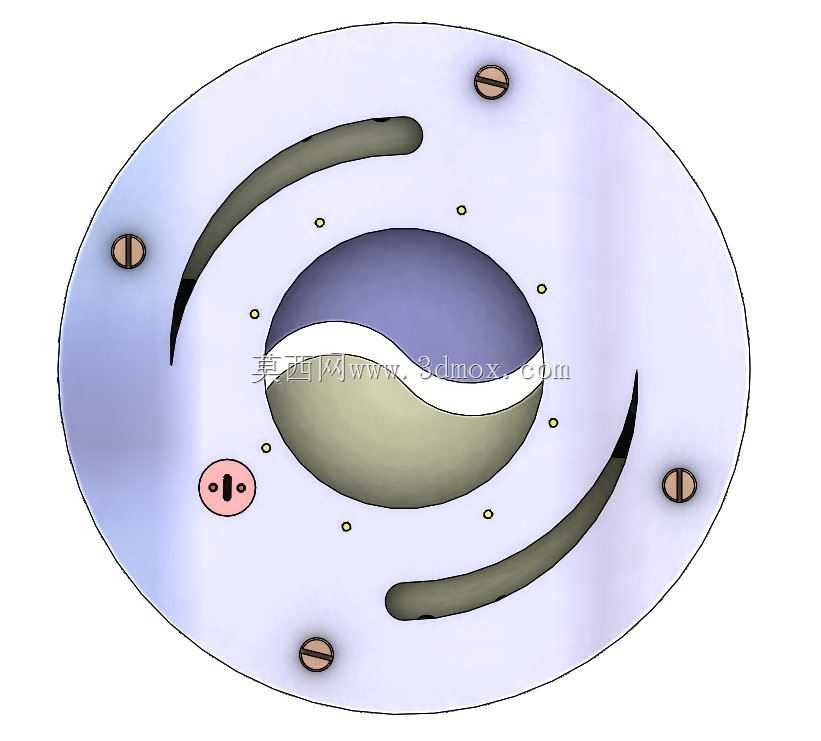

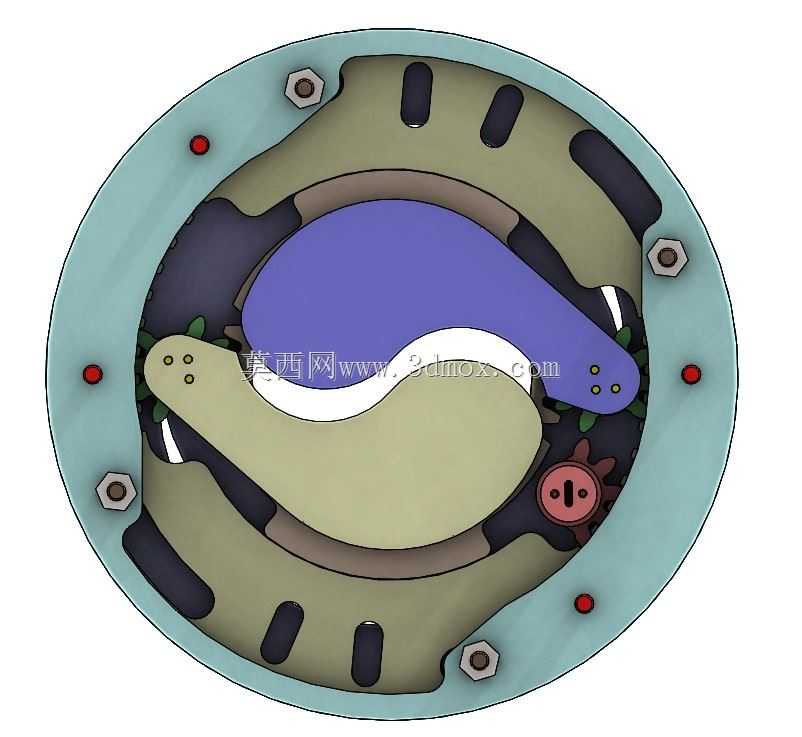

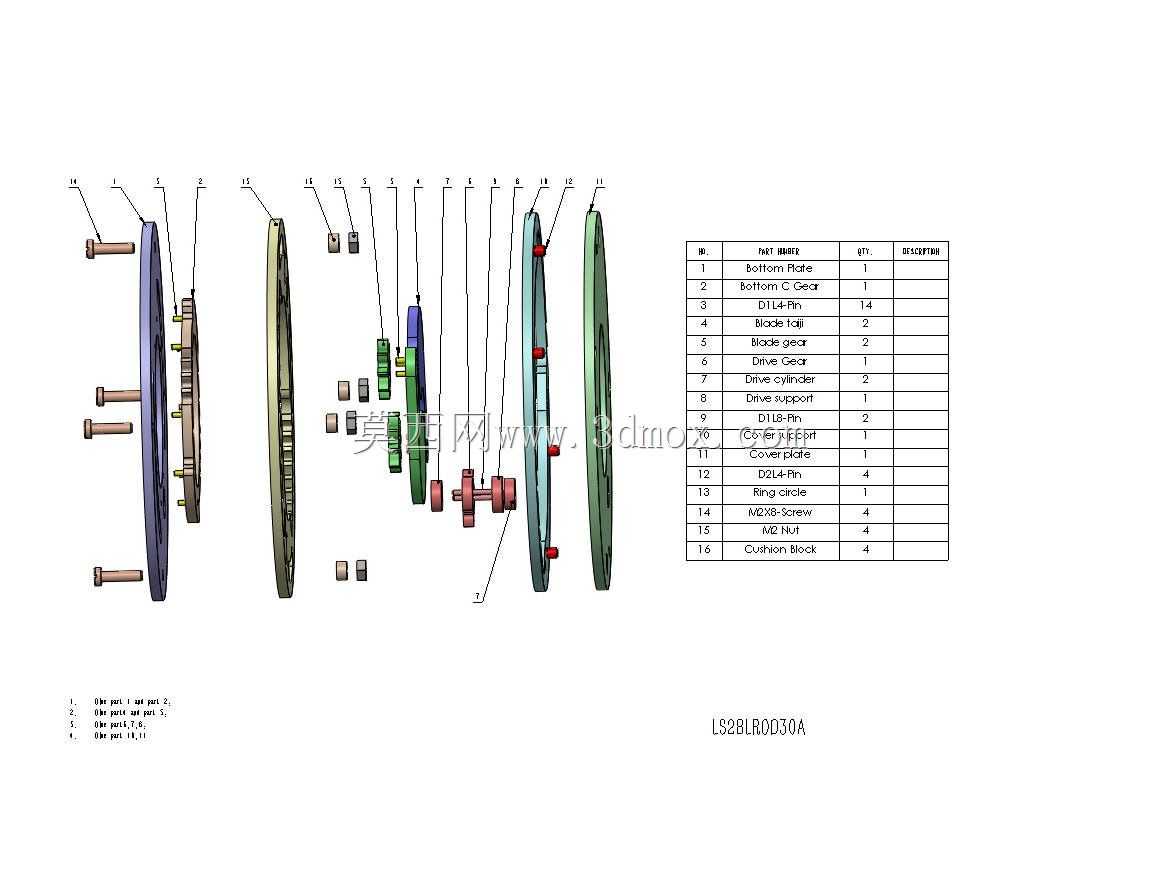

　　结构上最外侧是圆形固定基板，基板上预留了六处安装沉孔与定位小孔，既可以直接通过螺栓锁附在光学实验平台、设备面板上，也能嵌入小型仪器的内腔作为内置光阑模块；基板内侧加工出环形限位槽，两片摆动叶片被约束在槽型空间内，轴向窜动量被控制在板材间隙允许的范围内，转动时不会出现上下翘曲。驱动侧采用中间拨盘联动的设计思路，拨盘转动时通过拨销同时带动两片叶片绕各自转轴反向摆动，不需要两套独立驱动，手动旋钮或者小型舵机、步进电机都可以直接对接拨盘外端，适配手动调节工位和自动调光设备。叶片外形并非简单半圆遮板，而是按照光阑运动包络线拟合出的异形曲线，轮廓过渡处做了圆角避让，避免转动过程中两片叶片发生运动干涉；基板上还预留了多处减重槽与装配让位缺口，

　　在不影响结构刚性的前提下减少板材用料，同时给拨销、转轴留出足够的运动空间。这类结构在桌面光学实验装置、小型摄影光路、激光打标辅助调光、教学演示教具中都有明确使用需求：相比多叶片复合光阑，双叶片结构零件数量极少，全部为2mm平板件，激光切割加工成本低、装配工序简单，不需要高精度凸轮或复杂联动齿轮；相比单片翻转挡光板，它能够保持通光孔始终处于机构中心位置，调光过程中光路中心不会偏移，对中要求高的光路场景适配性更好。设计阶段需要重点核对几处运动边界：一是拨盘的转动行程要和叶片全开全闭位置匹配，行程两端设置硬限位，避免过度转动导致叶片顶撞基板；二是转轴孔与拨销孔的配合间隙要控制在激光切割可实现的公差范围内，间隙过大会导致通光孔调节出现旷量，

　　间隙过小则转动阻力偏大；三是两片叶片的贴合刃口处要做微小倒角，去除切割熔渣后才能保证全闭状态下遮光严密。整套机构所有零件均为等厚平板，建模时先完成二维轮廓草图约束，验证运动无干涉后再按板材厚度拉伸实体，后续出切割图纸时直接导出各零件的平面轮廓即可，加工落地性很强，既可以作为小型调光设备的功能模块，也可作为平面连杆联动、激光切割拼装结构的典型参考案例。
