黄绿双色螺旋双绞电话线三维结构

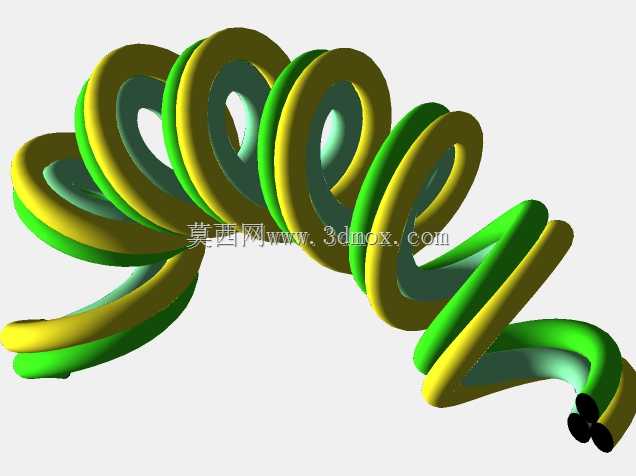

　　该结构表现的是通讯布线中常见的双绞螺旋电话线，主体由两根独立圆形线缆相互缠绕并沿轴向形成连续螺旋段，端部保留直线引出段，用于还原座机手柄与主机之间可拉伸、可回缩的连接线形态。模型采用黄绿两色区分两根芯线，便于在三维装配中观察双绞关系、螺旋节距变化以及端部出线方向，适合用于通讯产品结构演示、线材走向校核和小型消费电子设备的外观装配验证。

　　从实际使用场景看，这类线缆主要出现在固定电话、话务终端、桌面通讯设备以及部分需要短距离弹性连接的控制盒中。使用者拿起手柄时，螺旋段被拉长，线缆依靠自身盘绕形态提供伸展余量；放下手柄后，线材回弹收拢，避免桌面布线散乱。与普通直线电缆相比，双绞并螺旋成型的线材在有限安装空间内能够吸收反复拉伸、弯折和扭转，减少端部接线位置受到的直接拉力。两根芯线相互绞合也有助于在近距离信号传输中降低外界干扰耦合，保证语音回路连接稳定。

　　建模时需要重点处理三层几何关系。第一层是单根线缆的圆形截面，截面直径决定线材视觉粗细和弯曲刚度，也直接影响最小弯曲半径；若截面过大，螺旋内侧会显得臃肿，相邻圈之间容易发生干涉。第二层是两根线缆之间的双绞路径，二者围绕共同中心线交替换位，绞合节距不能过密，否则在螺旋弯曲处会出现表面交叉、穿模或局部褶皱。第三层是整体电话线的大螺旋路径，螺旋圈径、圈数和节距决定拉伸长度与回缩后的占用空间。实际建模宜先建立空间中心轨迹，再以扫描方式生成两根线缆，沿路径控制截面姿态，使双绞关系与外圈螺旋同时成立。

　　端部结构在工程中不可忽略。模型两端将两根线缆分开引出，末端以黑色截面表示芯线截断位置，对应真实产品中的插头、手柄接线腔或主机进线孔。设计时应在端部保留足够直线过渡段，避免线材从螺旋圈直接进入压接位置，因为螺旋末端曲率变化较大，若没有缓冲段，反复拉伸后护套容易在接口根部产生应力集中。端部出线方向还要与设备外壳开孔、手柄内腔走线槽一致，保证装配时线材不会被壳体压伤。

　　安装边界方面，螺旋电话线在自由状态下呈紧凑盘簧状，占用的是近似圆柱或椭圆柱空间；拉伸后，轴向长度显著增加，但圈径会略有缩小。布置这类线材时，不能只按自由长度核算，应同时考虑最大拉伸距离、最小回转半径和手柄转动范围。若设备放置在桌面，线缆下方应预留垂摆和侧向偏移空间；若在机壳内部使用，则需要设置限位柱或走线挡墙，防止螺旋段卡入按键、支架或其他运动部件。线材与塑料外壳接触的位置应避免锐边，开孔处最好增加圆角或软胶护套，以降低护套磨损。

　　功能特性上，该结构的核心不是承受机械载荷，而是提供可重复变形的信号连接通道。螺旋形态赋予线缆伸缩能力，双绞形态维持两根导体之间稳定的相对位置，黄绿分色则提升装配识别度。对于结构工程师而言，在三维环境中检查该模型时，应关注相邻螺旋圈的最小间隙、双绞表面是否连续、端部引出线是否与接线端子方向匹配，以及线材在极限拉伸状态下是否会拉扯接口。若用于整机数字样机，还可将该模型作为柔性布线参考，评估电话手柄从支架上取下、旋转、放回全过程中的线缆形态变化。

　　外形表达上，模型没有额外加入插头、护套或标签，而是把注意力集中在线缆本身的空间曲线上，因此适合作为通讯线材基础件放入装配体。使用者可在此基础上增加RJ式接头、手柄内卡线结构、主机进线口和扎线固定位，也可根据产品需要调整圈径、圈数、线径和颜色。整体几何简洁但特征明确，能够直观反映双绞电话线在自由盘绕和端部出线时的典型结构，为通讯终端产品的布线设计、空间校核和外观展示提供参照。
