三股扭绞螺旋线缆实体造型

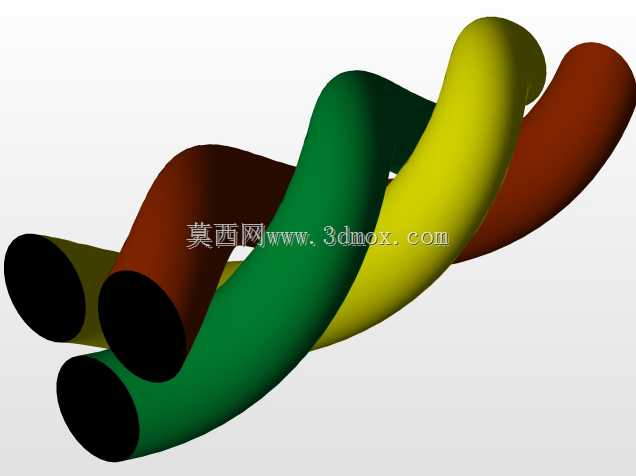

　　该造型表现的是三根等直径圆柱股线沿同一中心轴线连续扭转形成的螺旋绞合结构，常用于理解通讯线缆、耳机线、数据线、牵引绳、编织软管以及柔性传动构件中的空间几何关系。模型没有把三根股线简单平行摆放，而是让每根股线围绕公共轴线做周期性螺旋运动，相邻股线在圆周方向保持约120度相位差，因此从端面观察时，三股轮廓近似均布；沿轴向观察时，股线相互缠绕、彼此贴合，形成稳定的三股扭绳外观。

　　在实际产品中，这类结构的用途并不只限于视觉展示。通讯线束里多芯导线经过扭绞后，可以降低线间平行段长度，改善信号串扰；柔性连接线缆通过绞合能够提高反复弯曲时的柔顺性，使外力在多股之间分配；绳索、护套和某些弹性管件也依赖类似的捻合方式获得抗拉、抗弯和抗扭性能。建模时需要重点把握中心线轨迹，而不是直接依赖外轮廓拉伸。每一股的空间路径可由螺旋线控制，螺旋半径决定股线中心到公共轴线的距离，螺距决定扭绞紧密程度，圈数决定模型轴向长度。三根股线采用相同螺距和半径，仅改变起始相位，才能保证绞距一致、接触关系均匀。

　　外形边界方面，单股直径、螺旋半径和螺距之间存在约束。若单股半径过大而螺旋半径过小，股体之间会发生实体干涉；若螺旋半径过大，三股外轮廓会变得松散，视觉上更像三根独立弯管绕轴旋转，而不是紧密扭绞。工程建模中通常先按股线半径确定中心轨迹半径，使相邻股线外圆保持相切或保留设计间隙，再沿螺旋中心线扫掠圆形截面。端部处理需要根据用途决定：若用于展示绳股结构，可保留平齐切口，让三个圆形端面清楚显示股线数量；若用于线缆接头设计，则需要在端部增加过渡段，使绞合段逐渐转为平行段，便于压接、焊接或装入连接器。

　　安装边界主要受最大外径、绞合方向和最小弯曲半径影响。三股绞合后的外接圆直径大于单股直径，也不等于三根股线直径的简单相加，设计穿线孔、护线圈、卡扣槽或走线通道时，应按螺旋外侧包络面取间隙，而不能只测量某一截面的局部宽度。扭绞方向分为左旋和右旋，虽然外观相似，但在与接头、编织层、弹簧护套或其他螺旋件配合时，方向会影响装配旋向和受力趋势。若该结构用于运动频繁的设备连接线，还应校核弯曲状态下股线之间的挤压：螺距过小会使股线弯曲曲率增大，柔性下降；螺距过大则绞合稳定性减弱，线束容易散开。

　　从建模方法看，先建立公共基准轴和端面参考圆，再生成三条相位错开的螺旋中心线，能够保证结构参数统一。圆形截面沿路径扫掠后，应检查股线接触位置是否连续，避免出现局部穿透或明显缝隙。对于需要后续工程处理的模型，可在螺旋段两端加入直线引导段，使模型既能表达扭绞形态，也能满足连接器、固定卡箍和护套的装配参考。颜色区分三股并非单纯为了渲染效果，在结构评审中也有助于追踪单根股线的走向，检查其在整段绞合中的相位、圈数和端部对应关系。

　　该类造型适合作为通讯线缆结构演示、柔性线束空间布置、多股绳索力学分析前置几何以及产品外观方案的基础模型。使用时可通过调整股线直径、螺旋半径、螺距和有效圈数，得到紧密绳股、松绞线缆或长节距缠绕件等不同形态；若进入详细设计，还应结合材料弹性模量、摩擦系数、允许弯曲半径和端部固定方式进一步校核，而不能仅以外观干涉结果作为最终依据。
