活塞气缸联动运动机构三维结构

　　这套活塞与气缸联动结构，面向小型气动执行单元的原理验证与结构布局参考，常见于轻工自动化送料工位、小型夹具压紧回路、教学演示台架以及非标设备里的短行程往复驱动场景。实际产线中，这类结构往往不直接承担大负载推压任务，更多用来验证活塞在缸体内的行进轨迹、端部铰接点位的受力方向，以及配套摆臂在往复动作中的干涉边界。

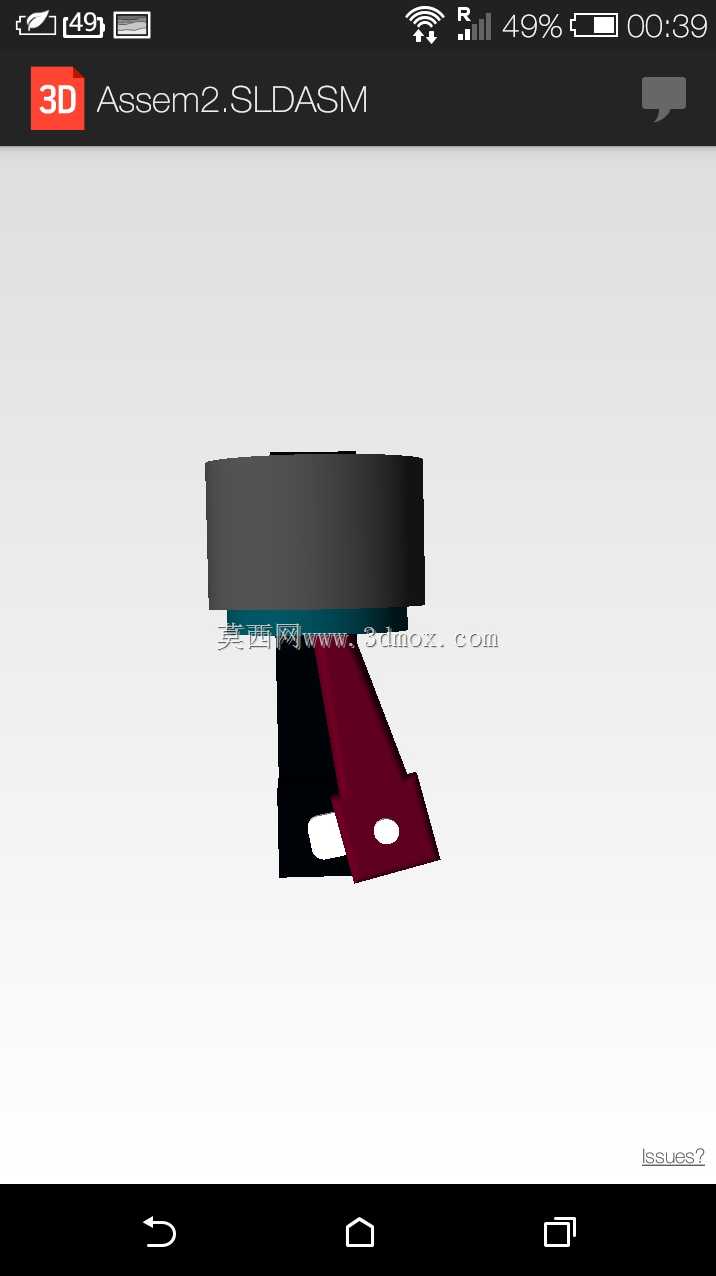

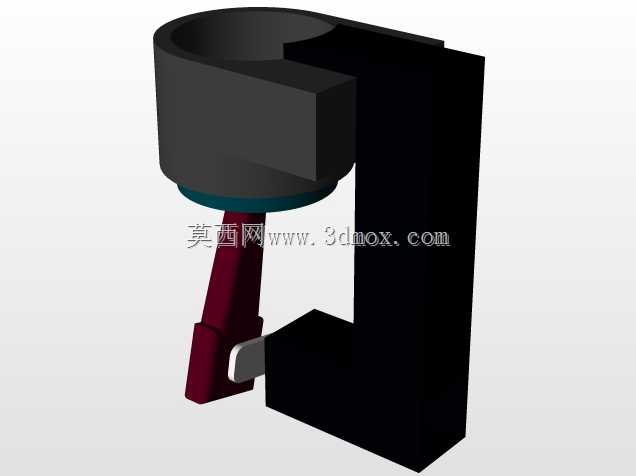

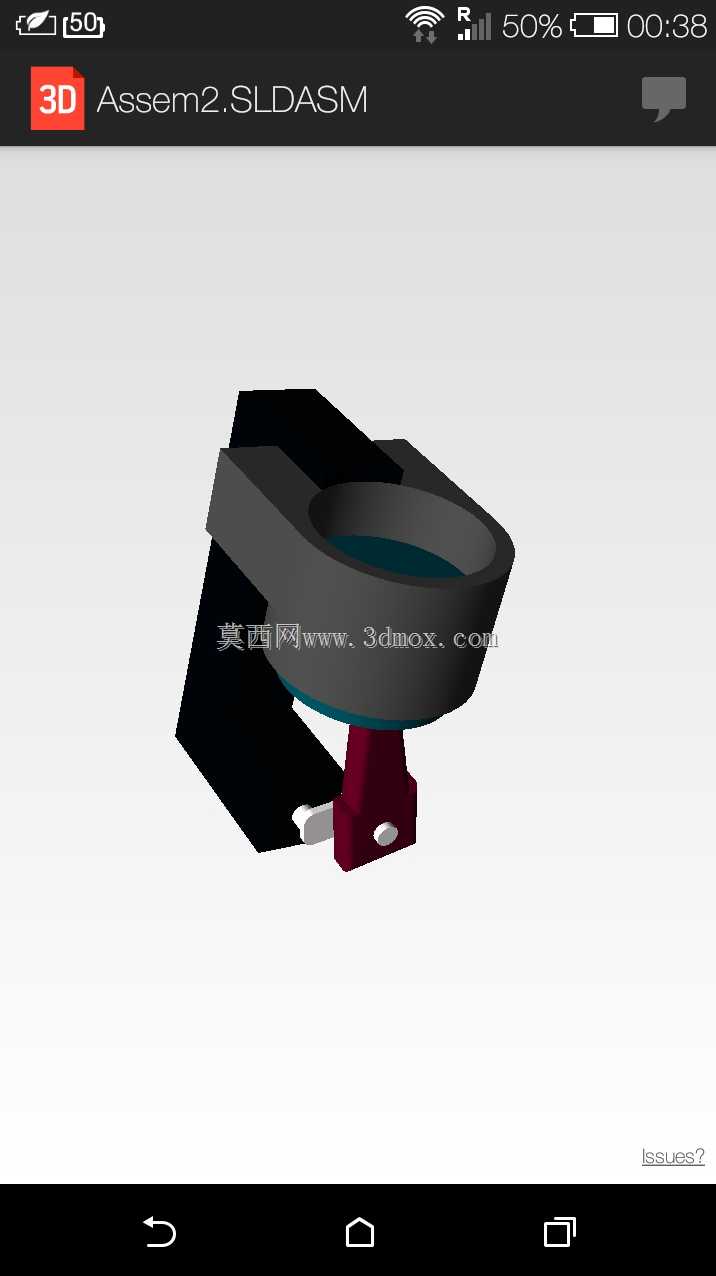

　　从结构组成来看，模型将缸体容纳段、活塞伸出端、下部铰接支座和上部联动摆臂整合在同一装配体中。缸体部分采用开放式槽型布局，能够直观看到活塞与缸壁的配合区域，不需要剖切就能判断运动件的相对位置；活塞下端通过销轴与深红色支座衔接，支座底部预留安装贴合面，可直接固定在工作台面或设备基板上。上部摆臂跨接在缸体外侧，随活塞直线行进产生小幅摆动，这种布局适合用来模拟压紧头翻转、料道挡块启停或者简易顶升联动动作。

　　设计思路上，该结构没有采用复杂的多级导向或密封细节，而是把重点放在运动关系表达：活塞沿缸体轴线做直线往复，铰接点将直线位移转化为摆臂的角度变化。工程人员在拆解这类机构时，首先要确认活塞行程与摆臂转角是否匹配——行程过小，摆臂末端动作量不足，挡料或压紧动作不到位；行程过大，则容易让摆臂在极限位置与缸体外壁、安装座或周边工装发生碰撞。模型中摆臂与缸体的侧向间距、铰接销轴的中心高度、支座底面到活塞轴线的垂直距离，都是现场改型时需要优先核对的安装边界。

　　外形尺寸方面，整体结构呈矮胖型布局，缸体横向占据主要空间，下部支座集中承受铰接反力，上部摆臂向侧方延伸。落地安装时，基板上不仅要留出缸体本身的投影区域，还要为摆臂左右摆动预留扇形空间，尤其在多套机构并排布置时，相邻单元的摆臂末端不能在运动极限位置互相干扰。支座连接孔的位置需结合实际载荷复核，活塞推力较大时，铰接座会承受明显的倾覆力矩，仅靠单侧小螺钉固定容易出现松动，通常需要在支座两侧增加定位销或加厚安装板。

　　从功能特性看，该结构把直线驱动与角度输出合并在紧凑空间内，减少了额外连杆数量，适合安装空间受限、动作逻辑简单的工位。气缸通入压缩空气后，活塞伸出或缩回，带动摆臂绕铰接点翻转；若用于夹具，可在摆臂末端加装压头，压紧工件边缘；若用于料道，可在末端安装挡销，控制工件逐个放行。由于模型呈现的是原理级装配，实际加工时还需要补充密封圈、耐磨导向套、销轴润滑孔以及缸体端面限位结构，才能转化为可长期运行的气动部件。

　　结构校核过程中，活塞与缸壁的配合间隙不能只按视觉装配处理，间隙过小会增加滑动阻力，对气源压力稳定性要求更高；间隙过大则活塞容易受侧向力矩影响，出现卡滞或偏磨。摆臂与活塞连接的销轴是关键受力点，往复动作频繁时，销轴和孔位会产生冲击磨损，设计中应优先选用可更换的销轴衬套，避免磨损后直接报废主体摆臂。缸体开放式槽型结构虽然便于观察和教学演示，但在粉尘、切削液较多的车间环境中，需要额外增加防护盖板，防止杂物进入滑动面。

　　对于三维建模从业者而言，这套装配体的价值在于清晰表达运动副关系：缸体与固定支座构成机架，活塞与缸体构成移动副，活塞与摆臂、摆臂与支座之间构成转动副。建模时应先锁定铰接点和活塞轴线，再反推缸体外形与摆臂轮廓，避免先做外观后补运动机构导致行程不匹配。装配完成后，可通过运动仿真检查活塞在全行程内的位置变化，重点观察摆臂起始位、终止位以及中间过渡位置是否存在干涉，同时测量末端压头或挡销的实际位移曲线，为后续选型气缸行程和确定安装点位提供依据。

　　在设备选型对接时，这类联动气缸结构需要结合现场气源压力、执行频率和负载力矩综合判断。若摆臂末端压紧力要求较高，不能单纯加大气缸直径，还要同步校核铰接座强度、销轴剪切面以及基板固定方式；若动作频率较高，则应关注活塞导向长度和缓冲设置，减少摆臂到达极限位置时的刚性撞击。整体来看，该模型适合作为小型气动联动机构的结构底版，工程师可在此基础上补充密封、缓冲、防护和末端执行件，快速形成适配不同工位的实用驱动单元。
