高精度压力表三维结构设计作品

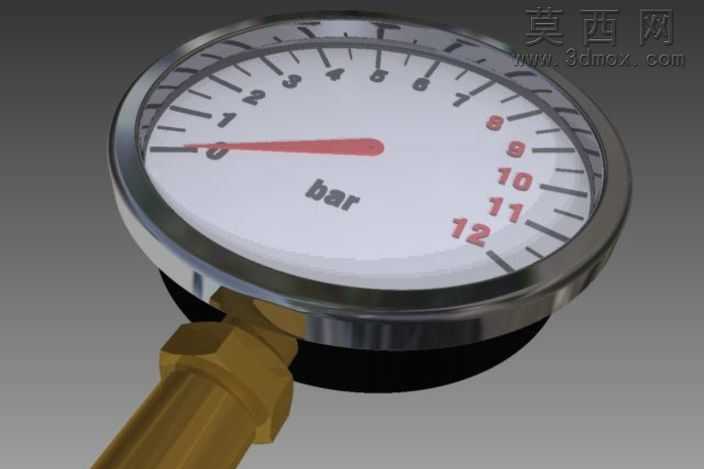

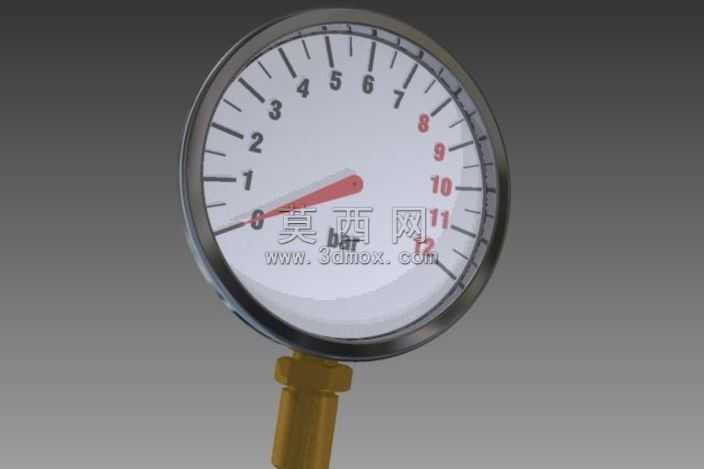

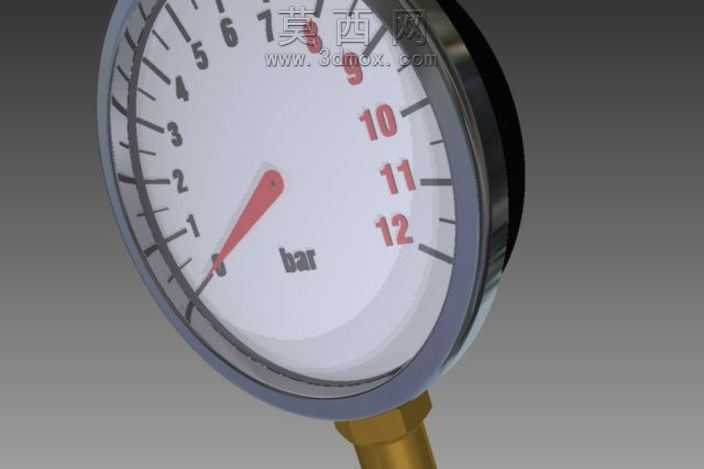

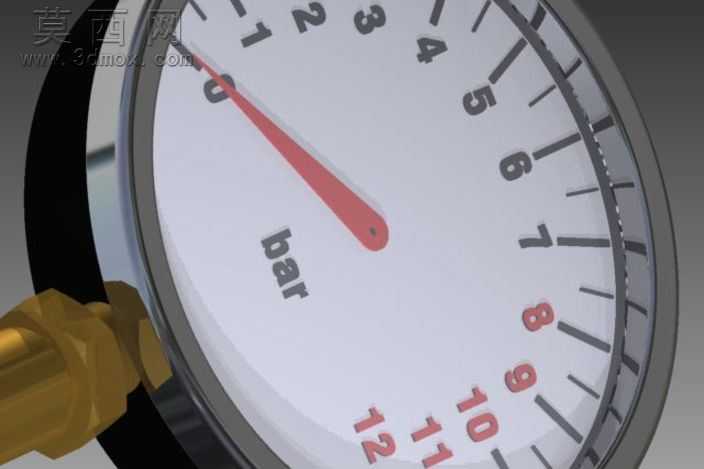

本作品为压力表的三维建模设计成果，整体建模过程围绕工业测压仪表的真实结构展开，首先通过草图绘制确定表盘的圆形基准轮廓，对表盘刻度区域进行精细化排布，按照真实bar单位压力刻度的间距比例完成刻度线、数字标识的位置映射，保证刻度标识的可读性与真实仪表的视觉一致性。建模阶段对表壳的圆弧包边结构进行了曲面优化，通过扫掠、圆角命令处理表壳边缘的过渡结构，还原金属表壳的圆润质感，同时对侧方的黄铜色压力接头进行了细节建模，还原接头的六角拆装结构与管路连接端的形态特征，保证结构部件的比例符合工业压力表的实际尺寸规范。材质与渲染环节重点处理多材质的质感区分，表盘基底采用哑光白色工程塑料材质，调整漫反射粗糙度参数模拟真实表盘的防眩光质感，刻度数字采用深灰色印刷材质，指针采用醒目的红色哑光漆面材质，调整指针的厚度与尖端收窄结构，还原真实指针的轻薄形态；表壳外圈采用亮面镀铬金属材质，调整环境反射参数模拟金属外壳的高光反射效果，侧方接头采用黄铜金属材质，调整金属粗糙度与色泽参数，还原铜质接头的温润金属质感。渲染阶段采用三点布光方案，主光源模拟工业环境的顶光照明，辅光源补全表盘暗部细节，轮廓光勾勒表壳的边缘形态，避免金属材质出现过曝或暗部死黑的问题，同时添加了细微的环境反射贴图，让金属表面的反射更具真实层次。设计过程中重点还原压力表的视觉识别特征，通过材质纹理的细节调整，让表盘表面呈现出细微的磨砂纹理效果，避免塑料材质的廉价塑料感，同时对表蒙（透明保护罩）采用高透明玻璃材质，调整折射率与反射参数，模拟玻璃罩的轻微反光与通透质感，让整体模型的渲染效果贴近真实工业压力表的实物观感，结构上各部件的装配关系符合真实压力表的组装逻辑，表壳、表盘、指针、接头的位置配合无错位，可用于工业仪表展示、原理演示类的可视化场景使用。
