凸轮车床用半螺母机械结构三维设计

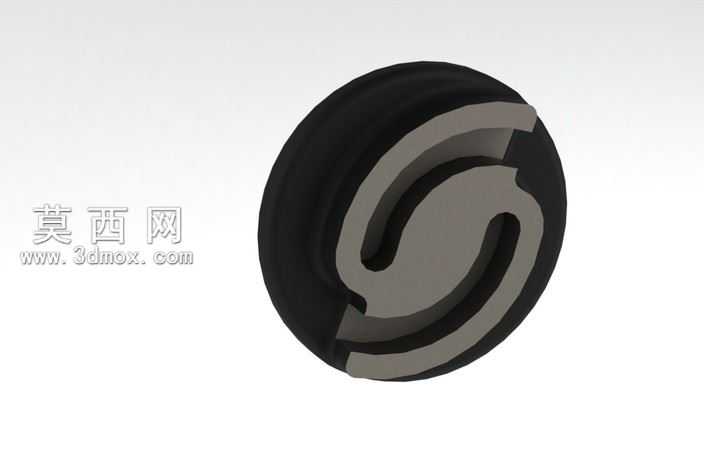

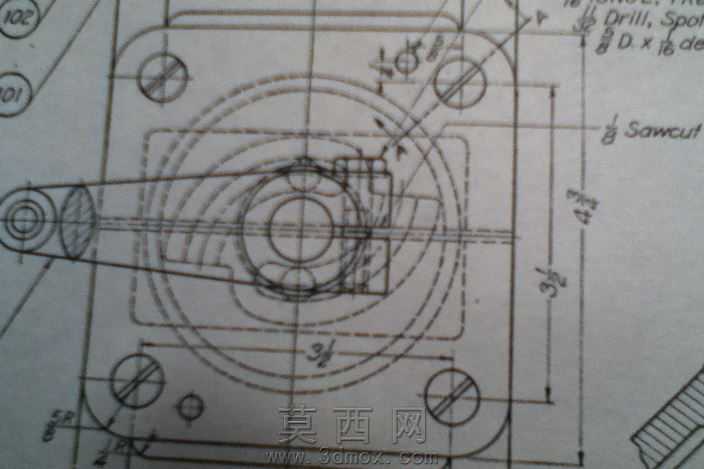

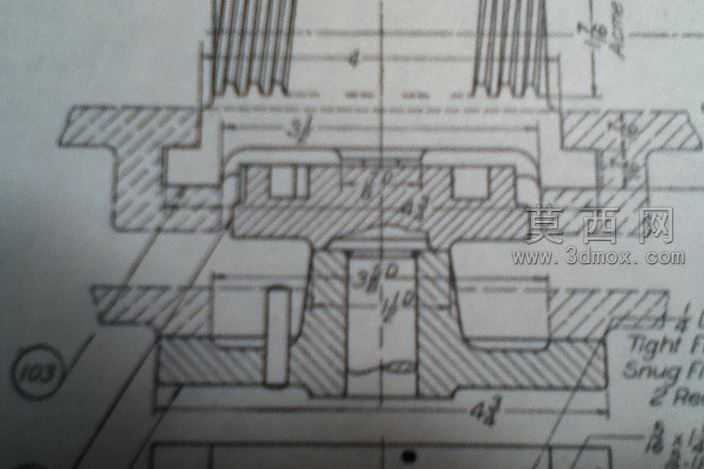

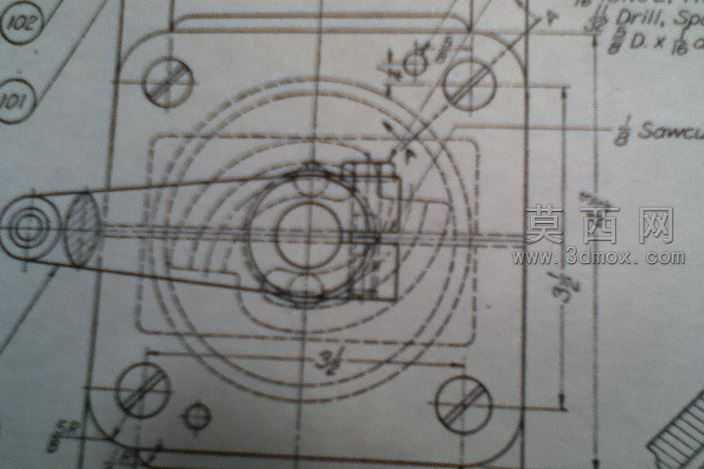

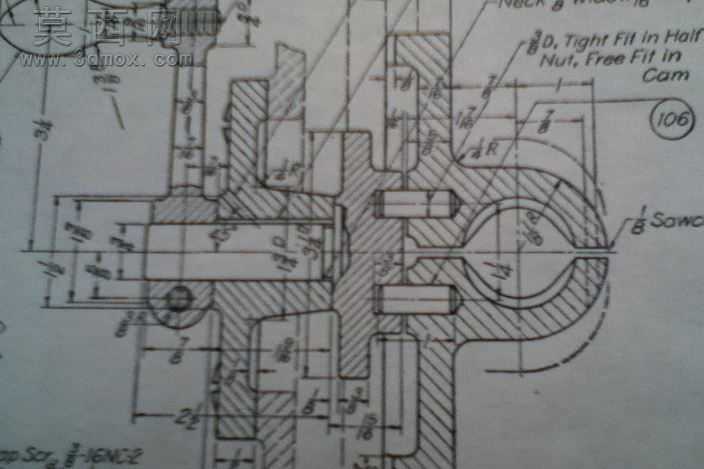

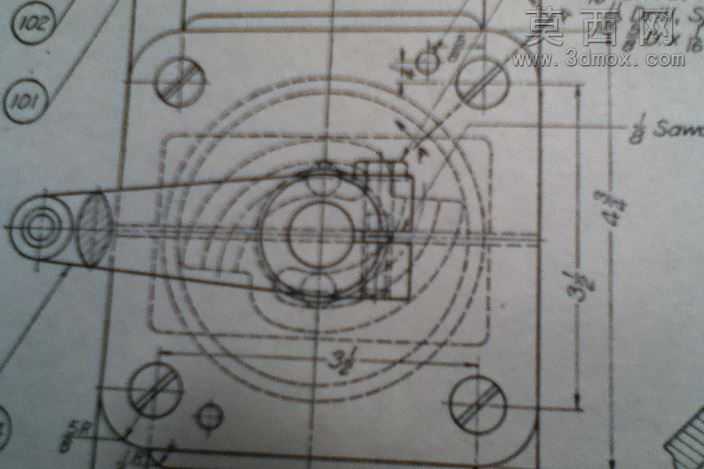

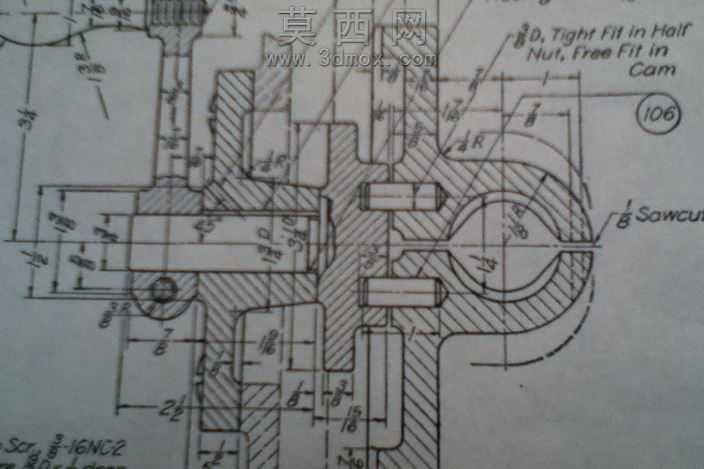

本次设计的凸轮半螺母为凸轮车床专用配套锁紧构件，建模阶段依托三维参数化设计逻辑完成全结构还原，首先通过历史技术手册提取的轮廓参数绘制基准草绘，精准复刻半螺母特有的S型凸轮卡槽与半圆弧内螺纹基体的衔接轮廓，建模过程中严格控制各曲面的曲率连续性，对凸轮工作面与螺纹安装面的过渡圆角做了精细化处理，避免应力集中的结构缺陷。材质配置上，主体结构赋予调质45号钢的哑光金属材质，表面做发黑氧化处理的质感表现，凸轮卡槽的工作面额外添加高频淬火后的高硬度材质视觉效果，通过调整材质的粗糙度、金属度与环境反射参数，还原工业金属零件的真实质感，渲染阶段采用三点布光方案，主光源打亮凸轮工作面的轮廓结构，辅助光源补全半螺母内侧螺纹区域的暗部细节，轮廓光勾勒零件的外圆边界，让整体结构的层次关系清晰呈现。结构设计上，该半螺母采用分体式半圆弧基体搭配S型凸轮锁紧槽的组合结构，内圆弧面预留标准梯形螺纹的安装基准，外侧的凸轮槽可与车床进给机构的凸轮销配合，实现快速开合锁紧与松脱的动作，相较于普通全螺纹螺母，该结构无需整圈旋转即可完成与丝杠的啮合与脱离，适配凸轮车床的快速进给切换需求，建模时对凸轮槽的行程角度、锁紧定位面的平面度都做了参数化约束，可直接适配不同规格的车床丝杠参数调整尺寸。设计思路围绕车床快换锁紧的实际工况展开，在保证螺纹啮合强度的前提下，尽可能优化凸轮槽的运动轨迹，减少锁紧过程中的卡滞风险，同时对零件的壁厚做了均匀化处理，避免热处理过程中出现变形开裂的问题，所有结构特征均采用可编辑的参数化建模方式创建，方便后续根据不同车床型号做尺寸迭代调整，模型的装配基准面与车床溜板箱的安装位完全匹配，可直接导入装配体完成虚拟装配验证。
