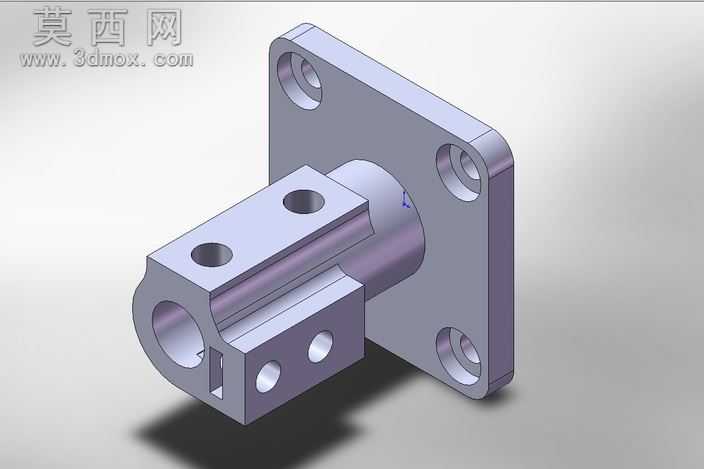

方形法兰安装式机械固定连接座

本作品为机械系统中起定位支撑作用的固定连接构件，采用三维参数化建模方式完成全结构设计，建模过程严格遵循机械加工工艺逻辑，对每一处结构特征的可加工性进行了前置校验。模型整体由方形安装法兰与主体连接筒体两部分构成，方形法兰的四个角位分别设计了同轴沉头安装孔，可适配内六角圆柱头螺钉完成基座面的锁紧固定，沉孔深度经过精准计算，能够保证螺钉安装后端面不突出法兰表面，避免与其他装配部件产生干涉。主体连接筒体采用阶梯轴式结构设计，一端与方形法兰垂直衔接，过渡位置做了圆角处理来消除应力集中隐患，提升构件长期受载下的结构强度；筒体上分布有多个径向定位孔与轴向锁紧孔，不同孔径的孔位分别承担定位销穿装、锁紧螺钉固定的功能，可实现与外接轴类、套类零件的精准对接，筒体侧面还设计有开槽式防转结构，能够限制配合零件的周向转动，提升连接的可靠性。建模阶段对所有孔位的同轴度、法兰安装面与筒体轴线的垂直度都做了参数化约束，保证模型的几何精度符合机械装配公差要求。材质渲染方面采用了常用的金属结构钢材质效果，表面做了哑光金属质感处理，还原了机械加工零件的真实质感，光影渲染下清晰呈现出各部分结构的轮廓与装配关系，能够直观展示该固定件的安装对接逻辑。设计过程中充分考虑了零件的装配兼容性，各连接尺寸参考了通用机械零部件的标准规格，可直接适配常规的机械传动、支撑场景，模型的所有特征均保留可编辑参数，方便后续根据实际使用需求调整孔位尺寸、法兰规格、筒体长度等参数，适配不同的安装工况。
