Grabcad品牌立体标识招牌结构设计

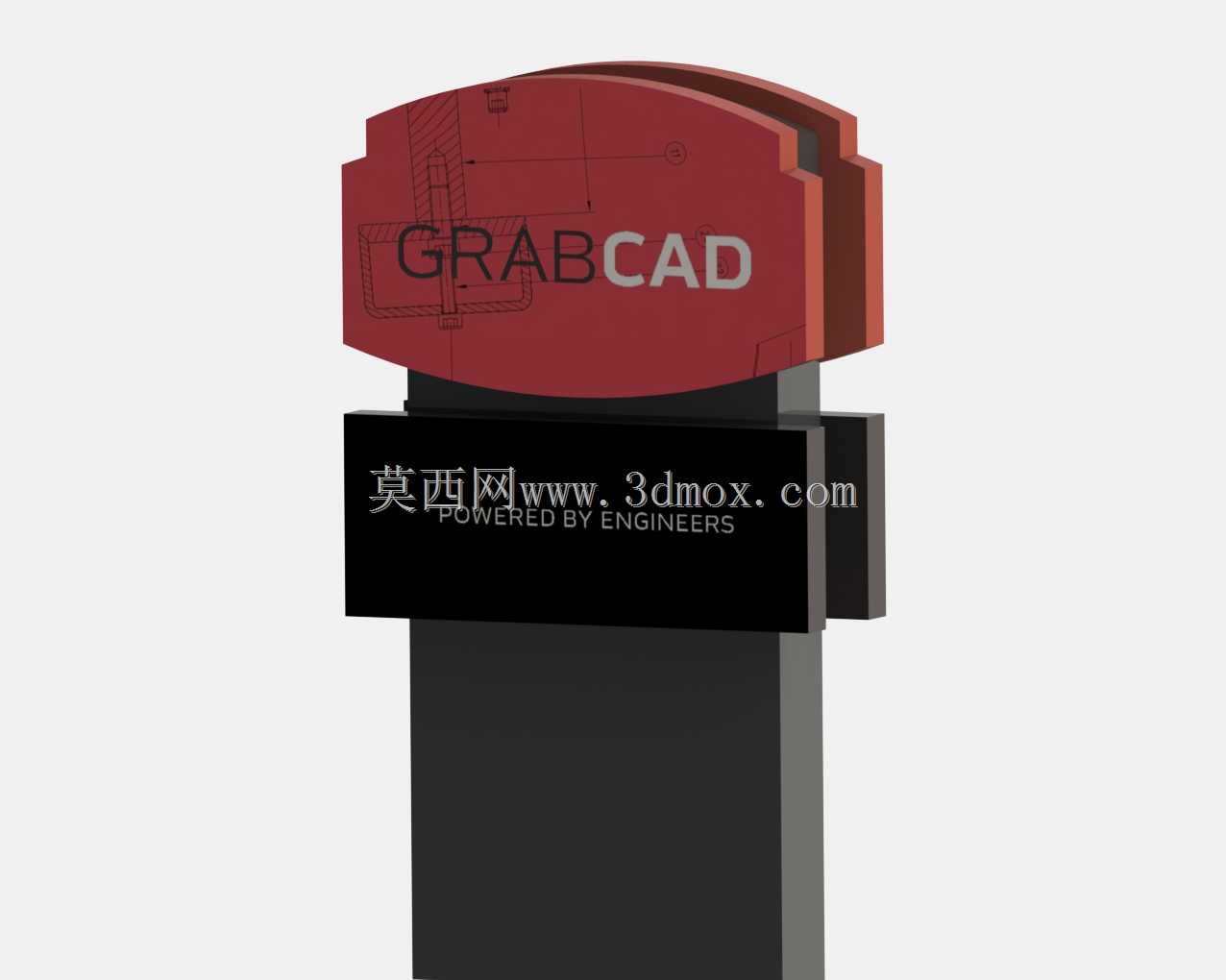

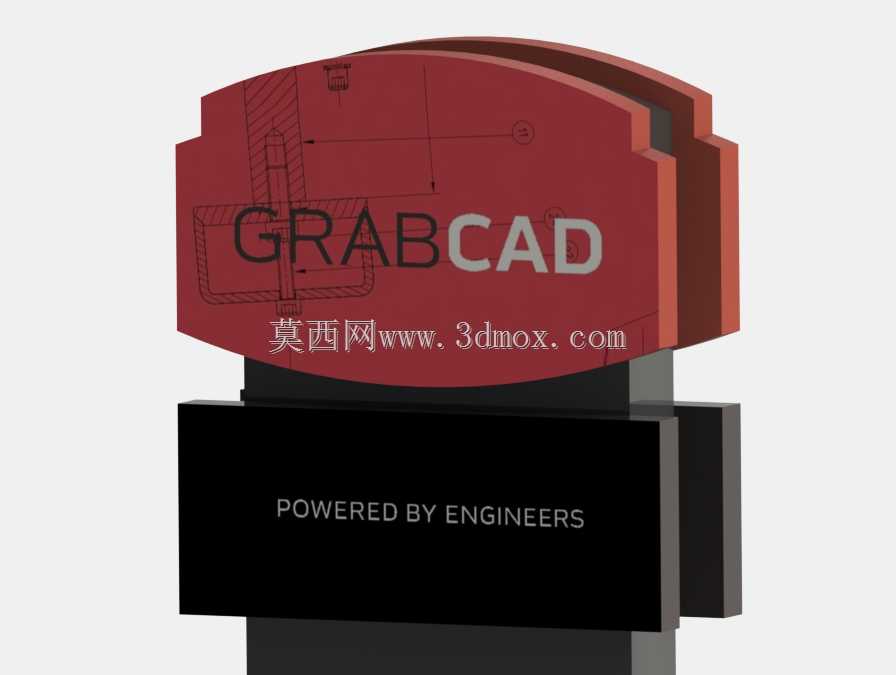

　　这套立体品牌标识结构面向工程社区线下展示、工作室墙面布置、展会展位导视以及桌面陈列场景，整体采用上下分层的牌体布局，上层为异形轮廓的红色主标识面，下层为黑色长条基座，主面蚀刻GRABCAD字样，基座正面预留POWERED BY ENGINEERS文字区域，既可以作为壁挂式招牌固定在墙面，也能够搭配支撑结构放置在前台、展台或者办公区作为品牌展示件。

　　从实际使用逻辑来看，标识件首先要解决远距离识别问题，因此主牌面没有采用常规矩形板，而是把左右边缘做成阶梯内凹的异形轮廓，顶部保留平缓弧形过渡，轮廓边缘设置加厚层，让牌体从侧面看具备明显厚度，避免薄板贴墙后产生的扁平感。红色主面板承担品牌视觉输出，表面的文字区域采用凹陷或者浅浮雕处理，灯光从侧方照射时，字符边缘会形成自然阴影，不需要额外贴膜也能保证文字辨识度；黑色基座位于主牌下方，宽度略小于主牌横向跨度，前后方向伸出主牌底面，一方面压住整体视觉重心，避免大红牌面显得轻浮，另一方面基座内部可以容纳走线槽、低压灯带或者固定螺母，把壁挂安装时的连接件隐藏在黑色区域内，墙面外露部分只保留整洁的品牌面。

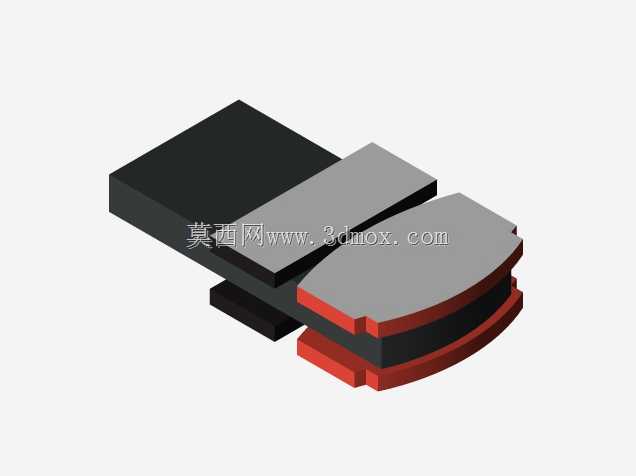

　　结构拆分上，整个标识可以分为红色主牌壳体、侧边加厚封边、黑色基座盒体以及背部安装挂板四个部分。主牌壳体优先采用等壁厚抽壳思路，外轮廓拉伸后保留均匀壁厚，正面字符区域如果采用雕刻工艺，就需要在字符笔画位置预留足够深度，防止加工时穿透面板；如果采用3D打印或者激光切割拼接，则字符单独做成薄件嵌入面板凹槽，拼接缝控制在字符轮廓边缘，后期打磨后正面看不到拼接痕迹。侧边封边沿着主牌异形轮廓走形，厚度根据展示距离确定：近距离桌面摆件控制在10到20毫米即可，壁挂招牌如果观看距离超过三米，整体厚度可以放大到40到60毫米，保证侧面视角下牌体不会显得单薄。

　　安装边界方面，壁挂场景下背部挂板要贴合主牌后侧平面，挂板上开设长条形挂孔，适配墙面膨胀螺丝的间距误差，长孔方向沿竖直方向布置，安装时可以上下微调牌体水平度；主牌和挂板之间预留3到5毫米间隙，用来穿过灯带导线或者容纳挂钉凸起，避免牌体贴墙后出现局部顶起。如果是桌面摆放，黑色基座底部需要增加配重腔，腔内可以放置钢块或者灌砂，降低整体重心，因为红色主牌面积大、位置靠上，重心偏高时轻微触碰就容易倾倒，配重后基座底面再贴防滑毛毡，既保护桌面也增大摩擦。

　　尺寸规划遵循展示距离优先的原则，桌面款整体宽度控制在200到300毫米，主牌高度占总高度的三分之二左右，基座高度占三分之一，放在工位桌面不会遮挡显示器；壁挂款可以按墙面比例放大，宽度做到600到1200毫米，此时主牌壁厚、封边宽度以及基座深度都要同步放大，不能直接缩放小尺寸模型，否则放大后壁厚会显得过薄、字符笔画深度不足。异形轮廓的转角位置全部做小圆角过渡，避免尖角在搬运和安装时造成磕碰伤，同时圆角也能减少激光切割或者CNC加工时的应力集中。

　　细节设计上，主牌表面的工程网格线纹理属于装饰特征，建模时把纹理做成浅凸起或者浅凹槽，深度控制在0.3到0.8毫米，既保留工程风格的视觉效果，又不会因为纹理过深积灰难清理；黑色基座的文字区域做平整沉面，后期可以丝印或者粘贴亚克力字，沉面边界能挡住文字贴膜的边缘，提升成品精致度。牌体各层之间的连接优先采用止口定位，主牌底部设置凸止口，基座顶部开设凹止口，拼接时自动对齐，不需要反复校准位置，连接后可以用螺丝从基座内侧向上锁入主牌，外部看不到螺丝头，保证展示面完整。

　　针对不同工艺，建模阶段就把拆分件区分开：采用钣金工艺时，红色主牌可以拆成面板和折弯围边，围边沿异形轮廓分段折弯，转角处焊接打磨；采用3D打印时，整体可以分成主牌和基座两件打印，减少支撑数量，字符朝下打印可以保证正面光洁度；采用亚克力雕刻拼接时，每一层板材单独出切割路径，不同颜色板材分层堆叠，靠背胶和定位柱组合。背部走线在挂板角落预留出线缺口，灯带导线从缺口引出后沿墙面线槽布置，不会夹在牌体和墙面之间。整体结构没有复杂运动部件，核心控制点在于异形轮廓的厚薄比例、上下层视觉重心平衡以及安装连接件的隐藏设计，最终成品既能突出工程品牌的技术属性，也能满足壁挂和桌面摆放两类场景的安装使用需求。
