加油站罩棚钢结构顶棚三维造型

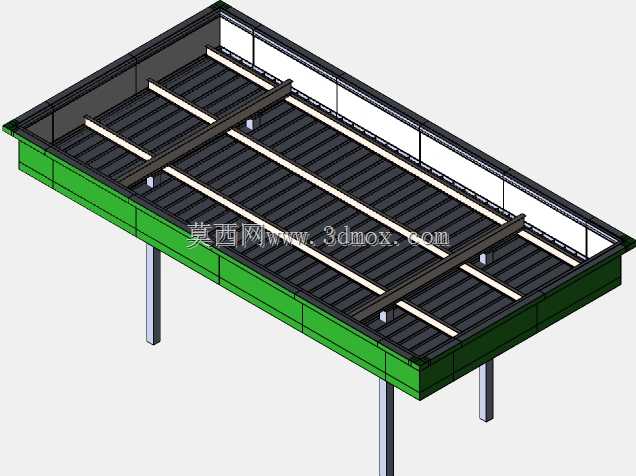

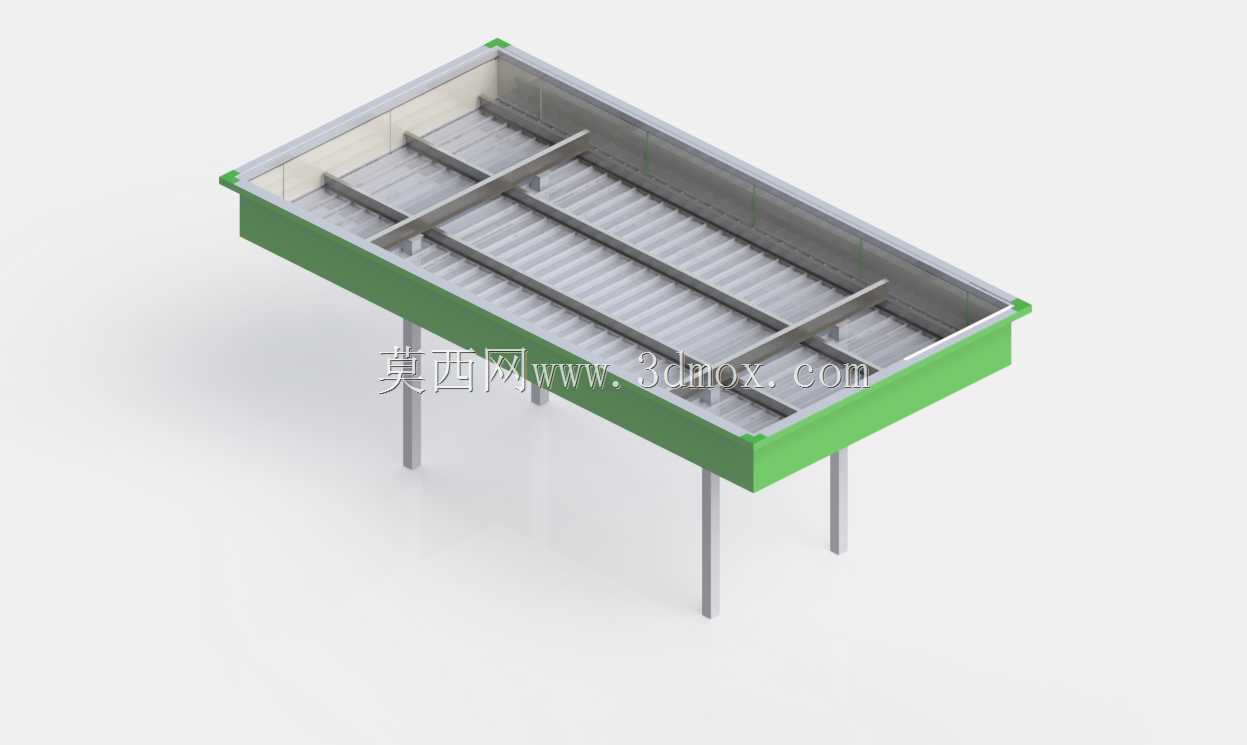

　　加油站顶棚属于站区最醒目的上部遮蔽结构，建模时先从现场使用边界倒推结构关系，而不是单纯搭一个矩形盒子。顶棚主体采用长方形平面布局，覆盖加油机作业区与车辆停靠通道，边缘设置绿色封边，内部为银灰色压型屋面板和纵横梁系。四根细长立柱从棚体下方伸出，承担竖向荷载并把棚面抬升到车辆通行所需高度，柱位布置需要避开加油岛、油枪操作半径和车辆转弯轨迹，保证小型轿车、厢式货车进站后不会与支撑构件发生干涉。

　　从功能上看，罩棚并不是装饰件。它首先为加油作业提供遮阳、挡雨和防坠物空间，使加油机、油枪、胶管和操作人员处于相对稳定的遮蔽范围内；其次，棚下大跨度无遮挡区域决定了梁格必须沿短向和长向合理分配，模型中可见多道横向梁与纵向梁交叉布置，梁件把屋面板荷载传递到周边框架，再由立柱向下导入基础。屋面板采用波纹压型形态，波纹方向与排水组织、板件搭接方向相关，能够提高薄板面外刚度，也便于在真实工程中按标准板宽排板。

　　建模思路上，棚体可以拆分为围护边梁、内部承重梁、压型屋面板、立柱和端部封板几个层级。外围绿色框边既表达棚体轮廓，也对应檐口包边或边梁位置；内部梁系不宜做成满铺实心板，因为实际罩棚多为钢结构骨架加轻型屋面，实心表达会误导重量判断和安装顺序。立柱与棚架连接处应保留节点意识，虽然该模型侧重整体造型，但在深化时需要考虑柱顶连接板、加劲肋、螺栓或焊接节点，以及柱脚与混凝土基础的锚固关系。

　　外形尺寸方面，长方形棚面的长宽比明显大于1，适合沿加油车道方向展开；棚面厚度相对于平面尺寸较薄，符合罩棚轻质、大覆盖的特点。安装边界主要集中在下部：柱脚落点必须与加油岛、防撞栏、地下管线和电缆沟保持安全距离；棚底净空要满足车辆通行和消防操作要求，不能让梁底、灯具或标识牌侵入限界；棚体四周外挑尺寸则应覆盖车门开启和人员站立区域，同时避免雨水直接滴落到加油机关键部位。

　　在三维结构检查中，需要重点观察立柱是否位于梁格传力路径附近，梁与梁交接是否连续，屋面板波纹是否与支承梁间距匹配。若后续用于场站布置，可把加油机、防撞柱、站房、道路边线和车辆轮廓一并放入装配环境，校核棚下通行宽度、加油车位中心线与罩棚覆盖范围的对应关系。对于方案展示，该模型能够直观表达加油站上部遮蔽系统的比例、骨架分区和柱网关系；对于结构深化，则可在此基础上继续补充材料规格、节点板、排水坡度、照明桥架和消防管线，使造型模型逐步转化为可用于施工协调的工程模型。
