90度弯通管路连接接头简化结构

　　在流体输送、设备内部管线排布以及紧凑型机电总成的布局阶段，直角转向的管路转接件是最常遇到的基础构件之一。这套简化的90度连接接头结构，正是面向布局校核场景搭建的几何模型，没有冗余的细小工艺特征，能够在整机管线干涉检查、安装空间预留、相邻部件位置协调的工作中快速调用，避免过早陷入螺纹牙型、密封沟槽细节而拖慢整体方案迭代节奏。

　　从实际使用场景来看，这类弯通接头大量出现在小型动力设备的冷却回路、气动控制管线、低压流体输送支路，以及通讯基站户外柜、小型工程机械舱内的管路转向位置。当直管段受舱壁轮廓限制无法直线贯通，或者管线需要沿设备立面完成横竖方向切换时，90度弯接头可以在不额外增加多段直管拼接的前提下完成流向转折，减少管路接头数量，也相应降低了潜在的泄漏点。

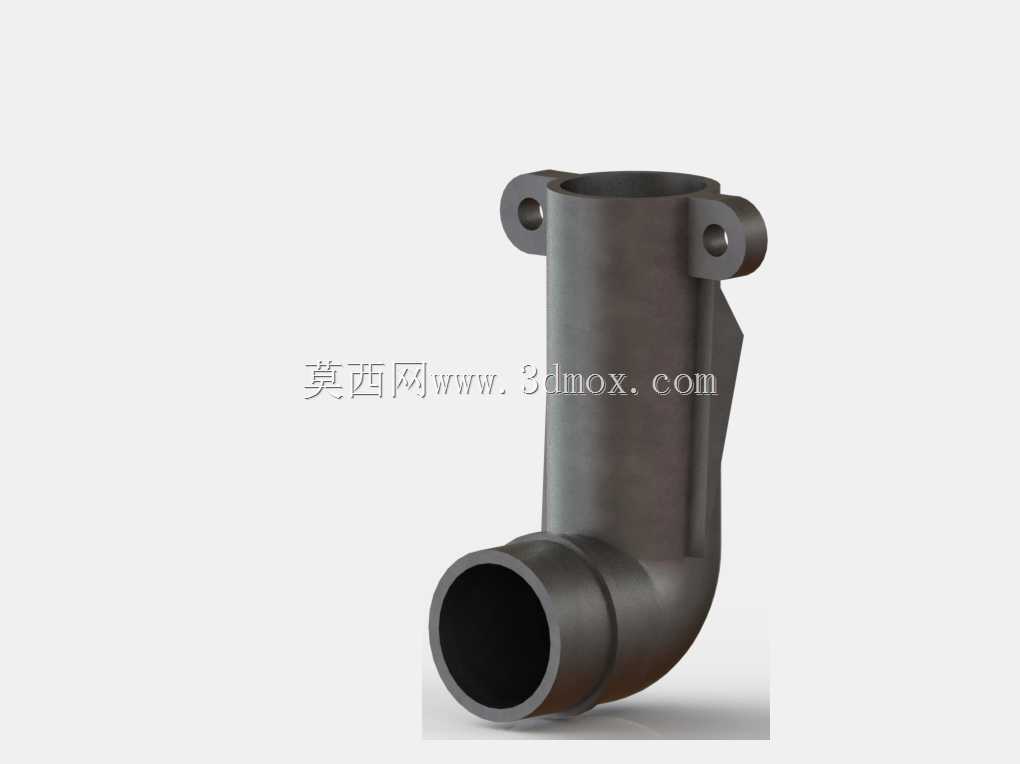

　　模型的几何形态围绕两个正交的通路口展开：一端为沿竖直方向延伸的圆柱承插接口，外壁靠近端部位置带有一圈凸起的限位环带，用于对接软管时限定套入深度，也可作为卡箍安装的轴向定位参照；另一端沿水平方向伸出，接口内径保持贯通，整个流道在弯头位置做平滑圆弧过渡，而非直角硬转折，这一细节在实际管路中能够降低流体转向时的局部阻力，减少气蚀、湍流噪声以及输送介质的压力损失。

　　接头主体的竖直段两侧对称伸出带孔的安装耳板，耳板上的通孔轴线与水平接口方向平行，这一结构设计直接服务于整机装配固定：穿入螺钉后即可将整个弯头锁定在相邻的安装基座或者设备壁面上，避免软管插拔、设备运行振动过程中接头出现偏转、松脱。耳板与主体竖段之间做了加厚的过渡连接，没有尖锐的应力集中棱边，对应到实际注塑或者铸造工艺中，该区域也是熔体/铁水充型、结构承力的关键位置，加厚过渡可以避免成型时出现缩痕，同时承受管路内压与安装预紧力的复合载荷。

　　建模过程中优先保证了安装边界的准确性：两个接口的中心距、耳板孔的跨距、耳板端面到主体轴线的距离、各接口的外径与内孔通径，都按照布局常用的规格比例还原，在三维装配环境里调用时，可以直接以此为基准预留周围操作空间——比如水平接口前方要留出软管弯曲半径、卡箍拧紧工具的活动余量，竖段顶部接口上方要留出直管对接的轴向装配行程，两侧耳板位置要预留螺钉放入、螺丝刀或者扳手摆动的空间，不会出现模型导入装配后才发现和旁边支架、线缆、舱体加强筋碰撞的问题。

　　从结构设计思路上，这个简化版本刻意省略了密封齿、外螺纹、表面防滑纹理这些非布局核心特征，保留的都是影响装配位置的核心轮廓：贯通的内孔保证流道连通性的表达，外部的环带、耳板、弯弧外轮廓全部按照实际零件的最大外包络绘制，在做整机空间校核时，只要外包络不与其他部件干涉，后续细化设计阶段再补充密封结构、工艺倒角、拔模斜度都不会出现安装空间不足的颠覆性问题。对于需要快速完成多方案管线排布的工程师来说，这种轻量化的接头模型可以大幅降低装配文件的资源占用，在大总成里连续布置十几个转向接头时，软件旋转、缩放、干涉检查的响应速度也不会受冗余特征影响。

　　另外接头竖段侧面的小幅度加强翼片从耳板位置一直延伸到弯头圆弧处，相当于在主体和安装固定点之间增加了一道加强筋，能够抵消管路受侧向拉扯时对接头根部产生的弯矩，实际生产中这个结构也能提升零件的整体刚性，避免薄壁弯头在紧固安装时出现夹持变形。整个零件的壁厚沿着弯弧区域均匀过渡，没有出现局部壁厚突变，不管后续采用塑料注塑还是金属压铸、铸造成型，都能保证冷却凝固过程均匀，减少内应力变形。在管线维护场景下，这种一体式弯接头不需要像多段管拼接那样反复对正角度，一次固定即可保证两个接口的正交方向精度，后期更换软管时也无需重新调整接头朝向，适配批量设备的装配与售后维护需求。
